GSM ベースのワイヤレスネットワーク

この章では、詳細な設定を使用して、非常に一般的な導入シナリオを説明し、各項目について説明します。

ネットワーク/ポートアドレス変換（PAT）を使用した導入

この単純な導入例では、図 4-1 に示されている、ワイヤレス特有の設定に焦点を当てた NAT/PAT を使用します。NAT の詳細については、次を参照してください。

http://www.cisco.com/en/US/prod/collateral/iosswrel/ps6537/ps6586/ps6640/product_data_sheet0900aecd8064c999.html 。

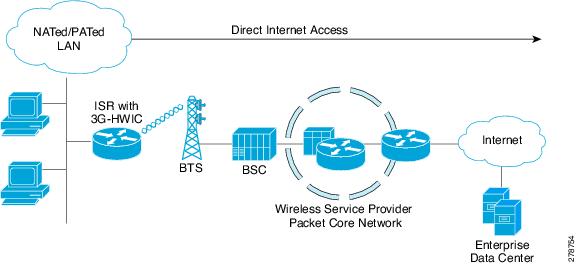

図 4-1 GSM ワイヤレスネットワーク用の NAT/PAT を使用した単純な導入

例 4-1 NAT/PAT を使用した導入用の IOS 設定

この設定内で青色の斜体で記載されたテキストは コメント を示すために使用されており、通常のコンソール出力を表示した場合には表示されません。太字のテキストは、エラーが発生した場合に戻って参照するための重要なコマンドを示すために使用されています。デバッグする場合は、太字で示されているすべてのコマンドがコンソール出力でも同じであることを確認します。

太字のテキストは基本セルラー設定、暗号化 IPsec 設定、IP SLA バックアップ設定、およびモバイル IP 設定の呼び出しに使用されます。これらの各設定に関連付けられている次の各コマンドは、サンプル全体にわたって呼び出されるため、デバッグ時に簡単に参照できます。

hostname ROUTER

ip cef

ip dhcp excluded-address 10.1.0.254

ip dhcp pool gsm105

network 10.1.0.0 255.255.0.0

default-router 10.1.0.254

dns-server 66.102.163.231 66.102.163.232

! ネットワーク 10.1.0.0/16、VLAN 101 で接続されているホスト、および

! ファストイーサネットポート 0/1/0 から 0/1/3 の DHCP プールを定義します。

ip domain name yourdomain.com

chat-script gsm "" "atdt*98*1#" TIMEOUT 30 "CONNECT"

! ダイヤラストリング 'gsm' を定義します。'atdt*98*1#' コマンドを使用すると、セルラーモデムは

! プロファイル 1 を使用してダイヤルアウトするようになります（プロファイルは、'cellular x/x/x gsm

! profile create ...' コマンドを使用して作成されます）。応答で、IOS はダイヤルアウトの成功時にモデム

! から 'Connect' ストリングを得ることを想定しています。この場合、IOS は応答がないか想定外の応答の

! 場合に、タイムアウトとして 30 秒待機します。モデムからの想定される 'Connect' 応答は

! 大文字と小文字が区別されます。

interface Loopback0

ip address 1.1.1.1 255.255.255.0

interface GigabitEthernet0/0

no ip address

shutdown

interface GigabitEthernet0/1

no ip address

shutdown

interface FastEthernet0/1/0

switchport access vlan 101

interface FastEthernet0/1/1

switchport access vlan 101

interface FastEthernet0/1/2

switchport access vlan 101

interface FastEthernet0/1/3

switchport access vlan 101

! 上記のファストイーサネットポートに接続されている DHCP クライアントホスト。

interface Cellular0/0/0

ip address negotiated

ip nat outside

no ip virtual-reassembly

encapsulation ppp

dialer in-band

dialer idle-timeout 0

dialer string cingular

dialer-group 1

async mode interactive

ppp chap hostname SP-provided-user-name@sp-domain

ppp chap password 0 SP-provided-password

ppp ipcp dns request

! IP アドレスは、固定（永続的）IP アドレスが必要な場合でも、ネゴシエートされた IP アドレス

! として常に設定することを強くお勧めします。セルラーインターフェイスは、

! PPP が確立されているかどうかに関係なく、'up'/'up'（ステータス/プロトコルステート）

! としてスプーフィングされます。このインターフェイスが特定の IP アドレスによって設定されている場合に

! （'ip address negotiated' ではない）、PPP がまだ確立されていないと、

! ルーティングテーブルは、セルラーインターフェイスで使用できる有効なルートとしてそれを解釈します。

! ネゴシエートされた IP アドレスを割り当てることにより、この問題は回避されます。これは特に、

! セルラーをバックアップインターフェイスとして使用する場合は重要です。

! ip nat outside は、セルラーインターフェイスを通過する IP パケットのソース IP アドレスとして

! セルラーインターフェイスに割り当てられ、VLAN 101 上のホストから取得された

! IP アドレスを使用します。

! dialer in-band は、ダイヤルオンデマンドルーティングをサポートするようにインターフェイスを設定し、

! チャットスクリプトがダイヤルアウトされるように追加指定します。この場合、

! 前に定義されたように、チャットスクリプト 'gsm' を使用します。

! dialer idle-timeout を「0」に設定し、このコマンドで定義された特定の時間内にトラフィックがないことで

! PPP の切断が行われないようにしてください。'dialer

! idle-timeout 0' に設定すると、このタイマーのタイムアウト期間は無制限になります。

! dialer group と dialer-list は関連付けられたコマンドであり、

! PPP 接続がまだ確立されていない場合にそれをセットアップするためにセルラーモデムダイヤルアウトを

! トリガーする 'interesting' トラフィックを指定できます。

! ユーザ名（ホスト名）、および PPP のパスワードは、

! サービスプロバイダ（SP）によって提供されます。ユーザ名とパスワードは、PPP に関する限り、

! IOS とセルラーモデム（3G HWIC に常駐）との間で、ローカルで

! 認証されます。PPP は IOS とモデムの間で終了します。これらの同じパラメータ

! （ユーザ名とパスワード）がセルラーモデムでも設定されている必要があります。

! このモデムは、セルラーネットワークとの接続（PDP コンテキストと呼ばれます）をセットアップするために、

! PDP コンテキストのアクティベーションメッセージを使用して、ネットワークを使用するユーザを認証

! するためにこれらのパラメータを無線で使用します。

! ppp ipcp dns-request オプションコマンドを使用すると、必要な場合は PPP の手順を使用して、

! セルラーネットワークから DNS IP アドレスを取得できるようになります。

interface Vlan1

no ip address

interface Vlan101

ip address 10.1.0.254 255.255.0.0

ip nat inside

! インターフェイス VLAN 101 を定義します。この VLAN は、関連するホストで使用されます（ファスト

! イーサネットポート）。これは、ip nat inside コマンドを使用して、NAT/PAT 機能を提供します。

ip virtual-reassembly

ip route 0.0.0.0 0.0.0.0 Cellular0/0/0

! デフォルトルートがセルラーインターフェイスを介するように定義します。この場合、すべての IP

! パケットは、セルラーインターフェイス経由でルーティングされます。

ip nat inside source list 2 interface Cellular0/0/0 overload

! NAT/PATed である必要があるトラフィックのソースがセルラーインターフェイスを介するように

! 指定します。この場合、'overload' パラメータを使用して PAT を実行しています。

! source list 2 は access-list 2（以下で定義）に関連付けられています。

! これにより、（この場合は 10.1.0.0/16 ネットワークから）対象のトラフィックの送信元が指定されます。

access-list 1 permit any

access-list 2 permit 10.1.0.0 0.0.0.255

dialer-list 1 protocol ip list 1

! dialer-list 1 コマンドは、セルラーインターフェイスの下に指定されている dialer-group 1

! コマンドに関連付けられています。

! access-list 1 コマンドは dialer-list 1 protocol ip list 1 コマンドに関連付けられています。

! これらのコマンドは、セルラーモデムを介したダイヤルアウトをトリガーする対象の

! トラフィックを指定し、確立されていない場合は PPP を確立します。

no cdp run

control-plane

line con 0

exec-timeout 0 0

exec prompt timestamp

stopbits 1

line aux 0

stopbits 1

line 0/0/0

exec-timeout 0 0

script dialer gsm

modem InOut

no exec

transport input all

transport output all

rxspeed 236800

txspeed 118000

! セルラーインターフェイスの対応する行の下に、script dialer コマンドを指定する

! 必要があります。この場合セルラーインターフェイスは 0/0/0 であるため、

! 回線も基本的に 0/0/0 です。

! rxspeed と txspeed を設定することはできません。

! modem InOut を使用すると、ネットワークによって着信コールが現在サポートされていない場合でも、

! 着信および発信コールを実行できるようになります。

! transport input all と transport output all は、セルラーモデムへの

! リバース telnet 用に使用できます。

line vty 0 4

access-class 23 in

privilege level 15

transport input telnet

line vty 5 15

access-class 23 in

privilege level 15

transport input telnet

scheduler allocate 20000 1000

end

デバッグおよびトラブルシューティング

次のデバッグ方式は、一般的な問題をデバッグする場合に役立ちます。

• PPP

– PPP 詳細イベント

– PPP プロトコルネゴシエーション

• チャットスクリプト

– チャットスクリプトのアクティビティのデバッグ

応答が期待され、 interesting traffic の一部である宛先 IP アドレスを Ping して、接続があるかどうかを確認できます。

例 4-2 通常の動作のデバッグ出力

この設定内で青色の斜体で記載されたテキストはコメントを示すために使用されており、通常のコンソール出力を表示した場合には表示されません。太字のテキストは、エラーが発生した場合に戻って参照するための重要なコマンドを示すために使用されています。デバッグする場合は、太字で示されているすべてのコマンドがコンソール出力でも同じであることを確認します。

次のデバッグ出力は、コール確立が成功した場合の典型的な例です。

ROUTER#ping ip 209.131.36.158 source 10.1.0.254

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 209.131.36.158, timeout is 2 seconds:

Packet sent with a source address of 10.1.0.254

*Jun 21 00:45:43.679: CHAT0/0/0: Attempting async line dialer script

*Jun 21 00:45:43.679: CHAT0/0/0: Dialing using Modem script: gsm & System script: none

*Jun 21 00:45:43.679: CHAT0/0/0: process started

*Jun 21 00:45:43.683: CHAT0/0/0: Asserting DTR

*Jun 21 00:45:43.683: CHAT0/0/0: Chat script gsm started

*Jun 21 00:45:43.683: CHAT0/0/0: Sending string: atdt*98*1#

*Jun 21 00:45:43.683: CHAT0/0/0: Expecting string: CONNECT

*Jun 21 00:45:43.727: CHAT0/0/0: Completed match for expect: CONNECT

*Jun 21 00:45:43.727: CHAT0/0/0: Chat script gsm finished, status = Success.

*Jun 21 00:45:45.931: %LINK-3-UPDOWN: Interface Cellular0/0/0, changed state to up

! 'interesting' トラフィックが検出されると、IOS は正常に

! セルラーモデムと通信し、ダイヤルアウトするようにコマンドを発行します。

*Jun 21 00:45:45.931: Ce0/0/0 PPP: Using dialer call direction

*Jun 21 00:45:45.931: Ce0/0/0 PPP: Treating connection as a callout

*Jun 21 00:45:45.931: Ce0/0/0 PPP: Session handle[3C00021F] Session id[180]

*Jun 21 00:45:45.931: Ce0/0/0 PPP: Phase is ESTABLISHING, Active Open

*Jun 21 00:45:45.931: Ce0/0/0 PPP: No remote authentication for call-out

! PPP の開始を準備する LCP（Link Control Protocol）フェーズ

*Jun 21 00:45:45.931: Ce0/0/0 LCP: O CONFREQ [Closed] id 189 len 20

*Jun 21 00:45:45.931: Ce0/0/0 LCP: ACCM 0x000A0000 (0x0206000A0000)

*Jun 21 00:45:45.931: Ce0/0/0 LCP: MagicNumber 0x3F7E2331 (0x05063F7E2331)

*Jun 21 00:45:45.931: Ce0/0/0 LCP: PFC (0x0702)

*Jun 21 00:45:45.931: Ce0/0/0 LCP: ACFC (0x0802)

! Cisco IOS からセルラーモデムに送信される発信 CONFREQ。

*Jun 21 00:45:45.935: Ce0/0/0 LCP: I CONFREQ [REQsent] id 63 len 25

*Jun 21 00:45:45.935: Ce0/0/0 LCP: ACCM 0x00000000 (0x020600000000)

*Jun 21 00:45:45.935: Ce0/0/0 LCP: AuthProto CHAP (0x0305C22305)

*Jun 21 00:45:45.935: Ce0/0/0 LCP: MagicNumber 0xB9F4D928 (0x0506B9F4D928)

*Jun 21 00:45:45.935: Ce0/0/0 LCP: PFC (0x0702)

*Jun 21 00:45:45.935: Ce0/0/0 LCP: ACFC (0x0802)

! セルラーモデムから IOS によって受信される着信 CONFREQ。

*Jun 21 00:45:45.935: Ce0/0/0 LCP: O CONFACK [REQsent] id 63 len 25

*Jun 21 00:45:45.935: Ce0/0/0 LCP: ACCM 0x00000000 (0x020600000000)

*Jun 21 00:45:45.935: Ce0/0/0 LCP: AuthProto CHAP (0x0305C22305)

*Jun 21 00:45:45.935: Ce0/0/0 LCP: MagicNumber 0xB9F4D928 (0x0506B9F4D928)

*Jun 21 00:45:45.935: Ce0/0/0 LCP: PFC (0x0702)

*Jun 21 00:45:45.935: Ce0/0/0 LCP: ACFC (0x0802)

! IOS からセルラーモデムに送信される発信 CONFACK。

*Jun 21 00:45:45.935: Ce0/0/0 LCP: I CONFACK [ACKsent] id 189 len 20

*Jun 21 00:45:45.935: Ce0/0/0 LCP: ACCM 0x000A0000 (0x0206000A0000)

*Jun 21 00:45:45.935: Ce0/0/0 LCP: MagicNumber 0x3F7E2331 (0x05063F7E2331)

*Jun 21 00:45:45.935: Ce0/0/0 LCP: PFC (0x0702)

*Jun 21 00:45:45.935: Ce0/0/0 LCP: ACFC (0x0802)

! セルラーモデムから IOS によって受信される着信 CONACK。

*Jun 21 00:45:45.935: Ce0/0/0 LCP: State is Open

! LCP フェーズが正常に完了し、現在開いています。

*Jun 21 00:45:45.939: Ce0/0/0 PPP: Phase is AUTHENTICATING, by the peer.

! 認証フェーズ開始されます。

*Jun 21 00:45:45.939: Ce0/0/0 CHAP: I CHALLENGE id 1 len 35 from "UMTS_CHAP_SRVR"

*Jun 21 00:45:45.943: Ce0/0/0 CHAP: Using hostname from interface CHAP

*Jun 21 00:45:45.943: Ce0/0/0 CHAP: Using password from interface CHAP

*Jun 21 00:45:45.943: Ce0/0/0 CHAP: O RESPONSE id 1 len 40 from SP-provided-user-name@wwan.ccs

*Jun 21 00:45:45.943: Ce0/0/0 CHAP: I SUCCESS id 1 len 4

! CHAP（チャレンジハンドシェーク認証プロトコル）フェーズは、正常に完了し、

! 現在開いています。

! この CHAP 認証は、3G-HWIC 上の IOS とセルラーモデムの間でのみ行われ、

! ネットワークとはまだ行われていません。PPP は、ネットワークで終了せず、

! モデムのローカル側で終了することに留意してください。

! セルラーネットワーク（GGSN）は、まだユーザを認証していません。次に、

! セルラーモデムは無線を介して 'Activate PDP context' メッセージを使用し、

! ネットワークから IP アドレスを取得して、ネットワークに対してそれ自体を認証します。

! ネットワークはユーザを認証して IP アドレスを返すことで、

! 'Activate PDP context Accept' メッセージに応答します。'Activate PDP context' メッセージには、

! セルラーインターフェイスの下で設定された CHAP のクレデンシャルが含まれています。

*Jun 21 00:45:45.943: Ce0/0/0 PPP: Phase is FORWARDING, Attempting Forward

*Jun 21 00:45:45.947: Ce0/0/0 PPP: Phase is ESTABLISHING, Finish LCP

*Jun 21 00:45:45.947: Ce0/0/0 PPP: Phase is UP

! NCP [Network Control Protocol]/ IPCP [IP Control Protocol] フェーズの開始

*Jun 21 00:45:45.947: Ce0/0/0 IPCP: O CONFREQ [Closed] id 1 len 22

*Jun 21 00:45:45.947: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 00:45:45.947: Ce0/0/0 IPCP: PrimaryDNS 0.0.0.0 (0x810600000000)

*Jun 21 00:45:45.947: Ce0/0/0 IPCP: SecondaryDNS 0.0.0.0 (0x830600000000)

! ホスト IP アドレス、および DNS アドレスを要求する、Cisco IOSによってモデムに送信される

! IPCP CONFREQ（Configure-Request）。

*Jun 21 00:45:45.947: Ce0/0/0 PPP: Process pending ncp packets

*Jun 21 00:45:46.955: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 1 len 16

*Jun 21 00:45:46.955: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 00:45:46.955: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

! 上記の CONFREQ の代わりに、モデムによって Cisco IOS に送信された

! IPCP CONFNAK（受信される設定オプションは認識および許容可能ですが、

! 一部の値は許容されません）。

! モデムはセルラーネットワークによってまだ認証されていません。モデムはセルラーネットワークからの

! 'Activate PDP context Accept' メッセージを待機しています。モデムは、

! IOS のみに応答を送ります。これには、プライマリとセカンダリの DNS アドレスが含まれます

! （実際のアドレスはネットワークによって提供されるため、これらのアドレスは任意です）。

! 理由は明白ですが、これはホスト IP アドレスを IOS に返しません。

*Jun 21 00:45:46.955: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 2 len 22

*Jun 21 00:45:46.955: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 00:45:46.955: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 00:45:46.955: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

! モデムから CONFNAK に欠落しているホストの IP アドレスを要求する、

! IOS によってモデムに送信された新しい IPCP CONFREQ。

*Jun 21 00:45:47.959: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 2 len 16

*Jun 21 00:45:47.959: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 00:45:47.959: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

! モデムは、要求されたホストの IP アドレスを除外したまま、IPCP CONFNAK と応答します。

! このように除外するのは、モデムがまだ、これらの要求されたパラメータを含む、

! ネットワークからの 'Activate context Accept' メッセージを

! 待っているためです。

*Jun 21 00:45:47.959: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 3 len 22

*Jun 21 00:45:47.959: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 00:45:47.963: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.!.13 (0x81060A0B0C0D)

*Jun 21 00:45:47.963: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

! IOS はモデムに IPCP CONREQ を送信し続けます。

*Jun 21 00:45:48.967: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 3 len 16

*Jun 21 00:45:48.967: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 00:45:48.967: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

! モデムは、ここでも要求されたホストの IP アドレスを除外したまま、

! IPCP CONFNAK に応答します。

! モデムは、ネットワークからまだ 'Activate PDP context Accept' メッセージを

! 待っています。

*Jun 21 00:45:48.967: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 4 len 22

*Jun 21 00:45:48.967: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 00:45:48.967: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 00:45:48.967: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

! IOS はモデムに IPCP CONREQ を送信し続けます。

*Jun 21 00:45:49.263: Ce0/0/0 IPCP: I CONFREQ [REQsent] id 108 len 4

*Jun 21 00:45:49.263: Ce0/0/0 IPCP: O CONFACK [REQsent] id 108 len 4

*Jun 21 00:45:49.263: Ce0/0/0 IPCP: I CONFNAK [ACKsent] id 4 len 22

*Jun 21 00:45:49.263: Ce0/0/0 IPCP: Address 166.138.186.120 (0x0306A68ABA78)

*Jun 21 00:45:49.263: Ce0/0/0 IPCP: PrimaryDNS 66.102.163.231 (0x81064266A3E7)

*Jun 21 00:45:49.263: Ce0/0/0 IPCP: SecondaryDNS 66.102.163.232 (0x83064266A3E8)

! 最後に、モデムはセルラーネットワークから 'Activate PDP context Accept' メッセージを受信します。

! これはモデム/IOS を正常に認証します。また、ネットワークから受信する

! ホスト IP アドレスと DNS アドレスも提供します。

! ネットワークから受信したこれらの有効なアドレスを含む、

! モデムによって IOS に送信された IPCP CONFNAK。

*Jun 21 00:45:49.263: Ce0/0/0 IPCP: O CONFREQ [ACKsent] id 5 len 22

*Jun 21 00:45:49.267: Ce0/0/0 IPCP: Address 166.138.186.120 (0x0306A68ABA78)

*Jun 21 00:45:49.267: Ce0/0/0 IPCP: PrimaryDNS 66.102.163.231 (0x81064266A3E7)

*Jun 21 00:45:49.267: Ce0/0/0 IPCP: SecondaryDNS 66.102.163.232 (0x83064266A3E8)

! 示唆されているホスト IP アドレスと DNS アドレスを要求する、

! IOS によってモデムに送信された IPCP CONFREQ。

*Jun 21 00:45:49.267: Ce0/0/0 IPCP: I CONFACK [ACKsent] id 5 len 22

*Jun 21 00:45:49.267: Ce0/0/0 IPCP: Address 166.138.186.120 (0x0306A68ABA78)

*Jun 21 00:45:49.267: Ce0/0/0 IPCP: PrimaryDNS 66.102.163.231 (0x81064266A3E7)

*Jun 21 00:45:49.267: Ce0/0/0 IPCP: SecondaryDNS 66.102.163.232 (0x83064266A3E8)

! 要求された IP アドレスと DNS アドレスを受け入れ、モデムによって Cisco IOS に送信された

! IPCP CONFACK（CONFREQ メッセージ内のすべてのオプションが認識可能であり、

! すべての値が受け入れ可能な場合、ルータは CONFACK メッセージを送信します）。

*Jun 21 00:45:49.267: Ce0/0/0 IPCP: State is Open

! IPCP フェーズは現在正常で、開いています。

*Jun 21 00:45:49.291: Ce0/0/0 IPCP: Install negotiated IP interface address 166.138.186.120

! セルラーインターフェイスに割り当てられ、ルーティングテーブルにインストールされる IP アドレス。

例 4-3 通常の動作のセルラーインターフェイス情報

次の出力は、コールのセットアップに成功した後の、 show cellular 0/0/0 all コマンドの典型的な状態を示しています。

ROUTER#sh cellular 0/0/0 all

! 見やすくするため通常表示される情報の一部を省略し、

! 重要な情報を強調しています。

Profile Information

====================

Profile 1 = ACTIVE

--------

PDP Type = IPv4

PDP address = 166.138.186.120

Access Point Name (APN) = wwan.ccs

Authentication = CHAP

Username: SP-provided-user-name@wwan.ccs, Password: SP-provided-password

Data Connection Information

===========================

Data Transmitted = 276 bytes, Received = 200 bytes

Profile 1, Packet Session Status = ACTIVE

IP address = 166.138.186.120

! セルラーインターフェイスは、PPP が確立され、IP アドレスが割り当てられたセルラーネットワークに、

! プロファイル 1 を使用してアクティブに接続されます。

Network Information

===================

Current Service Status = Normal, Service Error = None

Current Service = Combined

Packet Service = UMTS/WCDMA (Attached)

Packet Session Status = Active

Current Roaming Status = Roaming

Network Selection Mode = Automatic

Country = USA, Network = gsm

Mobile Country Code (MCC) = 310

Mobile Network Code (MNC) = 380

Location Area Code (LAC) = 56997

Routing Area Code (RAC) = 253

Cell ID = 5933

Primary Scrambling Code = 196

PLMN Selection = Automatic

Registered PLMN = gsm , Abbreviated =

Service Provider =

! サービスのタイプ（無線アクセステクノロジ）に関する情報と、

! 他のセルラー情報を示します。

Radio Information

=================

Current Band = WCDMA 1900, Channel Number = 9721

Current RSSI(RSCP) = -77 dBm

! Received Signal Strength Indication（無線の受信レベルを決定する重要な要素）と、

! 使用されるサービスのタイプおよび無線帯域を示します。

Modem Security Information

==========================

Card Holder Verification (CHV1) = Disabled

SIM Status = OK

SIM User Operation Required = None

Number of Retries remaining = 3

! SIM カードの正常なステータスを表示します

例 4-4 セルラーインターフェイスについて接続と IP アドレスの入手を行えなかった場合のデバッグ出力および考えられる原因

次のデバッグ出力は、IPCP フェーズでの失敗、または IP アドレスを取得できなかった場合の典型的な例です。

ROUTER#ping 209.131.36.158 source 10.1.0.254

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 209.131.36.158, timeout is 2 seconds:

Packet sent with a source address of 10.1.0.254

*Jun 21 22:47:51.467: CHAT0/0/0: Attempting async line dialer script

*Jun 21 22:47:51.471: CHAT0/0/0: Dialing using Modem script: gsm & System script: none

*Jun 21 22:47:51.471: CHAT0/0/0: process started

*Jun 21 22:47:51.471: CHAT0/0/0: Asserting DTR

*Jun 21 22:47:51.471: CHAT0/0/0: Chat script gsm started

*Jun 21 22:47:51.471: CHAT0/0/0: Sending string: atdt*98*1#

*Jun 21 22:47:51.471: CHAT0/0/0: Expecting string: CONNECT

*Jun 21 22:47:51.515: CHAT0/0/0: Completed match for expect: CONNECT

*Jun 21 22:47:51.515: CHAT0/0/0: Chat script gsm finished, status = Success.

*Jun 21 22:47:53.719: %LINK-3-UPDOWN: Interface Cellular0/0/0, changed state to up

*Jun 21 22:47:53.727: Ce0/0/0 LCP: State is Open

*Jun 21 22:47:53.735: Ce0/0/0 CHAP: I SUCCESS id 1 len 4

! CHAT、LCP、および CHAP が成功した後に開始される IPCP

*Jun 21 22:47:53.735: Ce0/0/0 IPCP: O CONFREQ [Closed] id 1 len 22

*Jun 21 22:47:53.735: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 22:47:53.735: Ce0/0/0 IPCP: PrimaryDNS 0.0.0.0 (0x810600000000)

*Jun 21 22:47:53.735: Ce0/0/0 IPCP: SecondaryDNS 0.0.0.0 (0x830600000000)

*Jun 21 22:47:53.735: Ce0/0/0 PPP: Process pending ncp packets

*Jun 21 22:47:54.739: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 1 len 16

*Jun 21 22:47:54.739: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:54.739: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:47:54.739: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 2 len 22

*Jun 21 22:47:54.739: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 22:47:54.739: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:54.739: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:47:55.743: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 2 len 16

*Jun 21 22:47:55.747: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:55.747: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:47:55.747: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 3 len 22

*Jun 21 22:47:55.747: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 22:47:55.747: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:55.747: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:47:56.751: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 3 len 16

*Jun 21 22:47:56.751: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:56.751: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:47:56.751: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 4 len 22

*Jun 21 22:47:56.751: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 22:47:56.751: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:56.751: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:47:57.755: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 4 len 16

*Jun 21 22:47:57.755: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:57.755: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:47:57.755: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 5 len 22

*Jun 21 22:47:57.755: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 22:47:57.755: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:57.755: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:47:58.759: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 5 len 16

*Jun 21 22:47:58.759: Ce0/0/0 IPCP: .PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:58.759: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:47:58.759: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 6 len 22

*Jun 21 22:47:58.759: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 22:47:58.759: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:58.759: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:47:59.799: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 6 len 16

*Jun 21 22:47:59.803: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:59.803: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:47:59.803: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 7 len 22

*Jun 21 22:47:59.803: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 22:47:59.803: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:47:59.803: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:48:00.807: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 7 len 16

*Jun 21 22:48:00.811: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:48:00.811: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:48:00.811: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 8 len 22

*Jun 21 22:48:00.811: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 22:48:00.811: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:48:00.811: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:48:01.815: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 8 len 16

*Jun 21 22:48:01.815: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:48:01.815: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:48:01.815: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 9 len 22

*Jun 21 22:48:01.815: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 22:48:01.815: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:48:01.815: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:48:02.819: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 9 len 16

*Jun 21 22:48:02.819: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:48:02.819: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:48:02.819: Ce0/0/0 IPCP: O CONFREQ [REQsent] id 10 len 22

*Jun 21 22:48:02.819: Ce0/0/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 21 22:48:02.819: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:48:02.819: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

*Jun 21 22:48:03.823: Ce0/0/0 IPCP: I CONFNAK [REQsent] id 10 len 16

*Jun 21 22:48:03.823: Ce0/0/0 IPCP: PrimaryDNS 10.11.12.13 (0x81060A0B0C0D)

*Jun 21 22:48:03.823: Ce0/0/0 IPCP: SecondaryDNS 10.11.12.14 (0x83060A0B0C0E)

! モデムは、セルラーネットワークで PDP コンテキストを正常に確立できないため、

! PPP によって要求されるホストの IP アドレスおよび他の要求されたパラメータを

! 取得できません。

! この理由は、次のいずれかである可能性があります。

! - 無線の受信状態が悪い

! - アンテナが切断されている可能性がある

! - ユーザ名/パスワードおよび APN （アクセスポイントネーム）が間違っているか無効である、

! あるいは設定が間違っている

*Jun 21 22:48:03.823: Ce0/0/0 IPCP: Failed to negotiate with peer

! おそらく上記のいずれかの理由で IPCP が失敗しました

*Jun 21 22:48:03.823: Ce0/0/0 IPCP: State is Closed

例 4-5 IP アドレスを取得できなかった場合のセルラーインターフェイスの詳細

ROUTER#sh cellular 0/0/0 all

! 見やすくするため通常表示される情報の一部を省略し、

! 重要な情報を強調しています。

Profile Information

====================

Profile 1 = INACTIVE

--------

PDP Type = IPv4

Access Point Name (APN) = wwan.ccs

Authentication = CHAP

Username: SP-provided-user-name@wwan.ccs, Password: SP-provided-password

! ユーザ名、パスワード、および APN がサービスプロバイダによって提供されているとおりであることを確認して

! ください。それらが、セルラーインターフェイスとモデムの両方に適切に設定されていることも

! 確認してください（'cellular 0/0/0 gsm profile create ...' コマンドを使用）

Data Connection Information

===========================

Data Transmitted = 14428 bytes, Received = 13852 bytes

Profile 1, Packet Session Status = INACTIVE

Inactivity Reason = Unknown

Network Information

===================

Current Service Status = No service, Service Error = None

Current Service = Combined

Packet Service = None

Packet Session Status = Inactive

Current Roaming Status = Home

Network Selection Mode = Automatic

Country = USA, Network = Cinglr

Mobile Country Code (MCC) = 310

Mobile Network Code (MNC) = 380

Location Area Code (LAC) = 56997

Routing Area Code (RAC) = 255

Cell ID = 0

Primary Scrambling Code = 0

PLMN Selection = Automatic

! これは、無線レベルの接続に潜在的な問題があることを示しています。おそらく信号レベルが

! 非常に低いことが原因で、モデムはセルラーネットワークと通信できません。

Radio Information

=================

Current Band = None, Channel Number = 0

Current RSSI = -110 dBm

! これは、Received Signal Strength Indication（RSSI）が非常に低いことを示しています

! （-110 dBm）。これは、おそらくアンテナが切断されているか、無線受信レベルが低いために

! 生じています

Modem Security Information

==========================

Card Holder Verification (CHV1) = Disabled

SIM Status = OK

SIM User Operation Required = None

Number of Retries remaining = 3

例 4-6 ダイヤルアウトできない場合のデバッグ出力および考えられる原因

ROUTER#ping ip 209.131.36.158 source 10.1.0.254

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 209.131.36.158, timeout is 2 seconds:

Packet sent with a source address of 10.5.0.254

*Jun 22 21:50:30.187: CHAT0/0/0: Attempting async line dialer script

*Jun 22 21:50:30.187: CHAT0/0/0: Dialing using Modem script: gsm & System script: none

*Jun 22 21:50:30.187: CHAT0/0/0: process started

*Jun 22 21:50:30.187: CHAT0/0/0: Asserting DTR

*Jun 22 21:50:30.187: CHAT0/0/0: Chat script gsm started

*Jun 22 21:50:30.187: CHAT0/0/0: Sending string: atdt*69*1# 20

*Jun 22 21:50:30.187: CHAT0/0/0: Expecting string: CONNECT"...

*Jun 22 21:50:35.187: CHAT0/0/0: Timeout expecting: CONNECT"

*Jun 22 21:50:35.187: CHAT0/0/0: Chat script gsm finished, status = Connection timed out; remote host not responding

Success rate is 0 percent (0/5)

! モデムがダイヤルアウトコマンドに応答していません。

! おそらくダイヤラストリングの指定が間違っているために、'chat-script ...' コマンドに

!問題があることを示しています

! 次のような場合に、同様の問題が発生する可能性があります。

! - 期待されるストリング（'CONNECT'）にタイプミスがあるか、

! 大文字で指定されていない。

! - 構成内で chat-script コマンドが欠落している

! - 'script dialer ...' コマンドが対応する行 x/x/x で欠落している

CDMA ベースのワイヤレスネットワーク

ネットワーク/ポートアドレス変換（PAT）を使用した導入

図 4-2 には、NAT/PAT を使用した導入が示されています。これは、ワイヤレス特有の設定に焦点を当てています。より理解を深めるために、この例を確認する前に 3G ワイヤレス特有の設定をよく理解しておく必要があります。NAT の詳細については、 http://www.cisco.com/en/US/prod/collateral/iosswrel/ps6537/ps6586/ps6640/product_data_sheet0900aecd8064c999.html を参照してください。

図 4-2 CDMA ワイヤレスネットワーク用の NAT/PAT を使用した単純な導入

例 4-7 NAT/PAT を使用した導入用の IOS 設定

hostname ROUTER

ip cef

ip dhcp excluded-address 10.3.0.254

ip dhcp pool cdmapool

network 10.3.0.0 255.255.0.0

dns-server 68.28.58.11

default-router 10.3.0.254

! ネットワーク 10.3.0.0/16、VLAN 103 で接続されているホスト、ファストイーサネットポート

! 0/2/0 から 0/2/3 の DHCP プールを定義します

chat-script cdma2 "" "atdt#777" TIMEOUT 30 "CONNECT"

chat-script cdma1 "" "atdt#777" TIMEOUT 30 "CONNECT"

! cdma2 ワイヤレスネットワークと cdma1' のネットワークに、ダイヤラストリング 'cdma2'

! および 'cdma1' をそれぞれ定義します。次の 2 つのどちらのサービスプロバイダを使用しているかに応じて、

! これらの chat-script コマンドを選択する必要があります。'atdt#777' または 'atdt#777'

! コマンドにより、セルラーモデムがダイヤルアウトします。応答で、IOS は正常なダイヤルアウトが行われる

! とモデムから 'CONNECT'ストリングを受け取ることを期待します。応答がないか、予期しない応答の場合、

! タイムアウトとして IOS は 30 秒間待機します。モデムからの期待される 'CONNECT' 応答は

! 大文字と小文字が区別されることに注意してください。

username cisco privilege 15 secret 5 $1$c/5O$W4sr3BFW3AhIB9BRXjy84/

interface Loopback0

ip address 1.1.1.1 255.255.255.0

interface GigabitEthernet0/0

no ip address

ip virtual-reassembly

shutdown

interface GigabitEthernet0/1

no ip address

shutdown

interface FastEthernet0/2/0

switchport access vlan 103

interface FastEthernet0/2/1

switchport access vlan 103

interface FastEthernet0/2/2

switchport access vlan 103

interface FastEthernet0/2/3

switchport access vlan 103

! 上記のファストイーサネットポートに接続されている DHCP クライアントホスト。

interface Cellular0/1/0

ip address negotiated

ip nat outside

no ip virtual-reassembly

encapsulation ppp

dialer in-band

dialer idle-timeout 0

dialer string cdma1

async mode interactive

dialer-group 1

ppp ipcp dns request

! IP アドレスは、固定（永続的）IP アドレスが必要な場合でも、ネゴシエートされた IP アドレス

! として常に設定することを強くお勧めします。セルラーインターフェイスは、

! PPP が確立されているかどうかに関係なく、'up'/'up'（ステータス/プロトコルステート）

! としてスプーフィングされます。このインターフェイスが特定の IP アドレスによって設定されている場合に

! （'ip address negotiated' ではない）、PPP がまだ確立されていないと、

! ルーティングテーブルは、セルラーインターフェイスで使用できる有効なルートとしてそれを解釈します。

! ネゴシエートされた IP アドレスを割り当てることで、この問題は回避されます。これは特に、

! セルラーをバックアップインターフェイスとして使用する場合は重要です。

! ip nat outside は、セルラーインターフェイスを通過する IP パケットのソース IP アドレスとして

! セルラーインターフェイスに割り当てられ、VLAN 103 上のホストから取得された

! IP アドレスを使用します。

! dialer in-band は、ダイヤルオンデマンドルーティングをサポートするようにインターフェイスを設定し、

! チャットスクリプトがダイヤルアウトされるようにさらに指定します。この場合、

! 前に定義されたように、チャットスクリプト 'cdma1' を使用します。

! dialer idle-timeout を「0」に設定し、このコマンドで定義された特定の時間内にトラフィックがないことで

! PPP の切断が行われないようにすることをお勧めします。'dialer

! idle-timeout 0' に設定すると、このタイマーのタイムアウト期間は無制限になります。

! dialer group と dialer-list は関連付けられたコマンドであり、PPP 接続がまだ確立されていない場合に

! それをセットアップするためにセルラーモデムダイヤルアウトをトリガーする

! 'interesting' トラフィックを指定できます。

! ppp ipcp dns-request オプションコマンドを使用すると、必要な場合は PPP の手順を使用して、

! セルラーネットワークから DNS IP アドレスを取得できるようになります。

interface Vlan1

no ip address

interface Vlan103

ip address 10.3.0.254 255.255.0.0

ip nat inside

ip virtual-reassembly

! インターフェイス VLAN 103 を定義します。この VLAN は、関連するホストで使用されます（ファスト

! イーサネットポート）。これは、ip nat inside コマンドを使用して、NAT/PAT 機能を提供します。

ip route 0.0.0.0 0.0.0.0 Cellular0/1/0

! デフォルトルートがセルラーインターフェイスを介するように定義します。この場合、すべての IP パケットは

! セルラーインターフェイス経由でルーティングされます。

ip nat inside source list 2 interface Cellular0/1/0 overload

! NAT/PATed である必要があるトラフィックのソースがセルラーインターフェイスを介するように指定します。

! この場合、'overload' パラメータを使用して PAT を実行しています。 source

! list 2 は access-list 2（以下で定義）に関連付けられています。これにより、

! 対象のトラフィックの送信元が指定されます（この場合は 10.3.0.0/16 ネットワークから）。

access-list 1 permit any

access-list 2 permit 10.3.0.0 0.0.255.255

dialer-list 1 protocol ip list 1

no cdp run

! dialer-list 1 コマンドは、セルラーインターフェイスの下に指定されている dialer-group 1 コマンドに

! 関連付けられています。

! access-list 1 コマンドは dialer-list 1 protocol ip list 1 コマンドに関連付けられています。

! これらのコマンドは、セルラーモデムを介したダイヤルアウトをトリガーする

! 対象のトラフィックを指定し、確立されていない場合は PPP を確立します。

control-plane

line con 0

exec-timeout 0 0

line aux 0

line 0/1/0

exec-timeout 0 0

script dialer cdma1

modem InOut

no exec

transport input all

transport output all

speed 144000

! セルラーインターフェイスの対応する行の下に、script dialer コマンドを

! 指定する必要があります。この場合、セルラーインターフェイスは 0/1/0 であるため、

! 回線も基本的に 0/1/0 です。

! speed は設定できません。

! modem InOut を使用すると、ネットワークによって着信コールが現在サポートされていない場合でも、

! 着信および発信コールを実行できるようになります。

! transport input all と transport output all は、セルラーモデムへの

! リバース telnet 用に使用できます。

line vty 0 4

privilege level 15

no login

transport input telnet

line vty 5 15

privilege level 15

transport input telnet

scheduler allocate 20000 1000

webvpn cef

end

デバッグおよびトラブルシューティング

次のデバッグ方式は、一般的な問題をデバッグする場合に役立ちます。

• PPP

– PPP 詳細イベント

– PPP プロトコルエラー

– PPP プロトコルネゴシエーション

• チャットスクリプト

– チャットスクリプトのアクティビティのデバッグ

応答が期待され、 interesting traffic の一部である宛先 IP アドレスを Ping して、接続があるかどうかを確認します。

例 4-8 通常の動作のデバッグ出力

次のデバッグ出力は、コール確立が成功した場合の典型的な例です。

ROUTER# ping ip 209.131.36.158 source 10.3.0.254

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 209.131.36.158, timeout is 2 seconds:

Packet sent with a source address of 10.3.0.254

*Jun 29 15:40:51.248: CHAT0/1/0: Attempting async line dialer script

*Jun 29 15:40:51.248: CHAT0/1/0: Dialing using Modem script: cdma1 & System script: none

*Jun 29 15:40:51.248: CHAT0/1/0: process started

*Jun 29 15:40:51.248: CHAT0/1/0: Asserting DTR

*Jun 29 15:40:51.248: CHAT0/1/0: Chat script cdma1 started

*Jun 29 15:40:51.248: CHAT0/1/0: Sending string: atdt#777

*Jun 29 15:40:51.252: CHAT0/1/0: Expecting string: CONNECT..

*Jun 29 15:40:55.728: CHAT0/1/0: Completed match for expect: CONNECT

*Jun 29 15:40:55.728: CHAT0/1/0: Chat script cdma1 finished, status = Success

*Jun 29 15:40:55.896: TTY0/1/0: no timer type 1 to destroy

*Jun 29 15:40:55.896: TTY0/1/0: no timer type 0 to destroy

*Jun 29 15:40:55.896: TTY0/1/0: no timer type 2 to destroy.

*Jun 29 15:40:57.896: %LINK-3-UPDOWN: Interface Cellular0/1/0, changed state to up

! 'interesting' トラフィックが検出されると、IOS は正常にセルラーモデムと通信し、

! ダイヤルアウトするようにコマンドを発行します。

*Jun 29 15:40:57.896: Ce0/1/0 PPP: Using dialer call direction

*Jun 29 15:40:57.896: Ce0/1/0 PPP: Treating connection as a callout

*Jun 29 15:40:57.896: Ce0/1/0 PPP: Session handle[57000CC5] Session id[89]

*Jun 29 15:40:57.896: Ce0/1/0 PPP: Phase is ESTABLISHING, Active Open

*Jun 29 15:40:57.896: Ce0/1/0 PPP: No remote authentication for call-out

! PPP の開始を準備する LCP フェーズ。

*Jun 29 15:40:57.896: Ce0/1/0 LCP: O CONFREQ [Closed] id 125 len 20

*Jun 29 15:40:57.896: Ce0/1/0 LCP: ACCM 0x000A0000 (0x0206000A0000)

*Jun 29 15:40:57.896: Ce0/1/0 LCP: MagicNumber 0x89803B5B (0x050689803B5B)

*Jun 29 15:40:57.896: Ce0/1/0 LCP: PFC (0x0702)

*Jun 29 15:40:57.896: Ce0/1/0 LCP: ACFC (0x0802)

! IOS からモデムへの発信 LCP CONFREQ。

*Jun 29 15:40:57.896: Ce0/1/0 LCP: I CONFREQ [REQsent] id 136 len 20

*Jun 29 15:40:57.896: Ce0/1/0 LCP: ACCM 0x00000000 (0x020600000000)

*Jun 29 15:40:57.896: Ce0/1/0 LCP: MagicNumber 0xE7985207 (0x0506E7985207)

*Jun 29 15:40:57.896: Ce0/1/0 LCP: PFC (0x0702)

*Jun 29 15:40:57.896: Ce0/1/0 LCP: ACFC (0x0802)

! モデムから Cisco IOS への着信 LCP CONFREQ

*Jun 29 15:40:57.896: Ce0/1/0 LCP: O CONFACK [REQsent] id 136 len 20

*Jun 29 15:40:57.896: Ce0/1/0 LCP: ACCM 0x00000000 (0x020600000000)

*Jun 29 15:40:57.896: Ce0/1/0 LCP: MagicNumber 0xE7985207 (0x0506E7985207)

*Jun 29 15:40:57.896: Ce0/1/0 LCP: PFC (0x0702)

*Jun 29 15:40:57.896: Ce0/1/0 LCP: ACFC (0x0802)

! IOS からモデムへの、CONFREQ をモデムから確認する発信 LCP CONFACK。

*Jun 29 15:40:57.900: Ce0/1/0 LCP: I CONFACK [ACKsent] id 125 len 20

*Jun 29 15:40:57.900: Ce0/1/0 LCP: ACCM 0x000A0000 (0x0206000A0000)

*Jun 29 15:40:57.900: Ce0/1/0 LCP: MagicNumber 0x89803B5B (0x050689803B5B)

*Jun 29 15:40:57.900: Ce0/1/0 LCP: PFC (0x0702)

*Jun 29 15:40:57.900: Ce0/1/0 LCP: ACFC (0x0802)

! モデムから IOS への、CONFREQ をモデムから確認する着信 LCP CONFACK。

*Jun 29 15:40:57.900: Ce0/1/0 LCP: State is Open

*Jun 29 15:40:57.900: Ce0/1/0 PPP: Phase is FORWARDING, Attempting Forward

*Jun 29 15.!

Success rate is 20 percent (1/5), round-trip min/avg/max = 612/612/612 ms

2851-b1-cdma1#:40:57.900: Ce0/1/0 PPP: Phase is ESTABLISHING, Finish LCP

*Jun 29 15:40:57.900: Ce0/1/0 PPP: Phase is UP

! この時点で、LCP が確立されました。次のフェーズは IPCP であり、

! Cisco IOS に関する限り、NOT CHAP または PAP です。

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: O CONFREQ [Closed] id 1 len 22

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: Address 0.0.0.0 (0x030600000000)

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: PrimaryDNS 0.0.0.0 (0x810600000000)

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: SecondaryDNS 0.0.0.0 (0x830600000000)

*Jun 29 15:40:57.900: Ce0/1/0 PPP: Process pending ncp packets

! ホスト（セルラーインターフェイス）の IP アドレス、および DNS IP アドレスを提供する、

! IOS からモデム/ネットワークへの発信 IPCP CONFREQ。ホストの IP アドレスは、

! ネットワークから永続的 IP アドレスが要求される場合でも、

! 0.0.0.0（動的に割り当てられた IP アドレス）に設定されます。

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: I CONFREQ [REQsent] id 65 len 10

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: Address 68.28.57.69 (0x0306441C3945)

! ネットワークから受信したものとしてそれ自体のアドレスを提供する、

! モデム/ネットワークからの着信 IPCP CONFREQ。

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: O CONFACK [REQsent] id 65 len 10

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: Address 68.28.57.69 (0x0306441C3945)

! ネットワークアドレスを受け入れる、IOS からモデム/ネットワークへの発信 IPCP CONFACK。

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: I CONFNAK [ACKsent] id 1 len 22

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: Address 70.12.221.250 (0x0306460CDDFA)

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: PrimaryDNS 68.28.58.11 (0x8106441C3A0B)

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: SecondaryDNS 68.28.50.11 (0x8306441C320B)

! Cisco IOS からの以前の CONFREQ への応答での、

! モデム/ネットワークからの着信 IPCP CONFNAK。

! CONFNAK は、モデムとネットワークの間に発生したモバイル IP 手順の一部として

! ネットワークから受信した DNS アドレスと、

! ホスト（セルラーインターフェイス）の IP アドレスを提供します。

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: O CONFREQ [ACKsent] id 2 len 22

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: Address 70.12.221.250 (0x0306460CDDFA)

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: PrimaryDNS 68.28.58.11 (0x8106441C3A0B)

*Jun 29 15:40:57.900: Ce0/1/0 IPCP: SecondaryDNS 68.28.50.11 (0x8306441C320B)

! モデム/ネットワークからの上記の CONFNAK への応答での、

! IOS からの発信 IPCP CONFREQ。

! CONFNAK は、以前に受信した CONFNAK に含まれるものと同じアドレスと、

! ホスト（セルラーインターフェイス）の IP アドレスを提供します。

*Jun 29 15:40:57.904: Ce0/1/0 IPCP: I CONFACK [ACKsent] id 2 len 22

*Jun 29 15:40:57.904: Ce0/1/0 IPCP: Address 70.12.221.250 (0x0306460CDDFA)

*Jun 29 15:40:57.904: Ce0/1/0 IPCP: PrimaryDNS 68.28.58.11 (0x8106441C3A0B)

*Jun 29 15:40:57.904: Ce0/1/0 IPCP: SecondaryDNS 68.28.50.11 (0x8306441C320B)

! これらのアドレスがモデム/ネットワークに受け入れ可能であることを認識している

! モデム/ネットワークからの着信 IPCP CONFACK。

*Jun 29 15:40:57.904: Ce0/1/0 IPCP: State is Open

! IPCP フェーズはアップしています

*Jun 29 15:40:57.904: Ce0/1/0 IPCP: Install negotiated IP interface address 70.12.221.250

*Jun 29 15:40:57.904: Ce0/1/0 IPCP: Install route to 68.28.57.69

*Jun 29 15:40:57.908: Ce0/1/0 IPCP: Add link info for cef entry 68.28.57.69

! セルラーインターフェイスに割り当てられ、ルーティングテーブルにインストールされる IP アドレス。

*Jun 29 15:40:58.896: %LINEPROTO-5-UPDOWN: Line protocol on Interface Cellular0/1/0, changed state to up

例 4-9 通常の動作のセルラーインターフェイス情報

次の出力は、コールのセットアップに成功した後の、 show cellular 0/0/0 all コマンドの典型的な状態を示しています。

ROUTER#sh cellular 0/1/0 all

! 見やすくするため通常表示される情報の一部を省略し、

! 重要な情報を強調しています。

2851-b1-cdma1#sh cellular 0/1/0 all

Hardware Information

====================

Modem Firmware Version = p2005800

Modem Firmware built = 02-09-07

Hardware Version = 1.0

Electronic Serial Number (ESN) = 0x6032691E

Preferred Roaming List (PRL) Version = 60607

Current Modem Temperature = 35 degrees Celsius

Profile Information

====================

Electronic Serial Number (ESN) = 0x6032691E

Modem activated = YES

! HWIC のモデムがアクティブになりました。

Account Information:

======================

Activation Date: Not available

Phone Number (MDN) : 9134390870

Mobile Station Identifier (MSID) : 9132214671

Data Profile Info:

=====================

Number of data profiles configured : 2

Current active data profile : 1

Data Profile 0 Information

==================================

NAI (Network Access Identifier) = 6032691E@hcm.cdma1pcs.com

MN-HA SS = Set

MN-HA SPI = 1234

MN-AAA SS = Set

MN-AAA SPI = 1234

Reverse Tunneling Preference = Set

Home Address = 0.0.0.0

Primary Home Agent Address = 68.28.15.12

Secondary Home Agent Address = 68.28.31.12

! データプロファイル 0 に関して、モデムの NVRAM でネットワークからロードされる情報を表示します。

! これはユーザによって使用されるのではなく、管理用にモデムによって使用されます。

! - NAI を表示

! - MN-HA および MN-AAA の共有秘密の値は非表示

! - 管理用に使用されるプライマリおよびセカンダリの HA のアドレスを

! 表示。

Data Profile 1 Information (Active)

==================================

NAI (Network Access Identifier) = productmarketing393@cdma1pcs.com

MN-HA SS = Set

MN-HA SPI = 1234

MN-AAA SS = Set

MN-AAA SPI = 1234

Reverse Tunneling Preference = Set

Home Address = 0.0.0.0

Primary Home Agent Address = 68.28.81.76

Secondary Home Agent Address = 68.28.89.76

! データプロファイル 1 に関して、モデムの NVRAM でネットワークからロードされる情報を表示します。

! これはユーザによって使用されます。

! - NAI を表示

! - MN-HA および MN-AAA の共有秘密の値は非表示

! - モバイル IP 用に使用されるプライマリおよびセカンダリの HA のアドレスを

! 表示。

Data Connection Information

===========================

Phone number of outgoing call = #777

HDR AT State = Inactive, HDR Session State = Open

HDR Session Info:

UATI (Hex) = 0084:0AC0:0000:0000:000A:05DC:A812:00A9

Color Code = 32, RATI = 0x266DF468

Session duration = 480 msecs, Session start = 4365427257 msecs

Session end = 4365428118 msecs, Authentication Status = Authenticated

HDR DRC Value = 14, DRC Cover = 1, RRI = 9.6 kbps

Current Transmitted = 8777 bytes, Received = 8036 bytes

Total Transmitted = 31520 KB, Received = 312411 KB

Current Call Status = CONNECTED Privacy Mode = OFF, Service Option = 33

Current Call Duration = 261 secs

Total Call Duration = 7938948 seconds

Current Call State = AT Packet Call

Last Call Disconnect Reason = Client ended call

Last Connection Error = None

HDR DDTM (Data Dedicated Transmission Mode) Preference = Off

Mobile IP Error Code (RFC-2002) = 0 (Registration accepted)

! データ接続に関する情報が表示されます。

Network Information

===================

Current Service = 1xRTT only

Current Roaming Status(1xRTT) = HOME, (HDR) = HOME

Current Idle Digital Mode = CDMA

Current System Identifier (SID) = 4183

Current Network Identifier (NID) = 87

Current Call Setup Mode = Mobile IP only

Serving Base Station Longitude = -121 deg -55 min -8 sec

Serving Base Station Latitude = 37 deg 25 min 22 sec

Current System Time = Fri Jun 29 12:10:54 2007

Radio Information

=================

1xRTT related info

------------------

Current RSSI = -93 dBm, ECIO = -9 dBm

Current Channel Number = 50

Current Channel State = Acquired

Current Band Class = Band Class 1

HDR (1xEVDO) related info

-------------------------

Current RSSI = -125 dBm, ECIO = -2 dBm

Current Channel Number = 25

Current Band Class = Band Class 1

Sector ID (Hex) = 0084:0AC0:0000:0000:000A:05DC:A801:1202

Subnet Mask = 104, Color Code = 32, PN Offset = 240

Rx gain control(Main) = Unavailable, Diversity = Unavailable

Tx total power = -5 dBm, Tx gain adjust = -256 dBm

Carrier-to-interference (C/I) ratio = 12

Modem Security Information

==========================

Modem PIN Security UNLOCKED

Power-up lock DISABLED

ROUTER#

例 4-10 セルラーインターフェイスについて接続と IP アドレスの入手を行えなかった場合のデバッグおよび考えられる原因

ROUTER#ping ip 209.131.36.158 source 10.3.0.254

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 209.131.36.158, timeout is 2 seconds:

Packet sent with a source address of 10.3.0.254

*Jun 29 20:37:19.043: CHAT0/1/0: Attempting async line dialer script

*Jun 29 20:37:19.043: CHAT0/1/0: Dialing using Modem script: cdma1 & System script: none

*Jun 29 20:37:19.043: CHAT0/1/0: process started

*Jun 29 20:37:19.043: CHAT0/1/0: Asserting DTR

*Jun 29 20:37:19.043: CHAT0/1/0: Chat script cdma1 started

*Jun 29 20:37:19.043: CHAT0/1/0: Sending string: atdt#777

*Jun 29 20:37:19.043: CHAT0/1/0: Expecting string: CONNECT.....

Success rate is 0 percent (0/5)

*Jun 29 20:40:19.043: CHAT0/1/0: Timeout expecting: CONNECT

*Jun 29 20:40:19.043: CHAT0/1/0: Chat script cdma1 finished, status = Connection timed out; remote host not responding

*Jun 29 20:40:19.043: TTY0/1/0: Line reset by "Async dialer"

*Jun 29 20:40:19.043: TTY0/1/0: Modem: (unknown)->HANGUP

*Jun 29 20:40:19.043: TTY0/1/0: no timer type 0 to destroy

*Jun 29 20:40:19.043: TTY0/1/0: no timer type 1 to destroy

*Jun 29 20:40:19.043: TTY0/1/0: no timer type 3 to destroy

*Jun 29 20:40:19.043: TTY0/1/0: no timer type 4 to destroy

*Jun 29 20:40:19.043: TTY0/1/0: no timer type 10 to destroy

*Jun 29 20:40:19.043: TTY0/1/0: no timer type 2 to destroy

2851-b1-cdma1#

! - モデムがダイヤルアウトコマンドに応答していない。

! - アンテナの切断、または信号受信状態が非常に悪いことが原因である

! 可能性がある。

! - 考えられる他の原因として、'chat-script ...' コマンドに関する問題が挙げられる。

! おそらく、ダイヤラストリングの指定が間違っています

! 次のような場合に、同様の問題が発生する可能性があります。

! - 期待されるストリング（'CONNECT'）にタイプミスがあるか、

! 大文字で指定されていない。

! - 構成内で chat-script コマンドが欠落している

! - 'script dialer ...' コマンドが対応する行 x/x/x で欠落している

例 4-11 接続できず、IP アドレスを取得できなかった場合のセルラーインターフェイスの詳細

ROUTER#sh cellular 0/1/0 all

! 見やすくするため通常表示される情報の一部を省略し、

! 重要な情報を強調しています。

Network Information

===================

Current Service = No Service

Current Roaming Status(1xRTT) = HOME, (HDR) = HOME

Current Idle Digital Mode = CDMA

Current System Identifier (SID) = 4183

Current Network Identifier (NID) = 87

Current Call Setup Mode = Mobile IP only

Serving Base Station Longitude = -121 deg -55 min -8 sec

Serving Base Station Latitude = 37 deg 25 min 22 sec

Current System Time = Fri Jun 29 13:26:48 2007

Radio Information

=================

1xRTT related info

------------------

Current RSSI = -125 dBm, ECIO = -2 dBm

Current Channel Number = 950

Current Channel State = Scanning

Current Band Class = Band Class 0

HDR (1xEVDO) related info

-------------------------

Current RSSI = -125 dBm, ECIO = -2 dBm

Current Channel Number = 25

Current Band Class = Band Class 1

Sector ID (Hex) = 0084:0AC0:0000:0000:000A:05DC:A801:1202

Subnet Mask = 104, Color Code = 32, PN Offset = 240

Rx gain control(Main) = Unavailable, Diversity = Unavailable

Tx total power = -5 dBm, Tx gain adjust = -256 dBm

Carrier-to-interference (C/I) ratio = 12

Modem Security Information

==========================

Modem PIN Security UNLOCKED

Power-up lock DISABLED

! 見やすくするため通常表示される情報の一部を省略し、

! 重要な情報を強調しています。

偏向のない言語

翻訳について

Book Title

3G 高速 WAN インターフェイスカードソリューション導入ガイド

Chapter Title

基本設定

検索結果

章のタイトル：基本設定

基本設定

内容

GSM ベースのワイヤレスネットワーク

ネットワーク/ポートアドレス変換（PAT）を使用した導入

デバッグおよびトラブルシューティング

CDMA ベースのワイヤレスネットワーク

ネットワーク/ポートアドレス変換（PAT）を使用した導入

デバッグおよびトラブルシューティング

このドキュメントは役に立ちましたか?

シスコに問い合わせ

3G 高速 WAN インターフェイス カード ソリューション導入ガイド

偏向のない言語

翻訳について

検索結果

章のタイトル： 基本設定

基本設定

内容

GSM ベースのワイヤレス ネットワーク

ネットワーク/ポート アドレス変換（PAT）を使用した導入

デバッグおよびトラブルシューティング

CDMA ベースのワイヤレス ネットワーク

ネットワーク/ポート アドレス変換（PAT）を使用した導入

デバッグおよびトラブルシューティング

このドキュメントは役に立ちましたか?

シスコに問い合わせ

3G 高速 WAN インターフェイスカードソリューション導入ガイド

章のタイトル：基本設定

GSM ベースのワイヤレスネットワーク

ネットワーク/ポートアドレス変換（PAT）を使用した導入

CDMA ベースのワイヤレスネットワーク

ネットワーク/ポートアドレス変換（PAT）を使用した導入
