章のタイトル： ポート アダプタの取り外しおよび取り 付け
ポート アダプタの取り外しおよび取り付け
この章では、サポート対象プラットフォームから Cisco PA-MC-T3-EC Port Adapter を取り外す手順、および新規または交換用ポート アダプタを取り付ける手順について説明します。この章の内容は、次のとおりです。
•
「活性挿抜」
• 「Cisco 7201 ルータ ― ポート アダプタの取り外しおよび取り付け」
（注） ポート アダプタ スロットを使用しない場合には、ルータまたはスイッチを EMI（電磁波干渉）要件に適合させ、ポート アダプタ全体に適切なエア フローを確保するために、空きスロットに必ずブランク ポート アダプタを取り付けてください。新しいポート アダプタを未使用のスロットに搭載する場合は、まず、ブランク ポート アダプタを取り外す必要があります。
ポート アダプタの取り扱い
金属製フレームに取り付けられているポート アダプタの基板は、ESD（静電気放電）によって損傷することがあります。
|
|
|
活性挿抜
Cisco 7200 VXR プラットフォームはポート アダプタの活性挿抜（online insertion and removal; OIR）をサポートしています。したがって、Cisco 7200 VXR ルータから PA-MC-T3-EC を取り外す場合や、取り付ける場合に、ルータの電源を切断する必要はありません。
（注） ルータまたはスイッチからモジュールを切り離すと、活性挿抜機能により、モジュール内のすべてのアクティブ インターフェイスが管理上のシャットダウン状態になります。
トラフィックがアクティブになっているポート アダプタを取り外す場合は、まずシステムをシャットダウンしてください。トラフィックがポートを流れている最中にモジュールを取り外すと、システムに混乱を引き起こす可能性があります。モジュールを取り付けると、ただちにポートは使用可能な状態に戻ります。
（注） PA-MC-T3-EC を取り外して 3 分待機してから、PA-MC-T3-EC の再取り付けまたは再挿入を行ってください。
（注） ポート アダプタ ジャケット カードでは、活性挿抜はサポートされていません。ポート アダプタでは活性挿抜がサポートされています。ポート アダプタ ジャケット カードの取り付けまたは取り外しを行うには、シャーシの電源を切っておく必要があります。
活性挿抜機能により、ルータの動作中でもモジュールの取り付けおよび取り外しが可能です。取り外し作業中は当該モジュールにトラフィックを流すことはできませんが、ソフトウェアに通知したり、システムの電源を落としたりする必要はありません。活性挿抜機能はネットワーク上のエンド ユーザに影響を与えることがなく、すべてのルーティング情報を保持し、セッションを維持します。
ここでは、活性挿抜機能に関する基礎的な事項のみを説明します。特定のサポート対象プラットフォームにおけるモジュールの取り付けおよび取り外し手順については、「ポート アダプタの取り外しおよび取り付け」を参照してください。
各モジュールには、ルータに接続するためのバス コネクタが 1 つあります。このコネクタには 3 種類の長さの階段状のピンがあり、モジュールと接触すると、システムに順次固有の信号を送ります。システムは受信した信号とその順番を評価して、モジュールが取り外し中なのか、取り付け中なのかを判定します。これらの信号から、システムは新しいインターフェイスを再初期化するか、切断されたインターフェイスをシャットダウンするかを決定します。
たとえば、モジュールを取り付ける場合は、一番長いピンが最初にモジュールと接触し、一番短いピンが最後になります。システムはそれらの信号と受信した順番を認識します。
モジュールの取り外しまたは取り付けを行う際、ピンは信号を送ってシステムに変更を知らせます。ルータは次の一連の処理を実行します。
1. システムを迅速にスキャンし、コンフィギュレーションの変更を確認します。
2. 新たに取り付けられたポート アダプタを初期化するか、または空になったインターフェイスを管理上のシャットダウンにします。
3. モジュール上の設定済みだったインターフェイスを、すべて以前の状態に戻します。新たに取り付けられたインターフェイスは、起動時には存在しても設定されていないものとして、すべて管理上のシャットダウン状態に置かれます。同じタイプのモジュールを再びスロットに取り付けた場合、モジュールのポートは、元のモジュールに搭載されていたポートの数まで設定され、オンラインになります。
（注） 取り付け作業を始める前に、インストレーションに必要な工具および部品について、「インストレーションの準備」を参照してください。
警告および注意
ポート アダプタの取り付けまたは取り外しを行うときは、次の警告および注意に従ってください。
（注） ポート アダプタのロック レバーまたは他の固定機構をロック位置に移動できない場合、ポート アダプタがミッドプレーンに完全に装着されていません。ポート アダプタをスロットから半分ほど引き出し、装着し直してから、ポート アダプタのロック レバーまたは他の機構をロック位置に合わせます。
警告 システムの動作中は、バックプレーンには危険な電圧またはエネルギーが存在します。作業の際は十分注意してください。
ポート アダプタの取り外しおよび取り付け
ここでは、ポート アダプタの取り外し手順および取り付け手順を、図によって詳しく説明します。ここでは、次の内容について説明します。
• 「Cisco 7200 VXR ルータ ― ポート アダプタの取り外しおよび取り付け」
• 「Cisco 7201 ルータ ― ポート アダプタの取り外しおよび取り付け」
• 「Cisco 7301 ルータ ― ポート アダプタの取り外しおよび取り付け」
警告 システムの動作中は、バックプレーンには危険な電圧またはエネルギーが存在します。作業の際は十分注意してください。
（注） PA-MC-T3-EC を取り外して 3 分待機してから、PA-MC-T3-EC の再取り付けまたは再挿入を行ってください。
Cisco 7200 VXR ルータ ― ポート アダプタの取り外しおよび取り付け
図3-2 Cisco 7200 VXR ルータへのポート アダプタの取り付け
Cisco 7201 ルータ ― ポート アダプタの取り外しおよび取り付け
図3-3 Cisco 7201 ルータへのポート アダプタの取り付け
Cisco 7301 ルータ ― ポート アダプタの取り外しおよび取り付け
図3-4 Cisco 7301 ルータへのポート アダプタの取り付け
ケーブルおよびコネクタ
PA-MC-T3-EC のインターフェイス コネクタは同軸 BNC タイプで、送信（TX）と受信（RX）用にコネクタが 1 つずつあります。BNC コネクタは、PA-MC-T3-EC のアナログ物理インターフェイスである PA-MC-T3-EC Line Interface Unit（LIU; ライン インターフェイス ユニット）にトランスフォーマによって結合されます。
PA-MC-T3-EC の BNC コネクタのピン割り当ておよび信号特性は、次のとおりです。
• 送信（TX） ― 送信信号は中心接点に存在し、TX BNC コネクタに接続された 75 Ωの 734A 同軸ケーブルの外側シールドがアースされます。
• 受信（RX） ― 受信信号は中心接点に存在し、RX BNC コネクタに接続された 75 Ωの 734A 同軸ケーブルの外側シールドがアースされます。

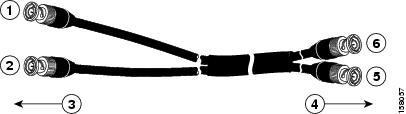

図3-5 に、PA-MC-T3-EC での使用を推奨する一般的な 75 Ωの 734A 同軸ケーブルのペアを示します。PA-MC-T3-EC 接続（RX および TX）ごとに 1 本ずつ 75 Ω同軸ケーブルを使用します。
（注） PA-MC-T3-EC 用のケーブルは、別途必要です。
|
|
|
||
|
|
|
||
|
|
|
ケーブル接続
ここでは、PA-MC-T3-EC Port Adapter と外部 DS3 装置を 75 Ωの 734A 同軸ケーブルで接続する手順について説明します。PA-MC-T3-EC Port Adapter のインストレーション作業を続けるには、ポート アダプタ ケーブルを接続する必要があります。ここで説明する手順は、サポート対象の全プラットフォームに当てはまります。
次の手順で、75 Ω同軸ケーブルを PA-MC-T3-EC に接続します。
ステップ 1 PA-MC-T3-EC の BNC ポートに 75 Ω同軸ケーブルを直接接続します。ケーブルの一端を TX というラベルのポートに、2 本めのケーブルの一端を RX というラベルのポートに接続します（図3-6 を参照）。
図3-6 75 Ωの 734A 同軸ケーブルと PA-MC-2T3-EC Port Adapter の接続
|
|
|
||
|
|
ステップ 2 次の手順で、2 本の 75 Ω同軸ケーブルのネットワーク側を外部 T3 装置に接続します。
• PA-MC-T3-EC の TX ポートから伸びている同軸ケーブルを外部 T3 装置の RX ポートに接続します。
• PA-MC-T3-EC の RX ポートから伸びている同軸ケーブルを外部 T3 装置の TX ポートに接続します。
