章のタイトル： アクティブ プローブを使用した PfR 音声トラ フィック最適化
アクティブ プローブを使用した PfR 音声トラフィック最適化
このモジュールでは、音質メトリック、ジッター、Mean Opinion Score（MOS; 平均オピニオン評点）に基づいた音声トラフィックのアウトバウンド最適化をサポートする Performance Routing（PfR; パフォーマンス ルーティング）ソリューションについて説明します。ジッターおよび MOS は、音声トラフィック向けの重要な定量的品質メトリックであり、これらの音質メトリックは PfR アクティブ プローブを使用して測定します。
PfR は、ネットワーク間の複数の接続に対し、自動ルート最適化と負荷分散を行います。PfR は、IP トラフィックを監視してから、プレフィクスのパフォーマンス、リンクの負荷分散、リンク帯域幅の金銭的コスト、およびトラフィック タイプに基づいてポリシーとルールを定義できる、統合型の Cisco IOS ソリューションです。PfR は、アクティブ モニタリング システム、パッシブ モニタリング システム、障害のダイナミック検出、およびパスの自動修正を実行できます。PfR を導入することによって、インテリジェントな負荷分散や、企業ネットワーク内での最適なルート選択が可能になります。
機能情報の検索
このモジュールに記載されている機能の一部が、ご使用のソフトウェア リリースでサポートされていない場合があります。最新の機能情報および警告については、ご使用のプラットフォームおよびソフトウェア リリースのリリース ノートを参照してください。このモジュールに記載されている機能に関する情報を検索したり、各機能がサポートされているリリースに関するリストを参照したりするには、「アクティブ プローブを使用した PfR 音声トラフィック最適化の機能情報」を参照してください。
Cisco Feature Navigator を使用すると、プラットフォーム、および Cisco ソフトウェア イメージの各サポート情報を検索できます。Cisco Feature Navigator には、 http://www.cisco.com/go/cfn からアクセスしてください。Cisco.com のアカウントは必要ありません。
マニュアルの内容
•
「アクティブ プローブを使用した PfR 音声トラフィック最適化の前提条件」
• 「アクティブ プローブを使用した PfR 音声トラフィック最適化に関する情報」
• 「アクティブ プローブを使用した PfR 音声トラフィック最適化の設定方法」
• 「アクティブ プローブを使用した PfR 音声トラフィック最適化の設定例」
• 「次の作業」
• 「参考資料」
アクティブ プローブを使用した PfR 音声トラフィック最適化の前提条件
音声トラフィックの PfR 最適化を実装する前に、PfR の動作原理と PfR ネットワーク コンポーネントのセットアップ方法を理解しておく必要があります。詳細については、「 Understanding Performance Routing 」モジュール、「 Configuring Basic Performance Routing 」モジュール、および「 Configuring Advanced Performance Routing 」モジュールを参照してください。その他の PfR 機能モジュールのリストについては、「関連資料」を参照してください。
アクティブ プローブを使用した PfR 音声トラフィック最適化に関する情報
IP ネットワークの音声品質
IP ネットワークで伝送される音声パケットとデータ パケットに違いはありません。Plain Old Telephone System（POTS; 旧来の公衆電話回線）では、音声トラフィックは定義済みのパスを使用して回線交換網で伝送され、通話中、各電話コールに専用の接続が割り当てられます。POTS を使用する音声トラフィックにはリソースの競合に関する問題はありませんが、IP ネットワーク経由の音声トラフィックでは、遅延、ジッター、パケット損失など、通話品質に影響を与える要因に対処する必要があります。
音声パケットの遅延（レイテンシともいう）は、パケットが送信元デバイスから送信されて宛先デバイスに到着するまでの遅れとして定義されています。遅延は、一方向遅延またはラウンドトリップ遅延として測定されます。レイテンシの最大の原因は、ネットワーク伝送遅延です。ラウンドトリップ遅延は、通話能力に影響し、平均オピニオン評点（MOS）の計算に使用されます。一方向遅延は、ネットワーク問題の診断に使用されます。200 ミリ秒の遅延に気づいた発信者は、パケット遅延のため、相手の応答中に話そうとすることがあります。ITU-T G.114 で規定されている電話業界標準では、一方向遅延の最大値を 150 ミリ秒以下にするよう推奨しています。一方向遅延が 150 ミリ秒を超えると、音声品質に影響が出ます。300 ミリ秒以上のラウンドトリップ遅延が発生すると、話者同士が同時に発話してしまうことがあります。
ジッターとは、パケット間遅延の分散です。複数のパケットが発信元から宛先に連続的に送信された場合、たとえば 10 ms 間隔で送信された場合、ネットワークが理想的に動作していれば、宛先は 10 ms 間隔でパケットを受信します。しかし、ネットワーク内に遅延（キューイング、代替ルートを介した受信など）が存在する場合、パケット間の到着遅延は、10 ms より大きい場合も、10 ms より小さい場合もあります。この例を使用すると、正のジッター値は、パケットが 10 ms を超える間隔で到着することを示します。パケットが 12 ms 間隔で到着する場合、正のジッターは 2 ms です。パケットが 8 ms 間隔で到着する場合、負のジッターは 2 ms です。Voice over IP（VoIP）など遅延に影響されやすいネットワークでは、正のジッター値は望ましくありません。0 のジッター値が理想的です。
パケット損失は、インターフェイスの障害、パケットのルーティング先の間違い、またはネットワークの輻輳によって発生する可能性があります。音声トラフィックのパケット損失はサービスの低下を招き、発信者には音声が途切れて聞こえます。パケット損失の平均値が低くても、音声品質は短期間の連続するパケット損失の影響を受ける場合があります。
すべての要因が音声品質に影響を与えるので、音声品質の測定方法については多くの人々が疑問を持っています。ITU などの標準化団体によって、P.800（MOS）および P.861（Perceptual Speech Quality Measurement（PSQM））という 2 つの重要な勧告が作成されています。P.800 は、音声品質の平均オピニオン評点を算出する方法の定義に関するものです。MOS スコアの範囲は、最低の音声品質を表す 1 から最高を表す 5 までです。MOS 4.0 は、「トール品質」音声と見なされます。
PfR で使用されるプローブ
PfR はいくつかの IP SLA プローブを使用して、判断に必要なデータの収集に役立てます。
Cisco IOS IP SLA は Cisco IOS ソフトウェアの組み込み機能で、これを使用すると IP アプリケーションおよびサービスの IP サービス レベルの分析、生産性の改善、運用コストの削減、ネットワークの輻輳や停止の低減などが可能になります。IP SLA では、ネットワーク パフォーマンスの測定にアクティブ トラフィック モニタリングを使用します。つまり、継続的で信頼性が高く予測可能な方法でトラフィックを生成します。Cisco ルータで使用できる IP SLAs Responder を宛先デバイス上でイネーブルにすると、測定データの精度が向上します。IP SLA の詳細については、『 Cisco IOS IP SLAs Configuration Guide 』を参照してください。
ICMP エコー：ターゲット アドレスに ping が送信されます。アクティブ プローブが自動的に生成されると、PfR はデフォルトにより ICMP エコー プローブを使用します。ICMP エコー プローブの設定には、ターゲット デバイスからの大きな協力を必要としません。しかし、プローブを繰り返し行うと、ターゲット ネットワーク内で Intrusion Detection System（IDS; 侵入検知システム）アラームが発生することがあります。自身の管理制御下にないターゲット ネットワークで IDS が設定されている場合には、ターゲット ネットワークの管理者に通知することを推奨します。
ジッター：ジッター プローブがターゲット アドレスに送信されます。ターゲット ポート番号を指定する必要があります。設定されるポート番号に関係なく、ターゲット デバイスのリモート レスポンダはイネーブルにする必要があります。
TCP 接続：TCP 接続プローブがターゲット アドレスに送信されます。ターゲット ポート番号を指定する必要があります。TCP メッセージの設定で、既知の番号である TCP ポート番号 23 以外のポート番号を使用するように指定されている場合は、リモート レスポンダをイネーブルにする必要があります。
UDP エコー：UDP エコー プローブがターゲット アドレスに送信されます。ターゲット ポート番号を指定する必要があります。設定されるポート番号に関係なく、ターゲット デバイスのリモート レスポンダはイネーブルにする必要があります。
デフォルトでは、PfR で使用されるプローブの頻度は 60 秒に設定されています。ただし、2 つのプローブ間の時間間隔を短く設定することで、ポリシーごとにこの頻度を増やすことができます。プローブの頻度を増やすと応答時間が短縮され、MOS 低カウント率の近似値をより正確に求めることができます。
アクティブ プローブを使用した PfR 音声トラフィック最適化
アクティブ プローブを使用して音声トラフィックを最適化するように PfR を設定するには、いくつかの決定を行ったあと、派生タスクを実行します。最初のステップでは、最適化するトラフィックを識別し、プレフィクス リストまたはアクセス リストのいずれを使用するかを決定します。プレフィクス リストは、特定の宛先プレフィクスのセットを持つすべてのトラフィック（音声トラフィックも含む）を識別するために使用します。アクセス リストは、特定の宛先プレフィクスを持ち、特定のプロトコル経由で伝送される音声トラフィックだけを識別するために使用します。
音声トラフィック最適化の 2 番目のステップでは、 active-probe コマンドまたは set active-probe コマンドを使用してアクティブ プローブを設定し、使用するアクティブ プローブを指定します。PfR では、アクティブ プローブに強制ターゲット割り当てを設定することもできます。
音声最適化の最後のステップでは、PfR ポリシーを設定し、PfR で識別されたトラフィックに適用するパフォーマンス メトリックを指定します。
PfR 音声パフォーマンス メトリック
PfR 音声トラフィック最適化は、音声パフォーマンス メトリック、遅延、パケット損失、および MOS に基づいた音声トラフィックのアウトバウンド最適化をサポートします。遅延、パケット損失、ジッター、および MOS は、音声トラフィック用の重要な定量的品質メトリックで、PfR アクティブ プローブを使用してこれらの音質メトリックが測定されます。IP SLA ジッター プローブは PfR と統合されて、遅延およびパケット損失のほか、ジッター（送信元から宛先まで）と MOS スコアを測定します。ジッター プローブでは、UDP エコー プローブの場合と同様に、リモート サイドの応答が必要です。PfR に IP SLA ジッター プローブ タイプを統合することで、PfR の音声トラフィック最適化機能が向上します。PfR ポリシーでは、音声パフォーマンス メトリック（遅延、パケット損失、ジッター、MOS）にしきい値とプライオリティ値を設定できます。
ジッターを測定するように PfR ポリシーを設定する場合は、しきい値だけを指定し、（その他の PfR 機能で使用される）相対的変化は指定しません。これは、音声トラフィックでは、ジッターの相対的変化は意味を持たないからです。たとえば、ジッターが 5 ミリ秒から 25 ミリ秒に変化するのと、15 ミリ秒から 25 ミリ秒に変化するのとでは、音声品質の低下という観点でいえば違いはありません。短期間の平均（最後の 5 分を測定）ジッターがジッターしきい値よりも高い場合、そのプレフィクスはジッターによるポリシー違反状態であると見なされます。この場合、PfR はすべての出口をプローブし、ジッターが最も少ない出口が最良出口として選択されます。
MOS は、さまざまな方法で機能します。MOS の平均値は重要ではありませんが、MOS 値が MOS しきい値を下回る回数は重要な意味を持ちます。たとえば、MOS しきい値が 3.85 に設定され、10 回のうち 3 回 の MOS 測定で測定値が 3.85 の MOS しきい値を下回った場合、MOS 低カウント率は 30 % です。 show コマンドの出力では、アクティブに監視された MOS パケットの数が、しきい値を下回った割合と共に ActPMOS フィールドに表示されます。MOS 測定値がしきい値をわずかに下回っている場合は、この割合が切り捨てられて 0 の ActPMOS 値が表示されることがあります。MOS 測定が設定されたポリシーを PfR が実行する場合は、MOS しきい値と MOS 低カウント率の両方が考慮されます。短期間（最後の 5 分間）の MOS 低カウント率が、設定された MOS 低カウント率よりも高い場合、プレフィクスはポリシー違反状態であると見なされます。この場合、PfR はすべての出口をプローブし、MOS 値が最も高い出口が最良出口として選択されます。
PfR アクティブ プローブの強制ターゲット割り当て
OER テクノロジーの以前のリリースでは、PfR アクティブ プローブ ターゲットは最長一致プレフィクスに割り当てられます。しかし、場合によっては宛先プレフィクスと一致しないターゲットを使用することもありえます。最長一致プレフィクスを使用するよりも、PfR 強制ターゲット割り当てを設定する方が適切であるシナリオを図 1 に示します。

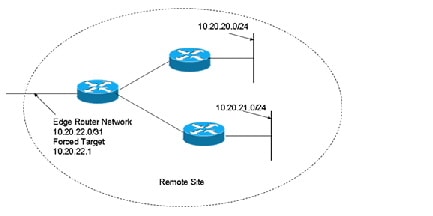

図 1 では、ネットワーク 10.20.21.0/24 または 10.20.22.0/24 の IP アドレス 10.20.22.1 を（ネットワークのエッジで）プローブします。ネットワーク内でジッターが発生する可能性は少ないので、ネットワークのエッジをプローブすると、最終的な宛先のプローブとほぼ同等の測定値が得られます。
強制ターゲット割り当てを使用すると、最長一致プレフィクスでなくても、プレフィクスのグループまたはアプリケーションにターゲットを割り当てることができます。ターゲットの割り当てによって、エンド ホストへの遅延ではなく、ネットワークのエッジへの正確な遅延を判定できます。
アクティブ プローブを使用した PfR 音声トラフィック最適化の設定方法
最適化するトラフィックの識別にプレフィクス リストとアクセス リストのいずれを使用するかに応じて、次に示す 2 つのオプション タスクのいずれかを実行します。3 つ目のタスクは、アクセス リストを使用して識別されたトラフィックに使用できます。強制ターゲット割り当ての使用方法もここで説明します。プレフィクス リストを使用して識別されたトラフィックで使用できる設定例については、「例：アクティブ プローブを使用したトラフィック（音声トラフィックを含む）の最適化」を参照してください。
• 「プレフィクス リストを使用した PfR のトラフィックの識別」
• 「アクセス リストを使用して最適化する音声トラフィックを識別する方法」
• 「ターゲット割り当てを使用した PfR 音声プローブの設定」
プレフィクス リストを使用した PfR のトラフィックの識別
PfR を使用してトラフィックを測定するには、先にトラフィックを識別する必要があります。プレフィクス リストを使用してこのタスクを実行し、PfR でプローブするトラフィックを識別します。
手順の概要
3. ip prefix-list list-name [ seq seq-value ] { deny network/length | permit network/length } [ ge ge-value ] [ le le-value ]
手順の詳細
アクセス リストを使用して最適化する音声トラフィックを識別する方法
音声トラフィックを測定するには、先に音声トラフィックを識別する必要があります。アクセス リストを使用してこのタスクを実行し、音声トラフィックを識別します。
音声用 IP プロトコル スタック
音声トラフィックは、基本となる IP ネットワークでさまざまなプロトコルとストリームを使用します。IP 経由の音声トラフィック伝送に使用できるプロトコル オプションを 図 2 に示します。音声用シグナリング トラフィックの大半は TCP 経由で伝送されます。大半の音声コールは、User Datagram Protocol（UDP; ユーザ データグラム プロトコル）および Real-Time Protocol（RTP; リアルタイム転送プロトコル）経由で伝送されます。所定の範囲の宛先ポート番号を使用して音声コール トラフィックを UDP 経由で伝送するように音声デバイスを設定できます。
図 2 音声トラフィックに使用できるプロトコル スタック オプション
手順の概要
3. ip access list { standard | extended } access-list-name
4. [ sequence-number ] permit udp source source-wildcard [ operator [ port ]] destination destination-wildcard [ operator [ port ]] [ precedence precedence ] [ tos tos ] [ ttl operator value ] [ log ] [ time-range time-range-name ] [ fragments ]
手順の詳細
ターゲット割り当てを使用した PfR 音声プローブの設定
最適化するトラフィックを識別したら（この例では、アクセス リストを使用して音声トラフィックを識別）、このタスクを実行して PfR ジッター プローブを設定し、ジッター プローブの結果を割り当てて、識別されたトラフィックを最適化します。この例で、PfR アクティブ音声プローブには、通常の最長一致割り当てターゲットではなく、PfR の強制ターゲットが割り当てられます。ソース デバイスで PfR ジッター プローブを設定する前に、ターゲット デバイス（動作のターゲット）で IP SLA Responder をイネーブルにする必要があります。IP SLA Responder を使用できるのは、Cisco IOS ソフトウェアベースのデバイスだけです。IP SLA Responder が稼動するネットワーク デバイスで次のタスクを開始します。
（注） IP SLA Responder が稼動するデバイスは、PfR 用に設定されている必要はありません。
（注） PfR マップで適用されたポリシーによって、グローバル ポリシーの設定が上書きされることはありません。
前提条件
このタスクを実行する前に、「アクセス リストを使用して最適化する音声トラフィックを識別する方法」を実行します。
手順の概要
5. PfR マスター コントローラになっているネットワーク デバイスに移動します。
8. pfr-map map-name sequence-number
9. match ip address { access-list access-list-name | prefix-list prefix-list-name }
10. set active probe probe-type ip-address [ target-port number ] [ codec codec-name ]
11. set probe frequency seconds
12. set jitter threshold maximum
13. set mos threshold minimum percent percent
14. set resolve { cost priority value | delay priority value variance percentage | jitter priority value variance percentage | loss priority value variance percentage | mos priority value variance percentage | range priority value | utilization priority value variance percentage }
15. set resolve mos priority value variance percentage
16. set delay { relative percentage | threshold maximum }
21. show pfr master active-probes forced
22. show pfr master policy { sequence-number | policy-name | default }
手順の詳細
|
|
|
|
|---|---|---|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
pfr-map map-name sequence-number |
PfR マップ コンフィギュレーション モードを開始して、選択した IP プレフィクスにポリシーを適用するように PfR マップを設定します。 • • |
|
match ip address { access-list access-list-name | prefix-list prefix-list-name } Router(config-pfr-map)# match ip address access-list VOICE_ACCESS_LIST |
PfR マップ内の一致基準として拡張 IP アクセス リストまたは IP プレフィクスを参照します。 • • |
|
set active-probe probe-type ip-address [ target-port number ] [ codec codec-name ] Router(config-pfr-map)# set active-probe jitter 10.20.22.1 target-port 2000 codec g729a |
set 句エントリを作成して、アクティブ プローブのターゲット プレフィクスを割り当てます。 • • • • • |
|
|
|
set 句エントリを作成して、PfR アクティブ プローブの頻度を設定します。 • |
|
|
|
set 句エントリを作成して、ジッターしきい値を設定します。 • • |
|
set mos { threshold minimum percent percent } |
set 句エントリを作成して、代替出口を選択するかどうかの判断に使用される MOS しきい値および割合値を設定します。 • • • • |
|
set resolve { cost priority value | delay priority value variance percentage | jitter priority value variance percentage | loss priority value variance percentage | mos priority value variance percentage | range priority value | utilization priority value variance percentage } Router(config-pfr-map)# set resolve jitter priority 1 variance 10 |
set 句エントリを作成し、ポリシー プライオリティを設定するか、ポリシーの競合を解決します。 • • • • • |
|
set resolve mos priority value variance percentage Router(config-pfr-map)# set resolve mos priority 2 variance 15 |
set 句エントリを作成し、ポリシー プライオリティを設定するか、ポリシーの競合を解決します。 • |
|
set delay { relative percentage | threshold maximum } |
• • • • |
|
|
|
||
|
|
PfR マスター コントローラ コンフィギュレーション モードを開始して、ルータをマスター コントローラとして設定します。 • |
|
|
|
PfR マスター コントローラ コンフィギュレーション モードで、PfR マップからマスター コントローラ コンフィギュレーションに設定を適用します。 • |
|
|
|
||
show pfr master active-probes [ appl | forced ] |
PfR マスター コントローラ上のアクティブ プローブに関する接続情報およびステータス情報を表示します。 • • • • |
|
show pfr master policy { sequence-number | policy-name | default } |
PfR マスター コントローラ上のポリシー設定を表示します。 • • • |
例
次に、 show pfr master active-probes forced コマンドからの出力例を示します。出力はフィルタリングされ、強制ターゲット割り当てで設定された音声トラフィック用に生成されたアクティブ プローブに関する接続情報およびステータス情報だけが表示されます。
アクティブ プローブを使用した PfR 音声トラフィック最適化の設定例
次の例に、アクセス リストを使用して、PfR で最適化する音声トラフィックだけを識別する方法と、プレフィクス リストを使用して、PfR で最適化するトラフィック（音声トラフィックを含む）を識別する方法を示します。
• 「例：アクティブ プローブを使用した音声トラフィックだけの最適化」
• 「例：アクティブ プローブを使用したトラフィック（音声トラフィックを含む）の最適化」
例：アクティブ プローブを使用した音声トラフィックだけの最適化
図 3 では、リモート オフィス ネットワークからの最良パスを選択するために、リモート オフィスから発信されて本社で終端する音声トラフィックを最適化する必要があります。ネットワーク内で音声（トラフィック）品質が低下する可能性は少ないので、ネットワークのエッジをプローブすると、最終的な宛先のプローブとほぼ同等の測定値が得られます。
図 3 アクティブ プローブを使用して音声トラフィックを最適化する PfR のネットワーク トポロジ
この設定は、最良パフォーマンス パスを使用して音声トラフィックを最適化します。ただし、同じネットワーク（10.1.0.0/16）を宛先とするその他のすべてのトラフィックは、デバイス上で設定された BGP などの従来型ルーティング プロトコルで指定された最良パスを通過します。この最適化の一部として、PfR は Policy-Based Routing（PBR; ポリシーベース ルーティング）を使用して、デバイス内の音声トラフィックに最良出口リンクを設定します。
IP SLA Responder をイネーブルにするには、図 3 の本社ネットワークのエッジ ルータ R1 で次のように設定します。
アクティブ プローブを使用して音声トラフィックを最適化するには、図 3 のリモート オフィス ネットワークのエッジ ルータ MC/BR（PfR マスター コントローラであり、ボーダー ルータでもある）で次のように設定します。
例：アクティブ プローブを使用したトラフィック（音声トラフィックを含む）の最適化
図 4 では、本社ネットワークからリモート オフィス ネットワークに向かうトラフィックを音声トラフィック メトリックに基づいて最適化する必要があります。音声トラフィックは、本社からリモート オフィス ネットワークに伝送される最も重要なトラフィック クラスのうちのひとつです。このため、音声トラフィックの最適化を優先する必要があります。ネットワーク内で音声パケットの品質が低下する可能性は少ないので、ネットワークのエッジをプローブすると、最終的な宛先のプローブとほぼ同等の測定値が得られます。
図 4 アクティブ プローブを使用してすべてのトラフィックを最適化する PfR のネットワーク トポロジ
この設定では、音声トラフィックも含めて、10.12.0.0/16 ネットワークを宛先とするすべてのトラフィックが最適化されます。PfR の最適化は、アクティブ プローブを使用した音声パフォーマンス メトリックの測定値としきい値に基づいて行われます。最適化の一部として、PfR は BGP ルートまたはスタティック ルートを本社ネットワークに導入します。BGP およびスタティック ルートの最適化については、「 Understanding Performance Routing 」モジュールを参照してください。
IP SLA Responder をイネーブルにするには、図 4 のリモート オフィス ネットワークのルータ R1 で次のように設定します。
アクティブ プローブを使用してすべてのトラフィック（音声トラフィックを含む）を最適化するには、図 4 の本社ネットワークにあるいずれかの BR ルータで次のように設定します。
次の作業
このマニュアルは、PfR の特殊な実装について説明しており、PfR テクノロジーに詳しいユーザを対象としています。PfR の詳細については、「関連資料」に記載された資料を参照してください。
参考資料
ここでは、PfR アクティブ プローブを使用した音声トラフィックの最適化に関する参考資料について説明します。
関連資料
|
|
|
|---|---|
Cisco PfR コマンド（コマンド構文の詳細、コマンド モード、コマンド履歴、デフォルト、使用上の注意事項、および例） |
|
「 Understanding Performance Routing 」モジュール |
|
シスコのテクニカル サポート
アクティブ プローブを使用した PfR 音声トラフィック最適化の機能情報
表 1 に、この機能のリリース履歴を示します。
プラットフォームのサポートおよびソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator を使用すると、ソフトウェア イメージがサポートする特定のソフトウェア リリース、機能セット、またはプラットフォームを確認できます。Cisco Feature Navigator には、 http://www.cisco.com/go/cfn からアクセスしてください。Cisco.com のアカウントは必要ありません。
（注） 表 1 には、一連のソフトウェア リリースのうち、特定の機能が初めて導入されたソフトウェア リリースだけが記載されています。その機能は、特に断りがない限り、それ以降の一連のソフトウェア リリースでもサポートされます。
