概要

機能

Cisco® Provider Connectivity Assurance Sensors GT および GT-S（旧 Accedian Skylight GT Element および GT-S Performance Element）は、超低遅延のパケット転送とジッター機能を備えたコンパクトな 1 ギガビット イーサネット プラットフォームです。Metro Ethernet Forum（MEF）タイプのサービスアシュアランスを必要とする高可用性アプリケーション向けに設計された Assurance Sensor GT/GT-S は、スケーラブルなサービス提供と高精度のパフォーマンスモニタリング用に最適化されています。キャリア イーサネット バックホールをマクロセルサイトに展開するモバイル事業者は、Assurance Sensor のネットワーキングと標準ベースの QoS モニタリング機能を組み合わせた機能を高く評価しています。ビジネス イーサネット サービス プロバイダーは、装置の優れた機能セット、信頼性、汎用性の高い電源オプション、およびパフォーマンスモニタリングを高く評価しており、スモールセル展開にも最適です。

Assurance Sensors GT および GT-S は、単一の小さなフットプリントでレイヤ 2 およびレイヤ 3 サービスを確立、検証、およびモニターするためのすべてのツールを提供します。これは、光リニアまたはリングトポロジを介して復元力のあるサービスを提供する場合、スイッチおよびルータに対する柔軟でスケーラブルな代替手段です。ゼロタッチプロビジョニングと IPv4/IPv6 管理により、各パフォーマンス要素の展開、管理、および保護が容易になります。

Cisco Provider Connectivity Assurance プラットフォームと完全に統合された GT/GT-S は、サービス提供の自動化、スケーラブルなメトリック収集、およびレポート作成をサポートします。また、実用的インサイトと機械学習により、サービスの開始を加速し、業務効率を向上させます。

GT/GT-S は、他の Provider Connectivity Assurance Sensor と相互運用することで、アプリケーションに合わせたスケーラブルなエンドツーエンドおよびコアツーエッジのパフォーマンスが保証されたネットワーキング ソリューションを提供します。

図 1. Cisco Provider Connectivity Assurance Sensor GT

次の表に、Cisco Provider Connectivity Assurance Sensor GT の機能を示します。

表 1. Cisco Provider Connectivity Assurance Sensor GT の機能

機能

説明

フォーム ファクタ

1 RU

ラック マウント

標準の 48.3 cm（19 インチ）または 58.42 cm（23 インチ）ラック

エアーフロー

前面から背面

管理ポート

内蔵

RJ-45 コネクタ（10/100BASE-T）X 1

トラフィック ポート

GT：固定 SFP コネクタ X 2 、固定 RJ-45 コネクタ X 4

GT-S：固定 SFP コネクタ X 4

シリアルコンソールポート

RJ-45 シリアルコネクタ X 1（RS-232 またはドライ接点 X 2）

ファン

前後冷却ファン X 2

次の表に、Cisco Provider Connectivity Assurance Sensor GT の規制および標準コンプライアンス機能を示します。

表 2. 規制および標準コンプライアンス（モデル：NID4）

機能

説明

安全性

IEC 62368-1、EN IEC 62368-1、AS/NZS 62368.1、CSA/UL 62368-1、GB 4943.1、J62368-1、SASO- IEC 62368-1

EMC：エミッション（クラス A）

CISPR 32、IEC 61000-3-2、IEC 61000-3-3、EN 55032、EN 61000-3-2、EN 61000-3-3、 FCC Part 15（CFR 47）、ICES-003、AS/NZS CISPR 32、VCCI-CISPR 32、KS C 9832

EMC イミュニティ

CISPR 35、EN 55035、KS C 9835

Telco

NEBS レベル 3：GR-63、GR-1089

RoHS

IEC 63000、EN IEC 63000

パッケージの内容

Cisco Provider Connectivity Assurance Sensor GT のパッケージ内容は次のとおりです。

  • Assurance Sensor GT（1）

  • ゴム製の脚（4）

  • Cisco Provider Connectivity Assurance Sensor GT

    このドキュメントには、ハードウェア設置ガイド、法規制の順守と安全に関する情報ガイド、保証、およびライセンスのページを示す URL と、Management Center のドキュメンテーション ポータルを示す QR コードが含まれています。


（注）

パッケージには、他の注文オプションを含めることができます。

シリアル番号の場所

シリアル番号（SN）と Media Access Control（MAC）アドレスは、Cisco Provider Connectivity Assurance Sensor GT の下部にあります。

前面パネル

次の図に、Cisco Provider Connectivity Assurance Sensor GT の前面パネルの機能を示します。LED の説明については、前面パネル LEDを参照してください。

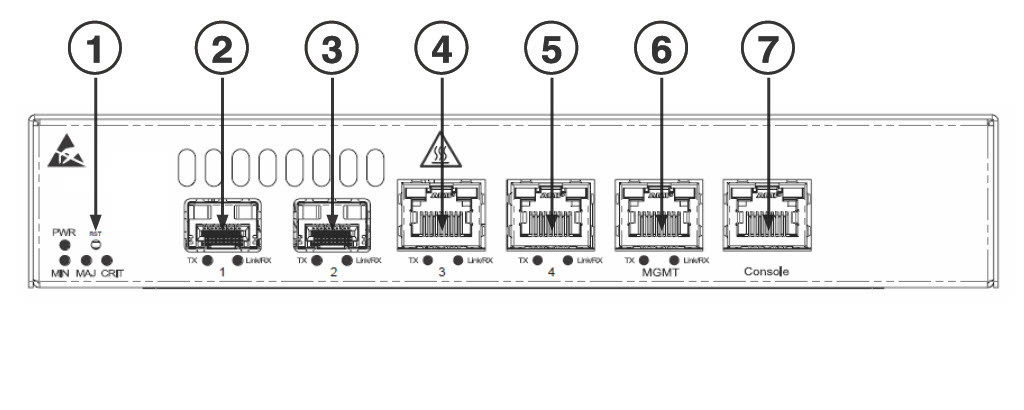

図 2. 前面パネル：Assurance Sensor GT

1

RST

システムリセットボタン

（注）



RST ボタンを 5 秒以上押して、装置を工場出荷時の設定にリセットします。

警告



サービスに影響あり（Service-affecting）

2

トラフィックポート 1

SFP コネクタ（10/100/1000BASE-X）

3

トラフィックポート 2

SFP コネクタ（10/100/1000BASE-X）

4

トラフィックポート 3

RJ-45 コネクタ（10/100/1000BASE-T）

5

トラフィックポート 4

RJ-45 コネクタ（10/100/1000BASE-T）

6

管理ポート

RJ-45 コネクタ（10/100BASE-T）

7

コンソール/ドライ接点

RJ-45 コネクタ（RS-232 またはドライ接点 X 2）

詳細については、「ドライ接点入力」を参照してください。

（注）



同時に使用することはできません。

注意



ドライ接点インターフェイスは、厳密には安全超低電圧（SELV）です。

—

次の図に、Cisco Provider Connectivity Assurance Sensor GT-S の前面パネルの機能を示します。LED の説明については、前面パネル LEDを参照してください。

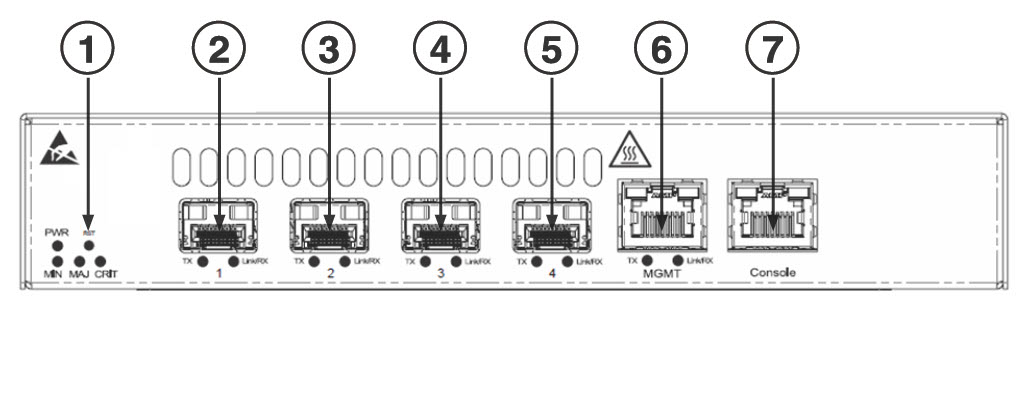

図 3. 前面パネル：Assurance Sensor GT-S

1

RST

システムリセットボタン

（注）



RST ボタンを 5 秒以上押して、装置を工場出荷時の設定にリセットします。

警告



サービスに影響あり（Service-affecting）

2

トラフィックポート 1

SFP コネクタ（10/100/1000BASE-X）

3

トラフィックポート 2

SFP コネクタ（10/100/1000BASE-X）

4

トラフィックポート 3

SFP コネクタ（10/100/1000BASE-X）

5

トラフィックポート 4

SFP コネクタ（10/100/1000BASE-X）

6

管理ポート

RJ-45 コネクタ（10/100BASE-T）

7

コンソール/ドライ接点

RJ-45 コネクタ（RS-232 またはドライ接点 X 2）

詳細については、「ドライ接点入力」を参照してください。

（注）



同時に使用することはできません。

注意



ドライ接点インターフェイスは、厳密には安全超低電圧（SELV）です。

—
図 4. ドライ接点入力

1

ドライ接点 1

2

未接続

3

TX データ

4

接地

5

アース端子

6

RX データ

7

未接続

8

ドライ接点 2

前面パネル LED

次の図に、前面パネルの LED を示し、それらの状態について説明します。

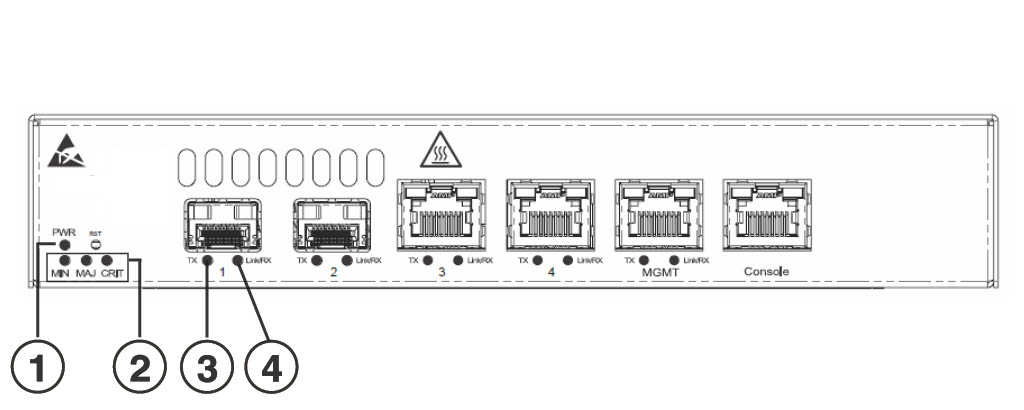

図 5. 前面パネルの LED とそれらの状態

1

PWR LED

  • 消灯：デバイスの電源が入っていません。

  • 緑：デバイスの電源が入っています。

2

MIN MAJ CRIT LED

  • MIN

    黄色：マイナーアラーム条件があります。

  • MAJ

    赤：メジャーアラーム条件があります。

  • CRIT

    赤：重大なアラーム条件があります。

3

TX LED

  • 消灯：ポートはデータを送信していません。

  • 緑の点滅：ポートはデータを送信しています。

4

リンク/RX LED

  • 消灯：リンクは非アクティブです。

  • 緑：リンクはアクティブです。

  • 緑の点滅：ポートはデータを受信しています。

背面パネル

Cisco Provider Connectivity Assurance Sensor GT は、次の背面パネル構成で注文できます。

  • 単一の AC 電源

  • デュアル AC 電源

  • DC 電源

次の図に、Cisco Provider Connectivity Assurance Sensor GT の背面パネルを示します。

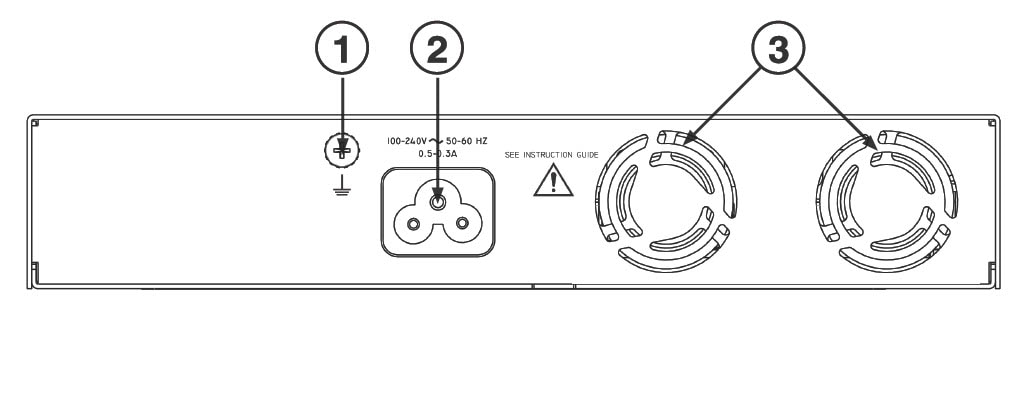

図 6. 単一の AC 電源
図 7. デュアル AC 電源

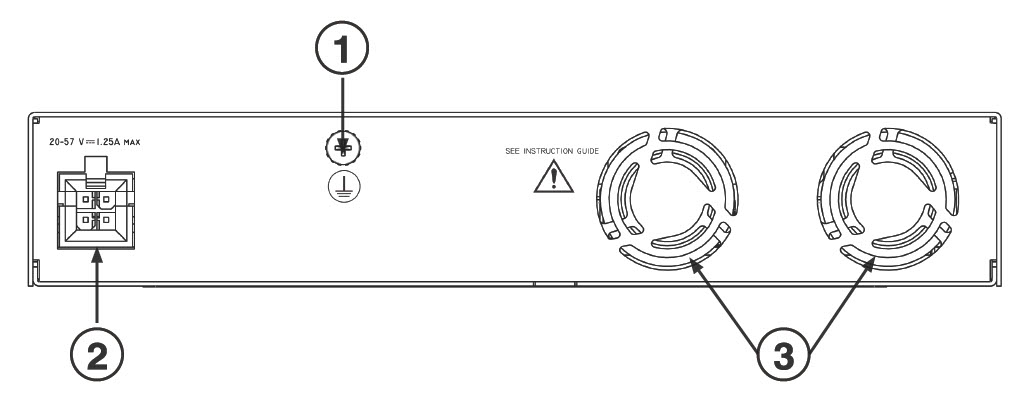

図 8. DC 電源

1

アース ラグ

装置の保護接地点または機能接地点

2

電源入力

AC（単一またはデュアル）または DC（デュアルフィード）

3

システムファン

エアーフロー排気口

—

電源モジュール

次の表に、Cisco Provider Connectivity Assurance Sensor GT で使用される各電源の仕様を示します。

表 3. 電力仕様

説明

仕様

入力電力定格

AC：100 ～ 240 V AC、50 ～ 60 Hz、0.5 ～ 0.3 A 最大

DC：20 ～ 57 V DC、1.25 A 最大

出力電力定格

SFP：ポートあたり 1.5 W 最大、すべてのポートの合計で 5 W 最大

消費電力

22 W 最大（75 BTU/時最大）

ハードウェア仕様

次の表に、Cisco Provider Connectivity Assurance Sensor GT のハードウェア仕様を示します。

サイズ（高さ X 幅 X 奥行）

3.8 X 20.0 X 17.2 cm（1.5 X 7.9 X 6.8 インチ）

重み

1.35 kg（3 ポンド）

温度

動作時：

  • 商用時：0 ～ 50 °C（32 ～ 122 °F）

  • 強化時：-40 ～ 65 °C（-40 ～ 149 °F）

保管時：-40 ～ 70 °C（-40 ～ 158 °F）

湿度

動作時：5 ～ 85% RH（結露しないこと）

保管時：5 ～ 95% RH（結露しないこと）

高度

最大：海抜 2,000 m（6,600 フィート）

製品 ID 番号

次の表に、Cisco Provider Connectivity Assurance Sensor GT に関連付けられている現場交換可能な PID を示します。内部コンポーネントに障害が発生した場合は、返品許可（RMA）を取得する必要があります。詳細については、「Cisco Returns Portal 」を参照してください。

表 4. Cisco Provider Connectivity Assurance Sensor GT PID

PID

説明

SKY-GT-A

RJ-45 X 2 + SFP X 2：単一の内部 AC 電源

SKY-GT-AA

RJ-45 X 2 + SFP X 2：デュアル内部 AC 電源

SKY-GT-H-DD

RJ-45 X 2 + SFP X 2：デュアル DC 電源：強化

SKY-GTS-A

SFP X 4：単一の内部 AC 電源

SKY-GTS-AA

SFP X 4：デュアル内部 AC 電源

SKY-GTS-H-DD

SFP X 4：デュアル DC 電源：強化

電源コードの仕様

AC 電源入力ごとに個別の電源コードが必要です。電源コードは、Cisco Provider Connectivity Assurance Sensor GT への接続に使用できます。

システムのオプションの電源コードを注文しない場合は、ユーザーの責任で製品に適した電源コードを選択します。この製品と互換性がない電源コードを使用すると、電気の安全性に関する危険が生じる可能性があります。

PID

 説明

SKY-PC-NA

 北米：C5 終端

SKY-PC-EUR

 ヨーロッパ：C5 終端

SKY-PC-UK

 英国：C5 終端

SKY-PC-JPN

 日本：C5 終端

SKY-PC-IND

 インド：C5 終端

SKY-PC-SIN

 シンガポール：C5 終端

SKY-PC-AUS

 オーストラリア/ニュージーランド：C5 終端

SKY-PC-SWI

 スイス：C5 終端

SKY-PC-ITA

 イタリア：C5 終端

SKY-PC-ISL

 イスラエル：C5 終端

SKY-PC-TWN

 台湾：C5 終端

SKY-PC-ARG

 アルゼンチン：C5 終端

SKY-PC-BRZ

 ブラジル：C5 終端

SKY-PC-C20

 C20：C5 終端

SKY-PC-C14

 C14：C5 終端

SKY-PC-CHN

 中国：C5 終端

（注）

Cisco Provider Connectivity Assurance Sensor GT 用に承認された電源コードのみがサポートされます。
