章のタイトル： HBA カードの考慮事項
HBA カードの考慮事項
サポートされる HBA と必要なケーブル
表 C-1 は、このノードでサポートされる HBA オプションとケーブル要件の一覧です。
|
|
|
最大制御ドライブ数 |
|
|
|
|---|---|---|---|---|---|
|
|
HBA カードのファームウェア互換性
HBA 上のファームウェアに、ノード上にインストールされている Cisco IMC および BIOS の現行バージョンとの互換性があることを確認する必要があります。互換性がない場合は、HBA ファームウェアを適宜アップグレードまたはダウングレードします。
お使いのリリースの GUI または CLI『 Cisco UCS Manager Firmware Management Guide 』の手順を使用します。
HBA の配線
ケーブル配線

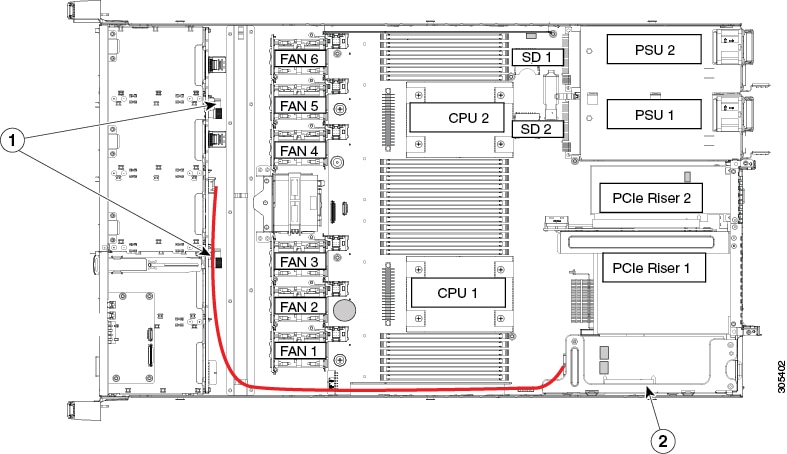

このノードの RAID コントローラ コネクタを図 C-1 に示します。
赤色の線は、シスコ モジュラ HBA カードからドライブ バックプレーンまでの、推奨されるケーブル配線路を示しています。シャーシ側面のケーブル ガイドでケーブルを配線できます。
|
|
|
Cisco HX220c M4 ノードの配線
Cisco UCS 12G モジュラ HBA の配線
この非 RAID オプションは最大 8 台の SAS/SATA ドライブを制御できます。
必須の UCS-220CBLMR8= ケーブル キットには、一方の端に 1 つの mini-SAS HD ダブル コネクタ、もう一方の端に 2 つの mini-SAS HD シングル コネクタが装備された、1 本の Y 字型ケーブルが付属しています。
ステップ 1 mini-SAS ダブル コネクタを、モジュラ HBA カードに接続します。
ステップ 2 シングル コネクタ PORT A を、バックプレーン上の PORT A コネクタに接続します。
ステップ 3 シングル コネクタ PORT B を、バックプレーン上の PORT B コネクタに接続します。
