Azure ネットワークのルーティングテーブルを更新するには、まず Cisco Catalyst 8000V ルータを認証する必要があります。これは、Azure Active Directory で Cisco Catalyst 8000V ルータを表すアプリケーションを作成することによって実現されます。権限が付与されたアプリケーションを使用して、Azure ネットワークリソースにアクセスできます。

次の 2 つのメカニズムを使用してアプリケーションを作成できます。

• システム割り当ての管理対象 ID：Azure は自動的にアプリケーションを作成し、それをルータにバインドします。このメカニズムは、以前は Azure による管理対象サービス ID と呼ばれていました。

• Azure Active Directory への手動アプリケーション登録：ここでは、ユーザーは Cisco Catalyst 8000V ルータを表すアプリケーションを Azure Active Directory に作成します。

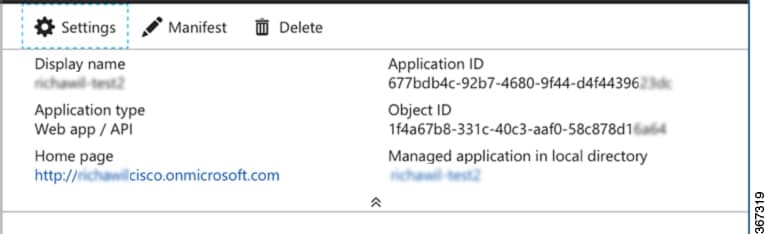

ルータを表すアプリケーションを作成することで、Azure Active Directory で管理対象 ID を手動で作成できます。アプリケーションには、テナント ID、アプリケーション ID、およびアプリケーションキーの、一連の識別子が割り当てられます。これらのアプリケーション識別子は、デフォルトの AAD アプリケーションとして、または個々の冗長ノード内のいずれかで、ハイアベイラビリティ機能で設定する必要があります。

または、Cisco Catalyst 8000V を作成するときに、Cisco Catalyst 8000V インスタンスのシステム割り当て管理対象 ID を作成するように Azure を構成できます。この場合、ハイアベイラビリティ機能でアプリケーション識別子を設定する必要はありません。つまり、アプリケーションのテナント ID、アプリケーション ID、およびアプリケーションキーの設定がない場合、ハイアベイラビリティ機能は、Cisco Catalyst 8000V ルータがシステム割り当ての管理対象 ID を使用していると想定します。

Cisco Catalyst 8000V ルータを作成するときに、Azure によってシステム管理対象 ID が割り当てられるように有効にすることができます。Azure Marketplace から Cisco Catalyst 8000V ルータを作成するには、次の 2 つの方法があります。

• ソリューションテンプレート：Cisco Catalyst 8000V ルータは他の Azure リソースとともに作成され、1 つのステップでネットワーキング ソリューションが作成されます。

• スタンドアロン：スタンドアロン Cisco Catalyst 8000V は、通常は既存の仮想ネットワーク内に、基本 Cisco Catalyst 8000V イメージを使用して作成されます。

Azure マーケットプレイスで提供されているソリューションテンプレートのいずれかを使用して Cisco Catalyst 8000V ルータを作成すると、Cisco Catalyst 8000V のシステム割り当ての管理対象 ID がデフォルトで有効になります。基本 Cisco Catalyst 8000V イメージを使用してスタンドアロン Cisco Catalyst 8000V を作成すると、次の図に示すように、システム管理対象 ID が有効になります。

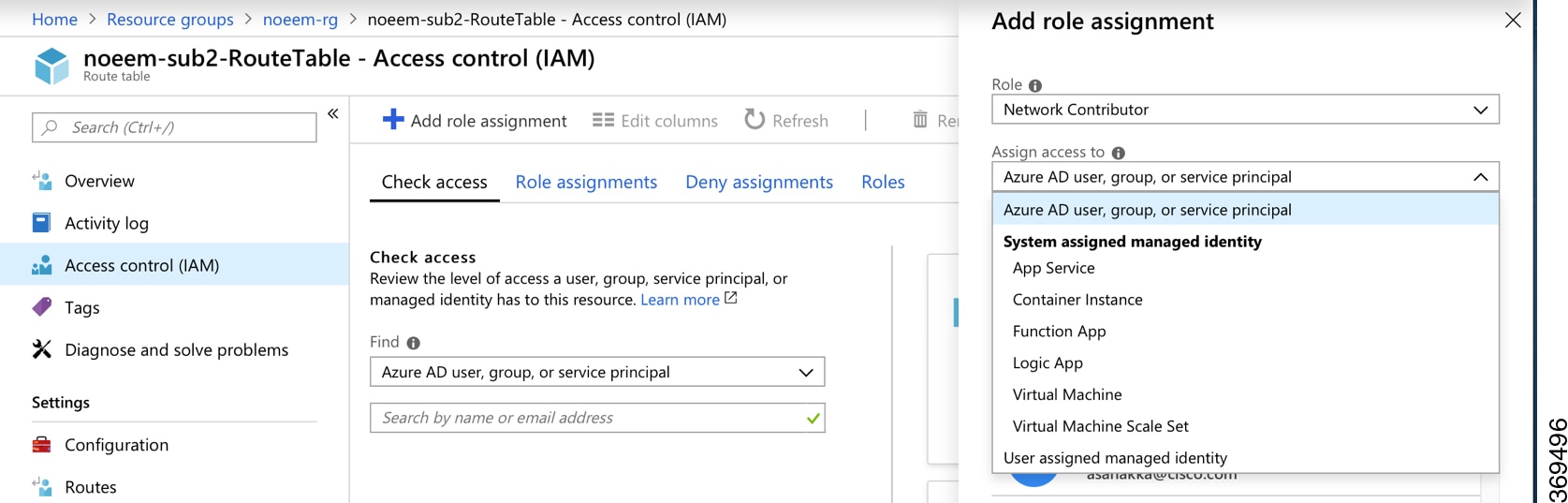

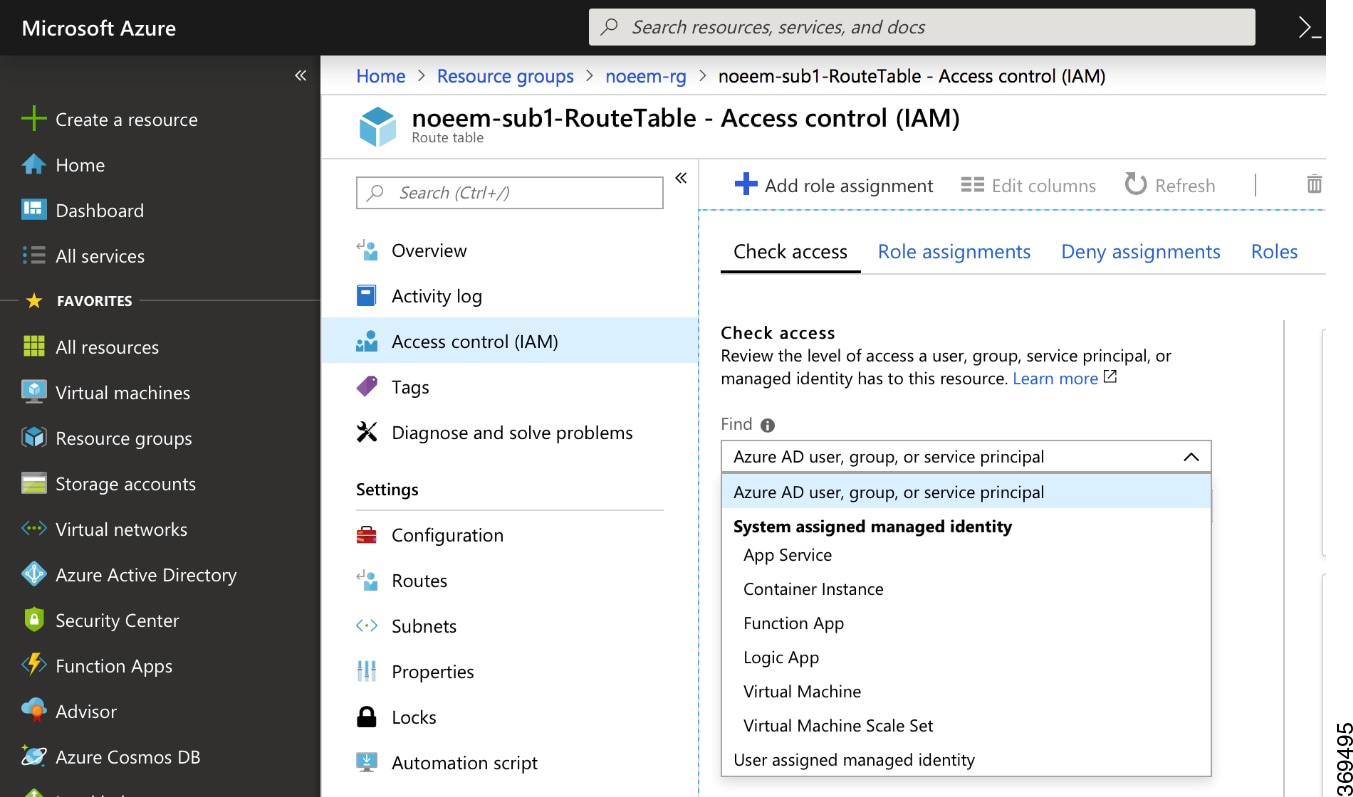

ユーザー割り当ての ID として手動で作成されたか、またはシステム割り当ての ID かにかかわらず、Azure Active Directory 内のアプリケーションを管理するためにゲストシェル環境で実行できる一連のユーティリティスクリプトがあります。次の項では、これらのスクリプトの使用方法と、Cisco Catalyst 8000V ルータの認証に使用される冗長ノードとアプリケーション間のバインディングを設定する方法について説明します。

• ユーザー定義アプリケーションの管理：Cisco Catalyst 8000V ルータにユーザー割り当て ID を使用することを選択した場合は、Azure Active Directory で作成されたアプリケーションをハイアベイラビリティ機能で設定する必要があります。アプリケーションは、すべての冗長ノードまたは個々の冗長ノードに使用されるデフォルトのアプリケーションとして設定できます。

• デフォルトアプリケーションの設定：set_default_aad_app スクリプトを使用して、ユーザー割り当てのアプリケーションをデフォルトアプリケーションとして設定すると、冗長ノードに個別のアプリケーションが設定されていない限り、すべての冗長ノードで指定されたアプリケーションが認証に使用されます。

[guestshell@guestshell]$ set_default_aad_app.py -p azure -d c4426c0b-036f-4bfb-b2d4-5c910c5389d6 -a 3d6e2ef4-8160-4092-911d-53c8f68ba808 -k hZFvMGfzJuwFiukez27e/duyztom1bj7QL0Yix+KY9c=

[guestshell@guestshell]$ set_default_aad_app.py -h
usage: set_default_aad_app.py [-h] -p {azure,azusgov,azchina} -a A -d D -k K
AAD Application
required arguments:
  -p {azure,azusgov,azchina}	<cloud_provider> {azure | azusgov | azchina}
  -a A                  		to add the applicationId
  -d D                  		to add the tenantId
  -k K                  		to add the applicationKey

デフォルトのユーザー割り当てアプリケーション設定をクリアするには、clear_default_aad_app スクリプトを使用します。

[guestshell@guestshell]$ clear_default_aad_app.py

ユーザー割り当てアプリケーションを作成し、そのアプリケーションを個々の冗長ノードに関連付けると、これらのアプリケーションに関する情報がメモリにキャッシュされます。show_auth_applications.py スクリプトを使用して、既知のアプリケーションのリストを表示できます。clear_aad_application_list スクリプトを使用してキャッシュをクリアします。

[guestshell@guestshell]$ clear_aad_application_list.py

次のスクリプトを使用して、すべてのアプリケーション（ユーザー割り当てまたはシステム割り当て）を管理します。

[guestshell@guestshell]$ show_auth_applications.py

[guestshell@guestshell]$ clear_token.py

[guestshell@guestshell]$ refresh_token.py

Microsoft Azure のルートテーブルは、さまざまなエントリタイプをサポートしています。ルートのエントリタイプは、仮想ネットワークゲートウェイ、インターネット、または仮想アプライアンスのいずれかです。ネクストホップアドレスは、Azure ネットワーク内のリソースを識別します。

エントリタイプが [Virtual network gateway] または [Internet] のルートには、ネクストホップの明示的な IP アドレスがなく、ハイアベイラビリティ機能ではサポートされません。

Cisco Catalyst 8000V インスタンスでハイアベイラビリティを設定すると、障害発生時に更新される個々のルートを指定できます。個々のルートが仮想アプライアンスのエントリタイプを持つように設定されていることを確認します。ルートテーブル内のすべてのエントリを表す冗長ノードを設定する場合は、すべてのルートのエントリタイプが仮想アプライアンスであることを確認します。

ルータの NIC0 にネットワーク セキュリティ グループが接続されている場合は、BFD プロトコルがインターフェイスを通過できるようにする必要があります。ポート 4789 および 4790 の通過を許可するインバウンドおよびアウトバウンド セキュリティ ルールを設定します。

コンソールタイムアウトの設定

Cisco Catalyst 8000V ルータへの SSH セッションを開始するときは、端末の VTY タイムアウトを無限に設定しないでください。つまり、exec-timeout 0 0 のように設定しないでください。タイムアウトにはゼロ以外の値を使用します。たとえば、exec-timeout 4 0 などです。このコマンドは、4 分 0 秒のタイムアウトを指定します。exec-timeout 0 0 コマンドを使用すると、Azure が 4 ～ 30 分のコンソールアイドル期間のタイムアウトを強制するため、問題が発生します。アイドルタイマーが期限切れになると、Azure は SSH セッションを切断します。しかし、exec-timeout 0 0 コンフィギュレーション コマンドによってタイムアウトが無限に設定されていると、セッションは Cisco Catalyst 8000V からはクリアされません。切断により、端末セッションが孤立します。Cisco Catalyst 8000V のセッションは無期限に開いたままになります。新しい SSH セッションを確立しようとすると、新しい仮想端末セッションが使用されます。このパターンが続くと、許可されている同時端末セッションの最大数に達し、新しいセッションを確立できなくなります。exec-timeout コマンドを正しく設定することに加えて、次の例に示すコマンドを使用して、アイドル状態の仮想端末セッションを削除することもお勧めします。

RouterA# show users
Line User Host(s) Idle Location
2 vty 0 cisco idle 00:07:40 128.107.241.177
* 3 vty 1 cisco idle 00:00:00 128.107.241.177
RouterA# clear line 2

（注）	上記のシナリオの回避策が効果がない場合は、最後の手段として、Azure ポータルで Cisco Catalyst 8000V ルータを再起動できます。
