次に、IOS-XE リリース 17.4.1 の IR1101 で使用可能な新機能を示します。
次の機能が IoT ルーティングに導入されました。
Cisco Cyber Vision サポート機能については、この章で後述します。
アウトオブバンド管理については、次を参照してください。 https://www.cisco.com/c/en/us/td/docs/routers/access/1101/software/configuration/guide/b_IR1101config/m-out-of-band-management.html
Small Form-Factor Pluggable（SFP）ネットワーク インターフェイス モジュールを使用した DSL 機能は次のとおりです。 https://www.cisco.com/c/en/us/td/docs/routers/access/1101/software/configuration/guide/b_IR1101config/m_configuring_dsl.html
Cisco Cyber Vision Center（CVC）は、制御ネットワークとデータネットワークをリアルタイムでモニタすることにより、産業用制御システム（ICS）全体の産業用 IoT ネットワークの可視性を高めます。リリース 17.4 以降の IoT IOS-XE プラットフォームでは、IOX Cyber Vision センサーを展開することで CVC の統合がサポートされます。このセンサーを IoT ルータに展開すると、プラットフォームは IOX アプリケーションからのトラフィックを Cyber Vision Center に転送してリアルタイムでモニタし、キャプチャした PCAP ファイルを IOX アプリケーションから Vision Center に転送できます。
|
ステップ 1 |
次の場所から、シスコがサポートしている Cyber Vision IOX アプリケーションをダウンロードします。 https://software.cisco.com/download/home/286325414/type/286325316/release/3.1.1?catid=268438162 Cisco Cyber Vision Sensor IOx Application 3.1.1 for IE3400 and IR1101 を選択します。 |
|
ステップ 2 |
仮想マシンまたは任意のハイパーバイザに CVC バージョン 3.1.1 をインストールします。次の場所は、さまざまなバージョンの CVC のダウンロードリンクです。 https://software.cisco.com/download/home/286325414/type Cisco Cyber Vision リリース 3.1.1 のリリースノート： |
|
ステップ 3 |
CVC センサーには 2 つの VirtualPort Group インターフェイスが必要です。一つは IOx トラフィック用であり、もう一つは物理インターフェース、SVI、トンネルインターフェース等の ERSPAN ソースでミラーされたトラフィック用です。次の図を参照してください。
|
|
ステップ 4 |
CVC センサーの展開は、LMGUI または CLI からインストールできます。 |
物理ポートと仮想ポートの設定：
interface virtualportgroup 0
ip address 169.254.1.1 255.255.255.252
interface virtualportgroup 1
ip nat inside
ip address 169.254.0.1 255.255.255.252
interface gi0/0/0
ip address 101.0.0.151 255.255.255.0
ip nat outside
no shut
ERSPAN 設定：
monitor session 1 type erspan-source
source interface Gi0/0/0
no shutdown
destination
erspan-id 1
mtu 1464
ip address 169.254.1.2
origin ip address 169.254.1.1
アクセスリストを使用した NAT 設定：
ip nat inside source list NAT_ACL interface Gi0/0/0 overload
ip access-list standard NAT_ACL
10 permit 169.254.0.0 0.0.0.3
CLI を使用してアプリケーションをインストールするには、CVC センサーをブートフラッシュ、USB、または mSATA にコピーします。次に、アプリケーションホスティング CLI を使用してアプリケーションをインストールし、Docker オプションを指定してからアプリケーションをアクティブ化します。次に例を示します。
Router(config-if)#iox
Router# app-hosting install app-id <app-id> package {bootflash:/|usbflash0:|msata:}
app-hosting appid <app-id>
app-vnic gateway0 virtualportgroup 0 guest-interface 0
guest-ipaddress 169.254.1.2 netmask 255.255.255.252
app-vnic gateway1 virtualportgroup 1 guest-interface 1
guest-ipaddress 169.254.0.2 netmask 255.255.255.252
app-default-gateway 169.254.0.1 guest-interface 1
app-resource docker
run-opts 1 "--rm --tmpfs /tmp:rw,size=128m"
Router# app-hosting {activate|start|stop|deactivate|uninstall} app-id <app-id>
LMGUI に到達するには、次を設定します。
iox
ip http server
ip http secure-server
ip http authentication local
Username cisco privilege 15 password cisco
Login URL: http://<Mgmt_IP>/iox/login
その他の詳細については、次を参照してください。 LM GUI を使用した CVC センサーのインストール
|
ステップ 1 |

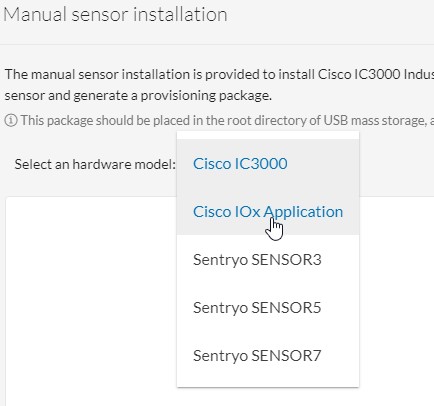

ログインして次の場所に移動し、CVC に IOS-XE ルータの詳細を登録します。 Admin > Sensors > Install Sensor Manually 次に、[Cisco IOx Application] をクリックします。次を参照してください。
|
|
ステップ 2 |

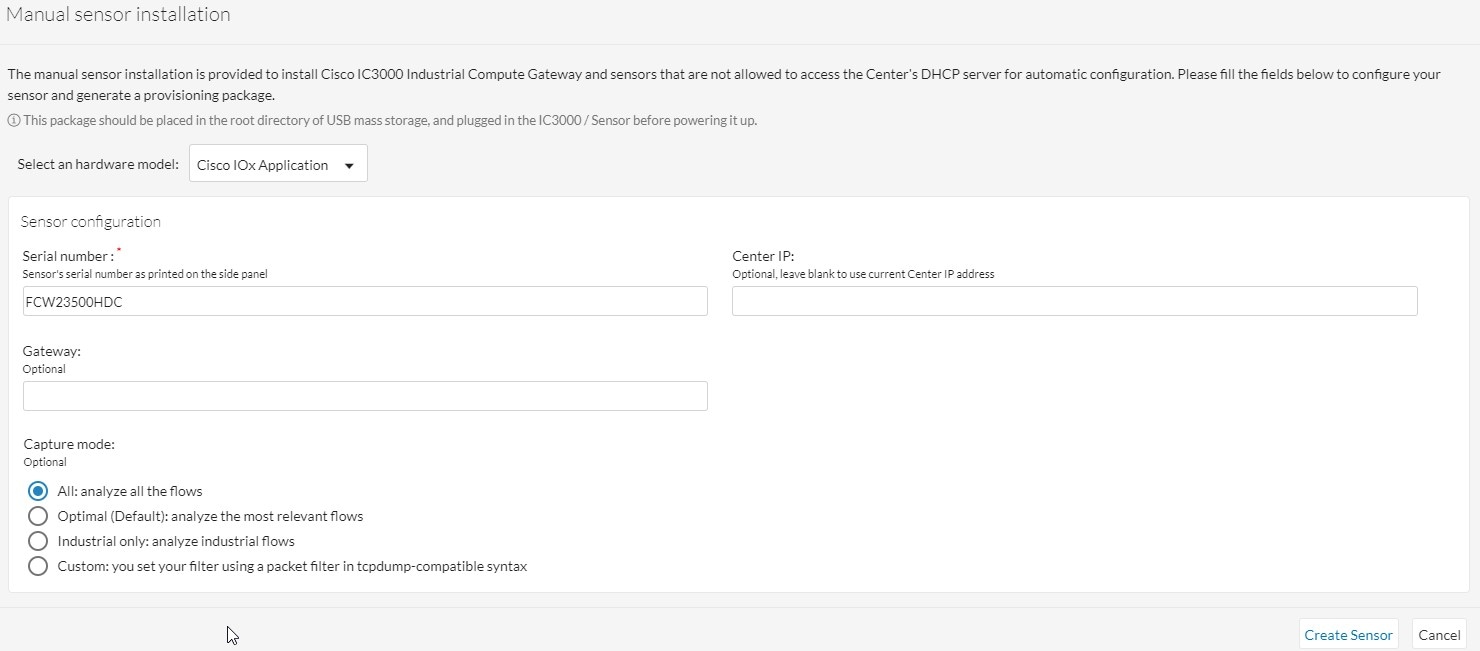

ルータのシリアル番号を入力します。show inventory の出力と完全に一致する必要があります。次に [Create Sensor ] をクリックします。次を参照してください。
|
|
ステップ 3 |

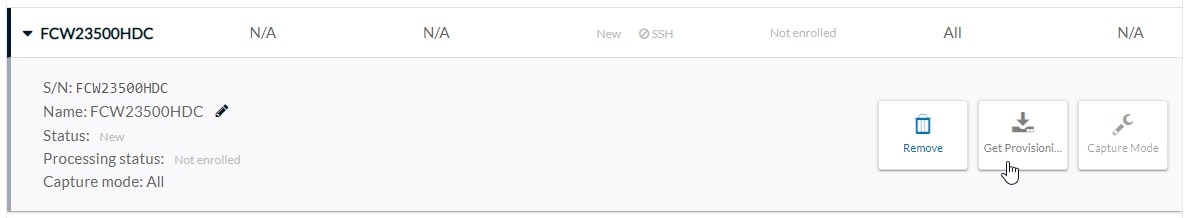

[Get Provisioning File] をクリックして、CVC からプロビジョニングファイルを生成します。次を参照してください。
|
|
ステップ 4 |
ローカルディレクトリにプロビジョニングファイルをダウンロードします。ファイルは次のようなファイル名の zip ファイルとして提供されます。 例: |
|
ステップ 5 |
LM GUI を使用して、プロビジョニングファイルをルータにインポートします。LM GUI アプリケーションから次の場所に移動します。 Applications > CVC App (Application Name) > Manage > App-DataDir 次を参照してください。
|
|
ステップ 6 |

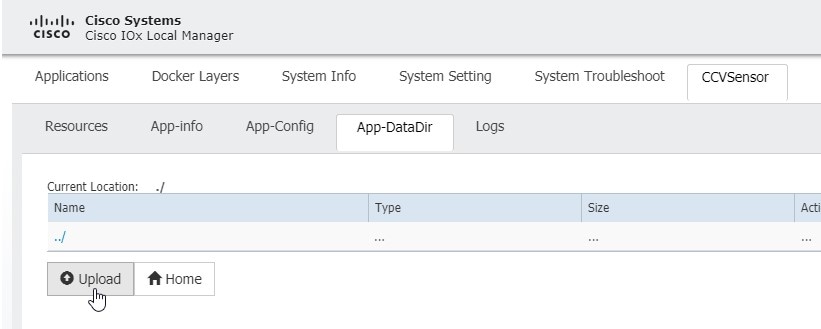

[Upload ] をクリックします。[Upload Configuration] ウィンドウが表示されます。ダウンロードしたプロビジョニング済みのファイルを同じ名前で CVC からアップロードします。次を参照してください。
|
|
ステップ 7 |

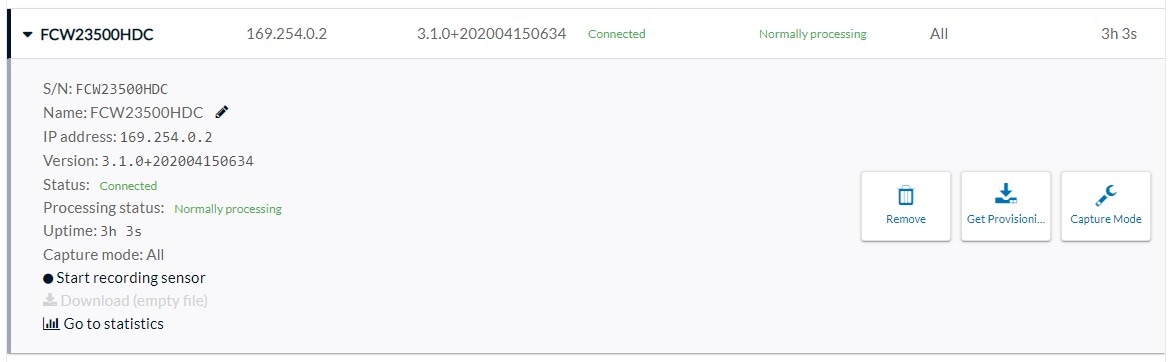

CVC の認証を確認します。インストールされているセンサーのステータスが Connected または Waiting for Data に変更されたかどうかを検証します。次を参照してください。
|
|
ステップ 1 |
CVC とルータ間で日時を同期します。ライブトラフィックをキャプチャするには、ルータと CVC の間に正確なクロック同期が必要です。 |
|
ステップ 2 |
IOX トラフィックをシミュレートするか、またはキャプチャされた PCAP ファイルを再生します。ルータにインストールされている CVC センサーは Docker アプリです。アプリのコンソールにログインするには、次のコマンドを実行します。 例: |
|
ステップ 3 |
LM-GUI から PCAP ファイルをアプリケーションにアップロードします。次のとおりに移動します。 Applications > CVC App (Application Name) > Manage >App-Dir 次のコマンドは、PCAP ファイルの再生方法を示しています。 例: |
|
ステップ 4 |

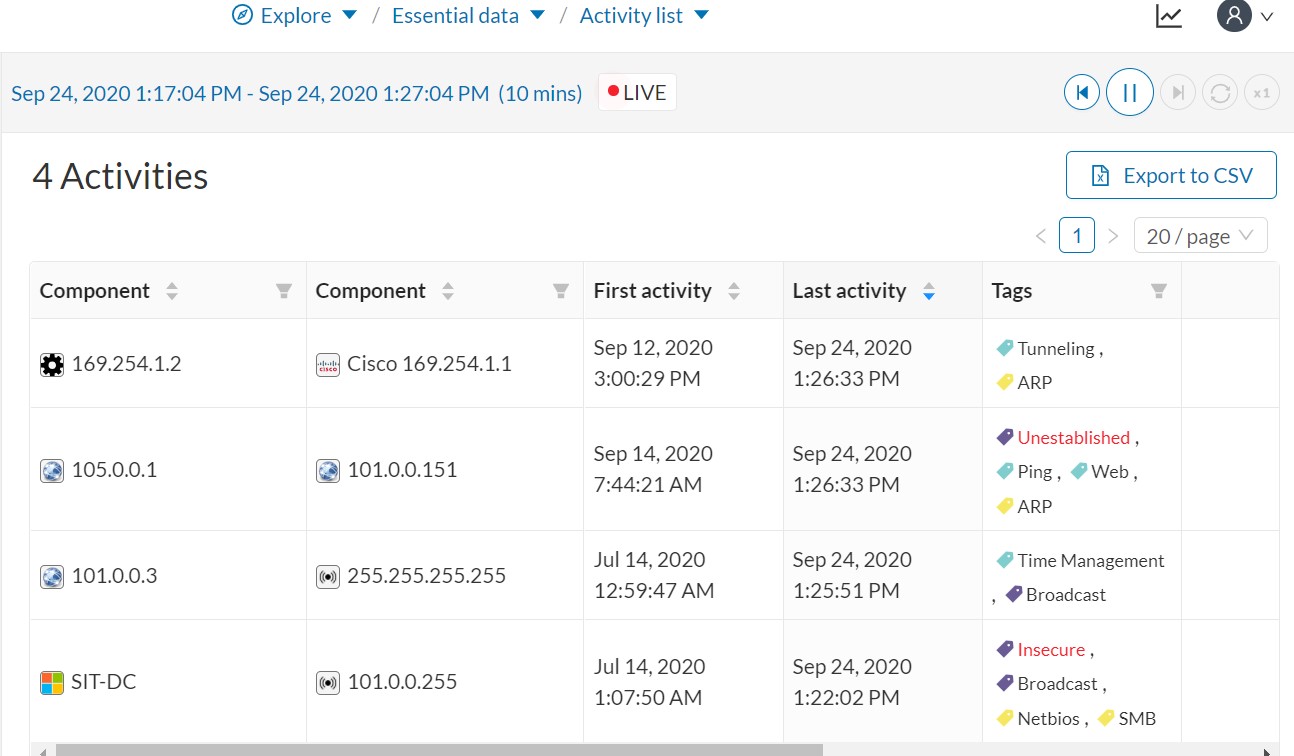

CVC のトラフィックをモニタします。次の場所に移動します。 Explore > Essential Data > Activity List 次を参照してください。
|
|
ステップ 1 |

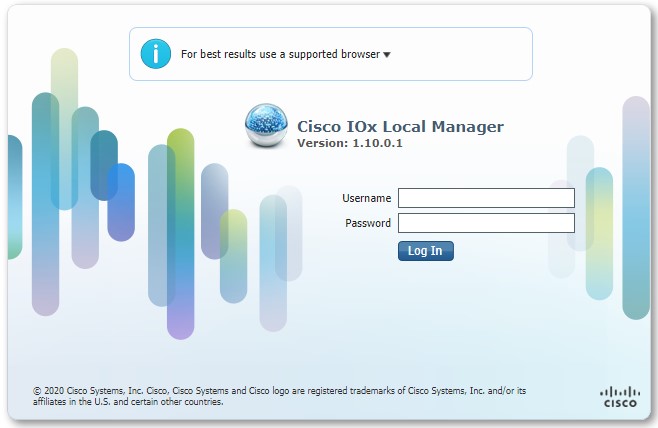

ユーザアカウントとパスワードを使用してログインします。
|
||
|
ステップ 2 |
センサー仮想アプリケーションをインストールします。ログインすると、次のメニューが表示されます。
|
||
|
ステップ 3 |

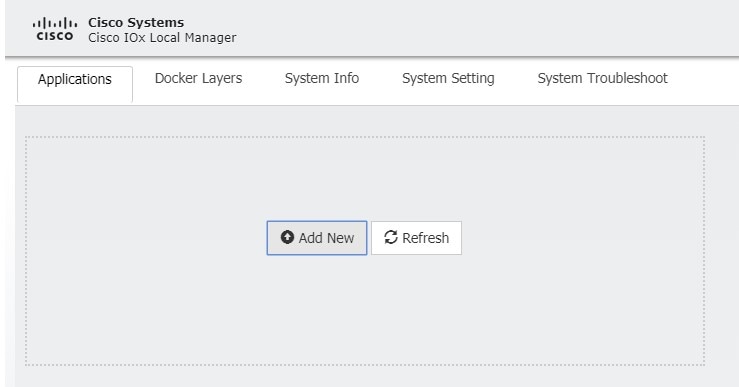

[Add New ] をクリックします。アプリケーションファイル（CiscoCyberVision-IOx-aarch64-xxx.tar など）に移動します。アプリケーションの名前（CCVSensor など）を追加します。 センサー仮想アプリケーションを設定します。次を参照してください。
|
||
|
ステップ 4 |

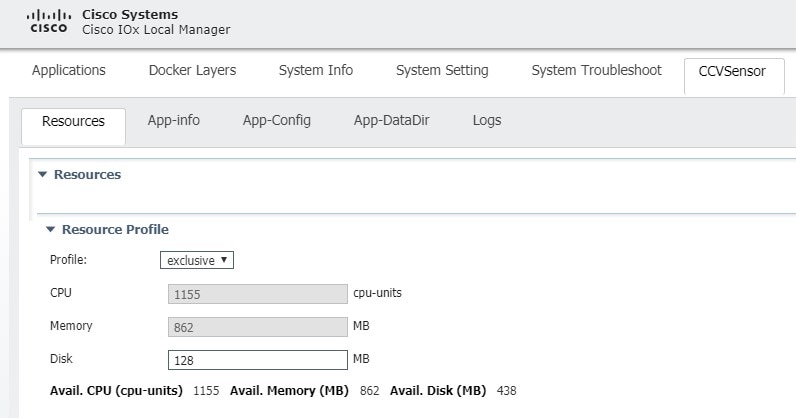

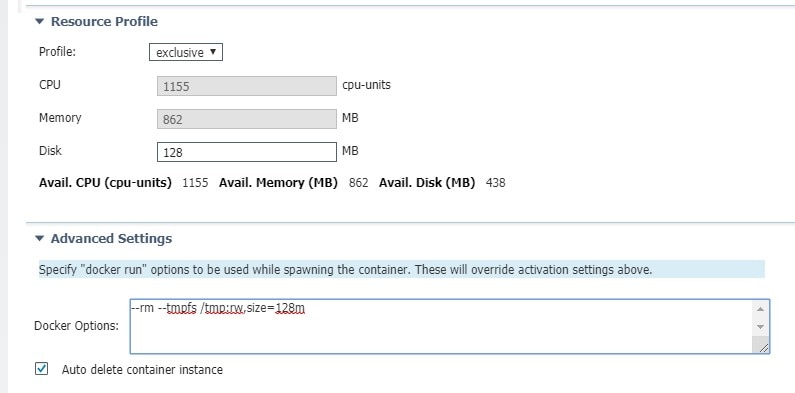

Activate をクリックして、センサーアプリケーションの設定を起動します。[CCVSensor ] タブをクリックし、[Resources ] をクリックします。次を参照してください。
ディスクサイズを 128 MB に変更します。
|
||
|
ステップ 5 |
Advanced Settings にアクセスします。詳細オプションで、[Docker Options] の横にあるテキスト領域に次を追加して、tmpfs を設定します。 --tmpfs /tmp:rw,size=128m
|
||
|
ステップ 6 |
Network Configuration セクション内のホスト上のインターフェイスにコンテナ内のインターフェイスをバインドします。 |
eth0 を設定するには、次の手順を実行します。
|
ステップ 1 |

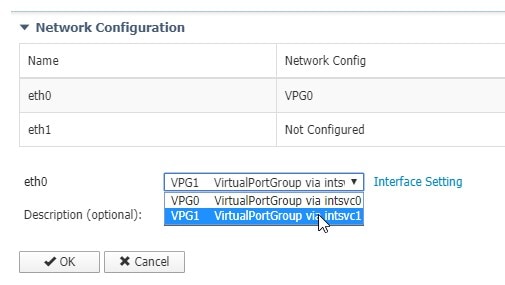

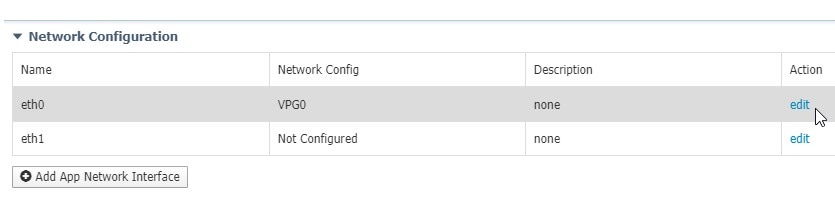

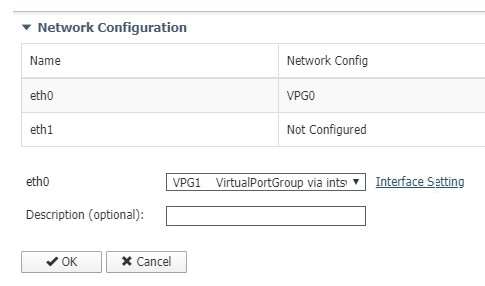

interface eth0 を選択し、[edit ] をクリックします。
|
|
ステップ 2 |
インターフェイス VPG1 を選択します。
|
|
ステップ 3 |
[Interface Setting ] をクリックします。
|
|
ステップ 4 |

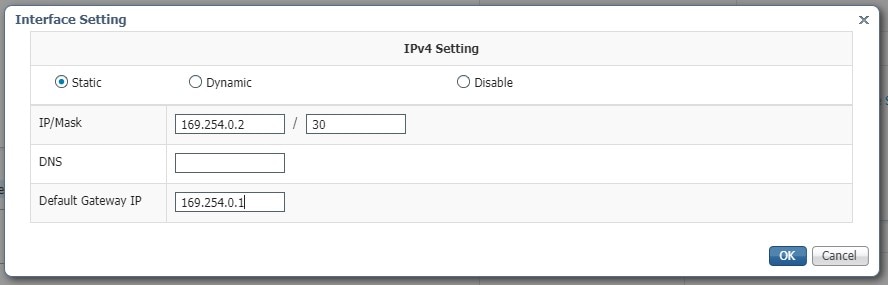

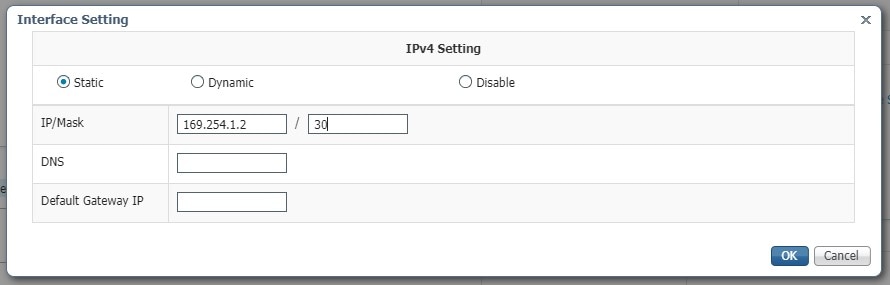

次の設定を適用します。
次に [OK ] をクリックします。
|
|
ステップ 5 |
もう一度 [OK ] をクリックします。
|
|
ステップ 6 |

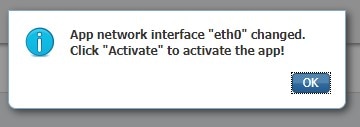

[Activate （SIP MWI notification mechanism）] ウィンドウが表示されます。[OK ] をクリックします。
|

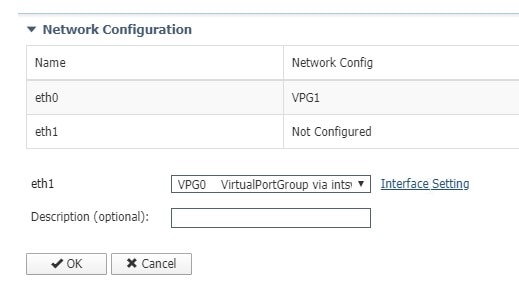

eth1 インターフェイスを設定するには、次の手順を実行します。
|
ステップ 1 |
VPG0 を選択します。
|
|
ステップ 2 |
Interface Setting をクリックして、次の設定を適用します。
|
これで、センサーアプリケーションがアクティブになります。
|
ステップ 1 |

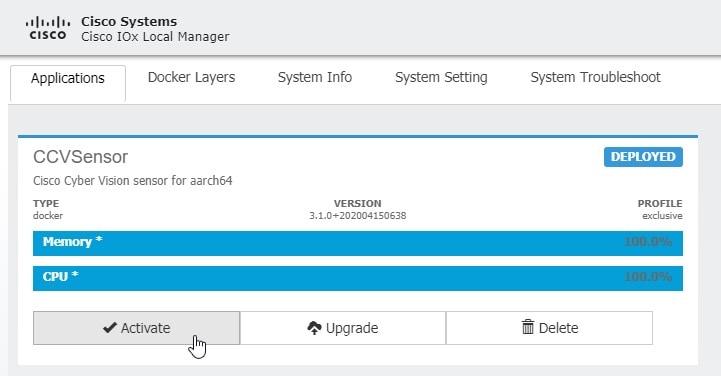

[Activate App ] をクリックします。次を参照してください。
|
|
ステップ 2 |

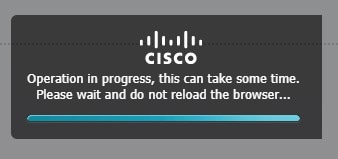

進捗状況ウィンドウが表示されます。これが完了するまでに数秒かかる場合があります。
|
|
ステップ 3 |
[Applications ] をクリックしてアプリのステータスを表示します。次を参照してください。
|
|
ステップ 4 |
アプリケーションがアクティブ化されており、起動する必要があります。 |
|
ステップ 1 |

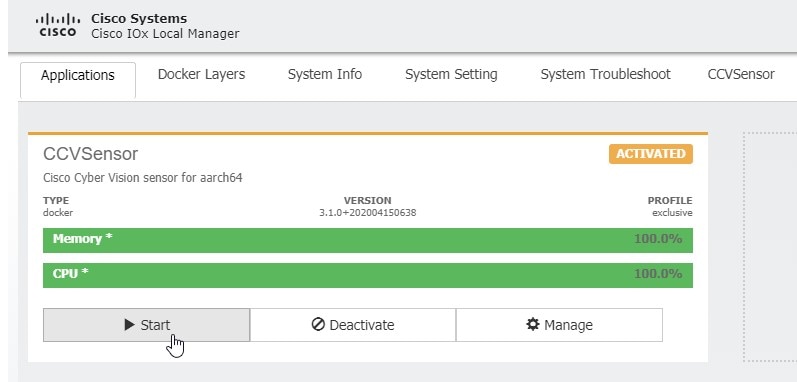

[Start ] をクリックします。次を参照してください。
|
|
ステップ 2 |
進捗状況ウィンドウが表示されます。これが完了するまでに数秒かかる場合があります。
|
|
ステップ 3 |
しばらくすると、アプリのステータスが実行中に変わります。
|
