Ethernet VPN（EVPN）Virtual Extensible LAN（VxLAN）Over Generic Routing Encapsulation（GRE）

この章は、次の項で構成されています。

概要

Ethernet VPN（EVPN）は、Network Virtualization Overlay（NVO; ネットワーク仮想化オーバーレイ）用の標準ベースの BGP 分散型コントロールプレーンであり、IP または IP/MPLS アンダーレイネットワーク上でレイヤー 2（ブリッジング）およびレイヤー 3（ルーティング）接続を提供します。

Virtual Extensible LAN（VxLAN）は、共有される共通の物理インフラストラクチャにおいて、柔軟で大規模なマルチテナント環境をサポートするためのソリューションです。物理データセンターネットワークでの転送プロトコルは IP と UDP です。

Generic Routing Encapsulation（GRE）は、仮想ポイントツーポイントプライベート接続を提供し、パケットをカプセル化して IP ベースのネットワーク経由で転送します。

このソリューションは、L3 IP ネットワークを介して L2 ブロードキャストドメインを拡張する機能をお客様に提供します。GRE トンネルは、VXLAN パケットを転送できる分離 L3 ネットワークサブネットの接続を容易にします。

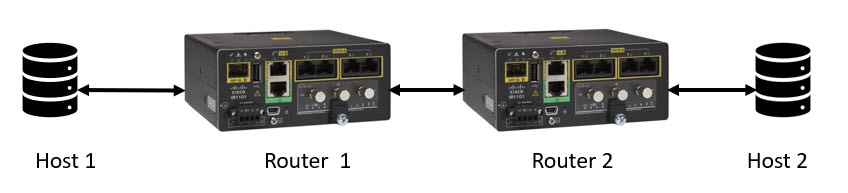

次に、トポロジの例を示します。

設定例

次の設定は、概要に示すトポロジをサポートします。

ホスト 1

interface GigabitEthernet1/7
 switchport access vlan 21
 switchport mode access
!
interface Vlan21
 ip address 21.21.21.1 255.255.255.0

ルータ 1

l2vpn evpn
 replication-type ingress
!
l2vpn evpn instance 21 vlan-based
 encapsulation vxlan
 replication-type ingress
 default-gateway advertise enable
!

bridge-domain 21
 member Vlan21 service-instance 21
 member evpn-instance 21 vni 30000
!
!
interface Loopback0
 ip address 100.100.100.1 255.255.255.255
!
interface Tunnel100
 ip address 102.102.102.1 255.255.255.252
 ip pim sparse-mode
 mpls ip
 tunnel source 192.168.5.100
 tunnel destination 192.168.5.200
!
interface GigabitEthernet0/0/0
 ip address 192.168.5.100 255.255.255.0
!
interface FastEthernet0/0/1
 switchport access vlan 21
 switchport mode access
!
interface FastEthernet0/0/2
!
!
interface Vlan21
 no ip address
 service instance 21 ethernet
  encapsulation dot1q 21
 !

!
interface nve1
 no ip address
 source-interface Loopback0
 host-reachability protocol bgp
 member vni 30000 ingress-replication
!
router ospf 1
 router-id 100.100.100.1
 network 100.100.100.1 0.0.0.0 area 0
 network 102.102.102.0 0.0.0.3 area 0
!
router bgp 1
 bgp router-id 100.100.100.1
 bgp log-neighbor-changes
 neighbor 102.102.102.2 remote-as 1
 !
 address-family ipv4
  redistribute connected
  neighbor 102.102.102.2 activate
  neighbor 102.102.102.2 send-community both
 exit-address-family
 !
 address-family vpnv4
  import l2vpn evpn
  neighbor 102.102.102.2 activate
  neighbor 102.102.102.2 send-community extended
 exit-address-family
 !
 address-family l2vpn evpn
  neighbor 102.102.102.2 activate
  neighbor 102.102.102.2 send-community both
 exit-address-family
!
ip pim rp-address 100.100.100.2

ルータ 2

l2vpn evpn
 replication-type ingress
!
l2vpn evpn instance 21 vlan-based
 encapsulation vxlan
 replication-type ingress
 default-gateway advertise enable
!
!

bridge-domain 21
 member Vlan21 service-instance 21
 member evpn-instance 21 vni 30000
!
!
interface Loopback0
 ip address 100.100.100.2 255.255.255.255
!
interface Tunnel100
 ip address 102.102.102.2 255.255.255.252
 ip pim sparse-mode
 mpls ip
 tunnel source 192.168.5.200
 tunnel destination 192.168.5.100
!
interface GigabitEthernet0/0/0
 ip address 192.168.5.200 255.255.255.0
 negotiation auto
!
interface GigabitEthernet0/1/0
 switchport access vlan 21
 switchport mode access
!
!
interface Vlan21
 no ip address
 service instance 21 ethernet
  encapsulation dot1q 21
 !

!
interface nve1
 no ip address
 source-interface Loopback0
 host-reachability protocol bgp
 member vni 30000 ingress-replication
!
router ospf 1
 router-id 100.100.100.2
 network 100.100.100.2 0.0.0.0 area 0
 network 102.102.102.0 0.0.0.3 area 0
!
router bgp 1
 bgp router-id 100.100.100.2
 bgp log-neighbor-changes
 neighbor 102.102.102.1 remote-as 1
 !
 address-family ipv4
  redistribute connected
  neighbor 102.102.102.1 activate
  neighbor 102.102.102.1 send-community both
 exit-address-family
 !
 address-family vpnv4
  import l2vpn evpn
  neighbor 102.102.102.1 activate
  neighbor 102.102.102.1 send-community extended
 exit-address-family
 !
 address-family l2vpn evpn
  neighbor 102.102.102.1 activate
  neighbor 102.102.102.1 send-community both
 exit-address-family
!
ip forward-protocol nd
ip pim rp-address 100.100.100.2

ホスト 2

interface GigabitEthernet1/7
 switchport access vlan 21
 switchport mode access
!
interface Vlan21
 ip address 21.21.21.2 255.255.255.0

設定手順

次の手順で、ルータ 1 を設定します。

EVPN および EVPN インスタンスを作成します。

l2vpn evpn
replication-type ingress
!
l2vpn evpn instance 21 vlan-based
encapsulation vxlan
replication-type ingress
default-gateway advertise enable

VLAN 21 にポートを追加します。

interface FastEthernet0/0/1
switchport access vlan 21
switchport mode access

VLAN 21 で BDI 21 を設定します。

interface Vlan21
no ip address
service instance 21 ethernet
  encapsulation dot1q 21

ループバックインターフェイスに IP を割り当てます。
```
interface Loopback0
ip address 100.100.100.1 255.255.255.255
```

WAN インターフェイスに IP を設定します。

interface GigabitEthernet0/0/0
ip address 192.168.5.100 255.255.255.0

WAN インターフェイス IP を使用して GRE トンネルを設定します。

interface Tunnel100
ip address 102.102.102.1 255.255.255.252
ip pim sparse-mode
mpls ip
tunnel source 192.168.5.100
tunnel destination 192.168.5.200

VXLAN を設定します。

interface nve1
no ip address
source-interface Loopback0
host-reachability protocol bgp
member vni 30000 ingress-replication

BDI（ブリッジドメインインターフェイス）に EVPN および VxLAN インスタンスを適用します。
```
bridge-domain 21
 member Vlan21 service-instance 21
member evpn-instance 21 vni 30000
```

OSPF と BGP をオーバーレイプロトコルとして設定します。

router ospf 1
router-id 100.100.100.1
network 100.100.100.1 0.0.0.0 area 0
network 102.102.102.0 0.0.0.3 area 0
!
router bgp 1
bgp router-id 100.100.100.1
bgp log-neighbor-changes
neighbor 102.102.102.2 remote-as 1
!
address-family ipv4
  redistribute connected
  neighbor 102.102.102.2 activate
  neighbor 102.102.102.2 send-community both
exit-address-family
!
address-family vpnv4
  import l2vpn evpn
  neighbor 102.102.102.2 activate
  neighbor 102.102.102.2 send-community extended
exit-address-family
!
address-family l2vpn evpn
  neighbor 102.102.102.2 activate
  neighbor 102.102.102.2 send-community both
exit-address-family

同様の手順を実行し、適切な IP アドレスを使用してルータ 2 を設定します。その後、到達可能性を実現するために両方のホストに IP アドレスを設定します。

トラブルシューティング

次の show コマンドは、セットアップをトラブルシュートするために役立ちます。

ルータ 1

Router1#show l2vpn evpn peers vxlan

Interface VNI      Peer-IP                                 Num routes eVNI     UP time
--------- -------- --------------------------------------- ---------- -------- --------
nve1      30000    100.100.100.2                           1          30000    00:00:18


Router1#show nve peers
'M' - MAC entry download flag  'A' - Adjacency download flag
'4' - IPv4 flag  '6' - IPv6 flag

Interface  VNI      Type Peer-IP          RMAC/Num_RTs   eVNI     state flags UP time
nve1       30000    L2CP 100.100.100.2    1              30000      UP   N/A  00:00:40


Router1#show l2vpn evpn mac
MAC Address    EVI   BD    ESI                      Ether Tag  Next Hop(s)
-------------- ----- ----- ------------------------ ---------- ---------------
0000.24aa.c926 21    21    0000.0000.0000.0000.0000 0          Vl21:21
0000.24aa.c927 21    21    0000.0000.0000.0000.0000 0          100.100.100.2

Router1#show bgp l2vpn evpn all
BGP table version is 7, local router ID is 100.100.100.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
              x best-external, a additional-path, c RIB-compressed,
              t secondary path, L long-lived-stale,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

     Network          Next Hop            Metric LocPrf Weight Path
Route Distinguisher: 100.100.100.1:21
 *>   [2][100.100.100.1:21][0][48][000024AAC926][0][*]/20
                      0.0.0.0                            32768 ?
 *>i  [2][100.100.100.1:21][0][48][000024AAC927][0][*]/20
                      100.100.100.2            0    100      0 ?
Route Distinguisher: 100.100.100.2:21
 *>i  [2][100.100.100.2:21][0][48][000024AAC927][0][*]/20
                      100.100.100.2            0    100      0 ?
Route Distinguisher: 100.100.100.1:21
 *>   [3][100.100.100.1:21][0][32][100.100.100.1]/17
                      0.0.0.0                            32768 ?
 *>i  [3][100.100.100.1:21][0][32][100.100.100.2]/17
                      100.100.100.2            0    100      0 ?
     Network          Next Hop            Metric LocPrf Weight Path
Route Distinguisher: 100.100.100.2:21
 *>i  [3][100.100.100.2:21][0][32][100.100.100.2]/17
                      100.100.100.2            0    100      0 ?
Router1#

ルータ 2

Router2#show l2vpn evpn peers vxlan

Interface VNI      Peer-IP                                 Num routes eVNI     UP time
--------- -------- --------------------------------------- ---------- -------- --------
nve1      30000    100.100.100.1                           1          30000    00:00:17

Router2#show nve peers
'M' - MAC entry download flag  'A' - Adjacency download flag
'4' - IPv4 flag  '6' - IPv6 flag

Interface  VNI      Type Peer-IP          RMAC/Num_RTs   eVNI     state flags UP time
nve1       30000    L2CP 100.100.100.1    1              30000      UP   N/A  00:00:22


Router2#show l2vpn evpn mac
MAC Address    EVI   BD    ESI                      Ether Tag  Next Hop(s)
-------------- ----- ----- ------------------------ ---------- ---------------
0000.24aa.c926 21    21    0000.0000.0000.0000.0000 0          100.100.100.1
0000.24aa.c927 21    21    0000.0000.0000.0000.0000 0          Vl21:21

Router2#show bgp l2vpn evpn all
BGP table version is 23, local router ID is 100.100.100.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
              x best-external, a additional-path, c RIB-compressed,
              t secondary path, L long-lived-stale,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

     Network          Next Hop            Metric LocPrf Weight Path
Route Distinguisher: 100.100.100.1:21
 *>i  [2][100.100.100.1:21][0][48][000024AAC926][0][*]/20
                      100.100.100.1            0    100      0 ?
Route Distinguisher: 100.100.100.2:21
 *>i  [2][100.100.100.2:21][0][48][000024AAC926][0][*]/20
                      100.100.100.1            0    100      0 ?
 *>   [2][100.100.100.2:21][0][48][000024AAC927][0][*]/20
                      0.0.0.0                            32768 ?
Route Distinguisher: 100.100.100.1:21
 *>i  [3][100.100.100.1:21][0][32][100.100.100.1]/17
                      100.100.100.1            0    100      0 ?
Route Distinguisher: 100.100.100.2:21
 *>i  [3][100.100.100.2:21][0][32][100.100.100.1]/17
                      100.100.100.1            0    100      0 ?
 *>   [3][100.100.100.2:21][0][32][100.100.100.2]/17
                      0.0.0.0                            32768 ?
Router2#
