デバイスの配置
Cisco Catalyst Wireless Gateway を平らな面に置き、家庭用電源コンセントとインターネット接続を提供するイーサネット接続にアクセスできるようにします。デバイスには、机や棚に置くための 2 つのゴムパッドがあります。取り付けに特別なハードウェアは必要ありません。

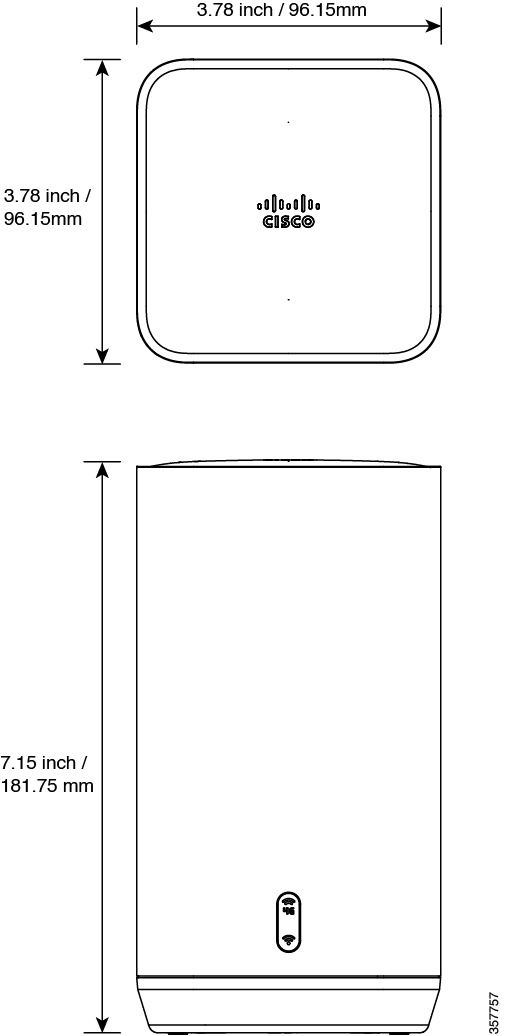

デバイスの寸法を次の図に示します。
Cisco Catalyst Wireless Gateway ハードウェア設置ガイド
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
- Updated:
- 2023年8月17日木曜日
章のタイトル： Cisco Catalyst Wireless Gateway の設置
Cisco Catalyst Wireless Gateway の設置
SIM の取り付け、LTE モデル
LTE モデルの場合は、セルラー接続を提供する 1 枚か 2 枚の SIM カードを取り付けます。SIM カードスロットの図については、「SIM カードスロット」を参照して ください。
必要な機材
小型のプラスドライバ
SIM の取り付け
-
Cisco Catalyst Wireless Gateway の下部で、小型のプラスドライバを使用して SIM スロットのカバーを開きます。
-
0 と 1 とマークされた 2 つのスロットに 1 枚か 2 枚の SIM カードを取り付けます。
2 枚の SIM カードを取り付ける場合は、各スロットに挿入する SIM カードをメモしておきます。この情報は、2 つのスロットをプライマリとセカンダリとして設定するときに必要です。
-
SIM スロットのカバーを元に戻します。
電源
電源アダプターを家庭用電源コンセントに接続し、そのケーブルを Cisco Catalyst Wireless Gateway の背面にある USB-C ポートに接続します。
電源ケーブルが正しく固定されていることを確認します。
データ接続
デバイスに接続されているデータケーブルが正しく固定されていることを確認します。
|
接続 |
説明 |
|---|---|
|
インターネット |
2.5 Gbps イーサネット インターフェイスを使用して、インターネットアクセスを提供する WAN にデバイスを接続します。 |
