Cisco Catalyst Wireless Gateway CG113-W6
以降のセクションでは、Cisco Catalyst Wireless Gateway CG113-W6 のハードウェア仕様などについて説明します。
パッケージの内容
このデバイスのパッケージには、以下が含まれています。
-
デバイスシャーシ
-
電源モジュール
-
製品マニュアルへのリンクが記載されたポインタカード
ハードウェア仕様
項目 |
仕様 |
---|---|
インターフェイス |
|
2.5 ギガビットイーサネット |
1 |
1 ギガビットイーサネット |
2 |
Wi-Fi |
|
Wi-Fi バンド |
2.4 GHz、5 GHz |
アンテナ |
デュアル 2x2 MIMO(内部) |
セルラー |
|
なし |
|
動作条件 |
|
温度 |
0℃ ~ 45℃(32℉ ~ 113℉) |
湿度 |
相対湿度 10 ~ 90%(結露しないこと) |
高度 |
3,000 m(10,000 フィート) |
保管条件 |
|
温度 |
-25 ~ 70℃(-13 ~ 158℉) |
湿度 |
相対湿度 5 ~ 95%(結露しないこと) |
高度 |
4570 m(15,000 フィート) |
電源 |
|
電源アダプター |
12V、最大 3A モデル(地域別):CG113-4G-PWR-US、-EU、-AU |
電源コネクタ |
USB-C |
取り付けとアクセサリ |
|
デバイスは、机などの平らな面に設置します。追加の取り付け具は付属していません。 |

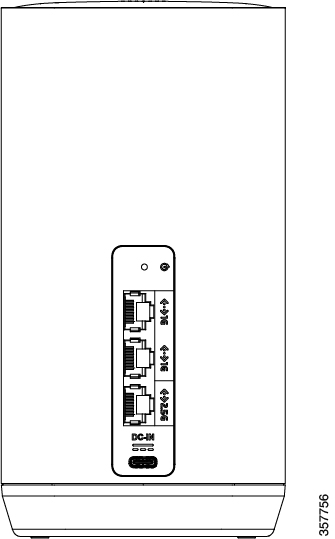

イーサネット インターフェイス、電源ポート、リセットボタン
イーサネット インターフェイス、電源ポート、リセットボタンは、デバイスの背面パネルにあります。
![](/c/dam/en/us/td/i/300001-400000/350001-360000/357001-358000/357756.jpg)
![](/c/dam/en/us/td/i/300001-400000/350001-360000/357001-358000/357649.jpg)

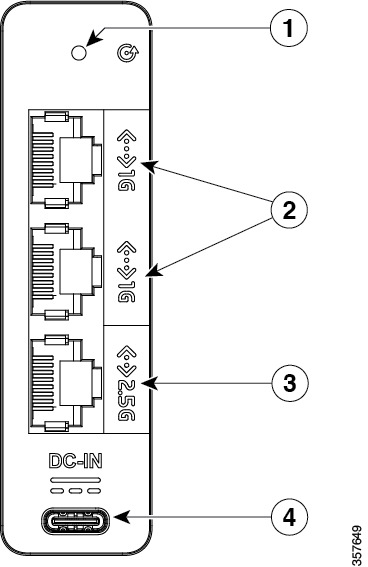

1 |
リセット ボタン |
2 |
1 Gbps イーサネット インターフェイス |
3 |
2.5 Gbps イーサネット インターフェイス |
4 |
USB-C 電源ポート |

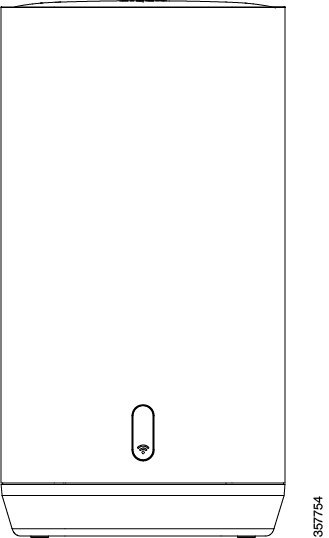

LED インジケータ
デバイスの前面パネルに 1 つの LED インジケータがあります。
![](/c/dam/en/us/td/i/300001-400000/350001-360000/357001-358000/357754.jpg)
![](/c/dam/en/us/td/i/300001-400000/350001-360000/357001-358000/357645.jpg)
1 |
Wi-Fi 接続の LED インジケータ |
LED |
色 |
説明 |
---|---|---|
Wi-Fi |
赤色、点滅 |
デバイスの起動中 |
赤色、点灯 |
Wi-Fi が使用可能な状態になっていない |
|
緑色、点灯 |
Wi-Fi は使用可能な状態になっているが、デバイスが接続されていない |
|
青色、点灯 |
Wi-Fi が使用可能な状態になっており、1 台以上のデバイスが接続されている |
アンテナの情報
アンテナ、ゲイン、インピーダンス
アンテナタイプ |
アンテナゲイン |
アンテナインピーダンス |
---|---|---|
アンテナタイプ:Wi-Fi シングルポート/デュアルバンド/全方向性 (線形偏波、Wi-Fi 1) |
2.4GHz:4dBi 5GHz:5dBi |
50 オーム |
アンテナタイプ:Wi-Fi シングルポート/デュアルバンド/全方向性 (線形偏波、Wi-Fi 2) |
2.4GHz:2.6dBi 5GHz:4.8dBi |
50 オーム |
最大送信電力
周波数と最大送信電力は次のとおりです。
2,412 ~ 2,472MHz:19.99 dBm
5,180 ~ 5,240MHz:22.92 dBm
5,260 ~ 5,320MHz:22.95 dBm
5,500 ~ 5,700MHz:29.97 dBm
電源モジュール
地域に応じて、次の電源モジュールがデバイスに付属しています。
リージョン |
シスコの部品番号 |
モデル番号 |
---|---|---|
USA |
CG113-4G-PWR-US |
ADH-36DW B |
オーストラリア |
CG113-4G-PWR-AU |
ADH-36DW E |
EU、英国 |
CG113-4G-PWR-EU |
ADH-36DW C |
仕様 |
説明 |
---|---|
Input |
100 ~ 240V AC 50 ~ 60Hz |
