章のタイトル： ルータターミナルセッションの開始
ルータターミナルセッションの開始
ここでは、コンソールポートを使用して IR8140H とのターミナルセッションを開始する方法について説明します。コンソールポートは CPU モジュールにあります。
ルータの設置場所で、CLI ソフトウェアを使用して直接接続でルータを管理する場合は、ルータとのターミナルセッションを開始します。
次の内容について説明します。
コンソールポートについて

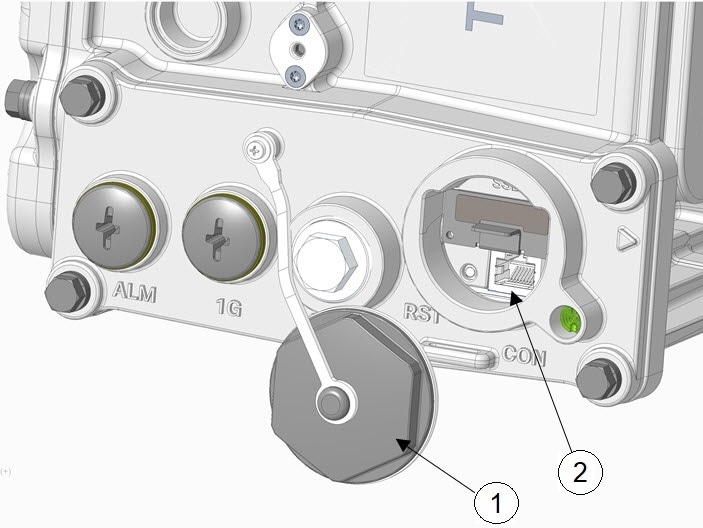

次の図に示すように、コンソールポートは CPU モジュールにあります。
|
1 |
M42 プラグ |
2 |
コンソールポート |
コンソールポートにアクセスするには、M42 プラグを開きます。
コンソール ポートは非同期のシリアル ポートで、初期設定用に、RJ-45 コネクタを使用して標準 RS-232 ポート経由でデバイスに接続できます。このポートに接続されるデバイスには、非同期伝送の機能が必要です。
 注意 |
コンソールポートはケーブルグランドをサポートしていません。このポートにケーブルを接続すると、ルータ内部が自然環境にさらされ、ポートおよびルータ内部が損傷する可能性があります。このポートは、ケーブルがポートに接続されている端末セッション中にのみ露出させることができます。このポートは、使用中に無人のまま放置しないでください。 |
コンソール ポートは非同期のシリアル ポートで、初期設定用に、RJ-45 コネクタを使用して標準 RS-232 ポート経由でデバイスに接続できます。このポートに接続されるデバイスには、非同期伝送の機能が必要です。
コンソールポートの設定
コンソールポートに次のパラメータを設定できます。
|
パラメータ |
コンソールポートの設定 |
説明 |
|---|---|---|
|
Baud |
9600 |
接続の送信速度を指定します。 |
|
Data bits |
8 |
データに使用するビット数を 8 ビットのバイト単位で指定します。 |
|
Parity |
なし |
エラー検出用の奇数パリティまたは偶数パリティを指定します。 |
|
Stop bits |
1 |
非同期回線に対するストップビット数を指定します。 |
Ctrl + C コマンドの使用
ルータのコンソールポートはルータの外部にあり、コンソールポートのシールを取り外すことでアクセスできます（コンソールポート付き CPU モジュールを参照）。
多くの Cisco ルータでは、Ctrl-C を入力してルータの起動プロセスを中断し、管理者パスワードを削除または変更したり、ルータ設定を表示または削除したりできます。
ルータの構成およびパスワードへの不正アクセスを防ぐため、ルータの起動中およびシステムソフトウェアのロード中は、Ctrl-C コマンドを使用することができません。
Microsoft Windows でのコンソール ポートへの接続
Microsoft Windows を使用してルータのコンソールポートに接続するには、次の手順を実行します。
手順
|
ステップ 1 |
Windows HyperTerminal（Windows オペレーティングシステムの一部のバージョンに付属）や PuTTY などのターミナル エミュレータ アプリケーションを起動します。 |
|
ステップ 2 |
コンソールポートについてに記載されているパラメータを使用して、端末エミュレーション ソフトウェアを設定します。 |
|
ステップ 3 |
ルータに接続します。 |
Mac OS X でのコンソール ポートへの接続
組み込みの OS X ターミナルユーティリティを使用して Mac OS X システムの USB ポートに接続する方法を以下に示します。
手順
|
ステップ 1 |
Finder アプリケーションを使用して、[Applications] > [Utilities] > [Terminal] に移動します。 |
|
ステップ 2 |
OS X USB ポートをルータに接続します。 |
|
ステップ 3 |
次のコマンドを入力して、OS X USB ポート番号を検索します。 |
|
ステップ 4 |
次のコマンドに続けてルータの USB ポート速度を指定して、USB ポートに接続します。 ターミナルウィンドウから Linux USB コンソールの接続を解除するには、Ctrl+A を押し、Ctrl+\ を押します。 |
Linux でのコンソール ポートへの接続
組み込みの Linux ターミナルユーティリティを使用してコンソールに Linux システムの USB ポートを接続するには、次の手順に従います。
手順
|
ステップ 1 |
Linux のターミナル ウィンドウを開きます。 |
|
ステップ 2 |
Linux USB ポートをルータに接続します。 |
|
ステップ 3 |
次のコマンドを入力して、Linux USB ポート番号を検索します。 |
|
ステップ 4 |
次のコマンドに続けてルータの USB ポート速度を指定して、USB ポートに接続します。 ターミナルウィンドウから Linux USB コンソールの接続を解除するには、Ctrl+A を押し、: を入力してから quit と入力します。 |
