Cisco 860、Cisco 880 および Cisco 890 シリーズ サービス統合型ルータ ソフトウェア コンフィギュレーション ガイド

無線の設定

---

ここでは、ワイヤレス デバイスの無線の設定方法について、次の内容で説明します。

• 「無線インターフェイスのイネーブル化」

• 「ワイヤレス ネットワークでのロールの設定」

• 「無線データ レートの設定」

• 「MCS レートの設定」

• 「無線の送信電力の設定」

• 「無線チャネルの設定」

• 「ワールド モードのイネーブル化とディセーブル化」

• 「short 無線プリアンブルのイネーブル化とディセーブル化」

• 「送受信アンテナの設定」

• 「Aironet 拡張機能のディセーブル化およびイネーブル化」

• 「イーサネット カプセル化変換方式の設定」

• 「Public Secure Packet Forwarding のイネーブル化とディセーブル化」

• 「ビーコン間隔と DTIM の設定」

• 「RTS しきい値と再試行回数の設定」

• 「最大データ再試行回数の設定」

• 「フラグメンテーションしきい値の設定」

• 「802.11g 無線の short スロット時間のイネーブル化」

• 「キャリア ビジー テストの実行」

• 「VoIP パケット処理の設定」

無線インターフェイスのイネーブル化

ワイヤレス デバイスの無線はデフォルトではディセーブルに設定されています。

（注） ラジオ インターフェイスをイネーブルにする前に、Service Set Identifier（SSID; サービス セット識別子）を作成する必要があります。

アクセス ポイント無線をイネーブルにするには、特権 EXEC モードで開始し、次のステップに従います。

ワイヤレス ネットワークでのロールの設定

無線プラットフォームでは、ワイヤレス ネットワークで次のロールを実行します。

• アクセス ポイント

• アクセス ポイント（無線シャットダウンにフォールバック）

• ルート ブリッジ

• 非ルート ブリッジ

• ワイヤレス クライアントを持つルート ブリッジ

• ワイヤレス クライアントを備えていない非ルート ブリッジ

ルート アクセス ポイントにフォールバック ロールを設定することもできます。ワイヤレス デバイスは、イーサネット ポートがディセーブルになるか、または有線 LAN から切り離されたときに自動的にフォールバック ロール（モード）に移行します。Cisco ISR ワイヤレス デバイスのデフォルトのフォールバック ロールは次のとおりです。

Shutdown：ワイヤレス デバイスは無線をシャットダウンし、すべてのクライアント デバイスの接続を解除します。

ワイヤレス デバイスのワイヤレス ネットワーク ロールおよびフォールバック ロールを設定するには、特権 EXEC モードで開始し、次の手順を実行します。

手順の詳細



	コマンドまたはアクション	目的
ステップ 1	configure terminal	グローバル コンフィギュレーション モードを開始します。
ステップ 2	interface dot11radio {0}	無線インターフェイスのインターフェイス コンフィギュレーション モードを開始します。 • 802.11g/n 2.4-GHz および 2.4-GHz は radio 0 です。
ステップ 3	station-role non-root {bridge | wireless-clients} root {access-point | ap-only | [bridge | wireless-clients] | [fallback | repeater | shutdown]} workgroup-bridge {multicast | mode <client | infrastructure>| universal <Ethernet client MAC address>}	ワイヤレス デバイスロールを設定します。 • 有線または無線クライアントを備えた非ルート ブリッジ、ルート アクセス ポイントまたはブリッジ、またはワークグループ ブリッジへのロールを設定します。 （注） bridge モードの無線でサポートするには、ポイントツーポイント設定だけです。 （注） repeater コマンドおよび wireless-clients コマンドは、Cisco 860 シリーズおよび Cisco 880 シリーズのサービス統合型ルータではサポートされません。 （注） scanner コマンドは、Cisco 860 シリーズおよび Cisco 880 シリーズのサービス統合型ルータではサポートされません。 • いずれかの無線がリピータとして設定されると、イーサネット ポートはシャットダウンします。ワークグループ ブリッジまたはリピータとして設定できるのは、アクセス ポイントにつき 1 つの無線だけです。ワークグループ ブリッジは、ルート ブリッジまたはアクセス ポイントに別のワイヤレス クライアントが関連付けられていなければ、最大 25 クライアントを保持できます。
ステップ 4	end	特権 EXEC モードに戻ります。
ステップ 5	copy running-config startup-config	（任意）コンフィギュレーション ファイルに設定を保存します。

---

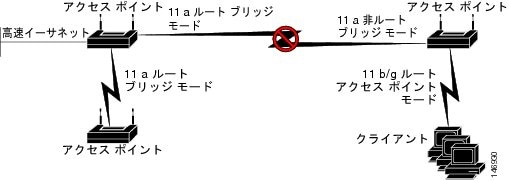

（注） ワイヤレス ネットワークのデバイスのロールをブリッジまたはワークグループ ブリッジとしてイネーブルにし、no shut コマンドを使用してインターフェイスをイネーブルにすると、反対側のデバイス（アクセス ポイントまたはブリッジ）が起動している場合にだけ、インターフェイスの物理ステータスとソフトウェア ステータスが起動（動作可能）状態になります。それ以外の場合、デバイスの物理ステータスだけが起動状態になります。ソフトウェア ステータスは、反対側のデバイスが設定され、準備状態の場合にだけ表示されます。

---

ファスト イーサネット トラッキング

アクセス ポイントのイーサネット ポートがディセーブルになったり、または有線 LAN から切断されたりしたときにフォールバックするようにアクセス ポイントを設定できます。ファスト イーサネット トラッキング用にアクセス ポイントを設定する方法については、「ワイヤレス ネットワークでのロールの設定」を参照してください。

---

（注） ファスト イーサネット トラッキングでは、リピータ モードがサポートされていません。

---

ファスト イーサネット トラッキング用のアクセス ポイントを設定するには、次のコマンドを入力します。

# station-role root access-point fallback track fa 0

無線データ レートの設定

データ レート設定を使用して、ワイヤレス デバイスのデータ転送に使用されるデータ レートを選択します。データ レートの単位は Mbps（メガビット/秒）です。ワイヤレス デバイスでは、常に、最大データ レートでデータ セットを basic に転送します。これは、ブラウザ ベース インターフェイスでは、 required として知られています。障害や干渉などがある場合、ワイヤレス デバイスはデータ送信が可能な範囲での最速レートまで減速されます。各データ レートは、次の 3 つのステートのいずれかに設定できます。

• Basic（GUI では Basic レートを [Required] と表示）：ユニキャストとマルチキャストの両方で、すべてのパケットをこのレートで転送します。ワイヤレス デバイスのデータ レートの少なくとも 1 つは basic に設定してください。

• Enabled：ワイヤレス デバイスでは、ユニキャスト パケットだけがこのレートで送信され、マルチキャスト パケットについては、basic に設定されているいずれかのデータ レートで送信されます。

• Disabled：ワイヤレス デバイスでは、データはこのレートで送信されません。

（注） 少なくともデータ レートの 1 つは basic に設定してください。

データ レート設定を使用して、特定のデータ レートで稼動中のサービス クライアント デバイスにアクセス ポイントを設定できます。たとえば、11Mbps サービスでだけ 2.4GHz 無線の転送を設定する場合は、11Mbps レートを basic に設定し、他のデータ レートを disabled に設定します。ワイヤレス デバイスを 1 および 2 Mbps で稼動するクライアント デバイスにだけサービスを提供するように設定するには、 basic に 1 および 2 を設定し、データ レートを disabled に設定します。802.11g クライアント デバイスにだけサービスを提供するように 2.4GHz、802.11g 無線を設定するには、Orthogonal Frequency Division Multiplexing（OFDM; 直交周波数分割多重方式）のデータ レート（6、9、12、18、24、36、48、54）を、すべて basic に設定します。54 Mbps サービスに対応する 5-GHz 無線だけを設定する場合は、54 Mbps レートを basic に設定し、他のデータ レートを disabled に設定します。

また、範囲またはスループットが最適になるようなデータ レートが自動的に設定されるように、ワイヤレス デバイスを設定することも可能です。データ レート設定に range を入力すると、ワイヤレス デバイスにより 1Mbps レートが basic に設定され、その他のレートが enabled に設定されます。この range 設定によって、アクセス ポイントではデータ レートを下げることでカバレッジ領域を拡大できます。したがって、他のクライアントは接続できるのにアクセス ポイントに接続できないクライアントがある場合は、そのクライアントがアクセス ポイントの適用範囲内に入っていないことが考えられます。このような場合、範囲オプションを使用することにより適用範囲を拡大すると、クライアントがアクセス ポイントに接続できるようになる可能性があります。

通常、スループットと範囲が交換条件となります。信号が低下する（アクセス ポイントからの距離が遠いなどの理由により）と、リンクを維持するためにレートのネゴシエーションをやり直します（この場合は、データ レートが低くなります）。設定されている高データ レートを維持できないほどに信号が低下した場合に、高いスループットに設定したリンクが単純にドロップするか、十分なサービス範囲を持ったアクセス ポイントが利用可能な場合は、そちらにローミングされます。両者のバランス（スループットと 範囲）は、無線プロジェクトで利用可能なリソース、ユーザが使用するトラフィックの種類、必要とされるサービス レベル、そして常に同じですが、RF 環境の質に基づいて行われる設計上の決定事項です。データ レート設定に throughput を入力すると、ワイヤレス デバイスにより、4 つのデータ レートすべてが basic に設定されます。

（注） ワイヤレス ネットワークに 802.11b クライアントおよび 802.11g クライアントが混在している環境の場合は、データ レート 1、2、5.5、および 11 Mbps が required（basic）に設定され、その他のすべてのデータ レートが enable に設定されていることを必ず確認してください。802.11b アダプタは、接続するアクセス ポイントで 11 Mbps を上回るデータ レートが required に設定されていると、54 Mbps データ レートを認識せず、稼動しません。

無線データ レートを設定するには、特権 EXEC モードで開始し、次のステップに従います。

MCS レートの設定

Modulation Coding Scheme（MCS; 変調符号化方式）は、変調順序（2 位相偏移変調 [BPSK]、4 位相偏移変調 [QPSK]、16-直交振幅変調 [16-QAM]、64-QAM）から成る PHY パラメータおよび Forward Error Correction（FEC; 前方誤り訂正）コード レート（1/2、2/3、3/4、5/6）の仕様です。MCS は、ワイヤレス デバイス 802.11n 無線で使用されており、32 個の対称設定を定義します（空間ストリームあたり 8 個）。

• MCS 0 ～ 7

• MCS 8 ～ 15

• MCS 16 ～ 23

• MCS 24 ～ 31

ワイヤレス デバイスでは、MCS 0 ～ 15 をサポートしています。高スループット クライアントでは、少なくとも MCS 0 ～ 7 をサポートします。

MCS は高いスループットを実現する可能性があるため、重要な設定です。高スループット データ レートは、MCS、帯域幅、およびガード インターバルの機能です。802.11a、b、および g 無線では、20-MHz チャネル幅を使用しています。 表 9-1 は、MCS、ガード インターバル、およびチャネル幅に基づく潜在的なデータ レートを示します。

MCS レートは speed コマンドを使用して設定します。次に、802.11g/n 2.4 GHz 無線の speed 設定の例を示します。

無線の送信電力の設定

無線の送信電力は、使用するアクセス ポイントに導入されている 1 つ以上の無線のタイプと、アクセス ポイントが動作する規制ドメインに基づきます。

アクセス ポイント無線の送信電力を設定するには、特権 EXEC モードで開始し、次のステップに従います。

アソシエートしたクライアント デバイスの電力レベルの制限

ワイヤレス デバイスにアソシエートしたクライアント デバイスの電力レベルを制限することもできます。クライアント デバイスがワイヤレス デバイスにアソシエートするとき、ワイヤレス デバイスはクライアントに最大電力レベル設定を送信します。

---

（注） Cisco AVVID のマニュアルでは、関連付けされたクライアント デバイスの電力制限を示すために Dynamic Power Control（DPC; 動的電力制限）という用語を使用しています。

---

ワイヤレス デバイスに関連付けされているすべてのクライアント デバイスの最大使用可能電力設定を指定するには、特権 EXEC モードで開始し、次のステップに従います。

手順の詳細



	コマンドまたはアクション	目的
ステップ 1	configure terminal	グローバル コンフィギュレーション モードを開始します。
ステップ 2	interface dot11radio {0}	無線インターフェイスのインターフェイス コンフィギュレーション モードを開始します。 • 802.11g/n 2.4-GHz および 2.4-GHz は radio 0 です。
ステップ 3	power client 次のオプションは、802.11n、2.4GHz クライアントについて使用できます（単位 dBm）。 {local | 8 | 9 | 11 | 14 | 15 | 17 | maximum}	ワイヤレス デバイスに関連付けるクライアント デバイスで許可される最大電力レベルを設定できます。 • 電力レベルを local に設定すると、クライアントの電力レベルはアクセス ポイントの電力レベルに設定されます。 • 電力レベルを maximum に設定すると、クライアントの電力は最大許可電力に設定されます。 （注） 規制ドメインで許容される設定は、ここで取り上げる設定と異なる場合があります。
ステップ 4	end	特権 EXEC モードに戻ります。
ステップ 5	copy running-config startup-config	（任意）コンフィギュレーション ファイルに設定を保存します。

関連付けたクライアントの最大電力レベルをディセーブルにするには、 power client コマンドの no 形式を使用します。

---

（注） アソシエートしたクライアント デバイスの電力レベルを制限する場合は、Aironet 拡張機能をイネーブルにする必要があります。Aironet 拡張機能はデフォルトではイネーブルに設定されています。

---

無線チャネルの設定

ワイヤレス デバイス無線のデフォルト チャネル設定は least congested です。ワイヤレス デバイスでは、起動時に最も混雑の少ないチャネルをスキャンして選択します。ただし、サイト調査の後も一貫したパフォーマンスが維持されるように、各アクセス ポイントにスタティック チャネル設定を指定することを推奨します。ワイヤレス デバイスのチャネル設定は、規制ドメインで使用できる周波数に対応します。ドメインで許可されている周波数については、アクセス ポイントのハードウェア インストレーション ガイドを参照してください。

2.4GHz 帯チャネル利用帯域幅は、チャネルあたり 22MHz になります。チャネル 1、6、および 11 の帯域は重複しないため、干渉を起こさずに、同じ圏内に複数のアクセス ポイントを設定できます。802.11b および 802.11g の 2.4GHz 無線は同じチャネルと周波数を使用します。

5GHz 無線は、規制ドメインに応じて 5180 ～ 5320MHz の 8 チャネルから、最大 5170 ～ 5850 MHz の 27 チャネルで稼動します。各チャネルの帯域幅は 20 MHz で、それぞれの帯域がわずかに重複しています。最適なパフォーマンスを得るため、互いに近い位置にある無線の場合は、隣接していないチャネル（たとえば、チャネル 44 と 46）を使用してください。

（注） 同じ圏内に多くのアクセス ポイントが存在すると、スループットの減少の原因となる無線輻輳が発生します。無線のサービス範囲とスループットを最大にするには、慎重なサイト調査を行って、アクセス ポイントの最適な設置場所を決定する必要があります。

ワールド モードのイネーブル化とディセーブル化

ワイヤレス デバイスで、802.11d ワールド モード、Cisco レガシー ワールド モード、またはワールド モード ローミングをサポートするよう設定できます。ワールド モードをイネーブルにすると、ワイヤレス デバイスはそのビーコンにチャネル キャリア設定情報を追加します。ワールド モードがイネーブルになっているクライアント デバイスは、キャリア セット情報を受信して、それぞれの設定を自動的に調整します。たとえば、日本で主に使用されるクライアント デバイスがイタリアに移され、そこでネットワークに参加した場合、ワールド モードに依存して、そのチャネルと電力の設定を自動的に調整することができます。シスコ クライアント デバイスでは、ワイヤレス デバイスが 802.11d を使用しているのか、あるいはシスコ レガシー ワールド モードによりワイヤレス デバイスで使用されているモードに一致するワールド モードを自動的に使用しているのかを検出します。

ワールド モードを常にオンに設定することも可能です。この設定では、基本的にアクセス ポイントが各国間でローミングされ、必要に応じてその設定が変更されます。

ワールド モードはデフォルトではディセーブルに設定されています。

ワールド モードをイネーブルにするには、特権 EXEC モードで開始し、次のステップに従います。

short 無線プリアンブルのイネーブル化とディセーブル化

無線プリアンブル（ヘッダーと呼ばれる場合もある）は、パケットの先頭にあるデータ部です。ここには、ワイヤレス デバイスとクライアント デバイスのパケットの送受信に必要な情報が含まれています。無線プリアンブルを long または short に設定できます。

• Short：short プリアンブルを使用すると、スループットのパフォーマンスが向上します。

• Long：long プリアンブルは、ワイヤレス デバイスと初期の Cisco Aironet 無線 LAN アダプタのすべてのモデル間との互換性を確保します。これらのクライアント デバイスがワイヤレス デバイスにアソシエートしない場合、short プリアンブルを使用する必要があります。

5GHz 無線では無線プリアンブルに short と long を設定できません。

short 無線プリアンブルをディセーブルにするには、特権 EXEC モードで開始し、次のステップに従います。

送受信アンテナの設定

データの送受信時にワイヤレス デバイスで使用されるアンテナを選択できます。受信アンテナおよび送信アンテナの両方に 3 つのオプションがあります。

• Gain：対称のアンテナ ゲインをデシベル（dB）で設定します。

• Diversity：デフォルト設定。最適な信号を受信するアンテナがワイヤレス デバイスで使用されます。ワイヤレス デバイスに 2 つの固定（取り外し不能）アンテナが使用されている場合は、受信と送信の両方にこの設定を使用します。

• Right：ワイヤレス デバイスに取り外し可能なアンテナが使用されており、高ゲイン アンテナがワイヤレス デバイスの右側のコネクタに取り付けられている場合は、受信と送信の両方にこの設定を使用します。ワイヤレス デバイスの背面パネルに向かって、右にあるのが右側のアンテナになります。

• Left：ワイヤレス デバイスに取り外し可能なアンテナが使用されており、高ゲイン アンテナがワイヤレス デバイスの左側のコネクタに取り付けられている場合は、受信と送信の両方にこの設定を使用します。ワイヤレス デバイスの背面パネルに向かって、左にあるのが左側のアンテナになります。

データの送受信にワイヤレス デバイスが使用するアンテナを選択するには、特権 EXEC モードで開始し、次のステップに従います。

Aironet 拡張機能のディセーブル化およびイネーブル化

デフォルトでは、ワイヤレス デバイスは Cisco Aironet 802.11 拡張機能を使用して、Cisco Aironet クライアント デバイスの機能を検出し、ワイヤレス デバイスと関連付けられているクライアント デバイス間との特別な相互作用を必要とする機能をサポートします。次の機能をサポートするには、Aironet 拡張機能をイネーブルにする必要があります。

• ロード バランシング：ワイヤレス デバイスでは、Aironet 拡張機能を使用して、クライアント デバイスに対し、ネットワークに対する最適な接続を提供するアクセス ポイントを指示します。この場合、そのような要素の基準となるのは、ユーザ数、ビット誤り率、および信号強度です。

• Message Integrity Check（MIC; メッセージ完全性チェック）：暗号化されたパケットへの攻撃（ビットフリップ攻撃）を阻止するために新しく追加された WEP セキュリティ機能。MIC は、ワイヤレス デバイスおよび関連付けられているすべてのクライアント デバイスに実装され、数バイトを各パケットに付加することによって、パケットの不正改ざんを防止します。

• Cisco Key Integrity Protocol（CKIP; シスコ キー整合性プロトコル）：シスコの WEP キー置換技術で、IEEE 802.11i セキュリティ タスク グループにより開示された初期のアルゴリズムに基づいています。標準ベースのアルゴリズムである Temporal Key Integrity Protocol（TKIP; 一時キー整合性プロトコル）の場合は、Aironet 拡張機能をイネーブルにする必要はありません。

• ワールド モード（レガシーのみ）：レガシー ワールド モードがイネーブルになっているクライアント デバイスは、ワイヤレス デバイスからキャリア セット情報を受信して、それぞれの設定を自動的に調整します。802.11d ワールド モードを使用する場合、Aironet 拡張機能は不要です。

• アソシエートされたクライアント デバイスの電力レベルの制限：クライアント デバイスがワイヤレス デバイスにアソシエートするとき、そのワイヤレス デバイスは最大許可電力レベル設定をクライアントに送信します。

Aironet 拡張機能をディセーブルにすると、上記の機能はディセーブルになりますが、シスコ以外のクライアント デバイスがワイヤレス デバイスにアソシエートしやすくなる場合があります。

Aironet 拡張機能はデフォルトではイネーブルに設定されています。Aironet 拡張機能をディセーブルにするには、特権 EXEC モードで開始し、次のステップに従います。

イーサネット カプセル化変換方式の設定

ワイヤレス デバイスが 802.3 パケット以外のデータ パケットを受信する場合、カプセル化トランスフォーメーション方式を使用してワイヤレス デバイス パケットを 802.3 にフォーマットする必要があります。この変換方式には次の 2 種類があります。

• 802.1H：この方式では、シスコ無線製品用に最適なパフォーマンスを提供します。

• RFC 1042：この設定を使用すると、非シスコ無線機器との相互運用性が確保されます。RFC1042 は、802.1H ほどの相互運用性は保証されませんが、他のメーカーの無線機器で使用されています。

カプセル化トランスフォーメーション方式を設定するには、特権 EXEC モードで開始し、次のステップに従います。

Public Secure Packet Forwarding のイネーブル化とディセーブル化

Public Secure Packet Forwarding（PSPF; パブリック セキュア パケット フォワーディング）では、アクセス ポイントに関連付けられているクライアント デバイスがアクセス ポイントに関連付けられている他のクライアント デバイスと何らかの理由によりファイルを共有したり通信したりしないように防止します。PSPF は、LAN のその他の機能を提供せずにクライアント デバイスに対するインターネット アクセスを提供します。この機能は、空港や大学の構内などに敷設されている公衆ワイヤレス ネットワークに有用です。

（注） 異なるアクセス ポイントにアソシエートするクライアント間での通信を防ぐために、ワイヤレス デバイスを接続するスイッチに保護ポートを設定する必要があります。保護ポートの設定方法については、「保護ポートの設定」を参照してください。

ワイヤレス デバイス上で CLI コマンドを使用して PSPF をイネーブルまたはディセーブルにするには、ブリッジ グループを使用します。次の文書に、ブリッジ グループに関する詳細な説明と、ブリッジ グループを実装する手順が収められています。

• 『Cisco IOS Bridging and IBM Networking Configuration Guide, Release 12.2』。次のリンクをクリックすると、「Configuring Transparent Bridging」の章を参照できます。

http://www.cisco.com/en/US/docs/ios/12_2/ibm/configuration/guide/bcftb_ps1835_TSD_Products_Configuration_Guide_Chapter.html

PSPF はデフォルトでディセーブルに設定されています。PSPF をイネーブルにするには、特権 EXEC モードで開始し、次のステップに従います。

ビーコン間隔と DTIM の設定

ビーコン期間は、アクセス ポイント ビーコン間の時間数をキロマイクロ秒（Kmicrosecs）で表したものです。1 キロマイクロ秒は 1,024 マイクロ秒に相当します。データ ビーコン レートは常にビーコン期間の倍数で、ビーコンにどの程度の頻度で Delivery Traffic Indication Message（DTIM; デリバリー トラフィック インディケーション メッセージ）が含まれるかを決定します。DTIM は、省電力モードのクライアント デバイスに、パケットがクライアント待ちであることを通知します。

たとえば、ビーコン期間がデフォルトとして 100 に設定されており、データ ビーコン レートが 2 に設定されているとすると、ワイヤレス デバイスでは 200 キロマイクロ秒ごとに DTIM を 1 個含むビーコンを送信します。

デフォルトのビーコン間隔は 100、デフォルトの DTIM は 2 です。ビーコン期間および DTIM を設定するには、特権 EXEC モードで開始し、次のステップに従います。

RTS しきい値と再試行回数の設定

Request to Send（RTS; 送信要求）しきい値は、パケット送信前にワイヤレス デバイスが RTS を発行するときの基準となるパケット サイズを決定します。多くのクライアント デバイスがワイヤレス デバイスに関連付けられていたり、クライアントが互いに離れていて、ワイヤレス デバイスを検出できても相互に検出できないエリアでは、RTS しきい値設定が小さいほうが便利なことがあります。0 ～ 2347 バイトの範囲で設定を入力できます。

最大 RTS 再試行回数は、ワイヤレス デバイスが無線を介したパケット送信の試行を中止するまでに RTS を発行する最大回数です。1 ～ 128 の範囲の値を入力します。

どのアクセス ポイントおよびブリッジでもデフォルトの RTS しきい値は 2347 で、デフォルトの最大 RTS 再試行回数の設定は 32 です。

RTS しきい値および最大 RTS 再試行回数を設定するには、特権 EXEC モードで開始し、次のステップに従います。

最大データ再試行回数の設定

最大データ再試行回数設定では、ワイヤレス デバイスがパケットを廃棄するまでに、パケット送信を試行する回数を決定します。デフォルト設定は 32 です。

最大データ再試行回数を設定するには、特権 EXEC モードで開始し、次のステップに従います。

フラグメンテーションしきい値の設定

フラグメンテーションしきい値は、パケットのフラグメント化（ブロックではなく断片化して送信）のサイズを決定します。通信状態の悪いエリアや電波干渉が非常に多いエリアでは、低い数値を設定します。デフォルト設定は 2346 バイトです。

フラグメンテーションしきい値を設定するには、特権 EXEC モードで開始し、次のステップに従います。

802.11g 無線の short スロット時間のイネーブル化

802.11g 2.4-GHz 無線のスループットの向上に、short スロット時間を使用できます。スロット時間を標準の 20 マイクロ秒から 9 マイクロ秒の short スロット時間まで短縮すると、全体のバックオフが減少し、スループットが向上します。バックオフは、スロット時間の倍数であり、LAN 上にパケットを送信するまでにステーションが待機するランダムな長さの時間です。

多くの 802.11g 無線は short スロット時間をサポートしていますが、サポートしていないものもあります。short スロット時間をイネーブルにすると、ワイヤレス デバイスでは、802.11g 2.4-GHz 無線に関連付けられているすべてのクライアントが short スロット時間をサポートしているときにだけ short スロット時間を使用します。

Short スロット時間は、802.11g 2.4-GHz 無線上でだけサポートされています。short スロット時間は、デフォルトではディセーブルに設定されています。

無線インターフェイス モードで short-slot-time コマンドを入力し、short スロット時間をイネーブルにします。

short スロット時間をディセーブルにするには、short-slot-time コマンドの no 形式を使用します。

キャリア ビジー テストの実行

キャリア ビジー テストを実行して、ワイヤレス チャネルでの無線活動をチェックします。キャリア ビジー テストでは、キャリア検査を実行して検査結果を表示するまでの約 4 秒間、ワイヤレス デバイスはワイヤレス ネットワーキング デバイスとのアソシエーションをすべて停止します。

特権 EXEC モードで、次のコマンドを入力して、キャリア ビジー テストを実行します。

2.4 GHz 無線で検査を実行するには、interface-number に dot11radio 0 を入力します。

show dot11 carrier busy コマンドを使用してキャリア ビジー テストの結果を再表示します。

VoIP パケット処理の設定

アクセス ポイントの無線ごとの VoIP パケット処理の質は、Class of Service（CoS; クラス サービス）5（ビデオ）および CoS 6（音声）ユーザ プライオリティの低遅延における 802.11 MAC 動作を強化することで改善できます。

アクセス ポイントの VoIP パケット処理を設定するには、次のステップに従います。

ステップ 1 ブラウザを使用して、アクセス ポイントにログインします。

ステップ 2 Web ブラウザ インターフェイスの左側にあるタスク メニューで [Services] をクリックします。

ステップ 3 サービスのリストが展開されたら、[Stream] をクリックします。

[Stream] ページが表示されます。

ステップ 4 設定する無線のタブをクリックします。

ステップ 5 CoS 5（ビデオ）および CoS 6（音声）ユーザ設定のどちらについても、[Packet Handling] ドロップダウン メニューから [Low Latency] を選択し、対応するフィールドにパケット破棄の最大再試行回数の値を入力します。

最大再試行回数のデフォルト値は、Low Latency 設定では 3 です（図 1）。この値は、損失したパケットを廃棄する前に、アクセス ポイントがパケットを取得しようとする回数を示します。

図 1 パケット処理の設定

（注） CoS 4（負荷制御）ユーザの優先順位およびその最大再試行回数も設定できます。

ステップ 6 [Apply] をクリックします。

CLI を使用して VoIP パケット処理を設定することも可能です。CLI を使用して VoIP パケット処理を設定するための Cisco IOS コマンドのリストについては、『Cisco IOS Command Reference for Cisco Aironet Access Points and Bridges』を参照してください。
