Cisco 800 シリーズ サービス統合型ルータ ハー ドウェア インストレーション ガイド

Cisco 812 シリーズ

ここでは、Cisco 812 サービス統合型ルータ（ISR）で使用できる機能の概要について説明します。この項の内容は次のとおりです。

• 「全般的な機能」

• 「ハードウェアの機能」

• 「SKU 情報」

（注） 準拠と安全に関する情報については、『Regulatory Compliance and Safety Information for Cisco 800 Series and SOHO Series Routers』を参照してください。

全般的な機能

Cisco 812 ISR は、3G、WLAN、およびルーティングの各機能を備えたアクセス ポイントのように見える新しいルータです。

第 3 世代（3G）は、成長を促進し、帯域幅を増やし、より広範なアプリケーションをサポートするモバイル テクノロジー標準の世代です。

Cisco 812 ISR の電源として、外部 AC アダプタ（同梱）から、またはオプションの Cisco PoE スプリッタ C810-POE-SPL を使用して PoE+ 対応イーサネット電源から電力を供給できます。

ワイヤレス ローカルエリア ネットワーク（WLAN）は通常、ビルや敷地内の有線 LAN に置き換わるというよりも、それを増強して、柔軟なデータ通信システムを実装します。WLAN では、無線周波数を使用して、データを無線で送受信し、有線接続の必要性を最小限にします。図 1-1 に、Cisco 812 ISR を示します。

図 1-1 Cisco 812 ISR

図 1-2 に、3G アンテナと LED 表示を示します。

図 1-2 Cisco 812 ISR の 3G と LED 表示

図 1-3 に、Cisco 812 ISR の I/O 側を示します。

図 1-3 Cisco 812 ISR の I/O 側

ハードウェアの機能

Cisco 812 ISR は、次のハードウェア機能をサポートしています。

• 「プラットフォーム機能」

• 「Antenna」

• 「LED」

• 「メモリ」

• 「電源モジュール」

（注） WAAS-Express 機能はサポートされていません。この機能は、以後の IOS リリースでの 3G および 4G インターフェイスにサポートされます。

プラットフォーム機能

Cisco 812 ISR には次のプラットフォーム機能があります。

• GE 対応 WAN（1000/100/10 Base T）× 1

• 3G メイン アンテナと 3G ダイバーシティ アンテナ（GPS で多重化されたダイバーシティ アンテナ）用の TNC コネクタ× 2

• 512 MB コンパクト フラッシュ メモリ

• 512 MB DRAM

• AC 電源ブリック（100 ～ 264 V、最大 0.5 A）

• オプションの PoE+（802.3at クラス 4）電源スプリッタ

• 組み込みアース

• 天井および壁面取り付けオプション

• プラットフォームの LED インジケータ

Antenna

Cisco 812 ISR は、3G 外部アンテナと WiFi 組み込みアンテナをサポートしています。

3G 外部アンテナ

Cisco 812 ISR には、3G をサポートする標準パネル マウント TNC コネクタが 2 個付属しています。メイン アンテナはプライマリ 3G アンテナに使用されます。2 つ目のアンテナは、ダイバーシティ受信専用 3G アンテナまたは増幅 GPS アンテナとして使用可能です。アンテナの位置については、図 1-2 を参照してください。

WiFi 組み込みアンテナ

Cisco 812 ISR は、2x3 MIMO が組み込まれたデュアル ポート WiFi 無線機（802.11 a/b/g/n）をサポートしています。

準拠と安全に関する情報については、『 Regulatory Compliance and Safety Information for the Cisco 800 Series and SOHO Series Routers 』を参照してください。

LED

Cisco 812 ISR にはルータ上部に 2 つの LED が付いています。Cisco ロゴの右下にあるのが 3G LED です。3G LED にはさまざまな機能と色があります。Cisco ロゴの左下にあるのが WiFi LED です。 表 1-1 に、Cisco 812 ISR の 3G LED について説明します。

表 1-2 に、Cisco 812 ISR の WiFi LED の説明を示します。

メモリ

Cisco 812 ISR は、512 MB DRAM と 512 MB コンパクト フラッシュ メモリをサポートしています。ホスト ルータ ソフトウェアは最初のコアで実行されます。2 番目のコアは WLAN アクセス ポイント ソフトウェアを実行します。

WLAN が SKU でサポートされていない場合、512 MB DRAM メモリ全体が最初のコアに割り当てられます。WLAN をサポートする SKU の場合は、メイン メモリ 512 MB のうち 128 MB が 2 番目のコアに割り当てられます。

WLAN が SKU でサポートされていない場合、512 MB DRAM コンパクト フラッシュ メモリ全体が最初のコアに割り当てられます。WLAN をサポートする SKU の場合は、メイン メモリ 512 MB のうち 64 MB が 2 番目のコアに割り当てられます。

電源モジュール

Cisco 812 ISR でサポートされている電源アダプタを以下に示します。

• 「AC 電源アダプタ」

• 「PoE+ スプリッタ」

AC 電源アダプタ

デフォルト設定は最大 4 A の 5 VDC 電流をサポートする AC アダプタです。サポートされている AC 電源アダプタは、公称入力電圧が 100 ～ 240 VAC の PWR2-20W-AC です。

PoE+ スプリッタ

Cisco PoE+ スプリッタ（C810-POE-SPL）は PoE+ を電源と GE に分割します。入力と出力の両方で電源に組み込まれたコネクタが付いているため、オプションで好きな長さのケーブルを使用できます。図 1-4 に、PoE+ スプリッタの I/O 側を示します。

図 1-4 PoE+ スプリッタの I/O 側

SKU 情報

表 1-3 に、Cisco 812 ISR で使用できるさまざまな SKU を示します。AP802-AGN-X-K9（WLAN PID）は、WLAN をサポートする SKU 用のルータの一部として内蔵されており、別に注文することはできません。

Cisco 819 シリーズ

ここでは、Cisco 819 および Cisco 819H サービス統合型ルータ（ISR）で使用できる機能の概要について説明します。この章の内容は次のとおりです。

• 「全般的な機能」

• 「SKU 情報」

• 「ハードウェアの機能」

（注） 準拠規格および安全性については、ルータに付属している『Regulatory Compliance and Safety Information Roadmap』および『Regulatory Compliance and Safety Information for Cisco 800 Series and SOHO Series Routers』を参照してください。

全般的な機能

Cisco 819 サービス統合型ルータは、コンパクトな強化型および非強化型のフォーム ファクタで設計された第 2 世代シスコ サービス統合型ルータ（ISR G2）ファミリの一部で、統合型の第 4 世代（4G LTE）および第 3 世代（3G）ワイヤレス WAN（モバイル ブロードバンド バックホール）に対応した最も小型の Cisco IOS ソフトウェア ルータです。3G の Cisco 819 は、デュアル 802.11 a/b/g/n 無線 WiFi をサポートします。Cisco 819 ISR の M2M ゲートウェイでは、包括的な管理機能により、金融、テレメトリ、公益事業、小売、産業オートメーション、輸送といった分野向けの M2M アプリケーションに対して、迅速に導入でき、高可用性、高信頼性のセキュリティに優れたソリューションが提供されます。エンタープライズ クラスの機能として Cisco IOS ソフトウェアに透過的に統合された Cisco 819 Hardened ISR は、固定型およびモバイル ネットワークの各ノードに対して非常に安全性の高いデータ、音声、ビデオ通信を有線および無線リンク全体で提供します。

4G LTE および 3G ワイヤレス WAN（WWAN）の速度に対応する Cisco 819 ルータは、非強化型（Cisco 819G）および強化型（Cisco 819HG）の両バージョンが提供され、コスト効果が高く、迅速に導入可能、高信頼性、高セキュリティのプライマリまたはバックアップ ソリューションを提供します。工業グレードのコンポーネントをサポートする強化型の Cisco 819HG は、ISR M2M ゲートウェイの適用範囲を拡張します。スペース、発熱量、厳しい周囲温度やより厳しい環境への適応、低消費電力といった点が重要なファクターとなる、数多くのさまざまな固定環境およびモバイル環境に対して柔軟に導入できます。モバイル アプリケーションの場合、モバイル IP により複数のワイヤレス ネットワークに対する透過的なローミングを提供し、広い地理的領域をカバーできます。

Cisco 819 ISR は、商用動作範囲を持つ標準フォーム ファクタです。3G Cisco 819 ISR は、3G 速度（最高 4G 速度に対応する High-Speed Packet Access Plus（HSPA+）と Evolution Data Optimized（EVDO Rev A））をサポートします。High-Speed Packet Access（HSPA）、Universal Mobile Telecommunications Service（UMTS）、Enhanced Data Rates for Global Evolution（EDGE）、General Packet Radio Service（GPRS）、および EVDO Rev 0/1xRTT との下位互換性があります。

4G LTE C819 は最新の Third Generation Partnership Project（3GPP）リリース 8 LTE 規格をサポートしています。Cisco 4G マルチモード LTE WWAN C819 は、フォール バックと透過的なハンドオフにより永続的かつ信頼性の高い LTE 接続を以前のテクノロジーに対して提供します。Cisco 819HG-4G および Cisco 819G-4G は、マルチ モード 4G LTE をサポートし、Sierra Wireless 社製マルチモード モデムが組み込まれています。

Cisco 819 ISR は、組み込みの壁面マウント機能、フロア マウントおよび DIN レール マウント機能を指定の SKU で提供するデスクトップ フォーム ファクタです。これらのルータは、外部 AC 電源またはオプションの DC アダプタによって電源が供給されます。 図 1-5 に、Cisco 819HG ISR を示しています。

IOS リリース 15.2(4)M1 以降の新しい 3G Cisco 819HGW および Cisco 819HWD ISR では、より高いメモリ密度や新しいバレル型電源コネクタにより WiFi 無線をサポートしています。ワイヤレス ローカルエリア ネットワーク（WLAN）は通常、ビルや敷地内の有線 LAN に置き換わるというよりも、それを増強して、柔軟なデータ通信システムを実装します。WLAN では、無線周波数を使用して、データを無線で送受信し、有線接続の必要性を最小限にします。 図 1-6 に、Cisco 819HGW ISR を示します。

3G Cisco 819HGW および Cisco 819HWD ISR の WLAN には次の特徴があります。

• デュアル 802.11 a/b/g/n 無線

• 外部 WiFi アンテナ

• WLAN LED

（注） 特別に他の名称で呼ばれる場合を除いて、Cisco 819 という名称は Cisco 819HG、Cisco 819G、Cisco 819H、Cisco 819HGW、Cisco 819HWD、Cisco 819HG-4G、Cisco 819G-4G ISR を指すために使用されます。

図 1-5 Cisco 819HG サービス統合型ルータ

図 1-6 Cisco 819HGW サービス統合型ルータ

図 1-7 に、Cisco 819HG ISR の前面パネルの詳細を示します。

図 1-7 Cisco 819HG ISR 前面パネル

図 1-8 に、Cisco 819HGW ISR の前面パネルの詳細を示します。

図 1-8 Cisco 819HGW ISR 前面パネル

図 1-9 に、Cisco 819 4G LTE ISR の前面パネルの詳細を示します。

図 1-9 Cisco 819 4G LTE ISR 前面パネル

SKU 情報

表 1-4 に Cisco 819HG および Cisco 819G ISR で利用可能なさまざまな 3G SKU を示します。すべての SKU が外部アンテナをサポートします。

（注） WLAN はサポートされていません。

表 1-5 に、Cisco 819HGW、Cisco 819H、および Cisco 819HWD ISR で使用できるさまざまな SKU を示します。

表 1-6 に Cisco 819HG および Cisco 819G ISR で利用可能なさまざまな 4G LTE SKU を示します。

C8xx-B と EHWIC-3G-EVDO-B の再ブランド化

C881G-B-K9、C819G-B-K9、および EHWIC-EVDO-B（Bharat）SKU は、インドの BSNL、Tata、および Reliance サービス プロバイダーをカバーする包括的 SKU として導入されました。

特定のキャリアを識別するためにソフトウェア ベースのメカニズムが採用されています。

キャリア ID と名前が「show cellular <unit> hardware」の下に表示されます。

このソフトウェア メカニズムは、HWIC-3G-CDMA（-S、-V）や PCEX-3G-CDMA（-S、-V）などの他の既存の CDMA SKU と下位互換性があります。

Cisco IOS の要件

15.3(2) T、15.3(3) M 以降。今後のリリースで、キャリア ID と名前用の新しい MIB オブジェクトが導入される予定です。

CLI の出力例

ハードウェアの機能

ここでは、Cisco 819 ISR の次のハードウェア機能の概要を示します。

• 「Cisco 819 ISR のプラットフォーム機能」

• 「アンテナ」

• 「電源スイッチ」

• 「リセット ボタン」

• 「LED」

• 「メモリ」

• 「埋め込み 3G モデム」

• 「埋め込み 4G LTE モデム」

• 「SIM カード」

• 「サポートされるシスコのアンテナおよびケーブル」

• 「Serial Port」

• 「電源モジュール」

• 「アクセサリ」

（注） WAAS-Express 機能はサポートされていません。この機能は、以後の IOS リリースでの 3G および 4G インターフェイスにサポートされます。

Cisco 819 ISR のプラットフォーム機能

表 1-7 に Cisco 819 ISR のプラットフォーム機能の比較を示します。

アンテナ

Cisco 819 3G ルータは、3G アンテナおよびダイバーシティ/GPS 外部アンテナをサポートする 2 つの標準パネル マウント TNC コネクタを備えています。メイン アンテナはプライマリ 3G アンテナに使用されます。2 つ目のアンテナは、ルータからの電力を必要としないダイバーシティ受信専用 3G アンテナまたは GPS アンテナとして使用できます。

Cisco 819 4G ルータはメインおよびダイバーシティ アンテナ用としてルータの前面パネルに 2 個の標準パネル マウント TNC コネクタを備えています。メイン アンテナ コネクタはプライマリ 4G アンテナに使用されます。2 番目のアンテナ コネクタは、ダイバーシティ受信専用 4G アンテナとして使用できます。アクティブな GPS アンテナの SMA コネクタは、ルータの前面パネルでも使用できます。

Cisco 819HGW および Cisco 819HWD ISR も Cisco WiFi 外部アンテナをサポートします。詳細については、 「サポートされるシスコのアンテナおよびケーブル」 を参照してください。

WiFi 外部アンテナ

外部 WiFi アンテナはより良い WiFi カバレッジをサポートするために使用されます。すべての外部アンテナが次をサポートします。

• デュアル 802.11 a/b/g/n 無線

• 2x3 MIMO

• 全方向性

電源スイッチ

電源スイッチはルータをシャット ダウンします。電源スイッチ ロックは強化型 SKU においてルータの電源が誤って切断されることを防止するために使用できます。

リセット ボタン

リセット ボタンを使用すると、ルータの設定を出荷時のデフォルトの状態にリセットできます。工場でセットされたデフォルト設定にルータ コンフィギュレーションを復元するには、ワイヤ ゲージ 0.033 インチ以下の標準サイズ #1 ペーパー クリップを使用し、ルータに電源を入れるときに同時にリセット ボタンを押します。

LED

LED は、ルータの前面パネルにあります。 表 1-8 では、Cisco 819 ISR の 3G LED について説明します。

表 1-9 では、Cisco 819HGW および Cisco 819HWD ISR の WLAN LED について説明します。

表 1-10 では、Cisco 819 ISR の 4G LTE LED について説明します。

メモリ

Cisco 819HG および Cisco 819G ISR はアップグレードできないフラッシュ メモリとメイン メモリを使用します。オンボード フラッシュ メモリには Cisco IOS ソフトウェア イメージが含まれ、ブート フラッシュには ROMMON ブート コードが含まれます。 表 1-11 に Cisco 819 ISR のメモリ要件を示します。

埋め込み 3G モデム

3G セルラー インターフェイスは、プライマリ WAN データ リンクですが、バックアップ データ リンクとして使用することもできます。3G 技術は、第 3 世代のワイドエリア セルラー技術であり、モバイル環境においてブロードバンド無線データ通信に使用されています。

埋め込み 4G LTE モデム

Cisco 819HG-4G および Cisco 819G-4G ルータは、Sierra Wireless 製の 4G LTE モデムを内蔵しています。Verizon SKU には MC7750 モデムが付属し、AT&T SKU には MC7700 モデム、グローバル SKU には、MC7710 モデムが付属します。

SIM カード

表 1-12 に Cisco 819 ISR に使用可能な SIM カード スロットを示します。

サポートされるシスコのアンテナおよびケーブル

Cisco 819 ISR は、3G アンテナとダイバーシティ/GPS 外部アンテナをサポートする 2 つの標準パネル マウント TNC コネクタを備えています。メイン アンテナはプライマリ 3G アンテナに使用されます。2 つ目のアンテナは、ルータからの電力を必要としないダイバーシティ受信専用 3G アンテナまたは GPS アンテナとして使用できます。

表 1-13 に Cisco 819 ISR での使用にサポートされている Cisco 3G アンテナを示します。

.

表 1-14 に Cisco 819HGW および Cisco 819HWD ISR のサポートされている Cisco WiFi アンテナを示します。

表 1-15 に Cisco 819 ISR での使用にサポートされている Cisco 4G LTE アンテナを示します。

表 1-16 から 表 1-18 に、3G、WiFi、および 4G LTE アンテナで使用する延長ケーブルを示します。表には超低損失（ULL）LMR 400 延長ケーブルの挿入損失情報が含まれます。

Serial Port

シスコの標準の高速スマート シリアル 12-in-1 コネクタでは、さまざまな DTE/DCE デバイスへの接続に高い柔軟性が得られます。12-in-1 シリアル インターフェイスのピンで FPGA に接続します。FPGA は使用するケーブル タイプに基づいてピンの方向を設定します。 図 1-10 に 12-in-1 シリアル ポートの拡大図を示します。詳細については、『About Serial Connections』を参照してください。

図 1-10 12-in-1 シリアル ポート

電源モジュール

すべての SKU に 5 VDC 電源が必要です。Cisco 819HG と Cisco 819G ISR には自己ロック式の Molex mini-fit コネクタがあります。Cisco 819HGW および Cisco 819HWD ISR は、個別の固定クリップが付いた 5.5 mm バレル型コネクタを使用します。外部 AC 電源アダプタはデフォルトでサポートされます。オプションの外部電源アダプタを使用すると、固定式の設置や、車両、鉄道への設置に適したさまざまな DC 電源をサポートできます。ルータの 5 VDC 電源入力は 20 VDC までの過電圧から保護されます。ルータは、過電圧（たとえば、12 VDC アダプタ）の接続時には電源が入りません。

AC 電源アダプタ

デフォルト設定は最大 20 ワットの電力を供給する外部 AC アダプタを含みます。AC 電源接続は 2 ピンの IEC 320 C8 レセプタクルです。対応する AC 電源コードが付属します。AC アダプタはルータにシャーシ アースを提供しません。長さ 1.3 m の出力ケーブルをルータに接続します。

DC 電源アダプタ

オプションの外部 DC 電源アダプタは 12 VDC および 24 VDC の公称車両用電源で利用可能です。

• 12 VDC の車両アダプタの動作範囲は 10 ～ 36 VDC です。

• 24 VDC の車両アダプタの動作範囲は 18 ～ 75 VDC です。

車両電源アダプタは固定式または移動式の設置に使用される場合があります。電気的絶縁は提供されません。入力のマイナス側は出力のマイナス側（シャーシ アース）に接続されます。入力ケーブルとして、長さ 350 mm のケーブルを使用し、被覆を剥がしたすずメッキ線を裸線接続します。入力のプラス接続は白線で、入力のマイナス側は黒線です。

（注） 24 VDC 車両アダプタは Q1CY13 に使用可能になります。

鉄道電源アダプタ

鉄道規格に準拠するオプションの外部電源アダプタは、サードパーティのサプライヤである Martek Power から入手できます。注文および詳細な仕様については、Martek Power に直接お問い合わせください。「サポートされる電源アダプタ」にリストされている Martek Power 製アダプタを使用する場合でも、ルータへのシスコの保証およびサポートは維持されますが、電源アダプタ自体には Martek の保証が適用されます。鉄道アダプタへの入力接続には、長さ 350 mm のケーブルを使用し、被覆を剥がしたすずメッキ線を裸線接続します。長さ 1.3 m の出力ケーブルをルータに接続します。

アクセサリ

表 1-19 に Cisco 819 ISR で使用できるアクセサリを示します。これらのアクセサリをサポートする SKU の完全なリストについては、「Cisco 819 ISR のプラットフォーム機能」を参照してください。

全般的な機能

Cisco 860 シリーズ、Cisco 880 シリーズおよび Cisco 890 シリーズ ISR は、企業の在宅勤務者や、ユーザ数 20 未満のリモート/スモール オフィス向けの製品で、データ、音声、Wi-Fi CERTIFIED™ ワイヤレス アクセス ポイント（AP）、統合バーチャル プライベート ネットワーク（VPN）、バックアップなどの機能があります。これらのルータは、LAN ポートと WAN ポートの間のブリッジングとマルチプロトコル ルーティングを行う機能を備えています。高速 DSL（G.SHDSL、ADSL、または VDSL）、802.11n、Quality of Service（QoS）、ファイアウォール、アンチウイルス保護、Secure Socket Layer（SSL）などの高度な機能も備えています。Cisco 60VAE、886VA、および 887VA シリーズ ルータには、DSL マルチモード（VDSL/ADSL）の追加機能があります。

Cisco 860 シリーズ、Cisco 880 シリーズおよび Cisco 890 シリーズ ISR はデスクトップ向けのフォーム ファクタを採用していますが、壁面に取り付けることもできます。Cisco ISR 890 シリーズは、オプションで、ラックに取り付けることもできます。給電には、外部の電源アダプタを使用します。WAN インターフェイスとサポートされる機能は、モデルによって異なります。

Cisco ISR 860 シリーズ

Cisco ISR 860 シリーズは、固定構成のデータ ルータで、次の機能をサポートしています。

• 統合型 4 ポート 10/100 イーサネット スイッチ：LAN 接続用

• WAN に接続するための 10/100 ファスト イーサネット（FE） 。

• オプション、組み込み Wi-Fi CERTIFIED™、802.11b/g/n 準拠の無線 AP

図 1-11 に、Cisco 860 無線ルータの前面パネルを示します。

図 1-11 Cisco ISR 860 シリーズ無線モデルの前面パネル

図 1-12 に、Cisco ISR 861 無線モデル（861W）の背面パネルを示します。有線ルータの背面パネルにはアンテナはありませんが、 その他の仕様は、どの Cisco 860 シリーズ ルータもほぼ同じです。

図 1-12 Cisco ISR 861W の背面パネル

Cisco 860VAE シリーズ ISR

Cisco 860VAE シリーズ ISR は、固定構成データ ルータです。ここでは、このシリーズ内の製品の機能について説明します。

インターフェイス

表 1-20 では、Cisco 860VAE シリーズ ルータのインターフェイスについて説明します。

（注） Cisco 866VAE、867VAE、866VAE-K9 および 867VAE-K9 ルータにはそれぞれ 2 つの WAN ポートがあります。2 ポートの 1 つだけがいつでもアクティブにできます。

IOS イメージ

表 1-21 では、Cisco 860VAE シリーズ ルータに含まれる IOS イメージについて説明します。

図 1-13 に、Cisco 866VAE、Cisco 867VAE、Cisco 866VAE-K9、および Cisco 867VAE-K9 サービス統合型ルータ（ISR）の前面パネルの詳細を示します。

図 1-13 Cisco 860VAE シリーズ ISR の前面パネル

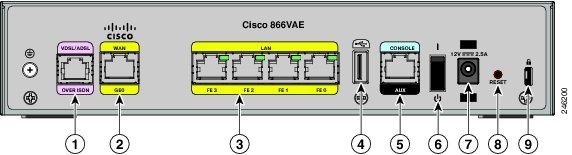

図 1-14 に、Cisco 866VAE ISR の背面パネルの詳細を示します。

図 1-14 Cisco 866VAE ISR の背面パネル

図 1-15 に、Cisco 867VAE-K9 の背面パネルの詳細を示します。

図 1-15 Cisco 867VAE-K9 ISR の背面パネル

Cisco 860VAE-W-A-K9、Cisco 860VAE-W-E-K9、および
Cisco 860VAE-POE-W-A-K9 ISR

ここでは、次の Cisco 860VAE シリーズ サービス統合型ルータ（ISR）のハードウェア概要を提供します。

• C866VAE-W-E-K9

• C867VAE-W-A-K9

• C867VAE-W-E-K9

• C867VAE-POE-W-A-K9

モデル固有の機能

表 1-22 に、これらのルータ モデルのそれぞれに固有の機能の説明を示します。

共通機能

次の主要機能がこれらのルータ モデルのそれぞれに共通しています。

• デュアル WAN インターフェイス（ギガビット イーサネット（GE）とデュアルモード ADSL2+ /VDSL2）

• 2.4 GHz ワイヤレス LAN（WLAN）インターフェイス

• レイヤ 2 LAN スイッチ× 5（ギガビット イーサネット× 2 とファスト イーサネット× 3）

• 高速ホスト モードの USB 2.0 ポート× 1

• RJ-45 コンソール ポート（RS-232 インターフェイス）× 1

• 16 ビット モードの DDR を使用した最大 512 MB DRAM のサポート

• ブート用の 8 MB シリアル ペリフェラル インターフェイス バス（SPI）フラッシュ メモリと IOS の保存用の 128 MB NAND フラッシュ メモリのサポート

• Reset/Recovery スイッチ

• 静音対流冷却：ファンなし

外部インターフェイス

図 1-16 に、Cisco 867VAE-POE-W-A-K9 シリーズ ルータの背面 I/O パネルを示します。

図 1-16 背面 I/O パネル

表 1-23 に、これらのルータ モデルに付属の外部インターフェイスの説明を示します。

（注） Cisco C867VAE-POE-W-A-K9 では、ポート FE0 と 60 W 電源を使用して Power-over-Ethernet（PoE）を利用できます。

USB インターフェイス

USB 2.0 インターフェイスで可能なことは次のとおりです。

• システム リカバリやその他のタスク用の USB フラッシュ トークン（USB メモリ スティック）を使用したデータ転送。

• USB からの Cisco IOS ソフトウェアのブート。

次の Cisco USB 2.0 フラッシュ トークンだけを使用してください。

• MEMUSB-128FT（128 MB）

• MEMUSB-256FT（256 MB）

• MEMUSB-1024FT（1 GB）

（注） 次の URL から入手可能な『USB eToken Device and USB Flash Features Support Data Sheet』で指定されたものを除く外部デバイスを接続するために（またはデバイス用のコンソールとして）、USB 2.0 ポートを使用することはできません。
http://www.cisco.com/en/US/prod/collateral/modules/ps6247/product_data_sheet0900aecd80232473.html

LED インジケータ

これらのルータ モデルには、それぞれの LAN ポートの背面パネルに LED インジケータが付いており、ユニットの前面パネルにも追加の LED インジケータが付いています。

LAN ポートの LED インジケータ

ユニットの背面パネルの LAN ポートごとに LED インジケータが付いています。 表 1-24 に、LED インジケータの説明を示します。

前面パネルの LED インジケータ

前面パネルには、複数の LED インジケータが付いています。図 1-17 に、LED インジケータの位置を示します。

図 1-17 前面パネルの LED インジケータ

表 1-25 に、LED インジケータの説明を示します。

Cisco ISR 880 シリーズ

Cisco ISR 880 シリーズは、データと音声に対応しています。主な機能は次のとおりです。

• 統合型 4 ポート 10/100 イーサネット スイッチ：LAN 接続用

• 10/100 FE ポート、VDSLoPOTS ポート、ADSL over POTS ポート、ADSL over ISDN ポート、DSL マルチモード（VDSL/ADSLoPOTS、VDSL/ADSLoISDN Cisco VA モデルのみ）、または G.SHDSL ポート：WAN 接続用

• オプション、組み込み Wi-Fi CERTIFIED™、802.11b/g/n 準拠の無線 AP

• 2 ポート Power over Ethernet（PoE）：オプション

（注） Cisco ISR 880 シリーズには、オプションで PoE モジュールを搭載できます。このモジュールは、イーサネット ポート 0 とイーサネット ポート 1 に接続された 802.3af 準拠機器に電力を供給します。この機能が製造指図書で設定されていない場合、ユーザは、これを発注し、インストールして、PoE 機能をイネーブルにする必要があります。

• DIMM 拡張ソケットでは、最大 512 MB のメモリを増設し、最大 768 MB までメモリを搭載可能

前面パネルには次の機能があります。

• USB 1.1 ポート

• エクスプレス カード スロット：第 3 世代（3G）セルラー データ WAN 接続用、Cisco 880G モデルのみ

ここでは、次の内容について説明します。

• 「Cisco 880 シリーズ データ ルータ」

• 「Cisco 880 シリーズ音声およびデータ ルータ」

• 「組み込み WLAN アンテナ付き Cisco 880 シリーズ」

• 「C881G-B/S/V-K9 ISR」

• 「C881GW-S/V-A-K9 ISR」

• 「C881G-U-K9 ISR」

• 「固定プラットフォーム ISR の HSPA+ バージョン」

Cisco 880 シリーズ データ ルータ

Cisco 880 シリーズ データ ルータには、統合 VPN、組み込み Wi-Fi CERTIFIED™、802.11b/g/n 準拠の無線 AP、3G、およびバックアップの機能があります。図 1-18 ～図 1-21 に、Cisco 880 シリーズ データ ルータで使用可能な機能を示します。ルータのモデルによっては、一部の機能を使用できない場合もあります。

ルータのモデルに応じて、プライマリ WAN ポートは G.SHDSL、VDSLoPOTS、VDSL/ADSL over ISDN、VDSL/ADSL over POTS、または 10/100 FE の場合があります。各ルータがサポートしている WAN インターフェイスについては、『 Cisco 880 Series Integrated Services Routers 』のデータ シートを参照してください。

図 1-18 は、Cisco 880 無線データ ルータの前面パネルを示しています。このモデルの前面パネルには、USB ポートと 3G カード スロットがあります。

図 1-18 Cisco 880 シリーズ無線データ ルータの前面パネル

図 1-19 は、Cisco 886VA データ ルータの背面パネルを示しています。

図 1-19 Cisco 886VA ルータの背面パネル

図 1-20 は、Cisco 887VA および 886VA-M データ ルータの背面パネルを示しています。

図 1-20 Cisco 887VA および 887VA-M ルータの背面パネル

図 1-21 は、Cisco 888W データ ルータの背面パネルを示しています。有線ルータの背面パネルにはアンテナはありませんが、 その他の仕様は、どの Cisco 880 シリーズ データ ルータもほぼ同じです。

図 1-21 Cisco 888W データ ルータの背面パネル

Cisco 880 シリーズ音声およびデータ ルータ

Cisco 880 シリーズ音声およびデータ ルータは、音声とデータの両方のポートを備えています。音声ポートは、Foreign Exchange Station（FXS）、Foreign Exchange Office（FXO）、または BRI 接続とインターフェイスする音声サービスを管理します。

Cisco 881 SRST と Cisco 888 SRST

図 1-22、図 1-23、および 図 1-24 に、Cisco 881 SRST ルータと Cisco 888 SRST ルータで使用できる機能を示します。使用できる機能はルータ モデルによって異なります。ルータのモデルによっては使用できない機能もあります。

ルータのモデルに応じて、プライマリ WAN ポートは、G.SHDSL または 10/100FE の場合があります。各ルータがサポートしている WAN インターフェイスと音声ポートについては、『 Cisco 880 Series Integrated Services Routers 』のデータ シートを参照してください。

図 1-22 に、Cisco 881 SRST 無線音声ルータと Cisco 888 SRST 無線音声ルータの前面パネルの詳細を示します。

図 1-22 Cisco 881 SRST 無線音声ルータと Cisco 888 SRST 無線音声ルータの前面パネル

図 1-23 は、Cisco 881SRST-W 音声ルータの背面パネルを示しています。

図 1-23 Cisco C881SRST-W 音声ルータの背面パネル

図 1-24 は、Cisco 888SRST-W 音声ルータの背面パネルを示しています。

図 1-24 Cisco C888SRST-W 音声ルータの背面パネル

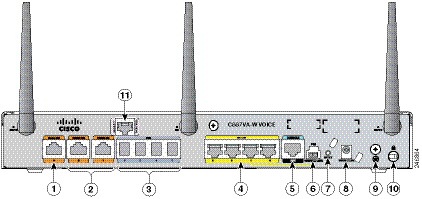

Cisco 881-V、Cisco 887VA-V、および Cisco 887VA-V-W

図 1-25、図 1-26、および 図 1-27 に、Cisco 881-V ルータと Cisco 887VA-V ルータで使用可能な機能を示します。使用できる機能はルータ モデルによって異なります。ルータのモデルによっては使用できない機能もあります。

Cisco 881-V および Cisco 887VA-V 音声およびデータ シリーズでは、FXS と BRI のどちらの音声ポートも使用できます。ただし、ルータ上で同時にサポートされるコール数は、ルータ上のコーデック複雑度設定によって制限されます。 表 1-26 は、複雑度「柔軟」、「中」、または「高」 に関して codec complexity コマンドが設定された場合にサポートされるコール最大数を示します。

（注） セキュアなコールをサポートするコーデック複雑度を設定した場合は DSP リソースが使用されますが、サポートされるコール最大数は影響を受けません。

図 1-25 に、Cisco 881-V、Cisco 887VA-V、および Cisco 887VA-V-W の前面パネルの詳細を示します。

図 1-25 Cisco 881-V、Cisco 887VA-V、および Cisco 887VA-V-W ルータの前面パネル

図 1-26 に、Cisco 887VA-V-W ルータの背面パネルを示します。Cisco 887VA-V（有線）ルータの背面パネルにはアンテナがありません。

図 1-26 Cisco 887VA-V ルータの背面パネル

図 1-27 に、Cisco 881-V ルータの背面パネルを示します。

図 1-27 Cisco 881-V ルータの背面パネル

組み込み WLAN アンテナ付き Cisco 880 シリーズ

Cisco 880W、880WD、および 880-WD ISR の一部には 3 つの組み込み WLAN アンテナが付いています。

これらの ISR は次のような固定プラットフォーム ルータです。

• 統合 VPN、組み込み Wi-Fi CERTIFIED™、802.11b/g/n 準拠の無線 AP、およびバックアップ機能を提供します。

• シングルバンド（2.4 GHz）WLAN カードまたはデュアルバンド（2.4 GHz と 5 GHz）WLAN カードを使用します。

• 単一の外部電源が必要：非 POE 対応ルータ用の 30 W 電源または PoE 対応ルータ用の 60 W 電源。

• 512 MB 固定システム メモリが搭載されています。

Cisco 880 シリーズ ISR の設定の詳細については、『 Cisco 880 Series Integrated Services Router Software Configuration Guide 』を参照してください。

Cisco 887VA-WD

図 1-28 に、C887VA-WD-A-K9 ISR と C887VA-WD-E-K9 ISR の前面パネルの詳細を示します。前面パネルには LED のみがあります。すべてのポートは、背面パネルにあります。

図 1-28 C887VA-WD-A-K9 ISR と C887VA-WD-E-K9 ISR の前面パネル

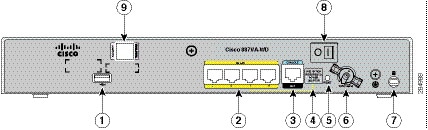

図 1-29 に、C887VA-WD-A-K9 ISR と C887VA-WD-E-K9 ISR の背面パネルの詳細を示します。

図 1-29 C887VA-WD-A-K9 ISR と C887VA-WD-E-K9 ISR の背面パネル

C881WD

図 1-30 に、C881WD-A-K9 ISR と C881WD-E-K9 ISR の前面パネルの詳細を示します。前面パネルには LED のみがあります。すべてのポートは、背面パネルにあります。

図 1-30 C881WD-A-K9 ISR と C881WD-E-K9 ISR の前面パネル

図 1-31 に、C881WD-A-K9 ISR と C881WD-E-K9 ISR の背面パネルの詳細を示します。

図 1-31 C881WD-A-K9 ISR と C881WD-E-K9 ISR の背面パネル

C881G-B/S/V-K9 ISR

C881G-B-K9、C881G-S-K9、および C881G-V-K9 ISR は Cisco 880 シリーズ データ ルータのメンバーです。これらのルータは、統合バーチャル プライベート ネットワーク（VPN）、802.11b/g/n 準拠のワイヤレス アクセス ポイント（AP）、3G、およびバックアップ機能を提供します。

Cisco 880 シリーズ ISR の設定の詳細については、『 Cisco 880 Series Integrated Services Router Software Configuration Guide 』を参照してください。

C881GW-S/V-A-K9 ISR

C881GW-S-A-K9 ISR と C881GW-V-A-K9 ISR は Cisco 880G シリーズ ルータのメンバーです。これらのルータは、統合 VPN、組み込み Wi-Fi CERTIFIED™、802.11b/g/n 準拠の無線 AP、3G、およびバックアップ機能を提供します。

Cisco 880 シリーズ ISR の設定の詳細については、 『Cisco 880 Series Integrated Services Router Software Configuration Guide』 を参照してください。

C881G-U-K9 ISR

C881G-U-K9 ISR は Cisco 880 シリーズ データ ルータのメンバです。これらのルータは、統合バーチャル プライベート ネットワーク（VPN）、組み込み Wi-Fi CERTIFIED™、802.11b/g/n 準拠のワイヤレス アクセス ポイント（AP）、3G、およびバックアップ機能を提供します。

Cisco 880 シリーズ ISR の設定の詳細については、 『Cisco 880 Series Integrated Services Router Software Configuration Guide』 を参照してください。

固定プラットフォーム ISR の HSPA+ バージョン

C881G+7-K9、C886VAG+7-K9、C887VAG+7-K9、C887VAMG+7-K9、C888EG+7-K9、C881GW+7-A-K9、C881GW+7-E-K9、C887VAGW+7-A-K9 および C887VAGW+7-E-K9 ISR は Cisco 880G シリーズ データ ルータのメンバです。これらのルータは、統合 VPN、組み込み Wi-Fi CERTIFIED™、802.11b/g/n 準拠の無線 AP、3G、およびバックアップ機能を提供します。

Cisco 880 シリーズ ISR の設定の詳細については、 『Cisco 880 Series Integrated Services Router Software Configuration Guide』 を参照してください。

Cisco C881、C886、および C887 シリーズ ISR

Cisco C881、C886、および C887 シリーズ ISR は、スモール オフィス、スモール エンタープライズ ブランチ、および在宅勤務者にブロードバンド速度と容易な管理を提供します。Cisco C881、C886、および C887 シリーズ ISR モデルは、無鉛のファンレス シャーシが付属しており、以前の Cisco 881、886、および 887 シリーズ（3G モデルと無線モデルを除く）の更新バージョンです。

この項の説明は次のモデルに適用されます。

• Cisco C881

• Cisco C886VA、Cisco C886VAJ（Annex J）

• Cisco C887VA、Cisco C887VAM（Annex M）

表 1-27 に、Cisco C881、C886、および C887 シリーズ ルータに関連した重要なハードウェア仕様に関する情報を示します。

表 1-27 Cisco C881、C886、および C887 シリーズ ルータのハードウェア仕様

詳細なハードウェア仕様については、次の URL で Cisco 880 シリーズのハードウェア データ シートを参照してください。

http://www.cisco.com/en/US/prod/collateral/routers/ps380/data_sheet_c78_459542_ps380_Products_Data_Sheet.html

Cisco C881 ルータ

図 1-32 に、Cisco C881 ルータの前面パネルを示します。

図 1-32 Cisco C881 ルータの前面パネル

Cisco C880 シリーズ ルータの LED の詳細については、「LED」を参照してください。

図 1-33 に、Cisco C881 ルータの背面パネルを示します。

図 1-33 Cisco C881 ルータの背面パネル

Cisco C880 シリーズ ルータの設置方法については、次の URL を参照してください。

http://www.cisco.com/en/US/docs/routers/access/800/860-880-890/hardware/installation/guide/2Install880-860.html

Cisco C886VA ルータ

図 1-34 に、Cisco C886VA ルータの前面パネルを示します。

図 1-34 Cisco C886VA ルータの前面パネル

Cisco C880 シリーズ ルータの LED の詳細については、「LED」を参照してください。

図 1-35 に、Cisco C886VA ルータの背面パネルを示します。

図 1-35 Cisco C886VA ルータの背面パネル

Cisco C880 シリーズ ルータの設置方法については、次の URL を参照してください。

http://www.cisco.com/en/US/docs/routers/access/800/860-880-890/hardware/installation/guide/2Install880-860.html

Cisco C886VAJ ルータ

図 1-36 に、Cisco C886VAJ ルータの前面パネルを示します。

図 1-36 Cisco C886VAJ ルータの前面パネル

Cisco 880 シリーズ ルータの LED の詳細については、「LED」を参照してください。

図 1-37 に、Cisco C886VAJ ルータの背面パネルを示します。

図 1-37 Cisco C886VAJ ルータの背面パネル

Cisco C880 シリーズ ルータの設置方法については、次の URL を参照してください。

http://www.cisco.com/en/US/docs/routers/access/800/860-880-890/hardware/installation/guide/2Install880-860.html

Cisco C887VA ルータ

図 1-38 に、Cisco C887VA ルータの前面パネルを示します。

図 1-38 Cisco C887VA ルータの前面パネル

Cisco C880 シリーズ ルータの LED の詳細については、 「LED」 を参照してください。

図 1-39 に、Cisco C887VA ルータの背面パネルを示します。

図 1-39 Cisco C887VA ルータの背面パネル

Cisco C880 シリーズ ルータの設置方法については、次のリンクを参照してください。

http://www.cisco.com/en/US/docs/routers/access/800/860-880-890/hardware/installation/guide/2Install880-860.html

Cisco C887VAM ルータ

図 1-40 に、Cisco C887VAM ルータの前面パネルを示します。

図 1-40 Cisco C887VAM ルータの前面パネル

Cisco C880 シリーズ ルータの LED の詳細については、「LED」を参照してください。

図 1-41 に、Cisco C887VAM ルータの背面パネルを示します。

図 1-41 Cisco C887VAM ルータの背面パネル

Cisco C880 シリーズ ルータの設置方法については、次の URL を参照してください。

http://www.cisco.com/en/US/docs/routers/access/800/860-880-890/hardware/installation/guide/2Install880-860.html

Cisco C888 サービス統合型ルータ

Cisco C888 サービス統合型ルータ（ISR）は、スモール オフィス、エンタープライズ スモール ブランチ、および在宅勤務者にブロードバンド速度と容易な管理を提供します。Cisco C888 ISR は、マルチ モード G.SHDSL（EFM+ATM）WAN 接続をサポートしています。また、Cisco C888 ISR は、無鉛のファンレス シャーシが付属しており、以前の Cisco 888（888 A と 888 EA）ISR モデルの更新バージョンです。

表 1-28 に、Cisco C888 ISR に関連した重要なハードウェア仕様に関する情報を示します。

表 1-28 Cisco C888 ISR のハードウェア仕様

（注） G.SHDSL モードを EFM から ATM に、または、ATM から EFM に変更した場合は、ルータを再ロードする必要があります。

（注） EFM 自動モードは最初のペアでのみサポートされます。EFM 手動モードは 4 ペアすべてでサポートできます。

（注） Cisco C888 ISR は、ATM の逆多重化（IMA）モードをサポートしていません。

詳細なハードウェア仕様については、次の URL で Cisco 880 シリーズのハードウェア データ シートを参照してください。

http://www.cisco.com/en/US/prod/collateral/routers/ps380/data_sheet_c78_459542_ps380_Products_Data_Sheet.html

図 1-42 に、Cisco C888 ルータの前面パネルを示します。

図 1-42 Cisco C888 ルータの前面パネル

Cisco 880 シリーズ ルータの LED の詳細については、次の URL で入手可能な情報を参照してください。

http://www.cisco.com/en/US/docs/routers/access/800/860-880-890/hardware/installation/guide/1Overview880-860.html#wp1147924

図 1-43 に、Cisco C888 ルータの背面パネルを示します。

図 1-43 Cisco C888 ルータの背面パネル

Cisco 800 シリーズ ルータの設置方法については、次の URL で入手可能な情報を参照してください。

http://www.cisco.com/c/en/us/td/docs/routers/access/800/hardware/installation/guide/800HIG/installing.html#pgfId-1098019

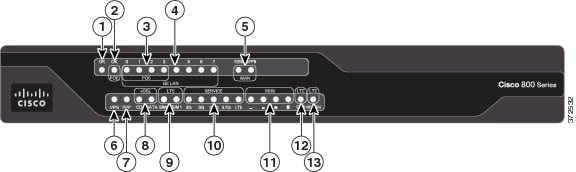

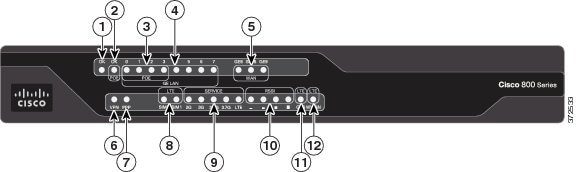

Cisco C880 シリーズおよび Cisco C890 シリーズ 4G LTE サービス統合型ルータ

Cisco C880 シリーズおよび Cisco C890 シリーズ 4G LTE サービス統合型ルータ（ISR）は、既存の Cisco 880 シリーズおよび Cisco 890 シリーズ ISR に 4G LTE サポートを追加したものです。Cisco C880 シリーズおよび Cisco C890 シリーズ 4G LTE ISR は、Sierra Wireless MC7304 モデムをベースとしています。Cisco C880 シリーズおよび Cisco C890 4G LTE シリーズ ISR は、4G LTE サポートを使用して、アップ リンクとダウン リンクの両方向で 3G よりも高いデータ レートを実現できます。

ここでは、次のモデルに関する情報を提供します。

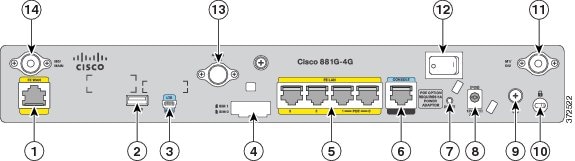

• Cisco C881G-4G ISR

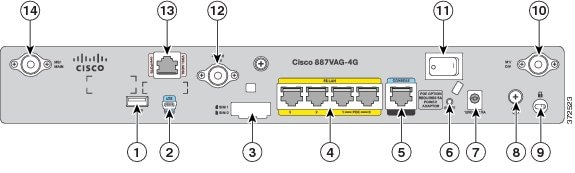

• Cisco C887VAG-4G ISR

• Cisco C896VAG-LTE ISR

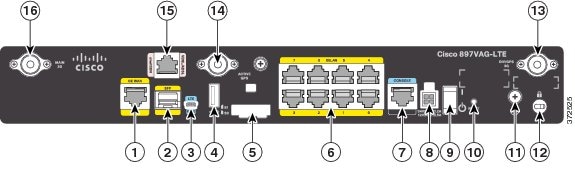

• Cisco C897VAG-LTE ISR

• Cisco C898EAG-LTE ISR

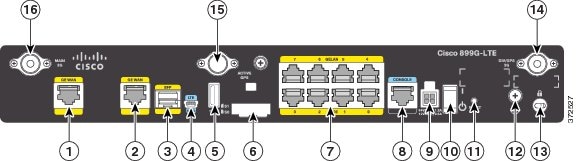

• Cisco C899G-LTE ISR

表 1-29 に、Cisco C880 4G LTE シリーズ ISR に関連した重要なハードウェア仕様に関する情報を示します。

表 1-30 に、Cisco C890 4G LTE シリーズ ISR に関連した重要なハードウェア仕様に関する情報を示します。

表 1-31 に、Cisco 880 および Cisco 890 シリーズ ISR で使用できるさまざまな 4G LTE SKU のリストを示します。
