SMU は可能な限り最短の時間でユーザにソフトウェアの変更を提供します。 ISSU がサポートされる前は、SMU をインストールすると、1 つ以上のプロセスの再起動、または 1 つ以上のノードのリロードが行われていました。 ISSU では、ユーザが経験する運用上の影響を最小限に抑えます。 すべてのリロード SMU が ISSU SMU になるわけではありません。 カーネル、ROMMON、メモリ切り分け、および他のインフラストラクチャの領域に対する変更の一部は、ウォーム リロードを使用しても実現することはできません。このような場合、ルータはこのような SMU をロードするために標準のリロードを実行する必要があります。
ISSU はソフトウェアのダウングレードをサポートしないため、ISSU を使用してインストールされた SMU のアップグレードはパラレル リロード方式を使用してのみアンインストールできます。
SMU ISSU アップグレードを実行するには、issu キーワードを指定して install activate コマンドを使用します。 SMU には、次の 3 つのタイプがあります。
-
ISSU SMU:これは、ISSU 方式を使用してインストールされます。 これらの SMU のインストールは、パラレル リロード方式を使用して、issu キーワードを省略した install activate コマンドでも実行できます。
-
リロード SMU:この SMU では、インストール中にパラレル リロードが必要です。
-
再起動 SMU:この SMU では、インストール中にプロセス再起動が必要です。
SMU タイプは、show install package pie detail コマンドの出力を表示することで識別可能です。 ISSU SMU は、再起動情報フィールド(ここでは強調表示されている)の ISSU (quick) warm-reload により識別されます。
RP/0/RSP0/CPU0:router(admin)# show install package disk0:asr9k-px-4.x.x.04I.CSCuc66088-0.0.4.i detail
Mon Nov 19 09:44:24.036 UTC
disk0:asr9k-px-4.x.x.04I.CSCuc66088-0.0.4.i
asr9k-px-4.x.x.04I.CSCuc66088 V0.0.4.i[SMU] User specified bundle
iosxr-infra-asr9k-px1-4.x.x.04I.CSCuc66088.pi.pie.
[composite package]
[root package, grouped contents]
Vendor : Cisco Systems
Desc : User specified bundle iosxr-infra-asr9k-px1-4.x.x.04I.CSCuc66088.pi.pie.
Build : Built on Fri Nov 9 11:00:11 UTC 2012
Source : By iox-bld27 in /scratch1/SMU_BLD_WS/ci-431_206626_CSCuc66088_121109102249 for pie
Card(s): RP, CRS-RP-X86, CRS8-RP-x86, CRS16-RP-x86, ASR9001-RP, RP-STARSCREAM, NP24-4x10GE,
NP24-40x1GE, NP40-40x1GE, NP40-4x10GE, NP40-8x10GE, NP40-2_20_COMBO, NP80-8x10GE,
NP80-16x10GE, NP200-24x10GE, NP200-36x10GE, NP200-2x100GE, NP200-1x100GE, NP200-5x40GE,
NP200-8x10GE, NP200-MOD-SMEM, NP200-MOD-LMEM, ASR9001-LC, A9K-SIP-700, A9K-SIP-500, A9K-SIP-AVSM
Restart information:
Default:
parallel impacted processes restart
Size Compressed/Uncompressed: 1744KB/1830KB (95%)
Components in package disk0:asr9k-px-4.x.x.04I.CSCuc66088-0.0.4.i, package asr9k-px-4.x.x.04I.CSCuc66088:
disk0:iosxr-infra-4.x.x.04I.CSCuc66088-0.0.4.i
iosxr-infra-4.x.x.04I.CSCuc66088 V0.0.4.i[SMU] IOS-XR Infra Package Definition
Vendor : Cisco Systems
Desc : IOS-XR Infra Package Definition
Build : Built on Fri Nov 9 11:00:10 UTC 2012
Source : By iox-bld27 in /scratch1/SMU_BLD_WS/ci-431_206626_CSCuc66088_121109102249 for pie
Card(s): RP, CRS-RP-X86, CRS8-RP-x86, CRS16-RP-x86, ASR9001-RP, RP-STARSCREAM, NP24-4x10GE,
NP24-40x1GE, NP40-40x1GE, NP40-4x10GE, NP40-8x10GE, NP40-2_20_COMBO, NP80-8x10GE,
NP80-16x10GE, NP200-24x10GE, NP200-36x10GE, NP200-2x100GE, NP200-1x100GE,
NP200-5x40GE, NP200-8x10GE, NP200-MOD-SMEM, NP200-MOD-LMEM, ASR9001-LC,
A9K-SIP-700, A9K-SIP-500, A9K-SIP-AVSM
Restart information:
Default:
ISSU (quick) warm reload
Specific:
ISSU (quick) warm reload to and from ***-*
Size Compressed/Uncompressed: 1744KB/1830KB (95%)
Components in package disk0:iosxr-infra-4.x.x.04I.CSCuc66088-0.0.4.i,
package iosxr-infra-4.x.x.04I.CSCuc66088:
platforms-spa-chopper V[ci-4x-bugfix/8] This component contains Platform Independent
Chopper SPA Code.
iosxr-infra-4.x.x.04I.CSCuc66088-package V[Default] Manifest information for package
iosxr-infra-4.x.x.04I.CSCuc66088
iosxr-infra-4.x.x.04I.CSCuc66088-package-compatibility V[Default]
Package Compatibility information for package iosxr-infra-4.x.x.04I.CSCuc66088
パラレル リロードがアクティベーション タイプとして使用されている場合だけ、同じアクティベーションで混合の SMU タイプを組み合わせられます。 ISSU を使用して、パラレル プロセス再起動 SMU をアクティブにできません。 ただし、パラレル プロセス再起動と ISSU SMU の両方をインストールする場合は、次の 2 つのオプションのいずれかを使用します。
-
SMU のインストールにパラレル リロードを使用します。
-
最初の操作としてパラレル プロセス再起動 SMU をインストールし、別の操作として ISSU SMU をインストールします。
トラフィックに影響がないため、メンテナンス時間外で次のコマンドを使用できます。
-
install add 例:install add tftp://223.255.254.254/asr9k-px-4.x.x.CSCzz99999.pie
-

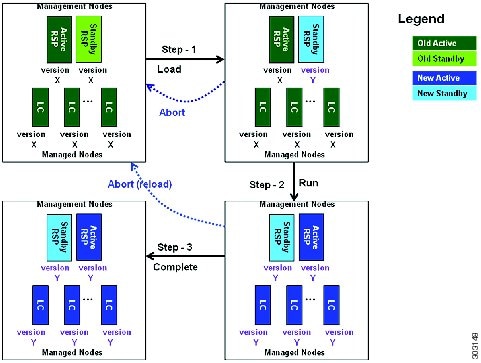

install activate:このコマンドは、ISSU を開始し、プロンプト モードを指定するために使用されます。 例:install activate id 1 issu prompt-level all issu
実行フェーズのメンテナンス時間内でこのコマンドを使用することを推奨します。
-
ISSU 実行フェーズ 例:install operation 70 run
-
ISSU 完了フェーズ 例:install operation 70 complete
