章のタイトル： 概要：Cisco ASR 9000 シリーズ ルータ共有ポート アダプタ
概要：Cisco ASR 9000 シリーズ ルータ共有ポート アダプタ
この章では、Cisco ASR 9000 シリーズ アグリゲーション サービス ルータでサポートされる共有ポート アダプタ（SPA）について説明します。この章の内容は次のとおりです。
•
「2 ポート チャネライズド OC-12/DS0 SPA の概要」
• 「1 ポート チャネライズド STM-16/OC-48 SPA の概要」
• 「2 ポート OC-48 POS RPR SPA の概要」
• 「8 ポート OC-12 STM-4 POS SPA の概要」
• 「1 ポート OC-192 STM-64 POS RPR XFP SPA の概要」
• 「2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA の概要」
• 「4 ポート チャネライズド T3 to DS0 の概要」
• 「1 ポート チャネライズド STM-1/OC-3 SPA の概要」
• 「4 ポート OC-3/STM-1 POS SPA の概要」
• 「8 ポート OC-3/STM-1 POS SPA の概要」
• 「1 ポート チャネライズド OC-3 ATM CEoP SPA の概要」
SPA の要約
表 2-1 に、Cisco ASR 9000 シリーズ アグリゲーション サービス ルータでサポートされている SPA の要約を示します。
|
|
|
|
|
|
|---|---|---|---|---|
ハードウェアとソフトウェアの互換性の確認
ルータ搭載ハードウェアに対する Cisco IOS XR ソフトウェアの最低要件を確認するには、Cisco.com の Software Advisor ツールを使用します。このツールでは、システム内の SIP または SPA の互換性の有無を検査できませんが、個々のハードウェア モジュールまたはコンポーネントに対する最低限の Cisco IOS XR 要件を確認できます。
（注） このツールにアクセスするには、Cisco.com のログイン アカウントが必要です。
Software Advisor にアクセスするには、Cisco.com で [Login] をクリックして、[SEARCH] ボックスに Software Advisor と入力し、[Go] をクリックします。Software Advisor ツールのリンクをクリックします。
ハードウェアに必要なソフトウェア リリースの最低要件を検索するための製品シリーズを選択するか、または特定の製品番号を入力します。
2 ポート チャネライズド OC-12/DS0 SPA の概要
2 ポート チャネライズド OC-12/DS0 SPA は、ダブルハイトの SPA であり、帯域幅 622.08 Mbps での Synchronous Optical NETwork（SONET）ネットワーク接続を可能にします。
ここでは、2 ポート チャネライズド OC-12/DS0 SPA について説明します。
• 「2 ポート チャネライズド OC-12/DS0 SPA の LED」
• 「2 ポート チャネライズド OC-12/DS0 SPA のインターフェイス仕様」
• 「2 ポート チャネライズド OC-12/DS0 SPA SFP の光トランシーバ モジュールおよびケーブル」
2 ポート チャネライズド OC-12/DS0 SPA の LED
2 ポート チャネライズド OC-12/DS0 SPA は、3 種類の LED を備えています。SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。図 2-1 に、SPA の各 LED の例を示します。
図 2-1 2 ポート チャネライズド OC-12/DS0 SPA の前面プレート
|
|
|
||
|
|
表 2-2 で、2 ポート チャネライズド OC-12/DS0 SPA の LED について説明します。
|
|
|
|
|
|---|---|---|---|
| CAR1 |
|||
| STATUS2 |
|||
2 ポート チャネライズド OC-12/DS0 SPA のインターフェイス仕様
フレーマは、送受信 SONET フレームを処理します。フレーマの処理速度は OC-12c/STM-4 ライン レート（622.08 Mbps）です。パケット データはポイントツーポイント プロトコル（PPP）など、ユーザが設定可能なカプセル化形式によって転送され、STS-12c/STM-4 フレームにマッピングされます。フレーマの主な動作モードは OC-12 であり、12 のパスがそれぞれ DS3 を伝送でき、各 DS3 は 28 の DS1 を伝送できます。
2 ポート チャネライズド OC-12/DS0 SPA インターフェイスは、ANSI および Telco 標準に準拠しています。
2 ポート チャネライズド OC-12/DS0 SPA SFP の光トランシーバ モジュールおよびケーブル
2 ポート チャネライズド OC-12/DS0 SPA の各ポートには着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールが取り付けられており、これによって SONET シングルモードおよびマルチモード光ファイバ接続を実現します。（図 2-2 を参照してください）。
SPA での使用が認可されている光ファイバだけを使用してください。2 ポート チャネライズド OC-12/DS0 SPA は、以下のタイプの光トランシーバ モジュールをサポートします。
• マルチモード（MM）SFP モジュール：SFP-OC12-MM
• 短距離（SR）SFP モジュール：SFP-OC12-SR
• 中距離（IR）SFP モジュール（15 km）：SFP-OC12-IR1
• 長距離（LR）SFP モジュール（40 km）：SFP-OC12-LR1
• LR SFP モジュール（80 km）：SFP-OC12-LR2
SPA で使用される SFP 光トランシーバ モジュールは、以下の光ファイバ オプションを提供します。
• マルチモード：622.08 Mbps、OC-12 光ファイバ（SONET STS-12c）
コアとクラッドの直径がそれぞれ 62.5 ミクロン、125 ミクロンのマルチモード光ファイバを使用してください。
• シングルモード：622.08 Mbps、OC-12 光ファイバ（SONET STS-12c）
モードフィールド径が 8.7±0.5 ミクロンのシングルモード光ファイバを使用してください。（公称径は約 10/125 ミクロン）。
シングルモード（中距離または長距離構成用）またはマルチモード光ファイバ ケーブルは、ルータとネットワークの接続、または 2 ポート チャネライズド OC-12/DS0 SPA を備えた 2 台のルータどうしのバックツーバック接続に使用します。
長距離 SFP 光トランシーバ モジュール（長距離構成用）の場合は、2 つのモジュール間に減衰器を使用しないと、バックツーバックで接続できません。
1 ポート チャネライズド STM-16/OC-48 SPA の概要
ここでは 1 ポート チャネライズド STM-16/OC-48 SPA について、次の内容を説明します。
• 「1 ポート チャネライズド STM-16/OC-48 SPA の LED」
• 「1 ポート チャネライズド STM-16/OC-48 SPA のインターフェイス仕様」
• 「1 ポート チャネライズド STM-16/OC-48 SPA のケーブルとコネクタ」
1 ポート チャネライズド STM-16/OC-48 SPA の LED
1 ポート チャネライズド STM-16/OC-48 SPA にはポートに対する A/L LED と STATUS LED の 2 種類の LED が備えられています（図 2-3 を参照）。
図 2-3 1 ポート チャネライズド STM-16/OC-48 SPA の前面プレート
|
|
|
||
|
|
1 ポート チャネライズド STM-16/OC-48 SPA の LED については 表 2-3 を参照してください。
|
|
|
|
|
|---|---|---|---|
1 ポート チャネライズド STM-16/OC-48 SPA のインターフェイス仕様
フレーマは、送受信 SONET または SDH フレームを処理します。フレーマの処理速度は OC-48/STM-16 ライン レート（2.488 Gbps）です。
パケット データはポイントツーポイント プロトコル（PPP）など、ユーザが設定可能なカプセル化形式によって転送され、STS-48/STM-16 フレームにマッピングされます。HDLC およびフレーム リレーもサポートされています。フレーマの主な動作モードは OC-48 であり、48 のパスがそれぞれ DS3 を伝送でき、各 DS3 は 28 の DS1 を伝送できます。
1 ポート チャネライズド STM-16/OC-48 SPA インターフェイスは RFC 1619「 PPP over SONET/SDH 」および RFC 1662「 PPP in HDLC-like Framing 」に準拠します。また、1 ポート チャネライズド STM-16/OC-48 SPA は SNMP v1 エージェント（RFC 1155 ～ 1157）、および管理情報ベース（MIB）II（RFC 1213）をサポートしています。
1 ポート チャネライズド STM-16/OC-48 SPA のケーブルとコネクタ
1 ポート チャネライズド STM-16/OC-48 SPA の各ポートには着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールが取り付けられており、これによって SONET および SDH シングルモードおよびマルチモード光ファイバ接続を実現します（図 2-4 を参照）。
1 ポート チャネライズド STM-16/OC-48 SPA で使用される SFP 光トランシーバ モジュールは、以下の光ファイバ オプションを提供します。
• マルチモード：2.488 Gbps、OC-48/STM-16 光ファイバ（SONET STS-48 または SDH STM-16）
コアとクラッドの直径がそれぞれ 62.5 ミクロン、125 ミクロンのマルチモード光ファイバを使用してください。
• シングルモード：2.488 Gbps、OC-48/STM-16 光ファイバ（SONET STS-48 または SDH STM-16）
モードフィールド径が 8.7±0.5 ミクロンのシングルモード光ファイバを使用してください。（公称径は約 10/125 ミクロン）。

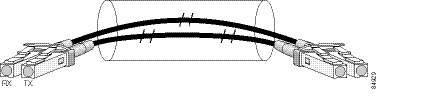

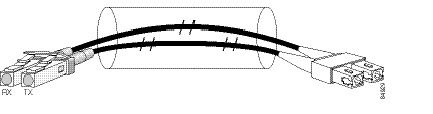

シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか（図 2-5 を参照）、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用（TX）、もう 1 つは受信用（RX）に使用します。
シングルモード（中距離または長距離構成用）またはマルチモード光ファイバ ケーブルは、ルータとネットワークの接続、または 1 ポート チャネライズド STM-16/OC-48 SPA を備えた 2 台のルータどうしのバックツーバック接続に使用します。
長距離 SFP 光トランシーバ モジュール（長距離構成用）の場合は、2 つのモジュール間に減衰器を使用しないと、バックツーバックで接続できません。
2 ポート OC-48 POS RPR SPA の概要
ここでは 2 ポート OC48-POS/RPR SPA について、次の内容を説明します。
• 「2 ポート OC48-POS/RPR SPA の LED」
• 「2 ポート OC48-POS/RPR SPA のインターフェイス仕様」
• 「2 ポート OC48-POS/RPR SPA のケーブル、光トランシーバ モジュール、およびコネクタ」
2 ポート OC48-POS/RPR SPA の LED
2 ポート OC48-POS/RPR SPA は 5 種類の LED を備えています（図 2-6 を参照）。
図 2-6 2 ポート OC48-POS/RPR SPA の前面プレート
|
|
|
||
|
|
|
||
|
|
2 ポート OC48-POS/RPR SPA の LED については 表 2-4 を参照してください。
|
|
|
|
|
|---|---|---|---|
PTH3 |
|||
PRT4 |
|||
2 ポート OC48-POS/RPR SPA のインターフェイス仕様
2 ポート OC48-POS/RPR SPA の物理層インターフェイスは Optical Carrier-48（OC-48）です。また、2 ポート OC48-POS/RPR SPA は POS 仕様に準拠するように設計されています。2 ポート OC48-POS/RPR SPA はサポートされるすべてのプラットフォームに対し、2 つの 2.488 Gbps ネットワーク インターフェイスを提供します。
2 ポート OC48-POS/RPR SPA のケーブル、光トランシーバ モジュール、およびコネクタ
シングルモード（中距離構成用）光ファイバ ケーブルは、ルータとネットワークの接続、または OC-48 を備えた 2 台のルータどうしのバックツーバック接続に使用します。
2 ポート OC48-POS/RPR SPA は、以下のタイプの光トランシーバ モジュールをサポートします。
• シングルモード短距離（SR）SFP モジュール：SFP-OC48-SR
• シングルモード 中距離（IR）SFP モジュール：SFP-OC48-IR1
• シングルモード長距離（LR）SFP モジュール：SFP-OC48-LR2
2 ポート OC48-POS/RPR SPA の個々のポートは、1 つのデュプレックス LC タイプのレセプタクルを備えています。シングルモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか（図 2-7 を参照）、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用（TX）、もう 1 つは受信用（RX）に使用します。
図 2-7 LC タイプ コネクタを備えたデュプレックス パッチ ケーブル
8 ポート OC-12 STM-4 POS SPA の概要
8 ポート OC12/STM4 SPA はシングルハイト SPA であり、1 つの SIP サブスロットに取り付けます。着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールを備えた SPA は、SONET 用の光信号レベル（OC- n ）、および SDH ネットワーク接続用の同期転送モジュール（STM- n ）を提供します。この SPA では、所定のポートで OC-12 SFP モジュールを使用できるので、ポートあたりの帯域幅を 622.08 Mbps にすることができます。
（注） SFP モジュールを交換する際に、SPA インターフェイスは以前に定義された設定を維持します。これらの設定には、IP アドレス、クロック ソース、ループバック、CRC、および POS フラグの設定が含まれます。
SPA の帯域幅の詳細については、この章の「帯域幅のオーバーサブスクライブ」を参照してください。SPA の詳細と、SIP および光モジュールに対する SPA の互換性の詳細については、このマニュアルの「SIP および SPA の製品概要」の章を参照してください。
ここでは 8 ポート OC-3 STM-1/OC-12 STM-4 POS SPA について、次の内容を説明します。
• 「8 ポート OC12/STM4 SPA のインターフェイス仕様」
• 「8 ポート OC12/STM4 SPA の光トランシーバ モジュールおよびケーブル」
8 ポート OC12/STM4 SPA の LED
8 ポート OC12/STM4 SPA は、3 種類の LED を備えています。2 つは SPA の各ポート用、1 つは STATUS LED です。図 2-8 に、8 ポート OC12/STM4 SPA の前面プレートを示します。
図 2-8 8 ポート OC12/STM4 SPA の前面プレート
|
|
|
||
|
|
表 2-5 では、8 ポート OC12/STM4 SPA の LED について説明します。
|
|
|
|
|
|---|---|---|---|
8 ポート OC12/STM4 SPA のインターフェイス仕様
フレーマは、送受信 SONET または SDH フレームを処理します。フレーマの処理速度は OC-12 ライン レート（622.08 Mbps）です。パケット データはポイントツーポイント プロトコル（PPP）など、ユーザが設定可能なカプセル化形式によって転送され、レイヤ 2 フレームにマッピングされます。
8 ポート OC12/STM4 SPA のインターフェイスは、以下の RFC に準拠しています。
• RFC 1662「 PPP in HDLC-like Framing 」
8 ポート OC12/STM4 SPA の光トランシーバ モジュールおよびケーブル
8 ポート OC12/STM4 SPA の各ポートには着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールが取り付けられており、これによって SONET および SDH シングルモードおよびマルチモード光ファイバ接続を実現します（図 2-9 を参照）。
SPA での使用が認可されている光ファイバだけを使用してください。8 ポート OC12/STM4 SPA では、次の OC-12 光トランシーバ モジュールがサポートされています。
• マルチモード（MM）SFP モジュール：SFP-OC12-MM
• 短距離（SR）SFP モジュール：SFP-OC12-SR
• 中距離（IR）SFP モジュール（15 km）：SFP-OC12-IR1
• 長距離（LR）SFP モジュール（40 km）：SFP-OC12-LR1
• 長距離（LR）SFP モジュール（80 km）：SFP-OC12-LR2
8 ポート OC-12c/STM-4 POS SPA には、次の OC-12 光ファイバ オプションを使用できます。
• マルチモード：622.08 Mbps、OC-12 光ファイバ（SONET STS-12c または SDH STM-4）
コアとクラッドの直径がそれぞれ 62.5 ミクロン、125 ミクロンのマルチモード光ファイバを使用してください。
• シングルモード：622.08 Mbps、OC-12 光ファイバ（SONET STS-12c または SDH STM-4）
モードフィールド径が 8.7 ± 0.5 ミクロンのシングルモード光ファイバを使用してください。（公称径は約 10/125 ミクロン）。
シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか（図 2-10 を参照）、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用（TX）、もう 1 つは受信用（RX）に使用します。
シングルモード（短距離、中距離、または長距離構成用）またはマルチモード光ファイバ ケーブルは、ルータとネットワークの接続、または OC-12 を備えた 2 台のルータどうしのバックツーバック接続に使用します。
長距離 SFP 光トランシーバ モジュール（長距離構成用）の場合は、モジュール間に減衰器を使用しないと、バックツーバックで接続できません。
OC-12 モジュール接続
表 2-6 に、8 ポート OC-12c/STM-4 POS SPA の光モジュールの OC-12 仕様を示します。
1 ポート OC-192 STM-64 POS RPR XFP SPA の概要
1 ポート OC-192/STM-64 POS/RPR XFP SPA はシングルハイト SPA であり、1 つの SIP サブスロットに取り付けます。1 ポート OC-192/STM-64 POS/RPR XFP SPA は、帯域幅 9.95 Gbps の SONET および SDH ネットワーク接続を提供します。
SPA の帯域幅の詳細については、この章の「帯域幅のオーバーサブスクライブ」を参照してください。SPA の詳細と、SIP および光モジュールに対する SPA の互換性の詳細については、このマニュアルの SIP の概要の章を参照してください。
1 ポート OC-192/STM-64 POS/RPR XFP SPA の各ポートでは 10 Gbps の着脱可能小型フォーム ファクタ光レセプタクルを使用し、シングルモード光ファイバ接続を実現します。この SPA に使用する光ファイバ ケーブルの詳細については、「1 ポート OC-192/STM-64 POS/RPR XFP SPA の光トランシーバ モジュール、コネクタ、およびケーブル」 を参照してください。
ここでは 1 ポート OC-192/STM-64 POS/RPR XFP SPA について、次の内容を説明します。
• 「1 ポート OC-192/STM-64 POS/RPR XFP SPA の LED」
• 「1 ポート OC-192/STM-64 POS/RPR XFP SPA のインターフェイス仕様」
• 「1 ポート OC-192/STM-64 POS/RPR XFP SPA の光トランシーバ モジュール、コネクタ、およびケーブル」
1 ポート OC-192/STM-64 POS/RPR XFP SPA の LED
1 ポート OC-192/STM-64 POS/RPR XFP SPA は 6 種類の LED を備えています（図 2-11 を参照）。
図 2-11 1 ポート OC-192/STM-64 POS/RPR XFP SPA の前面プレート
|
|
|
||
|
|
|
||
|
|
|
表 2-7 では、1 ポート OC-192/STM-64 POS/RPR XFP SPA の LED について説明します。
|
|
|
|
|
|---|---|---|---|
ソフトウェアによってポートがイネーブルにされています。1 つ以上のアラーム（LOS、LOF、RDI など）が発生しています。 |
|||
1 ポート OC-192/STM-64 POS/RPR XFP SPA のインターフェイス仕様
フレーマは、送受信 SONET または SDH フレームを処理します。フレーマの処理速度は OC-192c/STM-64 ライン レート（9.95 Gbps）です。
パケット データはポイントツーポイント プロトコル（PPP）など、ユーザが設定可能なカプセル化形式によって転送され、STS-192c/STM-64 フレームにマッピングされます。
1 ポート OC-192/STM-64 POS/RPR XFP SPA のインターフェイスは、以下の RFC に準拠しています。
• RFC 1662「 PPP in HDLC-like Framing 」
• RFC 2615「 PPP over SONET/SDH 」
SNMP MIB のサポートについては、『 Cisco IOS XR System Management Configuration Guide 』の「Implementing SNMP on Cisco IOS XR Software」を参照してください。
（注） Cisco IOS XR Software Release 3.8.0 では、1 ポート OC-192c/STM-64 POS/RPR XFP SPA によってダイナミック パケット トランスポート（DPT）機能がサポートされます。Cisco DPT ファミリの製品は、スケーラブルなインターネット サービス、信頼性の高い IP 認識光トランスポート、および容易なネットワーク運用を実現します。スペース再利用プロトコル（SRP）は、シスコが開発した MAC 層のプロトコルであり、最適な方法で反転リングのペアを使用し、同等の SONET ネットワークにおける帯域幅使用を向上させる Cisco DPT 製品と一緒に使用されます。
1 ポート OC-192/STM-64 POS/RPR XFP SPA の光トランシーバ モジュール、コネクタ、およびケーブル
1 ポート OC-192/STM-64 POS/RPR XFP SPA は、シングルモード 9.95 Gbps の OC-192 光ファイバ（SONET STS-192c または SDH STM-64）用光トランシーバ モジュールを使用します。これは、ネットワークとの SONET および SDH 接続を実現します。
1 ポート OC-192/STM-64 POS/RPR XFP SPA は、以下のタイプの光トランシーバ モジュールをサポートします。
• シングルモード短距離（SR）XFP モジュール：XFP-10GLR-OC192SR
• シングルモード中距離（IR）XFP モジュール：XFP-10GER-OC192IR
• シングルモード超長距離 XFP モジュール：XFP-10GZR-OC192LR
SPA での使用が認可されている光ファイバだけを使用してください。Cisco IOS XR Software Release 3.4.0 現在、使用が認められている光トランシーバ モジュールは上記の XFP のみです。
ルータとネットワークの接続には、モードフィールド径が 8.7 ± 0.5 ミクロン（公称径は約 10/125 ミクロン）のシングルモード光ファイバを使用してください。
図 2-12 に、1 ポート OC-192/STM-64 POS/RPR XFP SPA の XFP 光トランシーバ モジュールで使用するケーブル タイプを示します。
OC-192 モジュール接続
表 2-8 に、1 ポート OC-192/STM-64 POS/RPR XFP SPA と使用する OC-192 の仕様を示します。
メイト インターフェイス ケーブル
1 ポート OC-192/STM-64 POS/RPR XFP SPA は 2 つのメイト インターフェイス設定をサポートします。
• 同じ SIP 内の 2 つの OC-192c SPA の間のメイト
• 隣接した SIP で 2 つの OC-192c SPA の間のメイト
2 つの 1 ポート OC-192/STM-64 POS/RPR XFP SPA は、40 ピン コネクタ銅メイト ケーブルを使用して接続します。ケーブル長に応じて、使用できる接続は、次のスロットとの横型接続と同じスロット内の縦型接続の 2 つに限定されます。ここでは、シャーシが縦方向に取り付けられていると想定します。図 2-13 に、SPA の接続で使用するメイト ケーブルを示します。
|
|
シングル ポート RPR SPA 用 Long-Length RPR メイト ケーブル（CBL-RPR-OC192-L） |
|
シングル ポート RPR SPA 用 Short-Length RPR メイト ケーブル（CAB-RPR-OC192-S） |
（注） RPR メイト ケーブルが必要なのは SPA が RPR モードで使用される場合だけです。POS モードでは必要ありません。RPR 機能のサポートは、プラットフォームのソフトウェア リリース機能の内容によって異なります。RPR 機能のサポートを確認するには、SPA データ シートを使用するか、ご使用の機器のシスコ代理店にお問い合わせください。
2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA の概要
ここでは 2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA について、次の内容を説明します。
• 「2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA の LED」
• 「2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA のインターフェイス仕様」
• 「2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA のケーブルとコネクタ」
2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA の LED
2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA は、3 種類の LED を備えています。2 つは SPA の各ポート用、1 つは STATUS LED です（図 2-14 を参照）。
図 2-14 2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA の前面プレート
|
|
|
||
|
|
|
||
|
|
表 2-9 では、2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA の LED について説明します。
|
|
|
|
|
|---|---|---|---|
ソフトウェアによってポートがイネーブルにされています。有効な E3 または T3 信号が存在し、アラームは発生していません。 |
|||
2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA のインターフェイス仕様
フレーマは、着信および送信 T3 フレーム（C ビット、m13/m23、非フレーム）および E3 フレーム（g751、g832、非フレーム）を処理します。フレーマの処理速度は、設定されたモードに応じて T3 または E3 ライン レート（44.736/34.368 Mbps）となります。
パケット データはポイントツーポイント プロトコル（PPP）やハイレベル データ リンク コントロール（HDLC）など、ユーザが設定可能なカプセル化形式で転送され、T3 および E3 フレームにマッピングされます。カプセル化により、データ フレーム パケットは転送オーバーヘッドが付加されてから転送されます。このオーバーヘッドは、パケットが遠端に転送された時点で削除されます。
T3/E3 SPA インターフェイスは、ANSI および Telco 標準に準拠しています。このインターフェイスは、管理情報ベース（MIB）RFC 2496 および T1.231 のサポートも提供しています。
2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA のケーブルとコネクタ
2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA のインターフェイス コネクタは 75 Ω の同軸 Siemax 型であり、1 つのコネクタおよびケーブルが転送用（TX）、もう 1 つは受信用（RX）です。
2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA には、次のケーブルを使用できます。ケーブルの一端は BNC コネクタであり、もう一端は Siemax コネクタです。同様の SPA がバックツーバックで接続されている場合、ケーブルの両端が Siemax となります。
• CAB-T3E3-RF-BNC-M（T3 または E3 ケーブル、1.0/2.3 RF 対 BNC オス、10 フィート）
• CAB-T3E3-RF-BNC-F（T3 または E3 ケーブル、1.0/2.3 RF 対 BNC メス、10 フィート）
• CAB-T3E3-RF-OPEN（T3 または E3 ケーブル、1.0/2.3 RF 対 BNC オープン エンド、10 フィート）
（注） 各ケーブルのシスコの製品番号は 72-4124-01（オス BNC 端子）および 72-4131-01（メス BNC 端子）となります。
図 2-14 に 2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA のコネクタを示します。また、 表 2-10 は各コネクタの信号の意味の説明です。
|
|
|
|---|---|
送信信号は中心コンタクト上で送信されます。外側シールドは、TX BNC コネクタに接続する 75 Ω RG-59 同軸ケーブルのアースです。 |
|
受信信号は中心コンタクト上で受信されます。外側シールドは、RX BNC コネクタに接続する 75 Ω RG-59 同軸ケーブルのアースです。 |
4 ポート チャネライズド T3 to DS0 の概要
ここでは 4 ポート チャネライズド T3 SPA について、次の内容を説明します。
• 「4 ポート チャネライズド T3 to DS0 の LED」
• 「4 ポート チャネライズド T3 to DS0 のインターフェイス仕様」
• 「4 ポート チャネライズド T3 to DS0 のケーブルとコネクタ」
4 ポート チャネライズド T3 to DS0 の LED
4 ポート チャネライズド T3 to DS0 は、3 種類の LED を備えています。SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。図 2-15 に、4 ポート チャネライズド T3 to DS0 の各 LED の例を示します。
図 2-15 4 ポート チャネライズド T3 to DS0 の前面プレート
|
|
|
||
|
|
|
||
|
|
4 ポート チャネライズド T3 to DS0 の LED については 表 2-11 を参照してください。
|
|
|
|
|
|---|---|---|---|
4 ポート チャネライズド T3 to DS0 のインターフェイス仕様
フレーマは、着信および送信 T3 フレーム（C ビット、m13/m23、非フレーム）を処理します。フレーマの処理速度は T3 ライン レート（44.2 Mbps）です。
パケット データは、ポイントツーポイント プロトコル（PPP）やハイレベル データ リンク コントロール（HDLC）など、ユーザが設定可能なカプセル化形式で転送され、T3 フレームにマッピングされます。カプセル化により、データ フレーム パケットは転送オーバーヘッドが付加されてから転送されます。このオーバーヘッドは、パケットが遠端に転送された時点で削除されます。
4 ポート チャネライズド T3 to DS0 インターフェイスは、ANSI および Telco 標準に準拠しています。このインターフェイスは、管理情報ベース（MIB）RFC 2495、RFC 2496、および T1.231 のサポートも提供しています。
（注） Cisco IOS XR Software Release 3.6.0 以降のリリースでは、4 ポート チャネライズド T3 to DS0 はフレーム リレー フラグメンテーション（FRF.12）機能とマルチリンク フレーム リレー（MFR）機能をサポートしています。
4 ポート チャネライズド T3 to DS0 のケーブルとコネクタ
4 ポート チャネライズド T3 to DS0 のインターフェイス コネクタは 75 Ω の同軸 Siemax 型であり、1 つのコネクタおよびケーブルが転送用（TX）、もう 1 つは受信用（RX）です。
4 ポート チャネライズド T3 to DS0 には、次のケーブルを使用できます。ケーブルの一端は BNC コネクタであり、もう一端は Siemax コネクタです。同様の SPA がバックツーバックで接続される場合、ケーブルの両端が Siemax コネクタとなります。
• CAB-T3E3-RF-BNC-M（T3 または E3 ケーブル、1.0/2.3 RF 対 BNC オス、10 フィート）
• CAB-T3E3-RF-BNC-F（T3 または E3 ケーブル、1.0/2.3 RF 対 BNC メス、10 フィート）
• CAB-T3E3-RF-OPEN（T3 または E3 ケーブル、1.0/2.3 RF 対 BNC オープン エンド、10 フィート）
（注） 各ケーブルのシスコの製品番号は 72-4124-01（オス BNC 端子）および 72-4131-01（メス BNC 端子）となります。
図 2-15 は 4 ポート チャネライズド T3 to DS0 の Siemax コネクタを示します。また、 表 2-12 は各コネクタの信号の意味の説明です。
|
|
|
|---|---|
送信信号は中心コンタクト上で送信されます。外側シールドは、TX Siemax コネクタに接続する 75 Ω RG-59 同軸ケーブルのアースです。 |
|
受信信号は中心コンタクト上で受信されます。外側シールドは、RX Siemax コネクタに接続する 75 Ω RG-59 同軸ケーブルのアースです。 |
8 ポート チャネライズド T1/E1 SPA の概要
ここでは 8 ポート チャネライズド T1/E1 SPA について、次の内容を説明します。
• 「8 ポート チャネライズド T1/E1 SPA の LED」
• 「8 ポート チャネライズド T1/E1 SPA のインターフェイス仕様」
• 「8 ポート チャネライズド T1/E1 SPA のケーブル、コネクタ、およびピン割り当て」
8 ポート チャネライズド T1/E1 SPA の LED
8 ポート チャネライズド T1/E1 SPA は、3 種類の LED を備えています。図 2-16 に示すように、SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。
図 2-16 8 ポート チャネライズド T1/E1 SPA の前面プレート
|
|
|
||
|
|
8 ポート チャネライズド T1/E1 SPA の LED については 表 2-13 を参照してください。
|
|
|
|
|
|---|---|---|---|
ソフトウェアによってポートがイネーブルにされています。有効な T1 または E1 信号が存在し、アラームは発生していません。 |
|||
8 ポート チャネライズド T1/E1 SPA のインターフェイス仕様
8 ポート チャネライズド T1/E1 SPA の E1 インターフェイスは、RJ-45 コネクタを備えた E1（120 Ω）ケーブル用の RJ-48c レセプタクルを使用します。すべてのポートは同時に使用できます。各 E1 接続では、G.703 標準を満たすインターフェイスがサポートされます。RJ-45 接続には、外部トランシーバは必要ありません。E1 ポートは、120 Ω のシールド付きツイストペア（STP）ケーブルを使用する E1 インターフェイスです。
警告 シールド付きツイスト ペア（STP）T1/E1 ケーブルを使用して、EN55022/CISPR22 クラス A 電磁干渉要件を遵守する必要があります。リビジョン 73-8358-05 ～ 73-8358-08 の場合は、シールド付きツイスト ペア（STP）T1/E1 ケーブルを使用して、FCC クラス A 電磁干渉要件を遵守する必要があります。
8 ポート チャネライズド T1/E1 SPA のケーブル、コネクタ、およびピン割り当て
図 2-17 に RJ-45 コネクタを示します。
（注） RJ-45、RJ-48c の各用語は、しばしば同じ意味で使用される場合があります。RJ-48c はジャックまたはレセプタクルであり、RJ-45 はコネクタです。
表 2-14 に、RJ-45 ケーブル コネクタの信号およびコネクタのピン割り当てを示します。
|
|
|
|
|---|---|---|
1 ポート チャネライズド STM-1/OC-3 SPA の概要
ここでは 1 ポート チャネライズド STM-1/OC-3 SPA について、次の内容を説明します。
• 「1 ポート チャネライズド STM-1/OC-3 SPA の LED」
• 「1 ポート チャネライズド STM-1/OC-3 SPA のインターフェイス仕様」
• 「1 ポート チャネライズド STM-1/OC-3 SPA のケーブルとコネクタ」
1 ポート チャネライズド STM-1/OC-3 SPA の LED
1 ポート チャネライズド STM-1/OC-3 SPA にはポートに対する A/L LED と STATUS LED の 2 種類の LED が備えられています（図 2-18 を参照）。
図 2-18 1 ポート チャネライズド STM-1/OC-3 SPA の前面プレート
|
|
|
||
|
|
1 ポート チャネライズド STM-1/OC-3 SPA の LED については 表 2-15 を参照してください。
|
|
|
|
|
|---|---|---|---|
1 ポート チャネライズド STM-1/OC-3 SPA のインターフェイス仕様
フレーマは、送受信 SONET または SDH フレームを処理します。フレーマの処理速度は OC-3/STM-1 ライン レート（155.52 Mbps）です。
パケット データはポイントツーポイント プロトコル（PPP）など、ユーザが設定可能なカプセル化形式によって転送され、STS-3/STM-1 フレームにマッピングされます。
1 ポート チャネライズド STM-1/OC-3 SPA インターフェイスは RFC 1619「 PPP over SONET/SDH 」および RFC 1662「 PPP in HDLC-like Framing 」に準拠します。また、1 ポート チャネライズド STM-1/OC-3 SPA は SNMP v1 エージェント（RFC 1155 ～ 1157）、および管理情報ベース（MIB）II（RFC 1213）をサポートしています。
（注） Cisco IOS XR Software Release 4.0.1 以降のリリースでは、1 ポート チャネライズド STM-1/OC-3 SPA はフレーム リレー フラグメンテーション（FRF.12）機能とマルチリンク フレーム リレー（MFR）機能をサポートしています。
1 ポート チャネライズド STM-1/OC-3 SPA のケーブルとコネクタ
1 ポート チャネライズド STM-1/OC-3 SPA の各ポートには着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールが取り付けられており、これによって SONET および SDH シングルモードおよびマルチモード光ファイバ接続を実現します（図 2-19 を参照）。
1 ポート チャネライズド STM-1/OC-3 SPA で使用される SFP 光トランシーバ モジュールは、以下の光ファイバ オプションを提供します。
• マルチモード：155 Mbps、OC-3/STM-1 光ファイバ（SONET STS-3 または SDH STM-1）
コアとクラッドの直径がそれぞれ 62.5 ミクロン、125 ミクロンのマルチモード光ファイバを使用してください。
• シングルモード：155 Mbps、OC-3/STM-1 光ファイバ（SONET STS-3 または SDH STM-1）
モードフィールド径が 8.7±0.5 ミクロンのシングルモード光ファイバを使用してください。（公称径は約 10/125 ミクロン）。
シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか（図 2-20 を参照）、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用（TX）、もう 1 つは受信用（RX）に使用します。
シングルモード（中距離または長距離構成用）またはマルチモード光ファイバ ケーブルは、ルータとネットワークの接続、または 1 ポート チャネライズド STM-1/OC-3 SPA を備えた 2 台のルータどうしのバックツーバック接続に使用します。
長距離 SFP 光トランシーバ モジュール（長距離構成用）の場合は、2 つのモジュール間に減衰器を使用しないと、バックツーバックで接続できません。
1 ポート チャネライズド STM-1/OC-3 SPA はシングルハイト SPA であり、1 つの SIP サブスロットに取り付けます。着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールを備えた 1 ポート チャネライズド STM-1/OC-3 SPA は、ポートあたりの帯域幅が 155.52 Mbps の SONET および SDH プロトコルをサポートします。1 ポート チャネライズド STM-1/OC-3 SPA は、1/4 のレートで動作します。
（注） SFP モジュールを交換する際に、SPA インターフェイスは以前に定義された設定を維持します。これらの設定には、IP アドレス、クロック ソース、ループバック、巡回冗長検査（CRC）、および POS フラグの設定が含まれます。
SPA の帯域幅の詳細については、この章の「帯域幅のオーバーサブスクライブ」を参照してください。SPA の詳細と、SIP および光モジュールに対する SPA の互換性の詳細については、このマニュアルの「SIP および SPA の製品概要」の章を参照してください。
4 ポート OC-3/STM-1 POS SPA の概要
ここでは 4 ポート OC-3/STM-1 POS SPA について、次の内容を説明します。
• 「4 ポート OC-3/STM-1 POS SPA の LED」
• 「4 ポート OC-3/STM-1 POS SPA のインターフェイス仕様」
• 「4 ポート OC-3/STM-1 POS SPA の光トランシーバ モジュールおよびケーブル」
4 ポート OC-3/STM-1 POS SPA の LED
4 ポート OC-3/STM-1 POS SPA は、3 種類の LED を備えています。2 つは SPA の各ポート用、1 つは STATUS LED です。図 2-21 に、4 ポート OC-3/STM-1 POS SPA を示します。
図 2-21 4 ポート OC-3/STM-1 POS SPA の前面プレート
|
|
|
||
|
|
表 2-16 では、4 ポート OC-3/STM-1 POS SPA の LED について説明します。
|
|
|
|
|
|---|---|---|---|
4 ポート OC-3/STM-1 POS SPA のインターフェイス仕様
フレーマは、送受信 SONET または SDH フレームを処理します。フレーマの処理速度は OC-3c/STM-1 ライン レート（155.52 Mbps）です。
パケット データはポイントツーポイント プロトコル（PPP）など、ユーザが設定可能なカプセル化形式によって転送され、STS-3c/STM-1 フレームにマッピングされます。
4 ポート OC-3/STM-1 POS SPA のインターフェイスは、以下の RFC に準拠しています。
• RFC 1662「 PPP in HDLC-like Framing 」
4 ポート OC-3/STM-1 POS SPA の光トランシーバ モジュールおよびケーブル
4 ポート OC-3/STM-1 POS SPA の各ポートには着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールが取り付けられており、これによって SONET および SDH シングルモードおよびマルチモード光ファイバ接続を実現します（図 2-22 を参照）。
SPA での使用が認可されている光ファイバだけを使用してください。4 ポート OC-3/STM-1 POS SPA は、以下のタイプの光トランシーバ モジュールをサポートします。
• マルチモード（MM）SFP モジュール：SFP-OC3-MM
• 中距離（IR）SFP モジュール（15 km）：SFP-OC3-IR1
• 長距離（LR）SFP モジュール（40 km）：SFP-OC3-LR1
• 長距離（LR）SFP モジュール（80 km）：SFP-OC3-LR2
4 ポート OC-3/STM-1 POS SPA で使用される SFP 光トランシーバ モジュールは、以下の光ファイバ オプションを提供します。
• マルチモード：155 Mbps、OC-3c/STM-1 光ファイバ（SONET STS-3c または SDH STM-1）
コアとクラッドの直径がそれぞれ 62.5 ミクロン、125 ミクロンのマルチモード光ファイバを使用してください。
• シングルモード：155 Mbps、OC-3c/STM-1 光ファイバ（SONET STS-3c または SDH STM-1）
モードフィールド径が 8.7 ± 0.5 ミクロンのシングルモード光ファイバを使用してください。（公称径は約 10/125 ミクロン）。
シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか（図 2-23 を参照）、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用（TX）、もう 1 つは受信用（RX）に使用します。
シングルモード（中距離または長距離構成用）またはマルチモード光ファイバ ケーブルは、ルータとネットワークの接続、または 4 ポート OC-3/STM-1 POS SPA を備えた 2 台のルータどうしのバックツーバック接続に使用します。
長距離 SFP 光トランシーバ モジュール（長距離構成用）の場合は、モジュール間に減衰器を使用しないと、バックツーバックで接続できません。
OC-3 モジュール接続
表 2-17 に、4 ポート OC-3/STM-1 POS SPA の光モジュールの OC-3 仕様を示します。
8 ポート OC-3/STM-1 POS SPA の概要
8 ポート OC-3/STM-1 POS SPA はシングルハイト SPA であり、1 つの SIP サブスロットに取り付けます。着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールを備えた SPA は、SONET 用の光信号レベル（OC- n ）、および SDH ネットワーク接続用の同期転送モジュール（STM- n ）を提供します。この SPA では、所定のポートで OC-3 SFP モジュールを使用できるので、ポートあたりの帯域幅を 155.52 Mbps にすることができます。
（注） SFP モジュールを交換する際に、SPA インターフェイスは以前に定義された設定を維持します。これらの設定には、IP アドレス、クロック ソース、ループバック、CRC、および POS フラグの設定が含まれます。
SPA の帯域幅の詳細については、この章の「帯域幅のオーバーサブスクライブ」を参照してください。SPA の詳細と、SIP および光モジュールに対する SPA の互換性の詳細については、このマニュアルの「SIP および SPA の製品概要」の章を参照してください。
ここでは 8 ポート OC-3/STM-1 POS SPA について、次の内容を説明します。
• 「8 ポート OC-3/STM-1 POS SPA の LED」
• 「8 ポート OC-3/STM-1 POS SPA のインターフェイス仕様」
• 「8 ポート OC-3/STM-1 POS SPA の光トランシーバ モジュールおよびケーブル」
8 ポート OC-3/STM-1 POS SPA の LED
8 ポート OC-3/STM-1 POS SPA は、3 種類の LED を備えています。2 つは SPA の各ポート用、1 つは STATUS LED です。図 2-24 に、8 ポート OC-3/STM-1 POS SPA の前面プレートを示します。
図 2-24 8 ポート OC-3/STM-1 POS SPA の前面プレート
|
|
|
||
|
|
表 2-18 では、8 ポート OC-3/STM-1 POS SPA の LED について説明します。
|
|
|
|
|
|---|---|---|---|
8 ポート OC-3/STM-1 POS SPA のインターフェイス仕様
フレーマは、送受信 SONET または SDH フレームを処理します。フレーマの処理速度は OC-3 ライン レート（155.52 Mbps）です。パケット データはポイントツーポイント プロトコル（PPP）など、ユーザが設定可能なカプセル化形式によって転送され、レイヤ 2 フレームにマッピングされます。
8 ポート OC-3/STM-1 POS SPA のインターフェイスは、以下の RFC に準拠しています。
• RFC 1662「 PPP in HDLC-like Framing 」
8 ポート OC-3/STM-1 POS SPA の光トランシーバ モジュールおよびケーブル
8 ポート OC-3/STM-1 POS SPA の各ポートには着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールが取り付けられており、これによって SONET および SDH シングルモードおよびマルチモード光ファイバ接続を実現します（図 2-25 を参照）。
SPA での使用が認可されている光ファイバだけを使用してください。8 ポート OC-3/STM-1 POS SPA では、次の OC-3 光トランシーバ モジュールがサポートされています。
• マルチモード（MM）SFP モジュール：SFP-OC3-MM
• 中距離（IR）SFP モジュール（15 km）：SFP-OC3-IR1
• 長距離（LR）SFP モジュール（40 km）：SFP-OC3-LR1
• 長距離（LR）SFP モジュール（80 km）：SFP-OC3-LR2
8 ポート OC-3/STM-1 POS SPA には、次の OC-3 光ファイバ オプションを使用できます。
• マルチモード：155.52 Mbps、OC-3 光ファイバ（SONET STS-3c または SDH STM-1）
コアとクラッドの直径がそれぞれ 62.5 ミクロン、125 ミクロンのマルチモード光ファイバを使用してください。
• シングルモード：155.52 Mbps、OC-3 光ファイバ（SONET STS-3c または SDH STM-1）
モードフィールド径が 8.7 ± 0.5 ミクロンのシングルモード光ファイバを使用してください。（公称径は約 10/125 ミクロン）。
シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか（図 2-26 を参照）、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用（TX）、もう 1 つは受信用（RX）に使用します。
シングルモード（短距離、中距離、または長距離構成用）またはマルチモード光ファイバ ケーブルは、ルータとネットワークの接続、または OC-3 あるいは OC-12 を備えた 2 台のルータどうしのバックツーバック接続に使用します。
長距離 SFP 光トランシーバ モジュール（長距離構成用）の場合は、モジュール間に減衰器を使用しないと、バックツーバックで接続できません。
OC-3 モジュール接続
表 2-19 に、8 ポート OC-3/STM-1 POS SPA の光モジュールの OC-3 仕様を示します。
1 ポート チャネライズド OC-3 ATM CEoP SPA の概要
ここでは 1 ポート チャネライズド OC-3 ATM CEoP SPA について、次の内容を説明します。
• 1 ポート チャネライズド OC-3 ATM CEoP SPA の LED
• 1 ポート チャネライズド OC-3 ATM CEoP SPA のインターフェイス仕様
• 1 ポート チャネライズド OC-3 ATM CEoP SPA 光トランシーバ モジュールおよびケーブル
1 ポート チャネライズド OC-3 ATM CEoP SPA の LED
1 ポート チャネライズド OC-3 ATM CEoP SPA は、3 種類の LED を備えています。次の図に示すように、SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。
図 2-27 1 ポート チャネライズド OC-3 ATM CEoP SPA の前面プレート
|
|
|
||
|
|
1 ポート チャネライズド OC-3 ATM CEoP SPAの LED については、次の表で説明します。
|
|
|
|
|
|---|---|---|---|
1 ポート チャネライズド OC-3 ATM CEoP SPA のインターフェイス仕様
1 ポート チャネライズド OC-3 ATM CEoP SPA の物理層インターフェイスは Optical Carrier-3（OC-3）です。1 ポート チャネライズド OC-3 ATM CEoP SPA はサポートされるすべてのプラットフォームに対し、1 つの 155.52 Mbps OC-3 ネットワーク インターフェイスを提供します。
1 つの SPA ポートには、デュプレックス LC タイプのレセプタクルを備えた 1 つの SFP モジュールを接続できますが、これは光ファイバ接続に対応します。
1 ポート チャネライズド OC-3 ATM CEoP SPA の光トランシーバ モジュールおよびケーブル
SPA での使用が認可されている光ファイバだけを使用してください。1 ポート チャネライズド OC-3 ATM CEoP SPA は、以下のタイプの光トランシーバ モジュールをサポートします。
• マルチモード（MM）SFP モジュール：SFP-OC3-MM
• 中距離（IR）SFP モジュール（15 km）：SFP-OC3-IR1
1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA の概要
1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA はシングルハイト SPA であり、1 つの SIP サブスロットに取り付けます。着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールを備えたクリア チャネル OC-3 ATM SPA は、ポートあたりの帯域幅が 155.52 Mbps の SONET および SDH ネットワーク接続を提供します。SPA の帯域幅の詳細については、この章の「帯域幅のオーバーサブスクライブ」を参照してください。
ここでは 1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA について、次の内容を説明します。
• 「1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA の LED」
• 「1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA のインターフェイス仕様」
• 「1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA のケーブルとコネクタ」
1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA の LED
1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA は、3 種類の LED を備えています。SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。図 2-28 に、3 ポート クリア チャネル OC-3 ATM SPA の各 LED の例を示します。
図 2-28 3 ポート クリア チャネル OC-3 ATM SPA の前面プレート
|
|
|
||
|
|
1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA の LED については 表 2-21 を参照してください。
|
|
|
|
|
|---|---|---|---|
1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA のインターフェイス仕様
1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA の物理層インターフェイスは Optical Carrier-3（OC-3）です。また、データ リンク層は ATM 仕様に準拠するように設計されています。1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA は、サポートされるすべてのプラットフォームに対し、それぞれ最大で 1 つおよび 3 つの 155 Mbps OC-3 ネットワーク インターフェイスを提供します。
各 SPA ポートには、デュプレックス LC タイプのレセプタクルを備えた 1 つの SFP モジュールを接続できますが、これはシングルモードまたはマルチモード光ファイバ接続に対応します。
1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA のケーブルとコネクタ
1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA の各ポートには着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールが取り付けられており、これによって SONET および SDH シングルモードおよびマルチモード光ファイバ接続を実現します（図 2-29 を参照）。
1 ポートおよび 3 ポート クリア チャネル OC-3 ATM SPA で使用される SFP 光トランシーバ モジュールは、以下の光ファイバ オプションを提供します。
• マルチモード：155 Mbps、OC-3 光ファイバ（SONET STS-3c または SDH STM-1）
コアとクラッドの直径がそれぞれ 62.5 ミクロン、125 ミクロンのマルチモード光ファイバを使用してください。
• シングルモード：155 Mbps、OC-3 光ファイバ（SONET STS-3c または SDH STM-1）
モードフィールド径が 8.7 ± 0.5 ミクロンのシングルモード光ファイバを使用してください。（公称径は約 10/125 ミクロン）。
シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか（図 2-30 を参照）、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用（TX）、もう 1 つは受信用（RX）に使用します。
シングルモード（中距離または長距離構成用）またはマルチモード光ファイバ ケーブルは、ルータとネットワークの接続、または OC-3 を備えた 2 台のルータどうしのバックツーバック接続に使用します。
長距離 SFP 光トランシーバ モジュール（長距離構成用）の場合は、モジュール間に減衰器を使用しないと、バックツーバックで接続できません。
図 2-30 LC タイプ コネクタを備えたデュプレックス パッチ ケーブル
1 ポート クリア チャネル OC-12 ATM SPA の概要
1 ポート クリア チャネル OC-12 ATM SPA は、シングルハイト ATM SPA であり、1 つの SIP サブスロットに取り付けることができます。着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールを備えた OC-12 ATM SPA は、ポートあたりの帯域幅が 622.08 Mbps の SONET および SDH ネットワーク接続を提供します。SPA の帯域幅の詳細については、この章の「帯域幅のオーバーサブスクライブ」を参照してください。
ここでは 1 ポート クリア チャネル OC-12 ATM SPA について、次の内容を説明します。
• 「1 ポート クリア チャネル OC-12 ATM SPA の LED」
• 「1 ポート クリア チャネル OC-12 ATM SPA のインターフェイス仕様」
• 「1 ポート クリア チャネル OC-12 ATM SPA のケーブルとコネクタ」
1 ポート クリア チャネル OC-12 ATM SPA の LED
1 ポート クリア チャネル OC-12 ATM SPA は、3 種類の LED を備えています。図 2-31 に示すように、SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。
図 2-31 1 ポート クリア チャネル OC-12 ATM SPA の前面プレート
|
|
|
||
|
|
1 ポート クリア チャネル OC-12 ATM SPA の LED については 表 2-22 を参照してください。
|
|
|
|
|
|---|---|---|---|
1 ポート クリア チャネル OC-12 ATM SPA のインターフェイス仕様
1 ポート クリア チャネル OC-12 ATM SPA の物理層インターフェイスは Optical Carrier-12（OC-12）です。また、1 ポート クリア チャネル OC-12 ATM SPA は ATM 仕様に準拠するように設計されています。1 ポート クリア チャネル OC-12 ATM SPA はサポートされるすべてのプラットフォームに対し、1 つの 622.08 Mbps OC-12 ネットワーク インターフェイスを提供します。
単一の SPA ポートには、デュプレックス LC タイプのレセプタクルを備えた 1 つの SFP モジュールを接続できますが、これはシングルモードまたはマルチモード光ファイバ接続に対応します。
1 ポート クリア チャネル OC-12 ATM SPA のケーブルとコネクタ
1 ポート クリア チャネル OC-12 ATM SPA の各ポートには着脱可能小型フォームファクタ（SFP）光トランシーバ モジュールが取り付けられており、これによって SONET および SDH シングルモードおよびマルチモード光ファイバ接続を実現します（図 2-32 を参照）。
1 ポート クリア チャネル OC-12 ATM SPA は、以下のタイプの光トランシーバ モジュールをサポートします。
マルチモード（MM）SFP モジュール：SFP-OC12-MM
中距離（IR）SFP モジュール（15 km）：SFP-OC12-IR1
長距離（LR）SFP モジュール（40 km）：SFP-OC12-LR1
長距離（LR）SFP モジュール（80 km）：SFP-OC12-LR2
SR、IR、および LR1 トランシーバは、平均波長 1310 nm で、全二重 622.08 Mbps、レーザーベース SONET/SDH 準拠のインターフェイスを提供します。LR2 トランシーバは、平均波長 1530 nm で、全二重 622.08 Mbps、レーザーベース SONET/SDH 準拠のインターフェイスを提供します。マルチモード トランシーバは、平均波長 1325 nm で、全二重 622.08 Mbps、LED ベース SONET/SDH 準拠のインターフェイスを提供します。
1 ポート クリア チャネル OC-12 ATM SPA は、以下の光ファイバ オプションを提供します。
• マルチモード：622.08 Mbps、OC-12 光ファイバ（SONET STS-12c または SDH STM-4）
コアとクラッドの直径がそれぞれ 62.5 ミクロン、125 ミクロンのマルチモード光ファイバを使用してください。
• シングルモード：622.08 Mbps、OC-12 光ファイバ（SONET STS-12c または SDH STM-4）
モードフィールド径が 8.7±0.5 ミクロンのシングルモード光ファイバを使用してください。（公称径は約 10/125 ミクロン）。
シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか（図 2-33 を参照）、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用（TX）、もう 1 つは受信用（RX）に使用します。
図 2-33 LC タイプ コネクタを備えたデュプレックス パッチ ケーブル
フィードバック
