この章では、 Cisco NCS 5001 および Cisco NCS 5002 ルータ でのポイントツーポイント レイヤ 2 サービスについて説明し、それを実装する設定手順についても説明します。
ポイントツーポイント L2 接続は、カスタマーに実用的な L2 インターフェイスを提供するのに役立ちます。具体的には、カスタマー サイトのペア間の仮想回線を提供します。
現在は、レイヤ 2 ローカル スイッチング(AC-AC クロスコネクト)が Cisco NCS 5001 および Cisco NCS 5002 ルータ でサポートされている唯一のスイッチング モードです。ここでは、接続回線(AC)に到達したトラフィックは、擬似回線を通過せずに別の AC に即座に送信されます。
ローカル スイッチング接続は、一方の接続回線(AC)から他方の接続回線に L2 データを切り替えます。つまり、同じタイプの 2 つのインターフェイス間(たとえば、イーサネットとイーサネット間)、および同じルータ上となります。ローカル スイッチング接続で設定される 2 つのポートは、その特定のローカル接続に関連する AC です。ローカル スイッチング接続の動作は、2 つのブリッジ ポートしかないブリッジ ドメインの動作と類似しており、トラフィックはローカル接続の一方のポートに入り、他方のポートから出ます。
レイヤ 2 ローカル スイッチングには次のような特性があります。
レイヤ 2 ローカル スイッチングは、L3 アドレスの代わりに L2 アドレスを使用します。
ローカル接続に関するブリッジングがないため、MAC 学習やフラッディングはありません。
ブリッジ ドメインのシナリオの場合とは異なり、インターフェイスの状態が DOWN の場合、ローカル接続の AC は UP 状態ではありません
ローカル スイッチング AC は、L2 トランク(メイン)インターフェイス、バンドル インターフェイス、EFP など、多種多様な L2 インターフェイスを使用します。
同一ポートのローカル スイッチング機能を使用すると、同じインターフェイス上の 2 つの回線の間で L2 データをスイッチングできます。
AC-AC ローカル スイッチングの設定には、以下が含まれます。
メイン インターフェイスでの L2 転送の有効化
L2 転送が有効なサブインターフェイスの作成、およびそれぞれに対する個別のカプセル化の指定
メイン インターフェイス間、およびサブインターフェイス間のローカル スイッチングの有効化

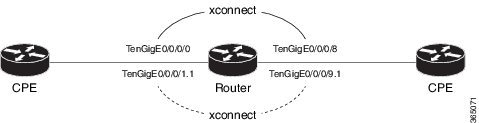

この図に提供されたサンプルの値:
/* L2 transport on main interfaces */ Router# configure Router(config)# interface tenGigE 0/0/0/1 l2transport Router(config-if-l2)# no shutdown Router(config-if)# exit Router(config)# interface tenGigE 0/0/0/9 l2transport Router(config-if-l2)# no shutdown Router(config-if-l2)# commit /* L2 transport and encapsulation on sub-interfaces */ Router# configure Router(config)# interface tenGigE 0/0/0/0.1 l2transport Router(config-subif)# encapsulation dot1q 5 Router(config-subif)# exit Router(config)# interface tenGigE 0/0/0/8.1 l2transport Router(config-subif)# encapsulation dot1q 5 Router(config-subif)# commit /* Local switching */ Router(config)# l2vpn Router(config-l2vpn)# xconnect group XCON1 Router(config-l2vpn-xc)# p2p XCON1_P2P3 Router(config-l2vpn-xc-p2p)# interface TenGigE0/0/0/1 Router(config-l2vpn-xc-p2p)# interface TenGigE0/0/0/9 Router(config-l2vpn-xc-p2p)# commit Router(config-l2vpn-xc-p2p)# exit Router(config-l2vpn-xc)# p2p XCON1_P2P1 Router(config-l2vpn-xc-p2p)# interface TenGigE0/0/0/0.1 Router(config-l2vpn-xc-p2p)# interface TenGigE0/0/0/8.1 Router(config-l2vpn-xc-p2p)# commit
configure interface tenGigE 0/0/0/1 l2transport ! interface tenGigE 0/0/0/9 l2transport ! ! interface tenGigE 0/0/0/0.1 l2transport encapsulation dot1q 5 rewrite ingress tag push dot1q 20 ! interface tenGigE 0/0/0/8.1 l2transport encapsulation dot1q 5 ! ! l2vpn xconnect group XCON1 p2p XCON1_P2P3 interface TenGigE0/0/0/1 interface TenGigE0/0/0/9 ! ! ! l2vpn xconnect group XCON1 p2p XCON1_P2P1 interface TenGigE0/0/0/0.1 interface TenGigE0/0/0/8.1 ! ! !
設定されたクロスコネクトが動作しているかどうかを確認します
router# show l2vpn xconnect brief Locally Switching Like-to-Like UP DOWN UNR EFP 1 0 0 Total 1 0 0 Total 1 0 0 Total: 1 UP, 0 DOWN, 0 UNRESOLVED
router# show l2vpn xconnect Legend: ST = State, UP = Up, DN = Down, AD = Admin Down, UR = Unresolved, SB = Standby, SR = Standby Ready, (PP) = Partially Programmed XConnect Segment 1 Segment 2 Group Name ST Description ST Description ST ------------------------ ------------------------------------------------------------- XCON1 XCON_P2P1 UP Te0/0/0/0.1 UP Te0/0/0/8.1 UP ----------------------------------------------------------------------------------------
