Cisco ASA シリーズファイアウォール ASDM コンフィギュレーションガイドソフトウェアバージョン 7.3

インスペクション エンジンの動作

次の図に示すように、ASA は基本動作を行うために 3 つのデータベースを使用します。

• ACL：特定のネットワーク、ホスト、およびサービス（TCP/UDP ポート番号）に基づく接続の認証と許可のために使用されます。

• インスペクション：事前定義済みの一連のスタティックなアプリケーションレベルのインスペクション機能を含みます。

• 接続（XLATE および CONN テーブル）：確立済みの各接続についての状態および他の情報を保持します。この情報は、確立済みのセッション内でトラフィックを効率的に転送するため、適応型セキュリティ アルゴリズムおよびカットスルー プロキシによって使用されます。

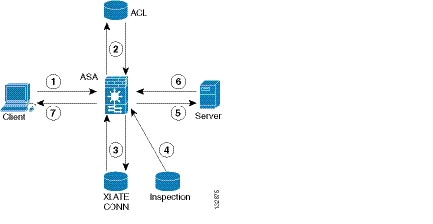

図 8-1 インスペクション エンジンの動作

この図では、動作順に番号が付けられています。

1. TCP SYN パケットが ASA に到着して、新しい接続を確立します。

2. ASA は ACL データベースをチェックして、接続が許可されるかどうかを判定します。

3. ASA は接続データベース（XLATE および CONN テーブル）に新しいエントリを作成します。

4. ASA はインスペクション データベースをチェックして、接続にアプリケーションレベルのインスペクションが必要かどうかを判定します。

5. アプリケーション インスペクション エンジンがパケットに必要な処理を完了した後、ASA はパケットを宛先システムに転送します。

6. 宛先システムは初期要求に応答します。

7. ASA は応答パケットを受信し、接続データベースで接続を検索して、確立済みのセッションに属しているのでパケットを転送します。

ASA のデフォルト コンフィギュレーションには、サポートされるプロトコルを特定の TCP または UDP ポート番号と関連付けて、必要とされる特殊な処理を識別する、一連のアプリケーション インスペクション エントリが含まれます。

アプリケーション プロトコル インスペクションを使用するタイミング

ユーザが接続を確立すると、ASA は ACL と照合してパケットをチェックし、アドレス変換を作成し、高速パスでのセッション用にエントリを作成して、後続のパケットが時間のかかるチェックをバイパスできるようにします。ただし、高速パスは予測可能なポート番号に基づいており、パケット内部のアドレス変換を実行しません。

多くのプロトコルは、セカンダリの TCP ポートまたは UDP ポートを開きます。既知のポートで初期セッションが使用され、動的に割り当てられたポート番号がネゴシエートされます。

パケットに IP アドレスを埋め込むアプリケーションもあります。この IP アドレスは送信元アドレスと一致する必要があり、通常、ASA を通過するときに変換されます。

これらのアプリケーションを使用する場合は、アプリケーション インスペクションをイネーブルにする必要があります。

IP アドレスを埋め込むサービスに対してアプリケーション インスペクションをイネーブルにすると、ASA は埋め込まれたアドレスを変換し、チェックサムや変換の影響を受けたその他のフィールドを更新します。

ダイナミックに割り当てられたポートを使用するサービスに対してアプリケーション インスペクションをイネーブルにすると、ASA はセッションをモニタしてダイナミックに割り当てられたポートを特定し、所定のセッションの間、それらのポートでのデータ交換を許可します。

インスペクション ポリシー マップ

インスペクション ポリシー マップ を使用して、多くのアプリケーション インスペクションで実行される特別なアクションを設定できます。これらのマップはオプションです。インスペクション ポリシー マップをサポートするプロトコルに関しては、マップを設定しなくてもインスペクションをイネーブルにできます。デフォルトのインスペクション アクション以外のことが必要な場合にのみ、これらのマップが必要になります。

インスペクション ポリシー マップをサポートするアプリケーションのリストについては、「アプリケーション レイヤ プロトコル インスペクションの設定」を参照してください。

インスペクション ポリシー マップは、次に示す要素の 1 つ以上で構成されています。インスペクション ポリシー マップで使用可能な実際のオプションは、アプリケーションに応じて決まります。

• トラフィック一致基準：アプリケーション トラフィックをそのアプリケーションに固有の基準（URL 文字列など）と照合し、その後アクションをイネーブルにできます。

一部のトラフィック一致基準では、正規表現を使用してパケット内部のテキストを照合します。ポリシー マップを設定する前に、正規表現クラス マップ内で、正規表現を単独またはグループで作成およびテストしておいてください。

• インスペクション クラス マップ：一部のインスペクション ポリシー マップでは、インスペクション クラス マップを使用して複数のトラフィック一致基準を含めることができます。その後、インスペクション ポリシー マップ内でインスペクション クラス マップを指定し、そのクラス全体でアクションをイネーブルにします。クラス マップを作成することと、インスペクション ポリシー マップ内で直接トラフィック照合を定義することの違いは、より複雑な一致基準を作成できる点と、クラス マップを再使用できる点です。ただし、異なる一致基準に対して異なるアクションを設定することはできません。

• パラメータ：パラメータは、インスペクション エンジンの動作に影響します。

次のトピックで、詳細に説明します。

• 「使用中のインスペクション ポリシー マップの交換」

• 「複数のトラフィック クラスの処理方法」

使用中のインスペクション ポリシー マップの交換

サービス ポリシーですでに使用しているインスペクション ポリシー マップを交換する必要がある場合、次の方法を使用してください。

• すべてのインスペクション ポリシー マップ：使用中のインスペクション ポリシー マップを別のマップ名と交換する場合は、そのマップを削除して変更を適用し、新しいインスペクション ポリシー マップをサービス ポリシーに追加する必要があります。

• HTTP インスペクション ポリシー マップ：使用中の HTTP インスペクション ポリシー マップを変更する場合、変更を有効にするにはインスペクション ポリシー マップ アクションを削除し、再適用する必要があります。たとえば、「http-map」インスペクション ポリシー マップを変更する場合、そのインスペクション ポリシー マップを削除して変更を適用し、サービス ポリシーに再度追加する必要があります。

複数のトラフィック クラスの処理方法

インスペクション ポリシー マップには、複数のインスペクション クラス マップや直接照合を指定できます。

1 つのパケットが複数の異なる照合と一致する場合、ASA がアクションを適用する順序は、インスペクション ポリシー マップにアクションが追加された順序ではなく、ASA の内部ルールによって決まります。内部ルールは、アプリケーションのタイプとパケット解析の論理的進捗によって決まり、ユーザが設定することはできません。HTTP トラフィックの場合、Request Method フィールドの解析が Header Host Length フィールドの解析よりも先に行われ、Request Method フィールドに対するアクションは Header Host Length フィールドに対するアクションより先に行われます。

アクションがパケットをドロップすると、インスペクション ポリシー マップではそれ以降のアクションは実行されません。たとえば、最初のアクションが接続のリセットである場合、それ以降の一致基準との照合は行われません。最初のアクションがパケットのログへの記録である場合、接続のリセットなどの 2 番目のアクションは実行されます。

パケットが、同じ複数の一致基準と照合される場合は、ポリシー マップ内のそれらのコマンドの順序に従って照合されます。

クラス マップは、そのクラス マップ内で重要度が最低の照合オプション（重要度は、内部ルールに基づきます）に基づいて、別のクラス マップまたは直接照合のと同じタイプであると判断されます。クラス マップに、別のクラス マップと同じタイプの重要度が最低の照合オプションがある場合、それらのクラス マップはポリシー マップに追加された順序で照合されます。クラス マップごとに最低重要度の照合が異なる場合は、最高重要度の照合オプションを持つクラス マップが最初に照合されます。

デフォルト インスペクションと NAT に関する制限事項

デフォルトでは、すべてのデフォルト アプリケーション インスペクション トラフィックに一致するポリシーがコンフィギュレーションに含まれ、すべてのインスペクションがすべてのインターフェイスのトラフィックに適用されます（グローバル ポリシー）。デフォルト アプリケーション インスペクション トラフィックには、各プロトコルのデフォルト ポートへのトラフィックが含まれます。適用できるグローバル ポリシーは 1 つだけなので、グローバル ポリシーを変更する（標準以外のポートにインスペクションを適用する場合や、デフォルトでイネーブルになっていないインスペクションを追加する場合など）には、デフォルトのポリシーを編集するか、デフォルトのポリシーをディセーブルにして新しいポリシーを適用する必要があります。

次の表に、サポートされているすべてのインスペクション、デフォルトのクラス マップで使用されるデフォルト ポート、およびデフォルトでオンになっているインスペクション エンジン（太字）を示します。この表には、NAT に関する制限事項も含まれています。この表の見方は次のとおりです。

• デフォルト ポートに対してデフォルトでイネーブルになっているインスペクション エンジンは太字で表記されています。

• ASA は、これらの指定された標準に準拠していますが、検査対象のパケットには準拠を強制しません。たとえば、各 FTP コマンドは特定の順序である必要がありますが、ASA によってその順序を強制されることはありません。

デフォルトのインスペクション ポリシー マップ

一部のインスペクション タイプは、非表示のデフォルト ポリシー マップを使用します。たとえば、マップを指定しないで ESMTP インスペクションをイネーブルにした場合、_default_esmtp_map が使用されます。

デフォルトのインスペクションは、各インスペクション タイプについて説明しているセクションで説明されています。これらのデフォルト マップは、[show running-config all policy-map] コマンドを使用して表示できます。[Tools] > [Command Line Interface] を使用します。

DNS インスペクションは、明示的に設定されたデフォルト マップ preset_dns_map を使用する唯一のインスペクションです。

正規表現の作成

正規表現は、ストリングそのものとしてテキスト ストリングと文字どおりに照合することも、 メタ文字 を使用してテキスト ストリングの複数のバリアントと照合することもできます。正規表現を使用して特定のアプリケーション トラフィックの内容と照合できます。たとえば、HTTP パケット内部の URL 文字列と照合できます。

はじめる前に

正規表現をパケットと照合する場合のパフォーマンスへの影響については、コマンド リファレンスの regex コマンドを参照してください。一般的に、長い入力文字列と照合したり、多くの正規表現と照合しようとすると、システム パフォーマンスが低下します。

（注） 最適化のために、ASA では、難読化解除された URL が検索されます。難読化解除では、複数のスラッシュ（/）が単一のスラッシュに圧縮されます。通常、「http://」のようなダブル スラッシュが使用される文字列では、代わりに「http:/」を検索してください。

次の表に、特別な意味を持つメタ文字を示します。

手順

ステップ 1 [Configuration] > [Firewall] > [Objects] > [Regular Expressions] を選択します。

ステップ 2 [Regular Expressions] 領域で、次のいずれかを実行します。

• [Add] を選択し、新しいオブジェクトを追加します。名前を入力し、任意で説明を入力します。

• 既存のオブジェクトを選択し、[Edit] をクリックします。

ステップ 3 [Value] フィールドに正規表現を入力するか、[Build] をクリックしてヘルプを利用しながら表現を作成します。

正規表現の長さは 100 文字までに制限されています。

[Build] をクリックした場合、次のプロセスを使用して表現を作成します。

a. [Build Snippet] 領域で、次のオプションを使用して表現のコンポーネントを作成します。作成中の表現を表示するには、この項の終わりにある [Snippet Preview] 領域を確認してください。

• [Starts at the beginning of the line (^)]：部分式は行頭から開始し、開始場所はメタ文字のカレット（^）で示します。このオプションを使用して作成した部分式は、正規表現の先頭に挿入してください。

• [Specify Character String]：単語やフレーズなどの特定の文字列を照合しようとしている場合、その文字列を入力します。

テキスト文字列の中に文字どおりに使用したいメタ文字がある場合、[Escape Special Characters] を選択し、そのメタ文字の前にエスケープ文字のバックスラッシュ（\）を追加します。たとえば、「example.com」と入力すると、このオプションによって「example\.com」に変換されます。

大文字および小文字を照合したい場合は、[Ignore Case] を選択します。たとえば、「cats」は「[cC][aA][tT][sS]」に変換されます。

• [Specify Character]：特定のフレーズではなく、特定タイプの文字や文字の組み合わせを照合しようとしている場合は、このオプションを選択し、次のオプションを使用して文字を特定します。

[Negate the character]：識別した文字を照合の対象外に指定します。

[Any character (.)]：すべての文字と一致させる、メタ文字のピリオド（.）を挿入します。たとえば、 d.g は、dog、dag、dtg、およびこれらの文字を含む任意の単語（doggonnit など）に一致します。

[Character set]：文字セットを挿入します。テキストをこのセットに含まれるすべての文字と照合します。たとえば、[0-9A-Za-z] の場合、部分式は 0 ～ 9 の数字と A ～ Z の大文字および小文字と照合します。[\n\f\r\t] セットは、改行、改ページ、復帰、タブと一致します。

[Special character]：エスケープが必要な文字（\、?、*、+、|、.、[、(、^ など）を挿入します。エスケープ文字はバックスラッシュ（\）で、このオプションを選択すると自動的に入力されます。

[Whitespace character]：空白スペースには \n（改行）、\f（改ページ）、\r（復帰）、\t（タブ）があります。

[Three digit octal number]：8 進数を使用する ASCII 文字（3 桁まで）と一致します。たとえば、\040 はスペースを意味します。バックスラッシュ（\）は自動的に入力されます。

[Two digit hexadecimal number]：16 進数を使用する ASCII 文字（厳密に 2 桁）と一致します。バックスラッシュ（\）は自動的に入力されます。

[Specified character]：任意の 1 文字を入力します。

b. 次のいずれかのボタンを使用して、正規表現ボックスに部分式を追加します。正規表現ボックスに直接入力できることにも注意してください。

• [Append Snippet]：部分式を正規表現の最後に追加します。

• [Append Snippet as Alternate]：部分式をパイプ記号（|）で区切って、正規表現の最後に追加します。区切られた表現の一方と照合します。たとえば、 dog|cat は、dog または cat に一致します。

• [Insert Snippet at Cursor]：部分式をカーソル位置に挿入します。

c. 表現が完了するまで、部分式を追加するプロセスを繰り返します。

d. （オプション）[Selection Occurrences] では、表現またはその一部を、一致すると考えられるテキストとどれくらいの頻度で照合する必要があるかを選択します。[Regular Expression] フィールドでテキストを選択し、次のいずれかのオプションをクリックしてから [Apply to Selection] をクリックします。たとえば、正規表現が「test me」であり、「me」を選択して [One or more times] を適用する場合、正規表現は「test (me)+」に変更されます。

• [Zero or one times (?)]：直前の表現が 0 または 1 個存在します。たとえば、 lo?se は、lse または lose に一致します。

• [One or more times (+)]：直前の表現が少なくとも 1 個存在します。たとえば、 lo+se は、lose および loose に一致しますが、lse には一致しません。

• [Any number of times (*)]：直前の表現が 0、1、または任意の個数あります。たとえば、 lo*se は、lse、lose、loose などに一致します。

• [At least]：少なくとも x 回繰り返します。たとえば、 ab(xy){2,}z は、abxyxyz や abxyxyxyz などに一致します。

• [Exactly]： x 回だけ繰り返します。たとえば、 ab(xy){3}z は、abxyxyxyz に一致します。

e. 表現が意図したテキストに一致することを検証するには、[Test] をクリックします。テストが失敗した場合は、[Test] ダイアログボックスで編集を試みるか、表現ビルダーに戻ることができます。テキスト ダイアログの表現を編集し、[OK] をクリックすると、編集内容が保存され、表現ビルダーに反映されます。

f. [OK] をクリックします。

正規表現クラス マップの作成

正規表現クラス マップは、1 つ以上の正規表現を特定します。正規表現クラス マップは、正規表現オブジェクトを集めているにすぎません。多くの場合、正規表現オブジェクトの代わりに正規表現クラス マップを使用できます。

手順

ステップ 1 [Configuration] > [Firewall] > [Objects] > [Regular Expressions] を選択します。

ステップ 2 [Regular Expressions Classes] 領域で、次のいずれかを実行します。

• [Add] を選択して、新しいクラス マップを追加します。名前を入力し、任意で説明を入力します。

• 既存のクラス マップを選択し、[Edit] をクリックします。

ステップ 3 マップに含めたい表現を選択し、[Add] をクリックします。不要なものを削除します。

ステップ 4 [OK] をクリックします。
