Cisco ASA シリーズファイアウォールCLIコンフィギュレーションガイドソフトウェアバージョン 9.3

インスペクション エンジンの動作

次の図に示すように、ASA は基本動作を行うために 3 つのデータベースを使用します。

• ACL：特定のネットワーク、ホスト、およびサービス（TCP/UDP ポート番号）に基づく接続の認証と許可のために使用されます。

• インスペクション：事前定義済みの一連のスタティックなアプリケーションレベルのインスペクション機能を含みます。

• 接続（XLATE および CONN テーブル）：確立済みの各接続についての状態および他の情報を保持します。この情報は、確立済みのセッション内でトラフィックを効率的に転送するため、アダプティブ セキュリティ アルゴリズムおよびカットスルー プロキシによって使用されます。

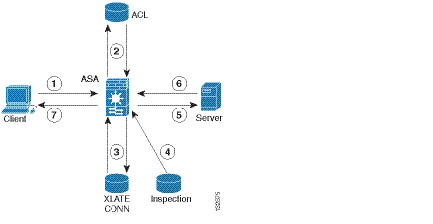

図 7-1 インスペクション エンジンの動作

この図では、動作の発生順に番号が付けられています。

1. TCP SYN パケットが ASA に到着して、新しい接続を確立します。

2. ASA は ACL データベースをチェックして、接続が許可されるかどうかを判定します。

3. ASA は接続データベース（XLATE および CONN テーブル）に新しいエントリを作成します。

4. ASA はインスペクション データベースをチェックして、接続にアプリケーションレベルのインスペクションが必要かどうかを判定します。

5. アプリケーション インスペクション エンジンがパケットに必要な処理を完了した後、ASA はパケットを宛先システムに転送します。

6. 宛先システムは初期要求に応答します。

7. ASA は応答パケットを受信し、接続データベースで接続を検索して、確立済みのセッションに属しているのでパケットを転送します。

ASA のデフォルト コンフィギュレーションには、サポートされるプロトコルを特定の TCP または UDP ポート番号と関連付けて、必要とされる特殊な処理を識別する、一連のアプリケーション インスペクション エントリが含まれます。

アプリケーション プロトコル インスペクションを使用するタイミング

ユーザが接続を確立すると、ASA は ACL と照合してパケットをチェックし、アドレス変換を作成し、高速パスでのセッション用にエントリを作成して、後続のパケットが時間のかかるチェックをバイパスできるようにします。ただし、高速パスは予測可能なポート番号に基づいており、パケット内部のアドレス変換を実行しません。

多くのプロトコルは、セカンダリの TCP ポートまたは UDP ポートを開きます。既知のポートで初期セッションが使用され、動的に割り当てられたポート番号がネゴシエーションされます。

パケットに IP アドレスを埋め込むアプリケーションもあります。この IP アドレスは送信元アドレスと一致する必要があり、通常、ASA を通過するときに変換されます。

これらのアプリケーションを使用する場合は、アプリケーション インスペクションをイネーブルにする必要があります。

IP アドレスを埋め込むサービスに対してアプリケーション インスペクションをイネーブルにすると、ASA は埋め込まれたアドレスを変換し、チェックサムや変換の影響を受けたその他のフィールドを更新します。

ダイナミックに割り当てられたポートを使用するサービスに対してアプリケーション インスペクションをイネーブルにすると、ASA はセッションをモニタしてダイナミックに割り当てられたポートを特定し、所定のセッションの間、それらのポートでのデータ交換を許可します。

インスペクション ポリシー マップ

インスペクション ポリシー マップ を使用して、多くのアプリケーション インスペクションで実行される特別なアクションを設定できます。これらのマップはオプションです。インスペクション ポリシー マップをサポートするプロトコルに関しては、マップを設定しなくてもインスペクションをイネーブルにできます。デフォルトのインスペクション アクション以外のことが必要な場合にのみ、これらのマップが必要になります。

インスペクション ポリシー マップをサポートするアプリケーションのリストについては、「アプリケーション レイヤ プロトコル インスペクションの設定」を参照してください。

インスペクション ポリシー マップは、次に示す要素の 1 つ以上で構成されています。インスペクション ポリシー マップで使用可能な実際のオプションは、アプリケーションに応じて決まります。

• トラフィック照合基準：アプリケーション トラフィックをそのアプリケーションに固有の基準（URL 文字列など）と照合し、その後アクションをイネーブルにできます。

一部のトラフィック照合基準では、正規表現を使用してパケット内部のテキストを照合します。ポリシー マップを設定する前に、正規表現クラス マップ内で、正規表現を単独またはグループで作成およびテストしておいてください。

• インスペクション クラス マップ：一部のインスペクション ポリシー マップでは、インスペクション クラス マップを使用して複数のトラフィック照合基準を含めることができます。その後、インスペクション ポリシー マップ内でインスペクション クラス マップを指定し、そのクラス全体でアクションをイネーブルにします。クラス マップを作成することと、インスペクション ポリシー マップ内で直接トラフィック照合を定義することの違いは、より複雑な一致基準を作成できる点と、クラス マップを再使用できる点です。ただし、異なる照合基準に対して異なるアクションを設定することはできません。

• パラメータ：パラメータは、インスペクション エンジンの動作に影響します。

次のトピックで、詳細に説明します。

• 「使用中のインスペクション ポリシー マップの交換」

• 「複数のトラフィック クラスの処理方法」

使用中のインスペクション ポリシー マップの交換

サービス ポリシーですでに使用しているインスペクション ポリシー マップを交換する必要がある場合、次の方法を使用してください。

• すべてのインスペクション ポリシー マップ：使用中のインスペクション ポリシー マップを別のマップ名と交換する場合は、 inspect protocol map コマンドを削除し、新しいマップを使用して再度追加します。次に例を示します。

• HTTP インスペクション ポリシー マップ：使用中の HTTP インスペクション ポリシー マップ（ policy-map type inspect http ）を変更する場合、変更を有効にするには inspect http map アクションを削除し、再適用する必要があります。たとえば、「http-map」インスペクション ポリシー マップを変更する場合、レイヤ 3/4 ポリシーから inspect http http-map コマンドを削除し、再度追加する必要があります。

複数のトラフィック クラスの処理方法

インスペクション ポリシー マップには、複数のインスペクション クラス マップや直接照合を指定できます。

1 つのパケットが複数の異なる match コマンドまたは class コマンドと一致する場合、ASA がアクションを適用する順序は、インスペクション ポリシー マップにアクションが追加された順序ではなく、ASA の内部ルールによって決まります。内部ルールは、アプリケーションのタイプとパケット解析の論理的進捗によって決まり、ユーザが設定することはできません。HTTP トラフィックの場合、Request Method フィールドの解析が Header Host Length フィールドの解析よりも先に行われ、Request Method フィールドに対するアクションは Header Host Length フィールドに対するアクションより先に行われます。たとえば、次の match コマンドは任意の順序で入力できますが、 match request method get コマンドが最初に照合されます。

アクションがパケットをドロップすると、インスペクション ポリシー マップではそれ以降のアクションは実行されません。たとえば、最初のアクションが接続のリセットである場合、それ以降の照合基準との照合は行われません。最初のアクションがパケットのログへの記録である場合、接続のリセットなどの 2 番目のアクションは実行されます。

パケットが、同じ複数の match コマンドまたは class コマンドと照合される場合は、ポリシー マップ内での順序に従って照合されます。たとえば、ヘッダーの長さが 1001 のパケットの場合は、次に示す最初のコマンドと照合されてログに記録され、それから 2 番目のコマンドと照合されてリセットされます。2 つの match コマンドの順序を逆にすると、2 番目の match コマンドとの照合前にパケットのドロップと接続のリセットが行われ、ログには記録されません。

クラス マップは、そのクラス マップ内で重要度が最低の match コマンド（重要度は、内部ルールに基づきます）に基づいて、別のクラス マップまたは match コマンドと同じタイプであると判断されます。クラス マップに、別のクラス マップと同じタイプの重要度が最低の match コマンドがある場合、それらのクラス マップはポリシー マップに追加された順序で照合されます。各クラス マップの重要度が最低の照合が異なる場合、重要度が高い match コマンドを持つクラス マップが最初に照合されます。たとえば、次の 3 つのクラス マップには、 match request-cmd （高重要度）と match filename （低重要度）という 2 つのタイプの match コマンドがあります。ftp3 クラス マップには両方のコマンドが含まれていますが、最低重要度のコマンドである match filename に従ってランク付けされています。ftp1 クラス マップには最高重要度のコマンドがあるため、ポリシー マップ内での順序に関係なく最初に照合されます。ftp3 クラス マップは ftp2 クラス マップと同じ重要度としてランク付けされており、 match filename コマンドも含まれています。これらのクラス マップの場合、ポリシー マップ内での順序に従い、ftp3 が照合されてから ftp2 が照合されます。

デフォルト インスペクションと NAT に関する制限事項

デフォルトでは、すべてのデフォルト アプリケーション インスペクション トラフィックに一致するポリシーがコンフィギュレーションに含まれ、すべてのインスペクションがすべてのインターフェイスのトラフィックに適用されます（グローバル ポリシー）。デフォルト アプリケーション インスペクション トラフィックには、各プロトコルのデフォルト ポートへのトラフィックが含まれます。適用できるグローバル ポリシーは 1 つだけなので、グローバル ポリシーを変更する（標準以外のポートにインスペクションを適用する場合や、デフォルトでイネーブルになっていないインスペクションを追加する場合など）には、デフォルトのポリシーを編集するか、デフォルトのポリシーをディセーブルにして新しいポリシーを適用する必要があります。

次の表に、サポートされているすべてのインスペクション、デフォルトのクラス マップで使用されるデフォルト ポート、およびデフォルトでオンになっているインスペクション エンジン（太字）を示します。この表には、NAT に関する制限事項も含まれています。この表の見方は次のとおりです。

• デフォルト ポートに対してデフォルトでイネーブルになっているインスペクション エンジンは太字で表記されています。

• ASA は、これらの指定された標準に準拠していますが、検査対象のパケットには準拠を強制しません。たとえば、各 FTP コマンドは特定の順序である必要がありますが、ASA によってその順序を強制されることはありません。

デフォルト ポリシー コンフィギュレーションには、次のコマンドが含まれます。

デフォルトのインスペクション ポリシー マップ

一部のインスペクション タイプは、非表示のデフォルト ポリシー マップを使用します。たとえば、マップを指定しないで ESMTP インスペクションをイネーブルにした場合、_default_esmtp_map が使用されます。

デフォルトのインスペクションは、各インスペクション タイプについて説明しているセクションで説明されています。これらのデフォルト マップは、show running-config all policy-map コマンドを使用して表示できます。

DNS インスペクションは、明示的に設定されたデフォルト マップ preset_dns_map を使用する唯一のインスペクションです。

インスペクションの適切なトラフィック クラスの選択

通過トラフィックのデフォルトのレイヤ 3/4 クラス マップの名前は「inspection_default」です。このクラス マップは、特殊な match コマンド（ match default-inspection-traffic ）を使用して、トラフィックを各アプリケーション プロトコルのデフォルト ポートと照合します。このトラフィック クラスは（インスペクションには通常使用されない match any とともに）、IPv6 をサポートするインスペクションについて IPv4 および IPv6 トラフィックの両方を照合します。IPv6 がイネーブルなインスペクションのリストについては、「アプリケーション インスペクションのガイドライン」を参照してください。

match access-list コマンドを match default-inspection-traffic コマンドとともに指定すると、照合するトラフィックを特定の IP アドレスに絞り込むことができます。 match default-inspection-traffic コマンドによって照合するポートが指定されるため、ACL のポートはすべて無視されます。

ヒント トラフィック インスペクションは、アプリケーション トラフィックが発生するポートだけで行うことをお勧めします。match any などを使用してすべてのトラフィックを検査すると、ASA のパフォーマンスに影響が出る場合があります。

標準以外のポートを照合する場合は、標準以外のポート用に新しいクラス マップを作成してください。各インスペクション エンジンの標準ポートについては、「デフォルト インスペクションと NAT に関する制限事項」を参照してください。必要に応じて同じポリシー内に複数のクラス マップを組み合わせることができるため、照合するトラフィックに応じたクラス マップを作成することができます。ただし、トラフィックがインスペクション コマンドを含むクラス マップと一致し、その後同様にインスペクション コマンドを含む別のクラス マップとも一致した場合、最初に一致したクラスだけが使用されます。たとえば、SNMP では inspection_default クラスを照合します。SNMP インスペクションをイネーブルにするには、デフォルト クラスの SNMP インスペクションをイネーブルにします。SNMP を照合する他のクラスを追加しないでください。

たとえば、デフォルトのクラス マップを使用して、インスペクションを 10.1.1.0 から 192.168.1.0 へのトラフィックに限定するには、次のコマンドを入力します。

次のコマンドを使用して、クラス マップ全体を表示します。

ポート 21 とポート 1056（標準以外のポート）の FTP トラフィックを検査するには、それらのポートを指定する ACL を作成し、新しいクラス マップに割り当てます。

正規表現の作成

正規表現は、ストリングそのものとしてテキスト ストリングと文字どおりに照合することも、 メタ文字 を使用してテキスト ストリングの複数のバリアントと照合することもできます。正規表現を使用して特定のアプリケーション トラフィックの内容と照合できます。たとえば、HTTP パケット内部の URL 文字列と照合できます。

はじめる前に

Ctrl キーを押した状態で V キーを押すと、CLI において、疑問符（?）やタブなどの特殊文字をすべてエスケープできます。たとえば、コンフィギュレーションで d?g と入力するには、 d[Ctrl+V]?g とキー入力します。

正規表現をパケットと照合する場合のパフォーマンスへの影響については、コマンド リファレンスの regex コマンドを参照してください。一般的に、長い入力文字列と照合したり、多くの正規表現と照合しようとすると、システム パフォーマンスが低下します。

（注） 最適化のために、ASA では、難読化解除された URL が検索されます。難読化解除では、複数のスラッシュ（/）が単一のスラッシュに圧縮されます。通常、「http://」のようなダブル スラッシュが使用される文字列では、代わりに「http:/」を検索してください。

次の表に、特別な意味を持つメタ文字を示します。

手順

ステップ 1 正規表現が一致すべきものと一致するかどうかをテストします。

input_text 引数は、正規表現を使用して照合する、長さが最大で 201 文字の文字列です。

regular_expression 引数の長さは、最大 100 文字です。

Ctrl+V を使用して、CLI の特殊文字をすべてエスケープします。たとえば、 test regex コマンドの入力文字にタブを入力するには、 test regex "test[Ctrl+V Tab]" "test\t" と入力する必要があります。

正規表現が入力テキストと一致する場合は、次のメッセージが表示されます。

正規表現が入力テキストと一致しない場合は、次のメッセージが表示されます。

ステップ 2 テスト後に正規表現を追加するには、次のコマンドを入力します。

name 引数の長さは、最大 40 文字です。

regular_expression 引数の長さは、最大 100 文字です。

例

次に、インスペクション ポリシー マップで使用する 2 つの正規表現を作成する例を示します。

正規表現クラス マップの作成

正規表現クラス マップは、1 つ以上の正規表現を特定します。正規表現クラス マップは、正規表現オブジェクトを集めているにすぎません。多くの場合、正規表現オブジェクトの代わりに正規表現クラス マップを使用できます。

手順

ステップ 1 正規表現クラス マップを作成します。

class_map_name は、最大 40 文字の文字列です。「class-default」という名前は予約されています。すべてのタイプのクラス マップで同じ名前スペースが使用されるため、別のタイプのクラス マップですでに使用されている名前は再度使用できません。

match-any キーワードにより、トラフィックが少なくとも 1 つの正規表現と一致する場合には、そのトラフィックがクラス マップと一致するように指定します。

ステップ 2 （任意）クラス マップに説明を追加します。

ステップ 3 正規表現ごとに次のコマンドを入力して、クラス マップに含める正規表現を指定します。

例

次に、2 つの正規表現を作成し、これを正規表現クラス マップに追加する例を示します。文字列「example.com」または「example2.com」が含まれる場合は、トラフィックはクラス マップに一致します。
