4GE SSM コンポーネント

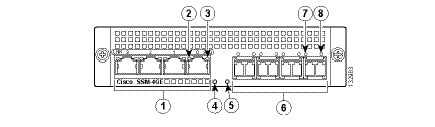

図 5-1 に、Cisco 4GE SSM ポートと LED を示します。

図 5-1 Cisco 4GE SSM ポートと LED

（注） 図 5-1 は、ポート スロットに取り付けられている SFP モジュールを示しています。この機能を使用する場合は、SFP モジュールを注文し、取り付ける必要があります。SFP ポートとモジュールの詳細については、「SFP モジュールの取り付け」を参照してください。

表5-1 で、Cisco 4GE SSM の LED について説明します。

Cisco 4GE SSM の取り付け

新しい Cisco 4GE SSM を初めて取り付けるには、次の手順に従います。

ステップ1 適応型セキュリティ アプライアンスの電源を切ります。

ステップ2 アクセサリ キットからアース ストラップを取り出して、肌に密着するように、ストラップの一端を手首に固定します。もう一方の端をシャーシに接続します。

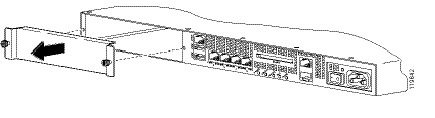

ステップ3 シャーシ背面左端の 2 個のネジを外して（図 5-2 を参照してください）、スロット カバーを取り外します。

図 5-2 スロット カバーのネジの取り外し

ステップ4 スロット開口部に Cisco 4GE SSM を差し込みます（図 5-3 を参照してください）。

図 5-3 スロットへの Cisco 4GE SSM の差し込み

ステップ5 ネジを取り付けて、Cisco 4GE SSM をシャーシに固定します。

ステップ 6 適応型セキュリティ アプライアンスの電源を入れます。

ステップ 7 LED を確認します。Cisco 4GE SSM が適切に取り付けられると、ステータス LED が点滅（ブート アップ中の場合）、または点灯（操作可能になった場合）します。

ステップ8 RJ-45 ケーブルの一方の端をポートに接続し、もう一方の端をネットワーク デバイスに接続します。詳細については、「ASA 5500、ASA 5510、 ASA 5520、および ASA 5540 プラットフォームでのインターフェイス ケーブルの接続」を参照してください。

SFP モジュールの取り付け

SFP（着脱可能小型フォーム ファクタ）は、ホットスワップ可能な入力/出力デバイスで、SFP ポートに接続されます。次の SFP モジュール タイプがサポートされています。

• 長波長/ロング ホール 1000BASE-LX/LH (GLC-LH-SM=)

• 短波長 1000BASE-SX (GLC-SX-MM=)

この項では、光ギガビット イーサネット接続を使用できるように、適応型セキュリティ アプライアンスに対する SFP モジュールの取り付けと取り外しの方法について説明します。この項では、次のトピックについて取り上げます。

• 「SFP モジュール」

• 「SFP モジュールの取り付け」

SFP モジュール

適応型セキュリティ アプライアンスは、現場交換可能な SFP モジュールを使用して、ギガビット接続を確立します。

（注） スイッチの電源を入れた後で SFP モジュールを取り付ける場合は、適応型セキュリティ アプライアンスをリロードして、SFP モジュールをイネーブルにする必要があります。

表5-2 に、適応型セキュリティ アプライアンスによってサポートされる SFP モジュールを示します。

1000BASE-LX/LH と 1000BASE-SX の SFP モジュールは、光ファイバ接続の確立に使用されます。SFP モジュールに接続するには、LC コネクタに光ファイバ ケーブルを使用します。SFP モジュールは、850 ～ 1550 nm の公称波長をサポートします。ケーブルの長さは、信頼できる通信の要件であるケーブル長を超えることはできません。 表5-3 に、ケーブル長の要件を示します。

表5-3 光ファイバ SFP モジュールのケーブル要件

適応型セキュリティ アプライアンスには、シスコ認定の SFP モジュールのみを使用します。SFP モジュールにはそれぞれ、セキュリティ情報で符号化された内部シリアル EEPROM があります。この符号化によって、SFP モジュールが適応型セキュリティ アプライアンスの要件を満たしていることを、シスコが識別して検証できます。

（注） 適応型セキュリティ アプライアンスでサポートされるのは、シスコによって認定された SFP モジュールのみです。

警告 ケーブルが接続されていない場合、ポートの開口部からは目に見えないレーザー光が放射されている可能性があります。レーザー光に当たらないようにし、開口部をのぞきこまないでください。ステートメント 70

SFP モジュールの取り付け

SFP モジュールを Cisco 4GE SSM に取り付けるには、次の手順に従います。

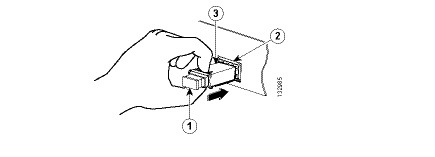

ステップ1 SFP モジュールをポートの位置に合せ、ロックする位置までポート スロット内にスライドさせます（図 5-4 を参照してください）。

図 5-4 SFP モジュールの取り付け

ステップ2 光ポート プラグを取り外し、ネットワーク ケーブルを SFP モジュールに接続します。

ステップ3 ケーブルのもう一方の端をネットワークに接続します。ケーブル接続の詳細については、「ASA 5500、ASA 5510、 ASA 5520、および ASA 5540 プラットフォームでのインターフェイス ケーブルの接続」を参照してください。

SSM の取り付け

新しい SSM を取り付けるには、次の手順を実行します。

ステップ1 適応型セキュリティ アプライアンスの電源を切ります。

ステップ2 アクセサリ キットからアース ストラップを取り出して、肌に密着するように、ストラップの一端を手首に固定します。もう一方の端をシャーシに接続します。

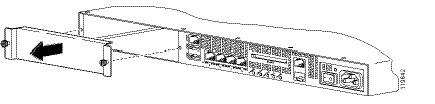

ステップ3 シャーシ背面左端の 2 個のネジを外して（図 5-6 を参照してください）、スロット カバーを取り外します。

図 5-6 スロット カバーのネジの取り外し

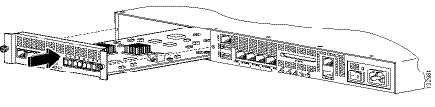

ステップ4 スロット開口部に SSM を差し込みます（図 5-7 を参照してください）。

図 5-7 スロットへの SSM の差し込み

ステップ5 ネジを取り付けて、SSM をシャーシに固定します。

ステップ 6 適応型セキュリティ アプライアンスの電源を入れます。LED を確認します。SSM が適切に取り付けられると、電源 LED が緑色に点灯し、ステータス LED が緑色に点滅します。

ステップ 7 RJ-45 ケーブルの一方の端をポートに接続し、もう一方の端をネットワーク デバイスに接続します。
