Cisco ASA 5505 クイック スタート ガイド Version 8.0

収集する情報

AnyConnect SSL VPN 接続を受け入れるように適応型セキュリティ アプライアンスを設定する手順を開始する前に、次の情報を手元に用意してください。

• リモート ユーザが接続する適応型セキュリティ アプライアンスのインターフェイス名。

• デジタル証明書

ASA 5505 は、デフォルトで自己署名証明書を生成します。しかし、セキュリティを強化するため、システムを本番環境に設置する前に、公的に信頼されている SSL VPN 証明書を購入することもできます。

• IP プールで使用する IP アドレスの範囲。これらのアドレスは、正常に接続されると、SSL AnyConnect VPN クライアントに割り当てられます。

• ローカル認証データベースを作成するときに使用するユーザのリスト（認証用に AAA サーバを使用している場合を除く）。

• 認証用に AAA サーバを使用している場合：

–AAA サーバ グループ名

–使用する認証プロトコル（TACACS、SDI、NT、Kerberos、LDAP）

–AAA サーバの IP アドレス

–認証に使用する適応型セキュリティ アプライアンスのインターフェイス

–AAA サーバで認証を行うための秘密鍵

ASDM の起動

この項では、ASDM Launcher ソフトウェアを使用して ASDM を起動する方法について説明します。ASDM Launcher ソフトウェアがインストールされていない場合は、「ASDM Launcher のインストール」を参照してください。

Web ブラウザまたは Java を使用して ASDM に直接アクセスする場合は、「Web ブラウザを使用した ASDM の起動」を参照してください。

ASDM Launcher ソフトウェアを使用して ASDM を起動するには、次の手順に従います。

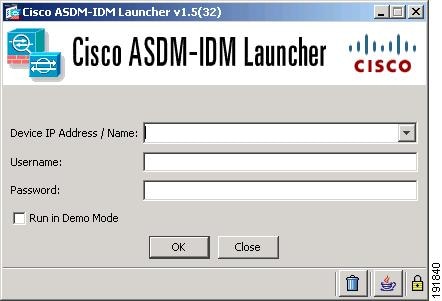

ステップ 1 デスクトップから、Cisco ASDM Launcher ソフトウェアを起動します。

ダイアログボックスが表示されます。

ステップ 2 適応型セキュリティ アプライアンスの IP アドレスまたはホスト名を入力します。

ステップ 3 Username と Password のフィールドは空白のままにしておきます。

（注） デフォルトでは、Cisco ASDM Launcher に Username と Password は設定されていません。

ステップ 4 OK をクリックします。

ステップ 5 証明書の受け入れ要求を含むセキュリティ警告が表示された場合は、 Yes をクリックします。

ASA が、アップデートされたソフトウェアがあるかどうか確認し、ある場合は自動的にダウンロードします。

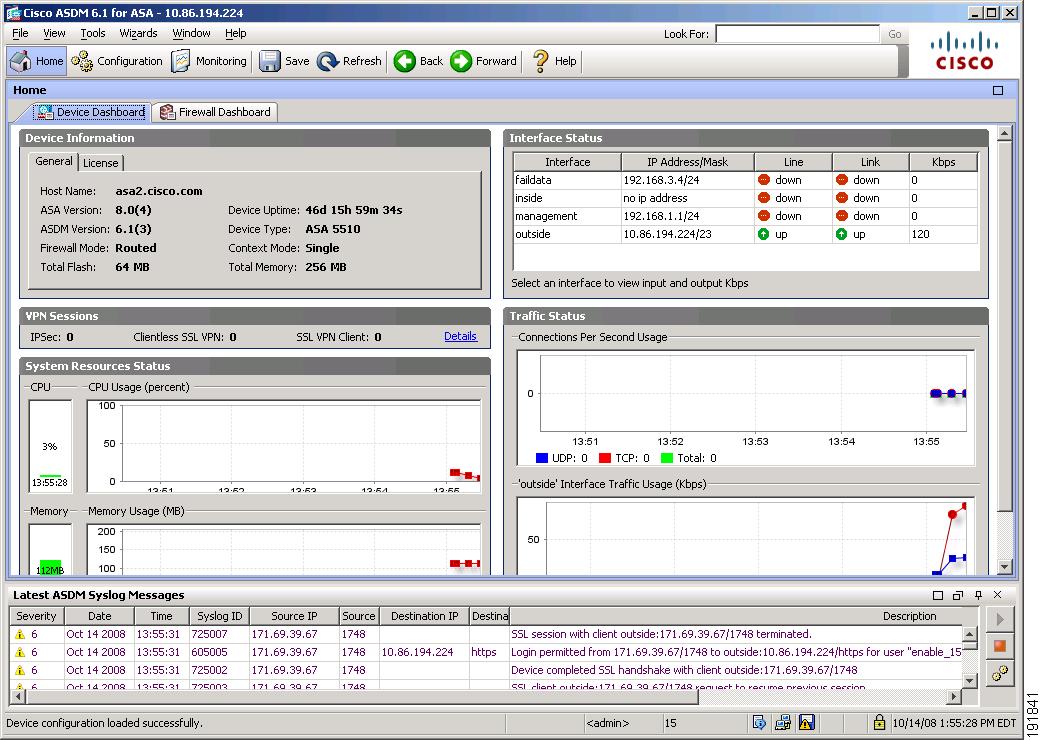

メイン ASDM ウィンドウが表示されます。

Cisco AnyConnect VPN クライアント用の ASA 5505 の設定

設定プロセスを開始するには、次の手順に従います。

ステップ 1 メイン ASDM ウィンドウで、Wizards ドロップダウン メニューから SSL VPN Wizard を選択します。SSL VPN Wizard Step 1 画面が表示されます。

ステップ 2 SSL VPN Wizard の Step 1 で、次の手順に従います。

a. Cisco SSL VPN Client チェックボックスをオンにします。

b. Next をクリックして続行します。

SSL VPN インターフェイスの指定

SSL VPN Wizard の Step 2 で、次の手順に従います。

ステップ 1 リモート ユーザが接続する接続名を指定します。

ステップ 2 SSL VPN Interface ドロップダウン リストから、リモート ユーザが接続するインターフェイスを選択します。ユーザがこのインターフェイスへの接続を確立すると、SSL VPN ポータル ページが表示されます。

ステップ 3 Certificate ドロップダウン リストから、ASA を認証するために ASA がリモート ユーザに送信する証明書を選択します。

（注） ASA 5505 は、デフォルトで自己署名証明書を生成します。しかし、セキュリティを強化するため、システムを本番環境に設置する前に、公的に信頼されている SSL VPN 証明書を購入することもできます。

ステップ 4 Next をクリックして続行します。

ユーザ認証方式の指定

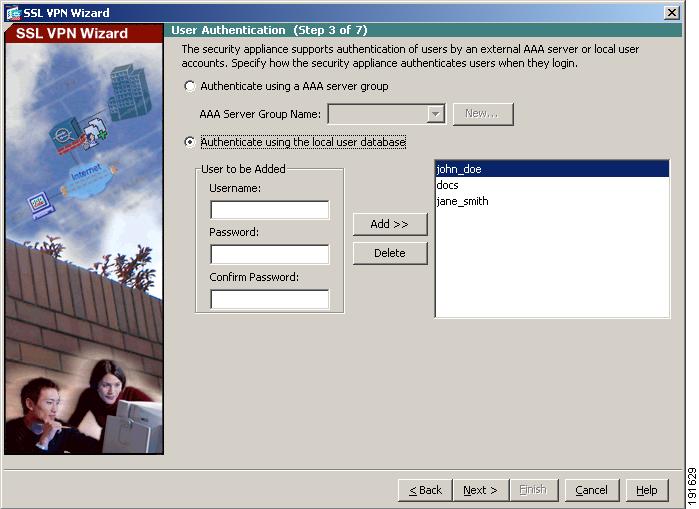

SSL VPN Wizard の Step 3 で、次の手順に従います。

ステップ 1 AAA サーバまたはサーバ グループを認証に使用している場合、次の手順に従います。

a. Authenticate Using an AAA Server Group オプション ボタンをクリックします。

b. AAA サーバ グループ名を指定します。

c. ドロップダウン リストから既存の AAA サーバ グループ名を選択するか、 New をクリックして新しいサーバ グループを作成することができます。

新しい AAA サーバ グループを作成するには、 New をクリックします。New Authentication Server Group ダイアログボックスが表示されます。

このダイアログボックスで、次の内容を指定します。

–サーバ グループ名

–使用する認証プロトコル（RADIUS、TACACS、SDI、NT、Kerberos、LDAP）

–AAA サーバの IP アドレス

–適応型セキュリティ アプライアンスのインターフェイス

–AAA サーバと通信するときに使用する秘密鍵

OK をクリックします。

ステップ 2 ローカル ユーザ データベースを使用してユーザを認証する場合、次の手順で新しいユーザ アカウントを作成できます。ASDM 設定インターフェイスを使用して、後でユーザを追加することもできます。

新しいユーザを追加するには、ユーザ名とパスワードを入力し、 Add をクリックします。

ステップ 3 新しいユーザの追加が終了したら、 Next をクリックして続行します。

グループ ポリシーの指定

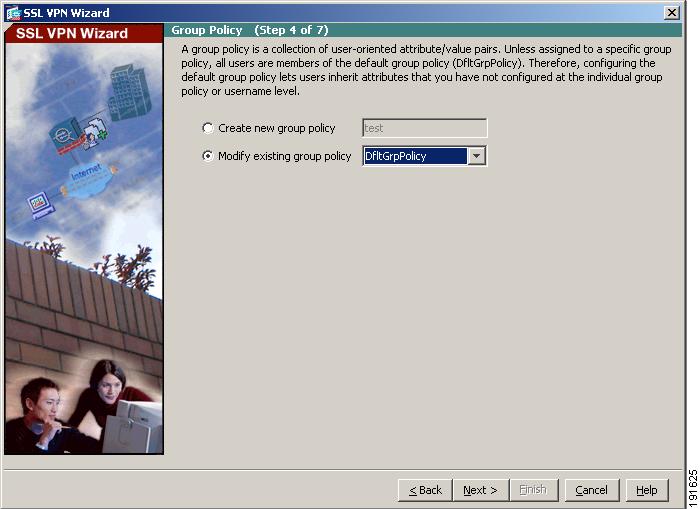

SSL VPN Wizard の Step 4 で、次の手順に従ってグループ ポリシーを指定します。

ステップ 1 Create new group policy オプション ボタンをクリックして、グループ名を指定します。

または、

ステップ 2 Modify an existing group policy オプション ボタンをクリックして、ドロップダウン リストからグループを選択します。

ステップ 3 Next をクリックします。

ステップ 4 SSL VPN Wizard の Step 5 が表示されます。この手順は AnyConnect VPN クライアント接続には適用されないので、 Next を再度クリックします。

Cisco AnyConnect VPN クライアントの設定

リモート クライアントが Cisco VPN クライアントを使用してネットワークにアクセスするには、接続に成功したときにリモート VPN クライアントに割り当てられる可能性のある IP アドレスのプールを設定する必要があります。このシナリオでは、プールは 209.165.201.1 ～ 209.166.201.20 の範囲の IP アドレスを使用するように設定します。

適応型セキュリティ アプライアンスが AnyConnect ソフトウェアをユーザに配信できるよう、AnyConnect ソフトウェアの場所も指定する必要があります。

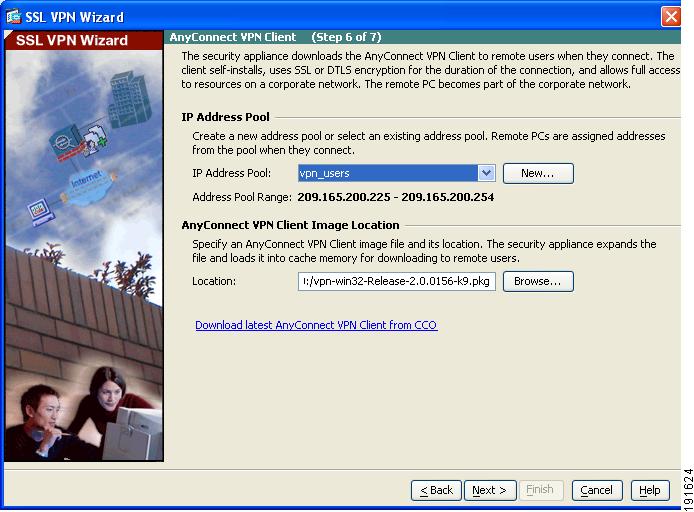

SSL VPN Wizard の Step 6 で、次の手順に従います。

ステップ 1 事前設定されているアドレス プールを使用するには、IP Address Pool ドロップダウン リストからプール名を選択します。

ステップ 2 または、New をクリックして、新しいアドレス プールを作成します。

ステップ 3 AnyConnect VPN クライアント ソフトウェア イメージの場所を指定します。

このソフトウェアの最新バージョンを取得するには、Download Latest AnyConnect VPN Client from cisco.com をクリックします。この操作を行うと、クライアント ソフトウェアが PC にダウンロードされます。

ステップ 4 Next をクリックして続行します。

リモートアクセス VPN 設定の確認

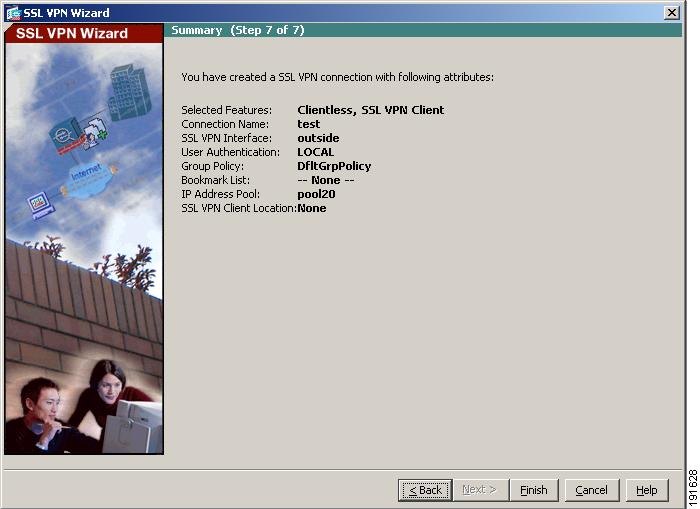

SSL VPN Wizard の Step 7 で、設定内容が正しいことを確認します。表示される設定は次のようになります。

適切に設定されている場合は Finish をクリックして、適応型セキュリティ アプライアンスに変更内容を適用します。

次にデバイスを起動するときに適用されるように、設定変更をスタートアップ コンフィギュレーションに保存する場合は、File メニューから Save をクリックします。または、ASDM を終了するときに設定変更を半永久的に保存するように求められます。

設定変更を保存しない場合は、次にデバイスを起動するときに変更前の設定がそのまま適用されます。
