Cisco 適応型セキュリティ仮想アプライア ンス（ASAv）クイック スタート ガイド

Hyper-V を使用した ASAv の導入について

スタンドアロンの Hyper-V サーバ上に、または Hyper-V マネージャを介して Hyper-V を導入できます。Powershell の CLI コマンドを使用してインストールする手順については、コマンドラインを使用した Hyper-V への ASAv のインストールを参照してください。Hyper-V マネージャを使用してインストールする手順については、Hyper-V マネージャを使用した Hyper-V への ASAv のインストールを参照してください。Hyper-V はシリアル コンソール オプションを提供していません。管理インターフェイスを介して SSH または ASDM を通じて Hyper-V を管理できます。SSH をセットアップするための情報については、SSH の設定を参照してください。

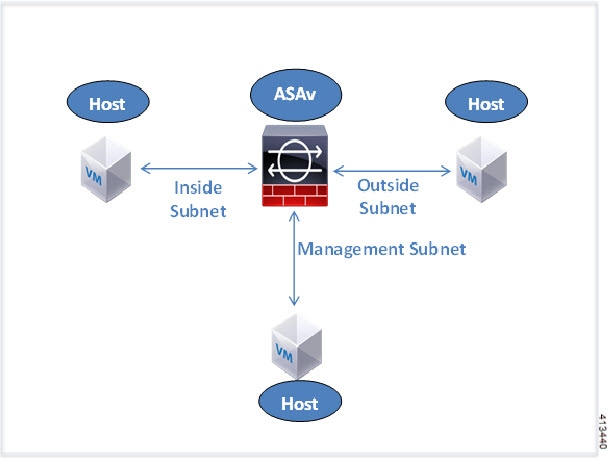

図 1は、ルーテッド ファイアウォール モードでの ASAv の推奨トポロジを示しています。ASAv 向けに Hyper-V でセットアップされた、管理、内部、および外部の 3 つのサブネットがあります。

図 1 ルーテッド ファイアウォール モードの ASAv の推奨トポロジ

ASAv および Hyper-V のガイドラインと制限事項

• プラットフォーム サポート

–Cisco UCS B シリーズ サーバ

–Cisco UCS C シリーズ サーバ

–Hewlett Packard Proliant DL160 Gen8

• サポートされる OS

–Windows Server 2012

–ネイティブ Hyper-V

注：ASAv は、現在、仮想化に使用されている最新の 64 ビット高性能プラットフォームの大多数で稼働します。

• ファイル形式

Hyper-V への ASAv の初期導入の場合は、VHDX 形式をサポートしています。

• 第 0 日用（Day 0）構成

必要な ASA CLI 設定コマンドを含むテキスト ファイルを作成します。手順については、第 0 日のコンフィギュレーション ファイルの準備を参照してください。

• 第 0 日用構成のファイアウォール トランスペアレント モード

設定行「firewall transparent」は、第 0 日用コンフィギュレーション ファイルの先頭に配置する必要があります。ファイル内のそれ以外の場所にあると、異常な動作が起きる場合があります。手順については、第 0 日のコンフィギュレーション ファイルの準備を参照してください。

• フェールオーバー

Hyper-V 上の ASAv はアクティブ/スタンバイ フェールオーバーをサポートしています。ルーテッド モードとトランスペアレント モードの両方でアクティブ/スタンバイ フェールオーバーを実行するには、すべての仮想ネットワーク アダプタで MAC アドレス スプーフィングを有効化する必要があります。MAC アドレス スプーフィングの設定を参照してください。スタンドアロン ASAv のトランスペアレント モードの場合、管理インターフェイスの MACアドレス スプーフィングは有効にしないでください。アクティブ/アクティブ フェールオーバーはサポートされていません。

• Hyper-V は最大 8 つのインターフェイスをサポートします。Management 0/0 および GigabitEthernet 0/0 ～ 0/6。フェールオーバー リンクとして GigabitEthernet を使用できます。
• VLAN

トランク モードでインターフェイスに VLAN を設定するには、 Set-VMNetworkAdapterVLan Hyper-V Powershell コマンドを使用します。管理インターフェイスの NativeVlanID は、特定の VLAN として、または VLAN がない場合は「0」として設定できます。トランク モードは、Hyper-V ホストをリブートした場合は保持されません。各リブート後に、トランク モードを再設定する必要があります。

• レガシー ネットワーク アダプタはサポートされていません。
• 第 2 世代仮想マシンはサポートされていません。
• Microsoft Azure はサポートされていません。

ASAv と Hyper-V の前提条件

• MS Windows 2012 に Hyper-V をインストールします。
• 第 0 日用コンフィギュレーション テキスト ファイルを使用する場合は、それを作成します。

ASAv の初回導入前に、第 0 日用構成を追加する必要があります。追加しない場合は、第 0 日用構成を使用するために ASAv から write erase を実行する必要があります。手順については、第 0 日のコンフィギュレーション ファイルの準備を参照してください。

• Cisco.com から ASAv VHDX ファイルをダウンロードします。

http://www.cisco.com/go/asa-software

注：Cisco.com のログインおよびシスコ サービス契約が必要です。

• Hyper-V スイッチには、3 つ以上のサブネット/VLAN が構成されます。
• Hyper-V システム要件については、「Cisco ASA Compatibility」を参照してください。

第 0 日のコンフィギュレーション ファイルの準備

ASAv を起動する前に、第 0 日（Day 0）用のコンフィギュレーション ファイルを準備できます。このファイルは、ASAv の起動時に適用される ASAv の設定を含むテキスト ファイルです。この初期設定は、「day0-config」というテキスト ファイルとして指定の作業ディレクトリに格納され、さらに day0.iso ファイルへと処理されます。この day0.iso ファイルが最初の起動時にマウントされて読み取られます。第 0 日用コンフィギュレーション ファイルには、少なくとも、管理インターフェイスをアクティブ化するコマンドと、公開キー認証用 SSH サーバをセットアップするコマンドを含める必要がありますが、すべての ASA 設定を含めることもできます。day0.iso ファイル（カスタム day0 またはデフォルトの day0.iso）は、最初の起動中に使用できなければなりません。

注： ASAv の初回起動前に、第 0 日用コンフィギュレーション ファイルを追加する必要があります。ASAv の初回起動後に第 0 日用コンフィギュレーション ファイルを使用することにした場合は、 write erase コマンドを実行し、第 0 日用コンフィギュレーション ファイルを適用してから、ASAv を起動する必要があります。

注： 初期導入時に自動的に ASAv をライセンス許諾するには、Cisco Smart Software Manager からダウンロードした Smart Licensing Identity（ID）トークンを「idtoken」というテキスト ファイルに格納し、第 0 日用コンフィギュレーション ファイルと同じディレクトリに保存します。

注： トランスペアレント モードで ASAv を導入する場合は、トランスペアレント モードで実行される既知の ASA コンフィギュレーション ファイルを第 0 日用コンフィギュレーション ファイルとして使用します。これは、ルーテッド ファイアウォールの第 0 日用コンフィギュレーション ファイルには該当しません。

注： この例では Linux が使用されていますが、Windows の場合にも同様のユーティリティがあります。

手順

1. 「day0-config」というテキスト ファイルに ASAv の CLI 設定を記入します。3 つのインターフェイスの設定とその他の必要な設定を追加します。

最初の行は ASA のバージョンで始める必要があります。day0-config は、有効な ASA 構成である必要があります。day0-config を生成する最適な方法は、既存の ASA または ASAv から実行コンフィギュレーションの必要な部分をコピーすることです。day0-config 内の行の順序は重要で、既存の show run コマンド出力の順序と一致している必要があります。

例

2. （任意）Cisco Smart Software Manager により発行された Smart License ID トークン ファイルをコンピュータにダウンロードします。

3. （任意）ダウンロードしたファイルから ID トークンをコピーし、ID トークンのみを含むテキスト ファイルを作成します。

4. （任意）ASAv の初期導入時に自動的にライセンス許諾を行う場合は、day0-config ファイルに次の情報が含まれていることを確認してください。

–管理インターフェイスの IP アドレス

–（任意）Smart Licensing で使用する HTTP プロキシ

–HTTP プロキシ（指定した場合）または tools.cisco.com への接続を有効にする route コマンド

–tools.cisco.com を IP アドレスに解決する DNS サーバ

–要求する ASAv ライセンスを指定するための Smart Licensing の設定

–（任意）CSSM での ASAv の検索を容易にするための一意のホスト名

5. テキスト ファイルを ISO ファイルに変換して仮想 CD-ROM を生成します。

この ID トークンによって、Smart Licensing サーバに ASAv が自動的に登録されます。

6. ステップ 1 から 5 を繰り返し、導入する ASAv ごとに、適切な IP アドレスを含むデフォルトのコンフィギュレーション ファイルを作成します。

Hyper-V マネージャを使用した ASAv と第 0 日用コンフィギュレーション ファイルの導入

第 0 日用コンフィギュレーション ファイルをセットアップした後（第 0 日のコンフィギュレーション ファイルの準備）、Hyper-V マネージャを使用してそれを導入できます。

手順

1. [Server Manager] > [Tools] > [Hyper-V Manager] に移動します。

2. Hyper-V マネージャの右側にある [Settings] をクリックします。[Settings] ダイアログボックスが開きます。左側の [Hardware] の下で、[IDE Controller 1] をクリックします。

3. 右側のペインの [Media] の下で、[Image file] のラジオ ボタンを選択して、第 0 日用 ISO コンフィギュレーション ファイルを保存するディレクトリを参照し、[Apply] をクリックします。ASAv は、初回起動時に、第 0 日用コンフィギュレーション ファイルの内容に基づいて構成されます。

コマンドラインを使用した Hyper-V への ASAv のインストール

Windows Powershell コマンドラインを介して Hyper-V に ASAv をインストールできます。スタンドアロンの Hyper-V サーバ上にいる場合は、コマンド ラインを使用して Hyper-V をインストールする必要があります。

手順

1. Windows Powershell を開きます。

2. ASAv を導入します。

3. ASAv のモデルに応じて、CPU 数をデフォルトの 1 から変更します。

4. （任意）インターフェイス名をわかりやすい名前に変更します。

5. （任意）ネットワークで必要な場合は、VLAN ID を変更します。

6. Hyper-V が変更を反映するように、インターフェイスを更新します。

7. 内部インターフェイスを追加します。

8. 外部インターフェイスを追加します。

Hyper-V マネージャを使用した Hyper-V への ASAv のインストール

Hyper-V マネージャを使用して、Hyper-V に ASAv をインストールできます。

手順

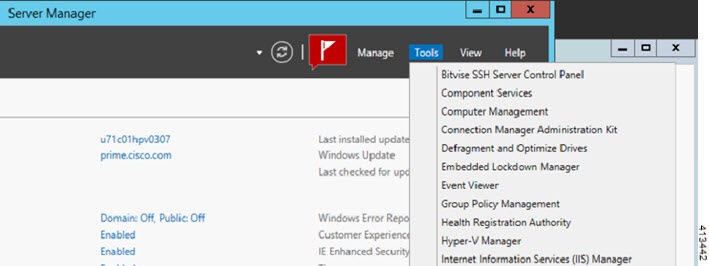

1. [Server Manager] > [Tools] > [Hyper-V Manager] に移動します。

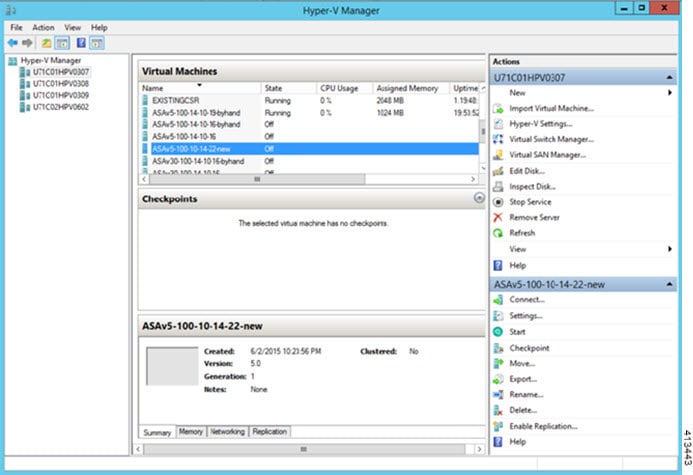

2. Hyper-V マネージャが表示されます。

3. 右側のハイパーバイザのリストから、目的のハイパーバイザを右クリックし、[New] > [Virtual Machine] を選択します。

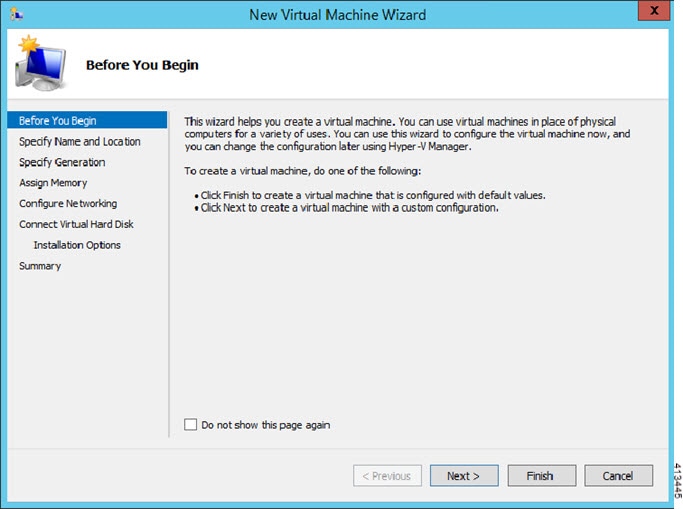

4. [New Virtual Machine] ウィザードが表示されます。

5. ウィザードを通じて作業し、次の情報を指定します。

–ASAv の名前と場所

–ASAv の世代

ASAv でサポートされている唯一の世代が [Generation 1] です。

–ASAv のメモリ量（ASAv5 の場合は 1024 MB、ASAv10 の場合は 2048 MB、ASAv30 の場合は 8192 MB）

–ネットワーク アダプタ（セットアップ済みの仮想スイッチに接続）

–仮想ハード ディスクと場所

[Use an existing virtual hard disk] を選択し、VHDX ファイルの場所を参照します。

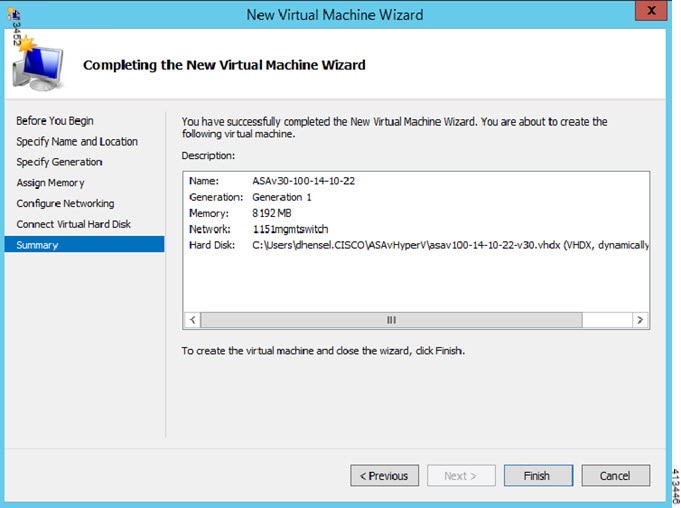

6. [Finish] をクリックすると、ASAv 構成を示すダイアログボックスが表示されます。

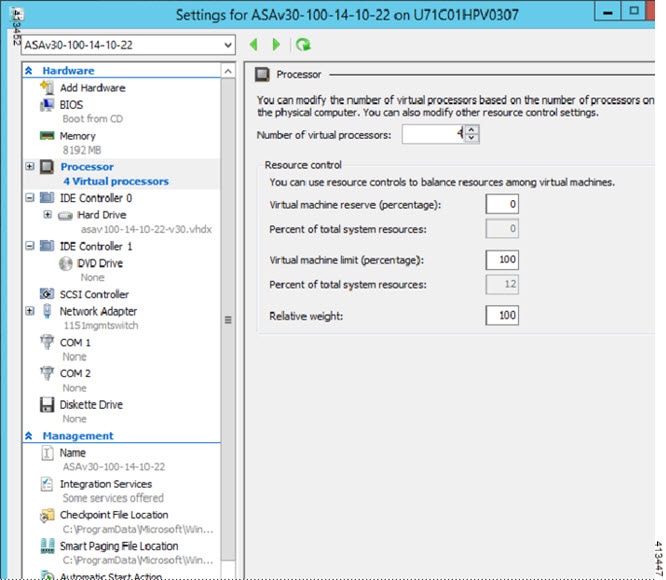

7. ASAv に 4 つの vCPU がある場合は、ASAv を起動する前に、vCPU 値を変更する必要があります。Hyper-V マネージャの右側にある [Settings] をクリックします。[Settings] ダイアログボックスが開きます。左側の [Hardware] メニューで、[Processor] をクリックし、[Processor] ペインを表示します。[Number of virtual processors] を 4 に変更します。

ASAv5 と ASAv10 には 1 つの vCPU があり、ASAv30 には 4 つの vCPU があります。デフォルトは 1 です。

8. [Virtual Machines] メニューで、リスト内の ASAv の名前を右クリックし、[Connect] をクリックして、ASAv に接続します。コンソールが開き、停止されている ASAv が示されます。

9. [Virtual Machine Connection] コンソール ウィンドウで、青緑色の開始ボタンをクリックして、ASAv を起動します。

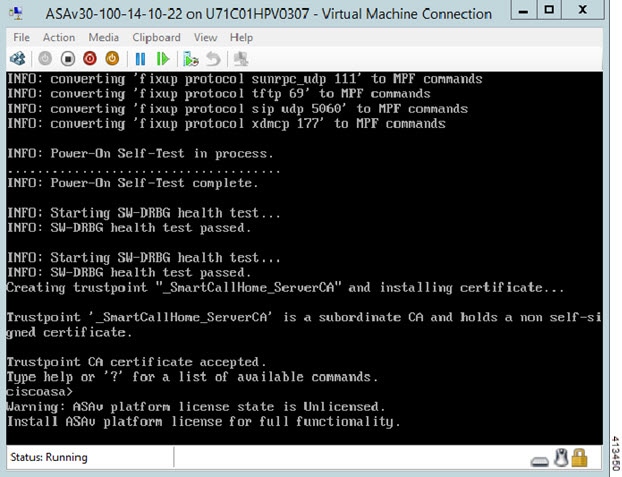

10. ASAv の起動の進行状況がコンソールに表示されます。

Hyper-V マネージャからのネットワーク アダプタの追加

新しく導入された ASAv のネットワーク アダプタは 1 つだけです。さらに 2 つ以上のネットワーク アダプタを追加する必要があります。この例では、内部ネットワーク アダプタを追加します。

はじめる前に

• ASAv はオフ状態になっている必要があります。

手順

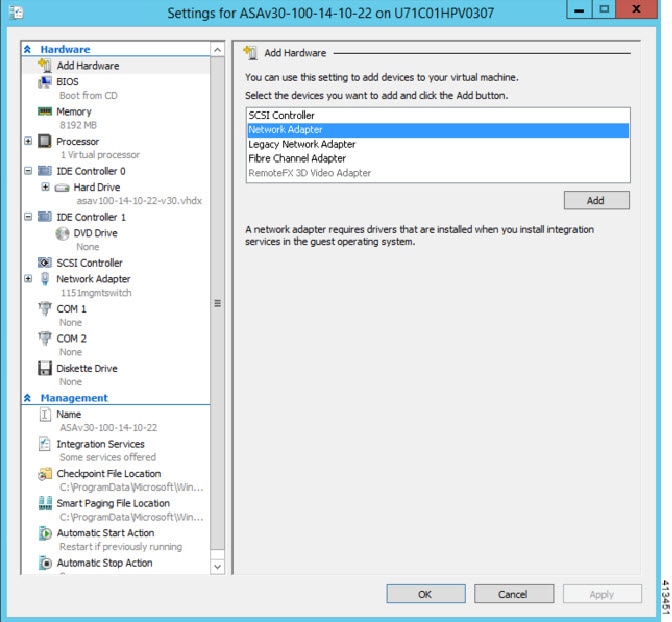

1. Hyper-V マネージャの右側にある [Settings] をクリックします。[Settings] ダイアログボックスが開きます。左側の [Hardware] メニューで、[Add Hardware] をクリックし、次に [Network Adapter] をクリックします。

注：レガシー ネットワーク アダプタを使用しないでください。

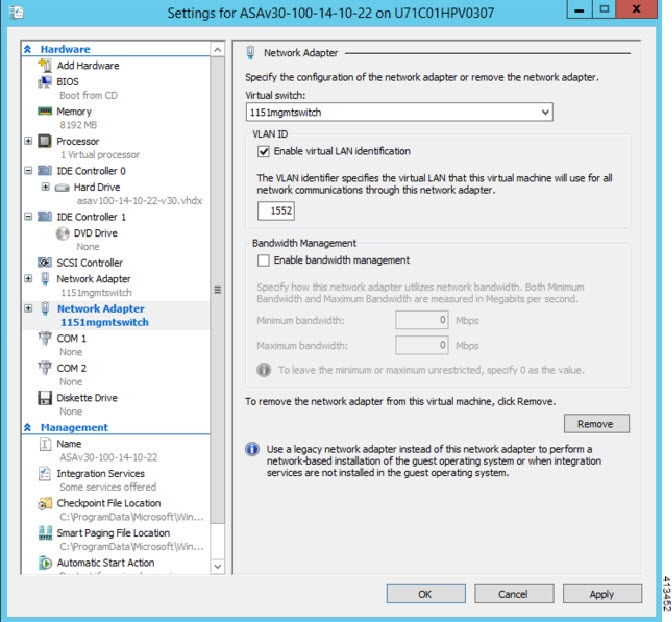

2. ネットワーク アダプタの追加後、仮想スイッチとその他の機能を変更できます。また、必要に応じて VLAN ID を設定できます。

ネットワーク アダプタの名前の変更

Hyper-V では、「Network Adapter」という汎用ネットワーク インターフェイス名が使用されます。このため、ネットワーク インターフェイスがすべて同じ名前であると、紛らわしい場合があります。Hyper-V マネージャを使用して名前を変更することはできません。Windows Powershell コマンドを使用して変更する必要があります。

例

MAC アドレス スプーフィングの設定

ASAv がトランスペアレント モードでパケットを渡し、HA アクティブ/スタンバイ フェールオーバーに対応できるように、すべてのインターフェイスの MAC アドレス スプーフィングをオンにする必要があります。Hyper-V マネージャ内で、または Powershell コマンドを使用して、これを実行できます。

Hyper-V マネージャでの手順

1. Hyper-V マネージャの右側にある [Settings] をクリックします。[Settings] ダイアログボックスが開きます。左側の [Hardware] メニューで、[Inside] をクリックし、メニューを展開して [Advanced Features] をクリックし、MAC アドレス オプションを表示します。[Enable MAC address spoofing] ラジオ ボタンをクリックします。

2. 外部インターフェイスでステップ 1 を繰り返します。

Powershell コマンド

SSH の設定

Hyper-V マネージャの [Virtual Machine Connection] から管理インターフェイスを介して SSH アクセスできるように ASAv を設定できます。第 0 日用コンフィギュレーション ファイルを使用している場合は、ASAv への SSH アクセスを追加できます。詳細については、「第 0 日のコンフィギュレーション ファイルの準備」を参照してください。

手順

1. RSA キー ペアが存在することを確認します。

2. RSA キー ペアがない場合は、RSA キー ペアを生成します。

例

3. 別の PC から SSH を使用して ASAv にアクセスできることを確認します。
