ASDM を使用した ASA の展開

この章の対象読者

この章では、スマート ライセンシングの設定方法など、スタンドアロンの ASA 論理デバイスを展開する方法について説明します。この章では以下の展開については取り上げていませんので、『ASA コンフィギュレーション ガイド』を参照してください。

  • クラスタリング

  • フェールオーバー

  • CLI 設定

この章では、基本的なセキュリティポリシーの設定手順についても説明します。より高度な要件がある場合は設定ガイドを参照してください。

プライバシー収集ステートメント：Firepower 4100 には個人識別情報は不要で、積極的に収集することもありません。ただし、ユーザー名などの設定では、個人識別情報を使用できます。この場合、設定作業時や SNMP の使用時に、管理者が個人識別情報を確認できる場合があります。

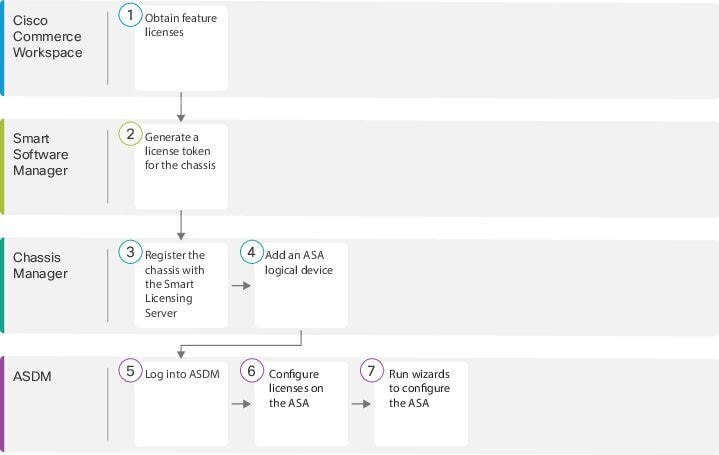

エンドツーエンドの手順

シャーシで ASA を展開して設定するには、次のタスクを参照してください。

Cisco Commerce Workspace

Chassis Manager：ライセンス サーバーへのシャーシの登録：機能ライセンスを取得します。

Smart Software Manager

Chassis Manager：ライセンス サーバーへのシャーシの登録：シャーシのライセンス トークンを生成します。

Chassis Manager

Chassis Manager：ライセンス サーバーへのシャーシの登録：スマート ライセンシング サーバーにシャーシを登録します。

Chassis Manager

Chassis Manager：ASA 論理デバイスの追加。

ASDM

ASDM へのログイン。

ASDM

ASA でのライセンス権限付与の設定。

ASDM

ASA の設定。

Chassis Manager：ライセンス サーバーへのシャーシの登録

ASA はスマート ライセンスを使用します。通常のスマートライセンシング（インターネットアクセスが必要）を使用できます。または、オフライン管理の場合、永続ライセンス予約または Smart Software Manager On-Prem（以前のサテライトサーバ）を設定できます。これらのオフラインライセンス方式の詳細については、「Cisco ASA シリーズの機能ライセンス」を参照してください。このガイドは通常のスマートライセンシングに適用されます。

シスコライセンスの概要については詳しくは、cisco.com/go/licensingguide を参照してください。

Firepower 4100 上の ASA では、スマート ソフトウェア ライセンシングの設定は、シャーシ上の FXOS と ASA に分割されています。

  • Firepower 4100：ライセンス認証局との通信を行うためのパラメータを含めて、FXOS にすべてのスマート ソフトウェア ライセンス インフラストラクチャを設定します。Firepower 4100 自体には動作のためのライセンスは必要ありません。

  • ASA：ASA のすべてのライセンスの権限付与を設定します。

シャーシを登録すると、Smart Software Manager はファイアウォールと Smart Software Manager 間の通信用の ID 証明書を発行します。また、該当するバーチャルアカウントにファイアウォールが割り当てられます。Smart Software Manager に登録するまでは、設定変更を行うことはできず、特殊なライセンスを必要とする機能へ、操作はその他の点では影響を受けません。ライセンス付与される機能は次のとおりです。

  • Essentials

  • セキュリティ コンテキスト

  • キャリア（Diameter、GTP/GPRS、M3UA、SCTP）

  • 高度な暗号化（3DES/AES）：スマートアカウントで高度な暗号化が許可されていないが、高度な暗号化の使用が許可されているとシスコが判断した場合、高度な暗号化ライセンスをアカウントに手動で追加できます。

  • Cisco Secure Client：Secure Client Advantage、Secure Client Premier、または Secure Client VPN のみ

Smart Software Manager から ASA の登録トークンを要求する場合、[このトークンを使用して登録した製品でエクスポート制御機能を許可（Allow export-controlled functionality on the products registered with this token）] チェックボックスをオンにして、強力な暗号化の完全ライセンスが適用されるようにします（ご使用のアカウントでその使用が許可されている必要があります）。強力な暗号化ライセンスは、シャーシで登録トークンを適用すると、対象となるお客様の場合自動的に有効化されるため追加の操作は不要です。スマートアカウントで強力な暗号化が許可されていないが、強力な暗号化の使用が許可されているとシスコが判断した場合、強力な暗号化ライセンスをアカウントに手動で追加できます。

ASDM アクセスには強力な暗号化が必要です。

始める前に

  • Smart Software Manager にマスターアカウントを持ちます。

    まだアカウントをお持ちでない場合は、リンクをクリックして新しいアカウントを設定してください。Smart Software Manager では、組織のマスター アカウントを作成できます。

  • （輸出コンプライアンスフラグを使用して有効化される）機能を使用するには、ご使用の Smart Software Manager アカウントで強力な暗号化（3DES/AES）ライセンスを使用できる必要があります。

  • まだ実行していない場合は、NTP の設定 を実行します。

  • 初期設定時に DNS を設定しなかった場合は、[プラットフォーム設定（Platform Settings）] > [DNS] ページで DNS サーバーを追加します。

手順

ステップ 1

ご使用のスマート ライセンス アカウントに、必要なライセンスが含まれている（少なくとも Essentials ライセンスが含まれている）ことを確認してください。

ライセンスは、シスコまたは販売代理店からデバイスを購入した際に、Smart Software Manager アカウントにリンクされています。ただし、主導でライセンスを追加する必要がある場合は、Cisco Commerce Workspace で [製品とソリューションの検索（Find Products and Solutions）] 検索フィールドを使用します。次のライセンス PID を検索します。

図 1. ライセンス検索

  • Essentials ライセンス：L-FPR4100-ASA=。Essentials ライセンスは無料ですが、スマート ソフトウェア ライセンシング アカウントに追加する必要があります。

  • 10 コンテキスト ライセンス：L-FPR4K-ASASC-10=。コンテキスト ライセンスは追加的であり、ニーズに合わせて複数のライセンスを購入します。

  • 230 コンテキスト ライセンス：L-FPR4K-ASASC-230=。コンテキスト ライセンスは追加的であり、ニーズに合わせて複数のライセンスを購入します。

  • 250 コンテキスト ライセンス：L-FPR4K-ASASC-250=。コンテキスト ライセンスは追加的であり、ニーズに合わせて複数のライセンスを購入します。

  • キャリア（Diameter、GTP/GPRS、M3UA、SCTP）：L-FPR4K-ASA-CAR=

  • 高度暗号化（3DES/AES）ライセンス：L-FPR4K-ENC-K9=。アカウントに強力な暗号が承認されていない場合にのみ必要です。

ステップ 2

Smart Software Manager で、このデバイスを追加する仮想アカウントの登録トークンを要求してコピーします。

  1. [Inventory] をクリックします。

  2. [General] タブで、[New Token] をクリックします。

  3. [登録トークンを作成（Create Registration Token）] ダイアログボックスで、以下の設定値を入力してから [トークンを作成（Create Token）] をクリックします。

    • [説明（Description）]

    • [有効期限（Expire After）]：推奨値は 30 日です。

    • [このトークンに登録された製品で輸出管理機能を許可する（Allow export-controlled functionality on the products registered with this token）]：輸出コンプライアンス フラグを有効にします。

    トークンはインベントリに追加されます。

  4. トークンの右側にある矢印アイコンをクリックして [トークン（Token）] ダイアログボックスを開き、トークン ID をクリップボードにコピーできるようにします。ASA の登録が必要なときに後の手順で使用するために、このトークンを準備しておきます。

    図 2. トークンの表示
    図 3. トークンのコピー

ステップ 3

Chassis Manager で、[システム（System）] > [ライセンス（Licensing）] > [スマートライセンス（Smart License）] の順に選択します。

ステップ 4

[Enter Product Instance Registration Token] フィールドに登録トークンを入力します。

ステップ 5

[Register] をクリックします。

Firepower 4100 がライセンス認証局に登録します。登録成功には数分かかることがあります。ページを更新してステータスを確認します。

図 4. 登録が進行中
図 5. 登録に成功しました

Chassis Manager：ASA 論理デバイスの追加

ASA をネイティブ インスタンスとして Firepower 4100 から展開できます。

フェールオーバー ペアまたはクラスタを追加するには、ASA の一般的な操作のコンフィギュレーション ガイドを参照してください。

この手順では、アプリケーションで使用されるブートストラップ設定を含む、論理デバイスの特性を設定できます。

始める前に

  • ASA と一緒に使用する管理インターフェイスを設定します。インターフェイスの設定 を参照してください。管理インターフェイスが必要です。この管理インターフェイスは、シャーシの管理のみに使用される（[インターフェイス（Interfaces）] タブの上部に [MGMT] として表示される）シャーシ管理ポートと同じではありません。

  • 次の情報を用意します。

    • このデバイスのインターフェイス Id

    • 管理インターフェイス IP アドレスとネットワークマスク

    • ゲートウェイ IP アドレス

    • 新規管理者パスワード/イネーブル パスワード

手順

ステップ 1

Chassis Manager で、[論理デバイス（Logical Devices）] を選択します。

ステップ 2

[追加（Add）] > [スタンドアロン（Standalone）] をクリックし、次のパラメータを設定します。

  1. デバイス名を入力します。

    この名前は、シャーシ スーパーバイザが管理設定を行ってインターフェイスを割り当てるために使用します。これはアプリケーション設定で使用されるデバイス名ではありません。

  2. [Template] では、[Cisco Adaptive Security Appliance] を選択します。

  3. [Image Version] を選択します。

  4. [OK] をクリックします。

    [Provisioning - device name] ウィンドウが表示されます。

ステップ 3

[Data Ports] 領域を展開し、デバイスに割り当てるインターフェイスをそれぞれクリックします。

以前に [Interfaces] ページで有効にしたデータ インターフェイスのみを割り当てることができます。後ほど ASDM でこれらのインターフェイスを有効にして設定します。これには、IP アドレスの設定も含まれます。

ステップ 4

画面中央のデバイス アイコンをクリックします。

ダイアログボックスが表示され、初期のブートストラップ設定を行うことができます。これらの設定は、初期導入専用、またはディザスタ リカバリ用です。通常の運用では、後でアプリケーション CCLI 設定のほとんどの値を変更できます。

ステップ 5

[一般情報（General Information）] ページで、次の手順を実行します。

  1. [Management Interface] を選択します。

    このインターフェイスは、論理デバイスを管理するために使用されます。このインターフェイスは、シャーシ管理ポートとは別のものです。

  2. 管理インターフェイスを選択します。[アドレスタイプ（Address Type）]：[IPv4のみ（IPv4 only）]、[IPv6のみ（IPv6 only）]、または [IPv4およびIPv6（IPv4 and IPv6）]。

  3. [Management IP] アドレスを設定します。

    このインターフェイスに一意の IP アドレスを設定します。

  4. [Network Mask] または [Prefix Length] に入力します。

  5. ネットワーク ゲートウェイ アドレスを入力します。

ステップ 6

[設定（Settings）] をクリックします。

  1. [Firewall Mode] を [Routed] または [Transparent] に指定します。

    ルーテッド モードでは、ASA は、ネットワークのルータ ホップと見なされます。ルーティングを行う各インターフェイスは異なるサブネット上にあります。一方、トランスペアレント ファイアウォールは、「Bump In The Wire」または「ステルス ファイアウォール」のように機能するレイヤ 2 ファイアウォールであり、接続されたデバイスへのルータ ホップとしては認識されません。

    ファイアウォール モードは初期展開時にのみ設定します。ブートストラップの設定を再適用する場合、この設定は使用されません。

  2. 管理者ユーザーの [パスワード（Password）] を入力して確認し、パスワードを有効にします。

    事前設定されている ASA 管理者ユーザー/パスワードおよびイネーブル パスワードはパスワードの回復時に役立ちます。FXOS アクセスが可能な場合、パスワードを忘れたときに管理者ユーザー パスワードやイネーブル パスワードをリセットできます。

ステップ 7

[OK] をクリックして、設定ダイアログボックスを閉じます。

ステップ 8

[保存（Save）] をクリックします。

シャーシは、指定したソフトウェアバージョンをダウンロードし、アプリケーション インスタンスにブートストラップ設定と管理インターフェイス設定をプッシュすることで、論理デバイスを導入します。[ 論理デバイス（Logical Devices） ] ページで、新しい論理デバイスのステータスを確認します。論理デバイスの [Status] が [online] と表示されたら、アプリケーションでセキュリティ ポリシーの設定を開始できます。

ASDM へのログイン

ASDM を起動して、ASA を設定できるようにします。

始める前に

  • ASDM を実行するための要件については、Cisco.com の『ASDM リリース ノート』を参照してください。

  • シャーシマネージャ の [論理デバイス（Logical Devices）] ページで、ASA の論理デバイスの [ステータス（Status）] が [オンライン（online）] になっていることを確認します。

手順

ステップ 1

ブラウザに次の URL を入力します。

  • https://management_ip ：ブートストラップ設定に入力した管理インターフェイスの IP アドレス。

（注）



http:// や IP アドレス（デフォルトは HTTP）ではなく、必ず https:// を指定してください。ASA は、HTTP リクエストを HTTPS に自動的に転送しません。

[Cisco ASDM] Web ページが表示されます。ASA に証明書がインストールされていないために、ブラウザのセキュリティ警告が表示されることがありますが、これらの警告は無視して、Web ページにアクセスできます。

ステップ 2

使用可能なオプション [Install ASDM Launcher] または [Run ASDM] のいずれかをクリックします。

ステップ 3

画面の指示に従ってオプションを選択し、ASDM を起動します。

[Cisco ASDM-IDMランチャー（Cisco ASDM-IDM Launcher）] が表示されます。

ステップ 4

ユーザー名を空のままにして、ASA を展開したときに設定したイネーブルパスワードを入力し、[OK] をクリックします。

メイン ASDM ウィンドウが表示されます。

ASA でのライセンス権限付与の設定

ASA にライセンスを割り当てます。少なくとも標準ライセンスを割り当てる必要があります。

始める前に

手順

ステップ 1

ASDM で、[Configuration] > [Device Management] > [Licensing] > [Smart Licensing] の順に選択します。

ステップ 2

次のパラメータを設定します。

  1. [Enable Smart license configuration] をオンにします。

  2. [機能層（Feature Tier）] ドロップダウンリストから [Essentials] を選択します。

    使用できるのは Essentials 層だけです。

  3. （任意） [Context] ライセンスの場合、コンテキストの数を入力します。

    10 コンテキストはライセンスなしで使用できます。コンテキストの最大数は 250 です。たとえば、最大数のコンテキストを使用するには、コンテキストの数として 240 を入力します。この値は、デフォルトの 10 に追加されます。

  4. （任意） [キャリア（Carrier）] を確認します。

ステップ 3

[Apply] をクリックします。

アカウントに適切なライセンスがない場合は、ライセンスの変更を適用できません。

ステップ 4

ツールバーの [Save] アイコンをクリックします。

ステップ 5

ASDM を終了し、再起動します。

ライセンスを変更する場合、更新された画面を表示するには ASDM を再起動する必要があります。

ASA の設定

ASDM を使用する際、基本機能および拡張機能の設定にウィザードを使用できます。ウィザードに含まれていない機能を手動で設定することもできます。

手順

ステップ 1

[Wizards] > [Startup Wizard] の順に選択し、[Modify existing configuration] オプション ボタンをクリックします。

ステップ 2

[Startup Wizard] では、手順を追って以下を設定できます。

  • イネーブル パスワード

  • インターフェイス（内部および外部のインターフェイス IP アドレスの設定やインターフェイスの有効化など）

  • スタティック ルート

  • DHCP サーバー

  • その他...

ステップ 3

（任意） [Wizards] メニューから、その他のウィザードを実行します。

ステップ 4

ASA の設定を続行するには、『Navigating the Cisco ASA Series Documentation』でソフトウェア バージョンに応じたマニュアルを参照してください。

ASA CLI へのアクセス

ASA CLI を使用して、ASDM を使用する代わりに ASA のトラブルシューティングや設定を行うことができます。CLI にアクセスするには、FXOS CLI から接続します。後で任意のインターフェイスからの SSH アクセスを設定できます。詳細については、ASA の一般的な操作の設定ガイドを参照してください。

手順

ステップ 1

コンソール接続または Telnet 接続を使用して、FXOS からモジュール CLI に接続します。

connect module 1 { console | telnet}

Telnet 接続を使用する利点は、モジュールに同時に複数のセッションを設定でき、接続速度が速くなることです。

例:


Firepower# connect module 1 console
Telnet escape character is '~'.
Trying 127.5.1.1...
Connected to 127.5.1.1.
Escape character is '~'.

CISCO Serial Over LAN:
Close Network Connection to Exit

Firepower-module1>

ステップ 2

ASA コンソールに接続します。

connect asa

例:


Firepower-module1> connect asa
Connecting to asa(asa1) console... hit Ctrl + A + D  to return to bootCLI
[...]
asa>

ステップ 3

Ctrl-a, d と入力し、アプリケーション コンソールを終了して FXOS モジュール CLI に移動します。

ステップ 4

FXOS CLI のスーパバイザ レベルに戻ります。

コンソールを終了します。

  1. ~ と入力

    Telnet アプリケーションに切り替わります。

  2. Telnet アプリケーションを終了するには、次を入力します。

    telnet>quit

Telnet セッションを終了します。

  1. Ctrl-], . と入力

例

次に、 ASA に接続してから、FXOS CLI のスーパバイザ レベルに戻る例を示します。


Firepower# connect module 1 console
Telnet escape character is '~'.
Trying 127.5.1.1...
Connected to 127.5.1.1.
Escape character is '~'.

CISCO Serial Over LAN:
Close Network Connection to Exit

Firepower-module1>connect asa
asa> ~
telnet> quit
Connection closed.
Firepower#

ASA の履歴

機能

バージョン

詳細

Firepower 4115、4125、および 4145 向け ASA

9.12(1)

Firepower 4115、4125、および 4145 が導入されました。

（注）



FXOS 2.6.1 が必要です。

ASA および 脅威に対する防御 を同じ Firepower 9300 の別のモジュールでサポート

9.12(1)

ASA および 脅威に対する防御 論理デバイスを同じ Firepower 9300 上で展開できるようになりました。

（注）



FXOS 2.6.1 が必要です。

ASA 論理デバイスのトランスペアレント モード展開のサポート

9.10(1)

ASA を展開するときに、トランスペアレントまたはルーテッド モードを指定できるようになりました。

（注）



FXOS 2.4.1 が必要です。

新規/変更された Chassis Manager 画面：

[Logical Devices] > [Add Device] > [Settings] > [Firewall Mode] ドロップダウン リスト

スマート エージェントの v1.6 へのアップグレード

9.6(2)

スマート エージェントはバージョン 1.1 からバージョン 1.6 へアップグレードされました。このアップグレードは永続ライセンス予約をサポートするほか、ライセンス アカウントに設定された権限に従って、高度暗号化（3DES/AES）ライセンス権限の設定もサポートします。

新しいキャリア ライセンス

9.5(2)

新しいキャリア ライセンスは既存の GTP/GPRS ライセンスを置き換え、SCTP と Diameter インスペクションもサポートします。Firepower 9300 上の ASA の場合、feature mobile-sp コマンドは feature carrier コマンドに自動的に移行します。

次の画面が変更されました。[Configuration] > [Device Management] > [Licensing] > [Smart License]
