章のタイトル： QoS ポリシングの設定
QoS ポリシングの設定
ポリシングについて
ポリシングとは、トラフィックの特定のクラスについて、データ レートをモニタリングすることです。Cisco Nexus 1000V でも、関連するバースト サイズを監視できます。
指定されるデータ レート パラメータに応じて、適合（グリーン）、超過（イエロー）、違反（レッド）の 3 つの条件が、ポリサーによって決定されます。各条件について設定できるアクションは 1 つだけです。データ レートがユーザ指定の値を超えると、パケットはマークダウンされるか、ドロップされます。

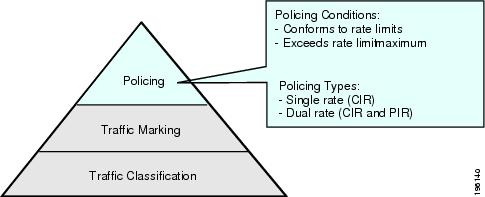

シングルレートまたはデュアルレートのポリサーを定義できます。シングルレート ポリサーは、トラフィックの指定の認定情報レート（CIR）を監視します。デュアルレート ポリサーは、CIR と最大情報レート（PIR）の両方をモニタします。図 4-1 に、ポリシングの状態とタイプを示します。
ポリシーの詳細については、 RFC 2697 、 RFC 2698 、および RFC 4115 を参照してください。
次の状態は、定義されたデータ レートに応じた、ポリサーによるアクションをトリガーします。
|
|
|
|
（条件ごとに 1 つのみ許可） |
|---|---|---|---|
ポリサーは、これらのパケットをそのまま送信するか、ヘッダー内の値（DSCP、precedence、または Class of Service（CoS）を変更してからこれらのパケットを送信します。 |
|||
ポリシングの前提条件
•
RFC 2698 に精通している。
注意事項および制約事項
• 各モジュールではポリシングが独立して実行されます。このことは、ポート チャネル インターフェイスの場合など、複数のモジュールにわたって分散しているトラフィックに適用されるポリサーに影響を与える可能性があります。
ポリシングの設定
Cisco Nexus 1000V にシングルレートまたはデュアルレートのポリサーを設定できます。
• 「1 レートおよび 2 レート、2 カラーおよび 3 カラーのポリシングの設定」
1 レートおよび 2 レート、2 カラーおよび 3 カラーのポリシングの設定
Cisco Nexus 1000V によって作成されるポリサーのタイプは、 表 4-1 に示す police コマンドの引数の組み合わせに基づきます。
（注） 1 レート 3 カラーのポリシングを設定する場合は、pir と cir とでまったく同じ値を指定します。
|
|
|
|---|---|
CIR（つまり、望ましい帯域幅）を、ビット レート、またはリンク レートの割合として指定します。 cir は必須ですが、引数そのものは省略可能です。値の範囲は 1 ～ 80000000000 です。数値的に意味のあるポリシング値の範囲は 8000 ～ 80 Gbps です。 |
|
cir を超過できる量を、ビット レート、または cir 時の時間量として指定します。デフォルトは、設定されたレートで 200 ミリ秒のトラフィックです。デフォルトのデータ レートの単位はバイトであり、ギガビット/秒（Gbps）のレートはこのパラメータではサポートされていません。 |
|
PIR を、PIR ビット レート、またはリンク レートの割合として指定します。デフォルト設定はありません。値の範囲は 1 ～ 80000000000 です。数値的に意味のあるポリシング値の範囲は 8000 ～ 80 Gbps です。割合値の範囲は 1 ～ 100% です。 |
|
pir を超過できる量を、ビット レート、または pir 時の時間量として指定します。 bc 値を指定しない場合のデフォルトは、設定されたレートで 200 ミリ秒のトラフィックです。デフォルトのデータ レートの単位はバイトであり、ギガビット/秒（Gbps）のレートはこのパラメータではサポートされていません。 の値は、デバイスによってこの引数が表示される前に指定する必要があります。 |
|
トラフィックのデータ レートが制限内に収まっている場合に実行される単一のアクション。基本的なアクションは、transmit（送信）、または 表 4-4 に示すいずれかの set コマンドです。デフォルトは transmit です。 |
|
トラフィックのデータ レートが指定範囲を超えた場合に実行される単一のアクション。基本的なアクションは、廃棄またはマークダウンです。デフォルトは drop です。 |
|
トラフィックのデータ レートが設定済みのレート値に違反した場合に実行される単一のアクション。基本的なアクションは、廃棄またはマークダウンです。デフォルトは drop です。 |
表 4-1 に示した引数はすべて省略可能ですが、 cir の値は必ず指定する必要があります。ここでは、 cir はその値の内容を示しており、必ずしもキーワードそのものを示しているわけではありません。 表 4-2 に、これらの引数の組み合わせと、その結果得られるポリサーのタイプおよびアクションを示します。
|
|
|
|
|---|---|---|
| に同一の値を指定する必要があります。 | ||
表 4-3 および 表 4-4 に、指定できるポリサー アクションを示します。
|
|
|
|---|---|
パケットをドロップします。このアクションは、パケットがパラメータを超過した場合またはパラメータに違反した場合にだけ使用できます。 |
|
テーブル マップから指定したフィールドを設定して、パケットを送信します。システム定義またはデフォルトのテーブル マップの詳細については、「QoS マーキング ポリシーの設定」を参照してください。このアクションは、パケットがパラメータを超過した場合（cir-markdown-map を使用）またはパラメータに違反した場合（pir-markdown-map を使用）にだけ、使用できます。 |
（注） ポリサーは、指定したパラメータに対して超過または違反となっているパケットだけをドロップまたはマークダウンできます。パケットのマークダウンについては、「QoS マーキング ポリシーの設定」を参照してください。
表 4-5 に、 police コマンドで使用されるデータ レートを示します。
|
|
|
|---|---|
表 4-6 に、 police コマンドで使用されるバースト サイズを示します。
|
|
|
|---|---|
手順の概要
（注） 1 レート 3 カラーのポリシングを設定する場合は、pir と cir とでまったく同じ値を指定する必要があります。
2. policy-map [ type qos ] [ match-first ] policy-map-name
3. class [ type qos ] { class_map_name | class-default }
4. police [ cir ] { committed-rate [ data-rate ] | percent cir-link-percent } [ bc committed-burst-rate [ link-speed ]] [ pir ] { peak-rate [ data-rate ] | percent cir-link-percent } [ be peak-burst-rate [ link-speed ]] { conform { transmit | set-prec-transmit | set-dscp-transmit | set-cos-transmit | set-qos-transmit | set-discard-class-transmit } [ exceed { drop | set dscp dscp table { cir-markdown-map }} [ violate { drop | set dscp dscp table { pir-markdown-map }}]}
手順の詳細
|
|
|
|
|---|---|---|
policy-map [ type qos ] [ match-first ] policy-map-name |
ポリシー マップ QoS コンフィギュレーション モードを開始し、指定したポリシー マップを作成するか、指定したポリシー マップにアクセスします。 class_map_name 引数は、アルファベット文字列であり、大文字と小文字が区別され、最大 40 文字まで設定できます。ハイフン（-）およびアンダースコア（_）文字を含めることができます。 |
|
class [ type qos ] { class_map_name | class-default } |
class-map-name への参照を作成し、指定したクラス マップに対してポリシー マップ クラス QoS コンフィギュレーション モードを開始します。デフォルトでは、このクラスはポリシー マップの最後に追加されます。変更は、実行コンフィギュレーションに保存されます。 ポリシー マップ内のクラスと現在一致していないトラフィックをすべて選択するには、 class-default キーワードを使用します。 |
|
police [ cir ] { committed-rate [ data-rate ] | percent cir-link-percent } [ bc committed- burst-rate [ link-speed ]][ pir ] { peak-rate [ data-rate ] | percent cir-link-percent } [ be peak-burst-rate [ link-speed ]] [ conform { transmit | set-prec-transmit | set-dscp-transmit | set-cos-transmit | set-qos-transmit | set-discard-class-transmit } [ exceed { drop | set dscp dscp table { cir-markdown-map }} [ violate { drop | set dscp dscp table { pir-markdown-map }}]} n1000v(config-pmap-c-qos)# police cir 256000 conform transmit violate set dscp dscp table pir-markdown-map |
cir をビット数で、またはリンク レートの割合としてポリシングします。データ レート ≤ cir の場合は、 conform アクションが実行されます。 be および pir を指定しない場合は、他のすべてのトラフィックで violate アクションが実行されます。 be または violate を指定した場合は、データ レート ≤ pir ならば exceed アクションが実行され、それ以外ならば violate アクションが実行されます。アクションについては 表 4-3 および 表 4-4 を参照してください。データ レートとリンク速度については 表 4-5 および 表 4-6 を参照してください。 に同一の値を指定する必要があります。 |
|
（任意）設定済みのすべてのタイプ QoS のポリシー マップ、または選択したタイプ QoS のポリシー マップについて情報を表示します。 |
||
copy running-config startup-config n1000v(config-pmap-c-qos)# copy running-config startup-config |
（任意）リブート後に永続的な実行コンフィギュレーションを保存し、スタートアップ コンフィギュレーションにコピーして再起動します。 |
例
次の例では、データ レートが 256000 bps 時のトラフィックで 200 ミリ秒以内の場合は送信し、データ レートが違反している場合はテーブル マップで設定されている値に DSCP をマーキングするように、1 レート 2 カラーのポリサーを設定する方法を示します。
次の例では、データ レートが 256000 bps 時のトラフィックで 200 ミリ秒以内の場合は送信し、データ レートが違反している場合はテーブル マップで設定されている値に DSCP をマーキングするように、1 レート 3 カラーのポリサーを設定する方法を示します。
入力および出力ポリシングの設定
QoS ポリシー マップをインターフェイスまたはポート プロファイルに付加することにより、その QoS ポリシー マップ内のポリシング命令を入力または出力パケットに適用できます。入力または出力を選択するには、 service-policy コマンドで input または output キーワードのいずれかを指定します。 service-policy コマンドの使用例については、「入力ポリシーと出力ポリシーの作成」を参照してください。
マークダウン ポリシングの設定
マークダウン ポリシングとは、ポリシングされたデータ レートに対してトラフィックが超過または違反している場合にパケット内の QoS フィールドを設定することです。マークダウン ポリシングを設定するには、 表 4-3 および 表 4-4 に示す set コマンドを使用します。
手順の概要
2. policy-map [ type qos ] [ match-first ] policy-map-name
3. class [ type qos ] { class_map_name | class-default }
4. police [ cir ] { committed-rate [ data-rate ] | percent cir-link-percent } [ bc committed-burst-rate [ link-speed ]] [ pir ] { peak-rate [ data-rate ] | percent cir-link-percent } [ be peak-burst-rate [ link-speed ]] { conform action [ exceed { drop | set dscp dscp table cir-markdown-map } [ violate { drop | set dscp dscp table pir-markdown-map }]]}}
手順の詳細
|
|
|
|
|---|---|---|
policy-map [ type qos ] [ match-first ] policy-map-name |
policy-map-name という名前のポリシー マップを作成するか、そのポリシー マップにアクセスし、ポリシー マップ モードを開始します。ポリシー マップ名には、アルファベット、ハイフン、またはアンダースコア文字を含めることができます。ポリシー マップ名は大文字と小文字が区別され、最大 40 文字まで設定できます。 |
|
class [ type qos ] { class_map_name | class-default } |
class-map-name への参照を作成し、指定したクラス マップに対してポリシー マップ クラス QoS コンフィギュレーション モードを開始します。デフォルトでは、このクラスはポリシー マップの最後に追加されます。変更は、実行コンフィギュレーションに保存されます。 ポリシー マップ内のクラスと現在一致していないトラフィックをすべて選択するには、 class-default キーワードを使用します。 |
|
| police [ cir ] { committed-rate [ data-rate ] | percent cir-link-percent } [ bc committed-burst-rate [ link-speed ]] [ pir ] { peak-rate [ data-rate ] | percent cir-link-percent } [ be peak-burst-rate [ link-speed ]] { conform action [ exceed { drop | set dscp dscp table cir-markdown-map } [ violate { drop | set dscp dscp table pir-markdown-map }]]}} n1000v(config-pmap-c-qos)# police cir 256000 be 300 ms conform transmit exceed set dscp dscp table cir-markdown-map violate drop |
cir をビット数で、またはリンク レートの割合としてポリシングします。データ レート ≤ cir の場合は、 conform アクションが実行されます。 be および pir を指定しない場合は、他のすべてのトラフィックで violate アクションが実行されます。 be または violate を指定した場合は、データ レート ≤ pir ならば exceed アクションが実行され、それ以外ならば violate アクションが実行されます。アクションについては 表 4-3 および 表 4-4 を参照してください。データ レートとリンク速度については 表 4-5 および 表 4-6 を参照してください。 |
|
copy running-config startup-config n1000v(config-pmap-c-qos)# copy running-config startup-config |
（任意）リブート後に永続的な実行コンフィギュレーションを保存し、スタートアップ コンフィギュレーションにコピーして再起動します。 |
例
この例は 1 レート 3 カラーのポリサーで、データ レートが 256000 bps 時のトラフィックで 300 ミリ秒以内の場合は送信し、256000 bps 時のトラフィックで 300 ミリ秒以内の場合はシステム定義のテーブル マップを使用して DSCP をマークダウンし、それ以外の場合はパケットを廃棄します。
n1000v(config)# policy-map policy1
n1000v(config-pmap-qos)# class class-default
n1000v(config-pmap-c-qos)# police cir 256000 bps bc 300 ms pir 256000 conform transmit exceed set dscp dscp table cir-markdown-map violate drop
n1000v(config-pmap-c-qos)# show policy-map policy1
police cir 256000 bps bc 300 ms pir 256000 bps be 300 ms conform transmit
exceed set dscp dscp table cir-markdown-map violate drop
n1000v(config-pmap-c-qos)# copy running-config startup-config
ポリシング設定の確認
|
|
|
|---|---|
QoS ポリシングの設定例
次に、1 レート 2 カラーのポリサー（DSCP のマークダウンあり）の設定例を示します。
QoS ポリシングの機能履歴
|
|
|
|
|---|---|---|
