章のタイトル： ファン モジュールの取り付け

ファン モジュールの取り付け

ファン モジュールの概要

C9300LM-48T-4Y を除くすべてのスイッチには、ホットスワップ可能な内蔵ファンが 3 つあります。電源を投入したスイッチでは、必ず 2 台以上のファンが動作している必要があります。1 台のファンが動作していなくても、残りの 2 台のファンが動作していれば、スイッチを稼働できますが、故障したファンは可能な限り早期に交換してください。これにより、2 台目のファンの故障によってサービスの中断を招く事態を避けることができます。スイッチで 1 つ以上のファンが故障または取り外されている場合、ファンが高速回転して音が大きくなります。


危険

ファンモジュールの鋭利な先端部で重傷の恐れがあります。手を近づけないでください。
図 1. ファン モジュール


1

ファン LED

3

保持クリップ

2

排気口

4

取手


（注）
スイッチを適切に冷却するには、3 台のファンが必要です。

設置に関するガイドライン

ファン モジュールの取り外しと取り付けでは、次の注意事項に従ってください。

  • ファン モジュールを無理にスロットに押し込まないでください。スイッチのピンがモジュール側と合っていない場合に、ピンを破損するおそれがあります。

  • ファン モジュールがスイッチにしっかり取り付けられていないと、システムの動作が停止することがあります。

  • このスイッチでは、ファン モジュールのホットスワップが可能です。スイッチの通常動作を中断することなく、ファン モジュールを取り外して交換できます。

ファン モジュールの取り付け

手順

ステップ 1

ファン モジュールのリリース ハンドルをつかみ、モジュールを引き出します。

注意



スイッチの過熱を防ぐため、ファン モジュールの交換は 5 分以内に完了してください。

ステップ 2

ファン モジュールをファン スロットに取り付け、スロットに固く押し込みます。取手ではなくモジュールの端に圧力をかけます。正しく挿入されれば、ファン モジュールとスイッチの背面パネルの面が揃います。ファンが作動すると、ファンの左上の緑の LED が点灯します。

図 2. ファン モジュールの取り付け


1

ファン LED

（注）



対応する電源装置に適したファンが取り付けられていることを確認します。青いハンドル付きのファンは青いハンドル付きの電源装置に対応し、赤いハンドル付きのファンは赤いハンドル付きの電源装置に対応します。

ファン モジュールのシリアル番号の確認

ファン モジュールについてシスコのテクニカル サポートに連絡する場合は、ファン モジュールのシリアル番号が必要です。シリアル番号の場所は、次の図を参照してください。

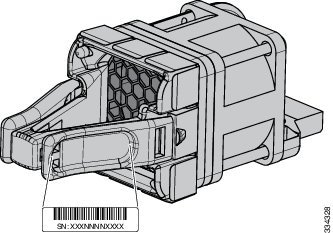

図 3. ファン モジュールのシリアル番号
