コネクタの仕様
10/100/1000 ポート(PoE を含む)
すべての 10/100/1000 ポートは、標準の RJ-45 コネクタとイーサネット ピン割り当てを使用します。
![](/c/dam/en/us/td/i/000001-100000/60001-65000/60001-61000/60915.ps/_jcr_content/renditions/60915.jpg)
モジュール コネクタ
![](/c/dam/en/us/td/i/000001-100000/55001-60000/58001-59000/58476.ps/_jcr_content/renditions/58476.jpg)
![](/c/dam/en/us/td/i/000001-100000/55001-60000/57001-58000/57834.ps/_jcr_content/renditions/57834.jpg)
![](/c/dam/en/us/td/i/000001-100000/60001-65000/60001-61000/60915.ps/_jcr_content/renditions/60915.jpg)

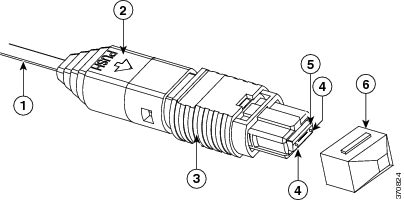

MPO-12 コネクタ
Multifiber Push-On(MPO)コネクタは、SC シンプレックスコネクタと同様のフットプリントを持つ 12 光ファイバコネクタです。MPO コネクタは、TIA/EIA-604-5 接続互換性標準に準拠します。40G および 100G 光パラレル接続の確立に使用されます。
![](/c/dam/en/us/td/i/300001-400000/370001-380000/370001-371000/370824.eps/_jcr_content/renditions/370824.jpg)
1 |
12 ファイバ リボン |
4 |
ガイド ピン |
2 |
ブート |
5 |
フェルール |
3 |
ハウジング アセンブリ |
6 |
ダスト キャップ |
![]() (注) |
アダプタケーブルをこのコネクタに接続する必要があります |
