Cisco CMX 分析コンフィギュレーション ガイド リリース 7.6

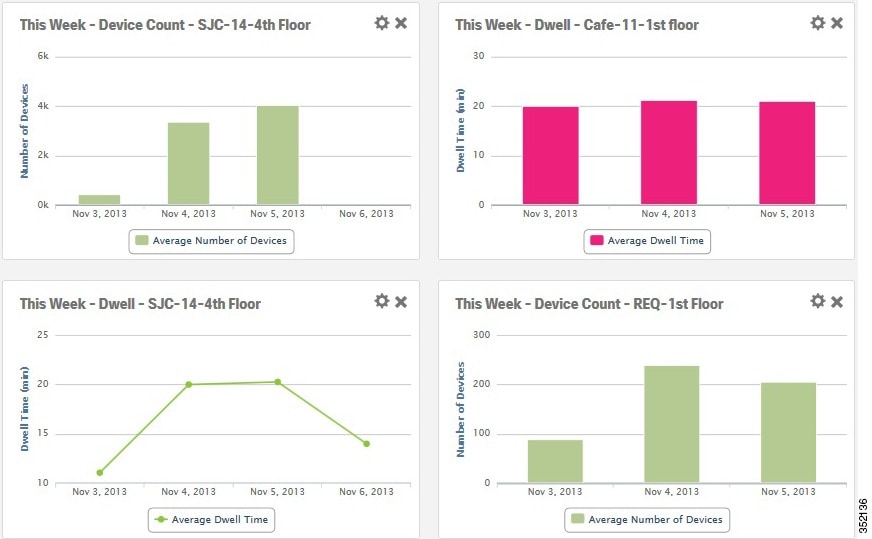

ウィジェットの設定

ダッシュボードに新しいウィジェットを追加するには、次の手順を実行します。

ステップ 1 [Dashboard] ページの左上側にある [Page selector] アイコンをクリックします。

ステップ 2 左側のペインから [+ Add Page] をクリックします。4 つのウィジェット ダッシュボードが右側のペインに表示されます。

ステップ 3 [Untitled Page] テキスト ボックスにダッシュボードの名前を入力し、[Save] をクリックします。左側のペインに新規に追加されたダッシュボードが表示されます。

ステップ 4 [+ Add Widget] をクリックして、ダッシュボードに新しいウィジェットを追加します。[Add a Widget] ダイアログボックスが開きます。

ステップ 5 [Add a Widget] ダイアログボックスで、次の内容を実行します。

• [Location] タブで、分析に含めるフロア マップからビルディングの場所を選択します。

• [Analytic] タブで、ウィジェットの分析パラメータを選択します（[Dwell Time] または [Device Count]）。

• [Visualization] タブで、ウィジェットの表示形式を選択します（[Line Chart] または [Bar Chart]）。

• [Zones] タブで、ウィジェットに含めるフロア マップからフォーカス ゾーンを選択します。

• [Date & Time] タブで、日時を設定します。

– カレンダー アイコンをクリックして、開始日と終了日を選択するか、[Select from a Preset] ドロップダウン リストからプリセット値を選択します。使用可能なプリセットは、[Today]、[Yesterday]、[This Week]、および [This Month] です。

– 時間アイコンをクリックして、時刻、時間、分を選択するか、[Select from a Preset] ドロップダウン リストからプリセット値を選択します。使用可能なプリセットは、[All day]、[Business hours]、[Morning]、[Lunch time]、[Afternoon]、および [Evening] です。

ステップ 6 [ADD WIDGET] をクリックして、ダッシュボードに新しいウィジェットを追加します。

ダッシュボードとウィジェットの編集

ダッシュボード内で個々のウィジェットを編集するには、次の手順を実行します。

ステップ 1 ウィジェットの右上隅にある アイコンをクリックします。

ステップ 2 [Add a Widget] ダイアログボックスで、必要なパラメータを編集します。

ステップ 3 [Save Changes] をクリックします。

[Rules] ペイン

[Rules] ペインを使用することで、分析の適用対象となる特定のデバイス セットを識別できます。そして、次の内容を表示できます。

• [Building]：分析用に MSE と同期されたすべてのビルディングを示します。

• [Type]：実行する分析のさまざまなタイプを表示します（[Zone Analysis]、[Most Popular Paths]、[Alternative Path Analysis]、[Heat Maps]、および [Location Analysis]）。詳細については、「分析」を参照してください。

• [Date/Time]：これは、特定の日時に分析を制限します。[Date/Time] グループ ボックスをクリックして、次の内容を設定します。

（注） 日付セレクタを使用すると、データベースに利用可能なデータが存在する日付のみを選択できます。

– カレンダー アイコンをクリックして、開始日と終了日を選択するか、[Select from a Preset] ドロップダウン リストからプリセット値を選択します。使用可能なプリセットは、[Today]、[Yesterday]、[This Week]、および [This Month] です。

– 時間アイコンをクリックして、時刻、時間、分を選択するか、[Select from a Preset] ドロップダウン リストからプリセット値を選択します。使用可能なプリセットは、[All Day]、[Business Hours]、[Morning]、[Lunch Time]、[Afternoon]、および [Evening] です。

（注） 特定の期間の次のパスに限り、分析の対象となります。たとえば、期間が午前 6 時と午後 4 時の間である場合、午前 6 時から開始して午後 4 時までに終了する時間の方向に限り分析の対象となります。

• [Zones]：これは、特定のゾーンに分析を制限します。[Zones] グループ ボックスをクリックして、次の内容を設定します。

– [Restrict to Zones]：このチェックボックスをオンにし、1 つ以上のゾーンを選択して、選択したゾーンに分析を制限します。ビルディングの一部だけ分析する場合は、選択された部分に関する情報のみ表示されます。

（注） ゾーンは、Prime Infrastructure でのカバレッジ領域として定義されています。関連付けられたデータがある場合に、ゾーン名が維持されます。そのため、Prime Infrastructure の以前のゾーンを削除する間、自然なデータのプルーニングまたはロールオーバー中にデータベースから消えるまで、以前のゾーンが [Analytics] のメニューに残されます。

• [Path Filters]：これは、分析用に事前定義されたゾーンで、特定のパスを通ったデバイスに分析を制限します。次のオプションがあります。

– [Starts In]：[Starts In] ドロップダウン リストから、最初にワイヤレス デバイスが検出されたゾーンを選択します。

– [Visits]：[Visits] ドロップダウン リストから、デバイスが通過する中間ゾーンを選択します。

– [Ends In]：[Ends In] ドロップダウン リストから、最後にデバイスが検出されたゾーンを選択します。

• [Tags]：これは、ポイント、パスおよびデバイスに関連付けられている追加ラベルを設定します。これにより、製造業者、アソシエート/プローブなどの特性に基づいてデバイスの選択を記述することができます。

• [Advanced Filters]：これは、特定の特性のポイントおよびパスに分析を制限します。

– [Location Filters]：[Location Filters] では、滞在時間を詳しく把握しているポイントを選択できます。これは、複数のポイントが隣接して検出された場合に利用します。これらの（実際の）ポイントは 1 つに置き換えられ、これに関連付けられる滞在時間は最初と最後のポイント間の経過期間になります。少ないデータを使用しますが、主にこのフィルタが滞在時間のより正確な見積りを得るために使用されます。副次的な影響として、内部にこれらのポイントのインスタンスを持つデバイス/パスを特定します。見積った滞在には、実際のパスを含むすべてのポイントが含まれます。

– [Path Filters]：[Path Filters] を使用することで、パスの定量的な制約に基づいて分析するデータを選択することができます。次の異なる定量的制約を選択して、パス フィルタのパスに使用できます。

• [Length]：[Length] は、分析対象をポイント間の直線距離の合計内にあるパスに制限します。

• [Duration]：[Duration] は、分析対象をパス上の最初と最後の時間ポイント間の合計期間に制限します。

• [Hops]：[Hops] は、そのパス上で行われたロケーション観測の数の測定値です。

• [Granularity] オプション：ここでは、検索する一般的なロケーションの数を指定できます。

（注） [Number of Locations and Optimal] フィールドは、[Typical Locations] 分析に対して表示されます。

– [Number of Locations]：分析に含めるロケーションの数を入力します。ゾーン分析で多数のロケーションを選択すると、その領域全体でマーカーが高密度に集中します。

– [Optimal]：数学的にロケーション数を決定する場合、このチェックボックスをオンにします。

（注） [Number of Paths] は、[Most Popular Paths] 分析に対して表示されます。

– [Number of Paths]：分析に含めるパスの数を入力します。

[Analytics] タブのツールバー

[Analytics] タブには、ページの右上部にツールバーがあります（図 4-3 を参照）。

図 4-3 [Analytics] タブのナビゲーション ツールバー：右上

• [Top View]：フロア マップの上面図を表示します。

• [Site View]：フロア マップの側面図を表示します。

[Analytics] タブには、ページの右下にナビゲーション ツールバーがあります。このウィンドウでは、2D および 3D 環境で表示している場合は、3D または 2D ナビゲーションおよびビルディングまたは領域の可視化できるオーバーレイへのアクセスが提供されています。

図 4-4 [Analytics] タブのナビゲーション ツールバー：右下

• ビュー

– [3D]：CMX 分析システムでは、分析結果を 3D 環境で表示できる機能が提供されています。これにより、フロア パスが複数ある場合や、複数階のビルディングで滞在時間が計算されるときに、結果がわかりやすくなります。

– [2D]：CMX 分析では、分析結果を 2D で表示できる機能が提供されています。2D 環境は、オープン スペースの分析または地理的状況にビルを配置するなど、主に屋外の視覚化に使用されます。

• [Rotate/Move]：これをクリックして、フロア図面を移動または回転します。

• [Floorplan]：これをクリックして、ビルディングの個々のフロア図面を表示します。

• [Zones]：これをクリックして、フロアに表示するゾーンを選択します。

• [Access Points]：これをクリックして、フロア図面のアクセス ポイントを表示します。

CMX 分析を 3D 表示する前提条件

• CMX 分析システムを設定します。詳細については、 「CMX 分析システムのセット アップのプロセス」 を参照してください。

• CMX 分析では、Three.js library を介して WebGL を使用した分析結果の 3D 表示がサポートされます。互換性のあるブラウザの詳細については、「WebGL 要件」を参照してください。

パス設定のアイコン

次の表は、パス設定のアイコンを示します。

実際のパスの設定

実際のパスを設定するには、次の手順を実行します。

ステップ 1 [CMX Analytics] ホームページの右上側にある アイコンをクリックします。

[Path Configuration] ペインが表示されます。

ステップ 2 [Building] ドロップダウン リストから実際のパスを設定するビルディングを選択します。

ステップ 3 [Floor] ドロップダウン リストから実際のパスを設定するためのフロアを選択します。

選択したフロアのマップが右側のペインに表示されます（図 4-5 を参照）。

ステップ 4 作成および保存したパスをインポートするには、[Import] をクリックします。

[Import Paths From] ダイアログボックスが開きます。

ステップ 5 [Browse] をクリックして、インポートするファイルを選択します。

ステップ 6 インポートするファイルを見つけて選択し、[Open] をクリックします。

ステップ 7 [Done] をクリックします。保存したマップが、右側のペインに表示されます。

ステップ 8 ノードをマップに配置して、[Draw Point] をクリックします。

（注） 洗練された外観を確保するためには、ノードを部屋の内側および廊下の入口の外側に配置する必要があります。隣接する小さい部屋がいくつかある場合は、部屋を統合し、出入りに共通のノードを提供することが最適です。ロケーションの精度は現在 5 ～ 7 メートルで、ノードが大きな部屋内部にあると、より正確になります。

ステップ 9 フロアの各種のノードとパスを接続するには、[Draw One Directional Line] アイコンまたは [Draw Two Directional Line] アイコンのいずれかをクリックします。

ステップ 10 [Draw Floor Connectors] アイコンをクリックして、ビルディング内の 2 つのフロアを接続します。

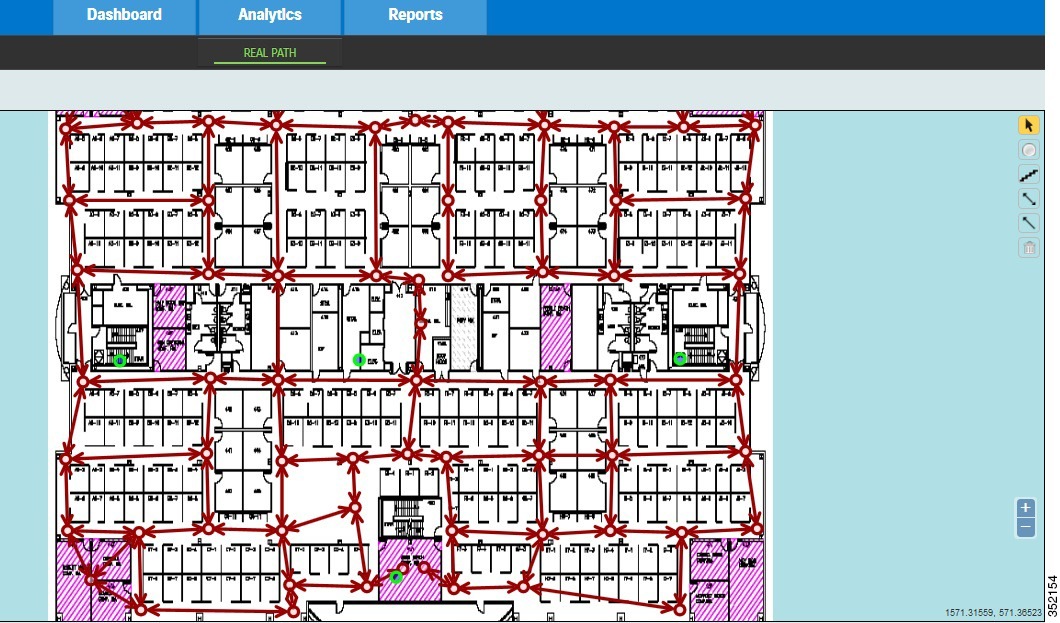

図 4-5 実際のパスの設定

ステップ 11 [Delete] アイコンをクリックして、ノードまたはパスを削除します。

ステップ 12 フロア マップでのパスの割り当てが完了したら、[SAVE PATHS] をクリックします。

[CLEAR] をクリックして、作成したパスをクリアします。[RELOAD] をクリックして、設定を更新します。

ステップ 13 [Path Configuration] ペインから [Export] をクリックして、パスの出力をエクスポートします。

[Export Paths Output] ダイアログボックスが開きます。

ステップ 14 [Done] をクリックして、パスをエクスポートします。
