Configurar e verificar EVPN/VxLAN no ambiente de vários locais
Introdução
Este documento descreve como configurar e verificar o ambiente de vários sites Ethernet VPN/Virtual Extensible LAN com switches Cisco Nexus 9000 Series.
Pré-requisitos
Requisitos
A Cisco recomenda que você tenha conhecimento destes tópicos:
- VPN de Camada 3 do Multiprotocol Label Switching (MPLS)
- Protocolo de gateway de borda multiprotocolo (MP-BGP)
- VPN Ethernet (EVPN)
Componentes Utilizados
As informações neste documento são baseadas nestas versões de software e hardware:
| leaf1# | N5K-C5672UP-16G-SUP | sistema: versão 7.3(0)N1(1) |
| leaf2# | N9K-C92160YC-X | NXOS: versão 9.2(3) |
| spine1# | N9K-C9396PX | NXOS: versão 9.2(3) |
| spine2# | N9K-C9396PX | NXOS: versão 9.2(3) |
| BG1#Multissite | N9K-C93108TC-EX | NXOS: versão 9.2(3) |
| MultisiteBG2# | N9K-C93108TC-FX | NXOS: versão 9.3(1) |
| multisitespine2# | N9K-C9372TX-E | NXOS: versão 9.2(3) |
| Multistespine1# | N9K-C92160YC-X | NXOS: versão 9.2(3) |
| FolhaMúltipla1# | N9K-C93108TC-EX | NXOS: versão 7.0(3)I7(5) |
As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.
Produtos Relacionados
Requisitos mínimos de software e hardware Gateway de borda EVPN Multi-Site.
| Item | Requisitos |
| hardware Cisco Nexus | ● plataforma Cisco Nexus 9300 EX |
| ● plataforma Cisco Nexus 9300 FX | |
| ● plataforma Cisco Nexus 9332C | |
| ● plataforma Cisco Nexus 9364C | |
| ● plataforma Cisco Nexus 9500 com placa de linha X9700-EX | |
| ● plataforma Cisco Nexus 9500 com placa de linha X9700-FX | |
| Software Cisco NX-OS | Software Cisco NX-OS versão 7.0(3)I7(1) ou posterior |
Os requisitos de hardware e software para os nós internos do site de um site EVPN BGP de LAN extensível virtual (VXLAN) permanecem os mesmos que aqueles sem o BGW de vários sites EVPN
Informações de Apoio
O data center é um pool de recursos que contém capacidade computacional, armazenamento e aplicativos necessários para oferecer suporte a qualquer ambiente de negócios. O planejamento adequado do design da infraestrutura do data center é vital. Agora, veja quais são os requisitos críticos e como eles superam. As implantações modernas de infraestrutura de TI e data center precisam de alta disponibilidade, capacidade de escalabilidade a uma taxa mais rápida, alto desempenho e sempre ATIVADO.
Alguns exploraram os requisitos vitais no espaço de projeto/arquitetura de DC:
- A densidade de porta é melhorada pelo FEX.
- A capacidade de computação é aprimorada pela virtualização de hardware (UCS).
- A largura de banda do uplink da camada de acesso é melhorada pelo FI, Port-Channel.
- A redundância no nível do chassi é aprimorada pelo vPC.
- A malha de SDN é aprimorada pela ACI, que automatiza a subjacência e a sobreposição em uma malha.
- A implantação rápida e o suporte a novos serviços são aprimorados pelo DCNM.
- O requisito de largura de banda para aplicações de longo alcance é melhorado pelo serviço de fibra escura ou de comprimento de onda.
- Em toda redundância geográfica e dimensionamento são atributos importantes para ambientes de data center pulsantes/dimensionáveis, o VxLAN/EVPN de vários locais nos ajuda a ter melhores soluções de DCI.
De que forma o uso de vários sites é útil?
A conectividade externa inclui a conexão do data center ao restante da rede: à Internet, à WAN ou ao campus. Todas as opções fornecidas para conectividade externa são sensíveis a multilocatário e se concentram no transporte da Camada 3 para os domínios de rede externos.
- O EVPN é uma solução VPN completa de próxima geração.
- Ele não só faz o trabalho de muitas outras tecnologias VPN, mas também é melhor.
- Integração com redes antigas.
- Anúncio/Extensão Seletiva:
- Estenda a única L2 - VLANs/sub-redes específicas que podem ser estendidas usando rotas Tipo 2.
- Estender os únicos domínios L3 - domínios L3 específicos podem ser estendidos usando rotas Type-5.
- Descoberta automática do grupo de redundância usando rotas Tipo 4.
- Aliasing, Retirada em massa de endereços, indicação de MH SH/AA usando rotas do tipo 1.
- Descoberta automática de endpoints de túnel multicast e tipo de túnel MCAST usando rotas Tipo 3.
Outros benefícios
· Balanceamento de carga de trabalho entre data centers e nuvens.
· Resposta proativa a interrupções - reduz os riscos de desastres próximos, como furacões, inundações, etc.
· Manutenção e migrações de data center - eventos planejados programados ao longo de um período de tempo, integração com redes antigas.
· Backup e recuperação de desastres aaS.
Topologias suportadas
- Modelo de BGW para nuvem
- BGWs entre os modelos Spine e Super-Spine
- BGWs no modelo Spine
- Modelo back-to-back dos BGWs
Topologia
Configurar

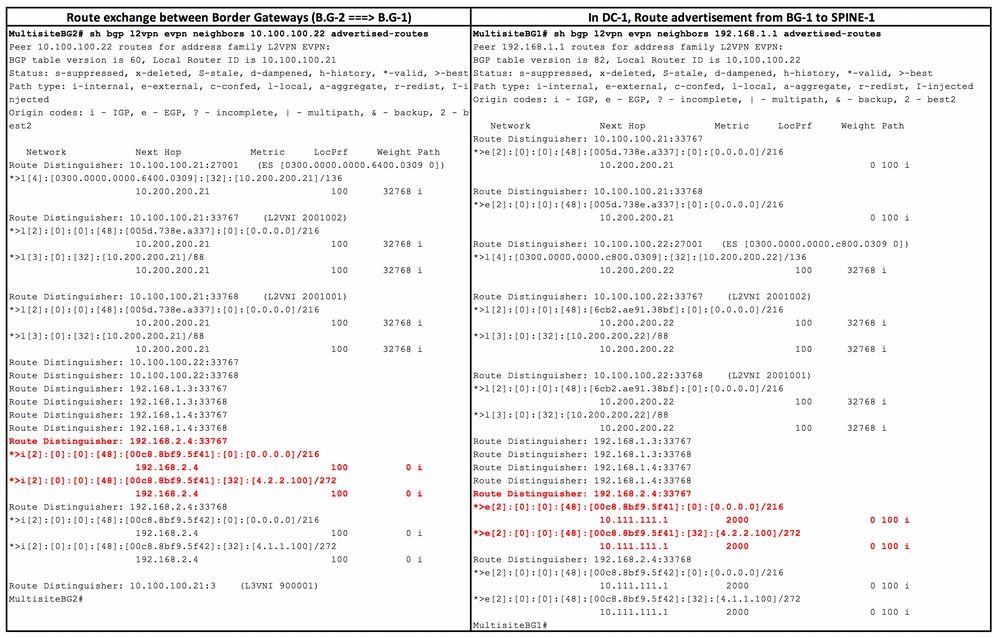

Verificar
Troubleshooting
Para fazer o troubleshooting, consulte Troubleshooting de EVPN/VxLAN em Ambiente Multisite
