在ASA上使用證書身份驗證配置AnyConnect VPN電話

簡介

本文檔提供配置示例，說明如何配置自適應安全裝置(ASA)和CallManager裝置，為在Cisco IP電話上運行的AnyConnect客戶端提供證書身份驗證。完成此配置後，思科IP電話可以建立到ASA的VPN連線，利用證書來保護通訊。

必要條件

需求

嘗試此組態之前，請確保符合以下要求：

• AnyConnect Premium SSL許可證

• 適用於Cisco VPN的AnyConnect電話許可證

根據ASA版本，您會看到ASA 8.0.x版的「適用於Linksys電話的AnyConnect」或ASA 8.2.x版或更高版本的「適用於Cisco VPN電話的AnyConnect」。

採用元件

本文中的資訊係根據以下軟體和硬體版本：

• ASA - 8.0(4)版或更高版本

• IP電話型號 — 7942 / 7962 / 7945 / 7965 / 7975

• 電話 — 8961 / 9951 / 9971，帶9.1(1)版韌體

• Phone - 9.0(2)SR1S版 — Skinny Call Control Protocol(SCCP)或更高版本

• 思科統一通訊管理器(CUCM)- 8.0.1.100000-4版或更高版本

此組態範例中使用的版本包括：

• ASA 9.1(1)版

• CallManager — 版本8.5.1.10000-26

有關CUCM版本中受支援電話的完整清單，請完成以下步驟：

1. 開啟此URL:https://<CUCM Server IP Address>:8443/cucreports/systemReports.do

2. 選擇Unified CM電話功能清單>生成新報告>功能：虛擬私人網路。

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路正在作用，請確保您已瞭解任何指令可能造成的影響。

慣例

請參閱思科技術提示慣例以瞭解更多有關文件慣例的資訊。

電話證書型別

思科在電話中使用以下憑證型別：

• 製造商安裝證書(MIC) — 所有7941、7961和較新型號Cisco IP電話都包含MIC。MIC是由思科憑證授權單位(CA)簽署的2048位金鑰憑證。 如果存在MIC，則無需安裝本地有效證書(LSC)。 為了讓CUCM信任MIC證書，它在其證書信任儲存中使用預安裝的CA證書CAP-RTP-001、CAP-RTP-002和Cisco_Manufacturing_CA。

• LSC — 在配置裝置安全模式進行身份驗證或加密後，LSC會保護CUCM和電話之間的連線。

  LSC擁有思科IP電話的公鑰，該公鑰由CUCM證書授權代理功能(CAPF)私鑰簽名。這是首選方法（與使用MIC相反），因為只允許管理員手動調配的Cisco IP電話下載和驗證CTL檔案。

  附註：由於安全風險增加，Cisco建議僅將MIC用於LSC安裝，而不是繼續使用。將Cisco IP電話配置為使用MIC進行傳輸層安全(TLS)驗證或用於任何其他目的的客戶需要自行承擔風險。

設定

本節提供用於設定本文件中所述功能的資訊。

附註：使用命令查詢工具(僅供已註冊客戶使用)可獲取本節中使用的命令的詳細資訊。

組態

本檔案將說明以下組態：

• ASA配置

• CallManager配置

• CallManager上的VPN配置

• IP電話上的證書安裝

ASA配置

ASA的配置與將AnyConnect客戶端電腦連線到ASA時的配置幾乎相同。但是，以下限制適用：

• 隧道組必須具有group-url。此URL將在CM中的VPN網關URL下配置。

• 組策略不得包含拆分隧道。

此配置使用先前在ASA裝置的安全套接字層(SSL)信任點中配置和安裝的ASA（自簽名或第三方）證書。如需詳細資訊，請參閱以下檔案：

• 配置數位證書

• ASA 8.x手動安裝第三方供應商證書以用於WebVPN配置示例

• ASA 8.x:使用AnyConnect VPN客戶端使用自簽名證書的VPN訪問配置示例

ASA的相關配置為：

ip local pool SSL_Pool 10.10.10.1-10.10.10.254 mask 255.255.255.0
 group-policy GroupPolicy_SSL internal
group-policy GroupPolicy_SSL attributes
 split-tunnel-policy tunnelall
 vpn-tunnel-protocol ssl-client

tunnel-group SSL type remote-access
tunnel-group SSL general-attributes
 address-pool SSL_Pool
 default-group-policy GroupPolicy_SSL
tunnel-group SSL webvpn-attributes
 authentication certificate
 group-url https://asa5520-c.cisco.com/SSL enable

webvpn
 enable outside
 anyconnect image disk0:/anyconnect-win-3.0.3054-k9.pkg
 anyconnect enable

ssl trust-point SSL outside

CallManager配置

若要從ASA匯出證書並將證書作為Phone-VPN-Trust證書匯入CallManager，請完成以下步驟：

1. 向CUCM註冊生成的證書。

2. 檢查用於SSL的證書。

   ASA(config)#show run ssl
   ssl trust-point SSL outside

3. 匯出證書。

   ASA(config)#crypto ca export SSL identity-certificate

   Privacy Enhanced Mail(PEM)編碼的身份證書如下：

   -----BEGIN CERTIFICATE-----ZHUxFjAUBgkqhkiG9w0BCQIWB0FTQTU1NDAwHhcNMTMwMTMwMTM1MzEwWhcNMjMw
   MTI4MTM1MzEwWjAmMQwwCgYDVQQDEwNlZHUxFjAUBgkqhkiG9w0BCQIWB0FTQTU1
   NDAwgZ8wDQYJKoZIhvcNAQEBBQADgY0AMIGJAoGBAMYcrysjZ+MawKBx8Zk69SW4AR
   FSpV6FPcUL7xsovhw6hsJE/2VDgd3pkawc5jcl5vkcpTkhjbf2xC4C1q6ZQwpahde22sdf1
   wsidpQWq1DDrJD1We83L/oqmhkWJO7QfNrGZhOLv9xOpR7BFpZd1yFyzwAPkoBl1
   -----END CERTIFICATE-----

4. 從終端複製文字並將其另存為.pem檔案。

5. 登入到CallManager並選擇Unified OS Administration > Security > Certificate Management > Upload Certificate > Select Phone-VPN-trust以上步驟中儲存的證書檔案進行上傳。

CallManager上的VPN配置

1. 導航到Cisco Unified CM Administration。

2. 從選單欄中選擇Advanced Features > VPN > VPN Gateway。

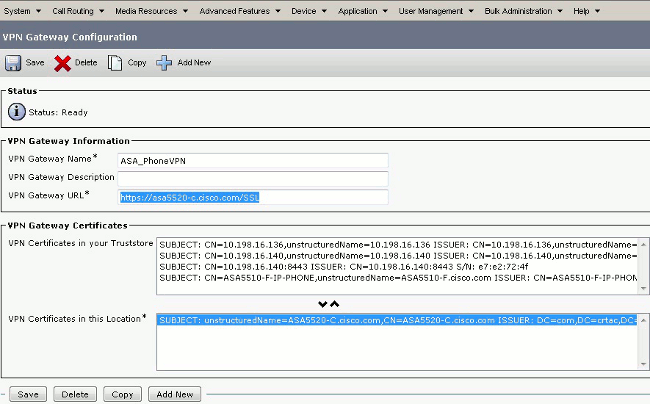

3. 在VPN網關配置視窗中，完成以下步驟：

   1. 在VPN Gateway Name欄位中，輸入名稱。可以是任何名稱。

   2. 在VPN Gateway Description欄位中，輸入說明（可選）。

   3. 在VPN Gateway URL欄位中，輸入在ASA上定義的group-url。

   4. 在此位置中的VPN證書欄位中，選擇之前上傳到CallManager的證書，以將其從信任庫移動到此位置。



4. 從選單欄中選擇Advanced Features > VPN > VPN Group。



5. 在All Available VPN Gateways欄位中，選擇先前定義的VPN Gateway。點選向下箭頭將所選網關移動到此VPN組欄位中的Selected VPN Gateways。



6. 從選單欄中選擇Advanced Features > VPN > VPN Profile。



7. 要配置VPN配置檔案，請填寫所有標有星號(*)的欄位。



   啟用自動網路檢測：如果啟用，VPN電話ping TFTP伺服器，如果未收到響應，則自動發起VPN連線。

   啟用主機ID檢查：如果啟用，VPN電話會將VPN網關URL的FQDN與證書的CN/SAN進行比較。如果客戶端不匹配或使用帶有星號(*)的萬用字元證書，則客戶端無法連線。

   啟用密碼永續性：這允許VPN電話快取下次VPN嘗試的使用者名稱和密碼。

8. 在Common Phone Profile Configuration視窗中，按一下Apply Config以應用新的VPN配置。您可以使用「標準通用電話配置檔案」或建立新的配置檔案。





9. 如果您為特定電話/使用者建立了新配置檔案，請轉到「電話配置」視窗。在Common Phone Profile欄位中，選擇Standard Common Phone Profile。





10. 再次向CallManager註冊電話，以便下載新配置。

證書身份驗證配置

要配置證書身份驗證，請在CallManager和ASA中完成以下步驟：

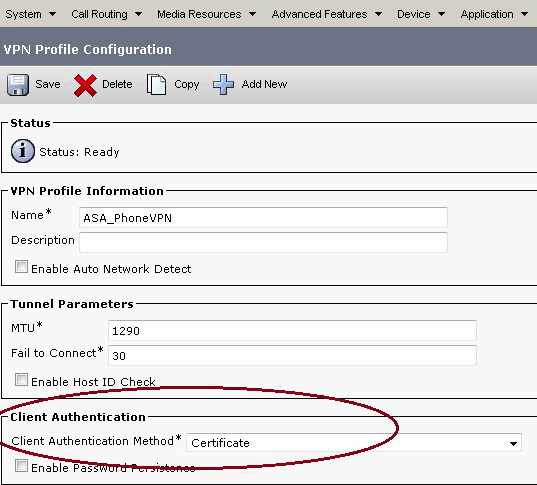

1. 從選單欄中選擇Advanced Features > VPN > VPN Profile。

2. 確認Client Authentication Method欄位已設定為Certificate。



3. 登入到CallManager。從選單欄中選擇Unified OS Administration > Security > Certificate Management > Find。

4. 匯出所選證書身份驗證方法的正確證書：

   • MIC:Cisco_Manufacturing_CA — 使用MIC驗證IP電話



   • LSC:思科憑證授權代理功能(CAPF) — 使用LSC驗證IP電話

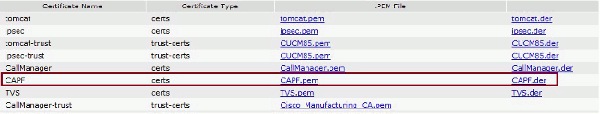

5. 查詢證書（Cisco_Manufacturing_CA或CAPF）。下載.pem檔案並另存為.txt檔案
6. 在ASA上建立新的信任點，並使用以前儲存的證書驗證信任點。當系統提示您輸入base-64編碼的CA憑證時，請選擇並貼上下載的.pem檔案中的文字以及BEGIN和END行。範例如下：

   ASA (config)#crypto ca trustpoint CM-Manufacturing
   ASA(config-ca-trustpoint)#enrollment terminal
   ASA(config-ca-trustpoint)#exit
   ASA(config)#crypto ca authenticate CM-Manufacturing
   ASA(config)#

   <base-64 encoded CA certificate>

   quit

7. 確認隧道組上的身份驗證已設定為證書身份驗證。

   tunnel-group SSL webvpn-attributes
    authentication certificate
    group-url https://asa5520-c.cisco.com/SSL enable

IP電話上的證書安裝

IP電話可以與MIC或LSC一起使用，但每個證書的配置過程不同。

MIC安裝

預設情況下，支援VPN的所有電話都預裝了MIC。7960和7940電話不附帶MIC，並且需要特殊的安裝步驟才能使LSC安全地註冊。

附註：思科建議您僅將MIC用於LSC安裝。Cisco支援LSC對CUCM的TLS連線進行身份驗證。由於MIC根證書可能受到危害，因此將電話配置為使用MIC進行TLS驗證或用於任何其他目的的客戶會自行承擔風險。如果MIC受到危害，思科不承擔任何責任。

LSC安裝

1. 在CUCM上啟用CAPF服務。

2. 啟用CAPF服務後，分配電話說明以在CUCM中生成LSC。登入到Cisco Unified CM管理並選擇Device > Phone。選擇您配置的電話。

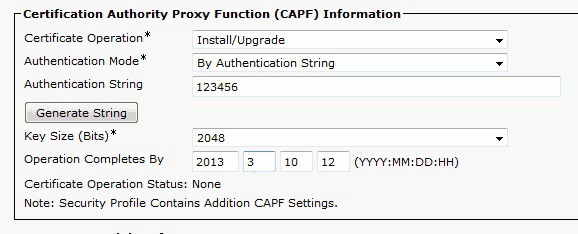

3. 在「Certificate Authority Proxy Function(CAPF)Information(證書頒發機構代理功能(CAPF)資訊)」部分，確保所有設定都正確無誤，並且操作已設定為未來的日期。



4. 如果身份驗證模式設定為空字串或現有證書，則無需執行進一步的操作。

5. 如果身份驗證模式設定為字串，請在電話控制檯中手動選擇Settings > Security Configuration > **# > LSC > Update。

驗證

使用本節內容，確認您的組態是否正常運作。

ASA驗證

ASA5520-C(config)#show vpn-sessiondb detail anyconnect

Session Type: AnyConnect Detailed

Username     : CP-7962G-SEPXXXXXXXXXXXX
Index        : 57
Assigned IP  : 10.10.10.2                Public IP    : 172.16.250.15
Protocol     : AnyConnect-Parent SSL-Tunnel DTLS-Tunnel
License      : AnyConnect Premium, AnyConnect for Cisco VPN Phone
Encryption   : AnyConnect-Parent: (1)AES128  SSL-Tunnel: (1)AES128
DTLS-Tunnel: (1)AES128
Hashing      : AnyConnect-Parent: (1)SHA1  SSL-Tunnel: (1)SHA1
DTLS-Tunnel: (1)SHA1Bytes Tx     : 305849
Bytes Rx     : 270069Pkts Tx      : 5645
Pkts Rx      : 5650Pkts Tx Drop : 0
Pkts Rx Drop : 0Group Policy :
GroupPolicy_SSL        Tunnel Group : SSL
Login Time   : 01:40:44 UTC Tue Feb 5 2013
Duration     : 23h:00m:28s
Inactivity   : 0h:00m:00s
NAC Result   : Unknown
VLAN Mapping : N/A                    VLAN         : none

AnyConnect-Parent Tunnels: 1
SSL-Tunnel Tunnels: 1
DTLS-Tunnel Tunnels: 1

AnyConnect-Parent:
  Tunnel ID    : 57.1
  Assigned IP    : 10.10.10.2           Public IP    : 172.16.250.15
  Encryption   : AES128                 Hashing      : SHA1
  Encapsulation: TLSv1.0                TCP Dst Port : 443
  Auth Mode    : Certificate
  Idle Time Out: 30 Minutes             Idle TO Left : 29 Minutes
  Client Type  : AnyConnect  Client Ver   : Cisco SVC IPPhone Client v1.0 (1.0)
  Bytes Tx     : 1759                   Bytes Rx     : 799
  Pkts Tx      : 2                      Pkts Rx      : 1
  Pkts Tx Drop : 0                      Pkts Rx Drop : 0

SSL-Tunnel:
  Tunnel ID    : 57.2
  Public IP    : 172.16.250.15
  Encryption   : AES128                 Hashing      : SHA1
  Encapsulation: TLSv1.0                TCP Src Port : 50529
  TCP Dst Port : 443                    Auth Mode    : Certificate
  Idle Time Out: 30 Minutes             Idle TO Left : 29 Minutes
  Client Type  : SSL VPN Client
  Client Ver   : Cisco SVC IPPhone Client v1.0 (1.0)
  Bytes Tx     : 835                    Bytes Rx     : 0
  Pkts Tx      : 1                      Pkts Rx      : 0
  Pkts Tx Drop : 0                      Pkts Rx Drop : 0

DTLS-Tunnel:
  Tunnel ID    : 57.3
  Assigned IP  : 10.10.10.2                Public IP    : 172.16.250.15
  Encryption   : AES128                 Hashing      : SHA1
  Encapsulation: DTLSv1.0               UDP Src Port : 51096
  UDP Dst Port : 443                    Auth Mode    : Certificate
  Idle Time Out: 30 Minutes             Idle TO Left : 29 Minutes
  Client Type  : DTLS VPN Client
  Client Ver   : Cisco SVC IPPhone Client v1.0 (1.0)
  Bytes Tx     : 303255                 Bytes Rx     : 269270
  Pkts Tx      : 5642                   Pkts Rx      : 5649
  Pkts Tx Drop : 0                      Pkts Rx Drop : 0

CUCM驗證

疑難排解

目前尚無適用於此組態的具體疑難排解資訊。

相關錯誤

• 思科漏洞ID CSCtf09529，在CUCM中新增對於8961、9951、9971電話的VPN功能支援
• Cisco錯誤ID CSCuc71462,IP電話VPN故障轉移需要8分鐘
• 適用於非預設連線埠號碼的Cisco錯誤ID CSCtz42052 IP電話SSL VPN支援
• 思科錯誤ID CSCth96551，在電話VPN使用者+密碼登入過程中不支援所有ASCII字元。
• Cisco錯誤ID CSCuj71475,IP電話VPN所需的手動TFTP條目
• 思科錯誤ID CSCum10683，未記錄未接、已撥或已接呼叫的IP電話
