Ethernet-over-MPLS（EoMPLS）は、MPLS 対応、レイヤ 3 コアを通じてイーサネット トラフィックのトンネリング メカニズムを提供し、（ラベル スタックを使用して）イーサネット プロトコル データ ユニット（PDU）を MPLS パケット内部にカプセル化して、それらを MPLS ネットワーク経由で転送します。

次の項では、EoMPLS を実装するさまざまなモードについて説明します。

ローカル スイッチングでは、1 つの接続回線（AC）から別の AC へと、同じルータ上の同じタイプの 2 つのインターフェイス間で L2 データの交換が行われます。ローカルスイッチング接続で設定されている 2 つのポートで接続回線（AC）を形成します。ローカル スイッチング接続の動作は、2 つのブリッジ ポートしかないブリッジ ドメインの動作と似ており、トラフィックはローカル接続の一方のポートに入り、もう一方のポートを通じて出て行きます。

レイヤ 2 ローカル スイッチングには次のような特性があります。

• レイヤ 2 ローカル スイッチングでは、レイヤ 3 IP アドレスの代わりにレイヤ 2 MAC アドレスを使用します。

• ローカル接続に関するブリッジングがないため、MAC 学習やフラッディングはありません。

• ブリッジ ドメインとは異なり、インターフェイスの状態が DOWN の場合、ローカル接続の AC は UP 状態ではありません

• ローカル スイッチング AC は、レイヤ 2 トランク（メイン）インターフェイス、バンドル インターフェイス、EFP など、多種多様なレイヤ 2 インターフェイスを使用します。

• 同一ポートのローカル スイッチング機能を使用すると、同じインターフェイス上の 2 つの回線の間でレイヤ 2 データをスイッチングできます。

制約事項

• 所定の物理ポートにあるすべてのサブインターフェイスは、次のような 2 つのタグ プロトコル識別子（TPID）のみをサポートしています。

  • 0x88a8、0x8100

  • 0x9100、0x8100

  • 0x9200、0x8100

• VLAN および TPID ベースの入力パケット フィルタリングはサポートされていません。

• 出力 TPID の書き換えはサポートされていません。

トポロジ

接続回線（AC）は、カスタマー エッジ（CE）ルータをプロバイダー エッジ（PE）ルータにバインドします。PE ルータは MPLS ネットワークを介して疑似回線を使用し、リモート PE ルータとルートを交換します。レイヤ 2 VPN でポイントツーポイント接続をカスタマー エッジ（CE）ルータから別のルータ（リモート ルータ）に確立するには、接続回線を疑似回線にバインドするメカニズムが必要です。接続回線を疑似回線にバインドしてレイヤ 2 VPN でのポイントツーポイント接続をエミュレートするには、クロスコネクト回線（CCC）を使用します。

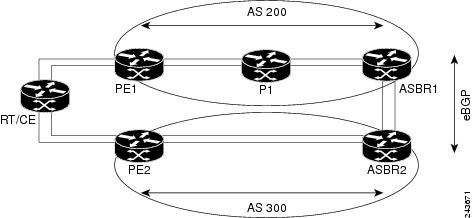

設定には次のトポロジを使用します。

設定

AC-AC ローカル スイッチングを設定するには、次の設定を実行します。

• メイン インターフェイス上でレイヤ 2 転送を有効にします。

• L2 転送を有効にしたサブインターフェイスを作成し、それぞれに対して個別のカプセル化を指定します。

• メイン インターフェイス間およびサブインターフェイス間のローカル スイッチングを有効にします。

  • クロスコネクト グループを設定します。

  • ポイントツーポイント クロス コネクト回線（CCC）を作成します。

  • インターフェイスをポイントツーポイント クロス コネクト グループに割り当てます。

/* Enter the interface configuration mode and configure
  L2 transport on the TenGigE interfaces */
Router# configure
Router(config)# interface TenGigE 0/0/0/1 l2transport
Router(config-if-l2)# no shutdown
Router(config-if)# exit
Router(config)# interface TenGigE 0/0/0/9 l2transport
Router(config-if-l2)# no shutdown
Router(config-if-l2)# commit

/* Configure L2 transport and encapsulation on the VLAN sub-interfaces */
Router# configure
Router(config)# interface TenGigE 0/0/0/0.1 l2transport
Router(config-subif)# encapsulation dot1q 5
Router(config-subif)# exit
Router(config)# interface TenGigE 0/0/0/8.1 l2transport
Router(config-subif)# encapsulation dot1q 5
Router(config-subif)# commit


/* Configure ethernet link bundles */
Router# configure
Router(config)# interface Bundle-Ether 3
Router(config-if)# ipv4 address 10.1.3.3 255.0.0.0
Router(config-if)# bundle maximum-active links 32 hot-standby
Router(config-if)# bundle minimum-active links 1
Router(config-if)# bundle minimum-active bandwidth 30000000
Router(config-if)# exit

Router(config)# interface Bundle-Ether 2
Router(config-if)# ipv4 address 10.1.2.2 255.0.0.0
Router(config-if)# bundle maximum-active links 32 hot-standby
Router(config-if)# bundle minimum-active links 1
Router(config-if)# bundle minimum-active bandwidth 30000000
Router(config-if)# exit

/* Add physical interfaces to the ethernet link bundles */
Router(config)# interface TenGigE 0/0/0/1
Router(config-if)# bundle id 3 mode on
Router(config-if)# no shutdown
Router(config)# exit
Router(config)# interface TenGigE 0/0/0/2
Router(config-if)# bundle id 3 mode on
Router(config-if)# no shutdown
Router(config)# exit
Router(config)# interface TenGigE 0/0/0/9
Router(config-if)# bundle id 2 mode on
Router(config-if)# no shutdown
Router(config-if)# exit
Router(config)# interface TenGigE 0/0/0/8
Router(config-if)# bundle id 2 mode on
Router(config-if)# no shutdown
Router(config-if)# exit

/* Configure Layer 2 transport on the ethernet link bundles */
Router(config)# interface Bundle-Ether 3 l2transport
Router(config-if-l2)# no shutdown
Router(config-if)# exit
Router(config)# interface Bundle-Ether 2 l2transport
Router(config-if-l2)# no shutdown
Router(config-if-l2)# commit

/* Configure local switching on the TenGigE Interfaces */
Router(config)# l2vpn
Router(config-l2vpn)# xconnect group XCON1
Router(config-l2vpn-xc)# p2p XCON1_P2P3
Router(config-l2vpn-xc-p2p)# interface TenGigE0/0/0/1
Router(config-l2vpn-xc-p2p)# interface TenGigE0/0/0/9
Router(config-l2vpn-xc-p2p)# commit
Router(config-l2vpn-xc-p2p)# exit

/* Configure local switching on the VLAN sub-interfaces */
Router(config-l2vpn-xc)# p2p XCON1_P2P1
Router(config-l2vpn-xc-p2p)# interface TenGigE0/0/0/0.1
Router(config-l2vpn-xc-p2p)# interface TenGigE0/0/0/8.1
Router(config-l2vpn-xc-p2p)# commit
Router(config-l2vpn-xc-p2p)# exit

/* Configure local switching on ethernet link bundles */
Router(config-l2vpn-xc)# p2p XCON1_P2P4
Router(config-l2vpn-xc-p2p)# interface Bundle-Ether 3
Router(config-l2vpn-xc-p2p)# interface Bundle-Ether 2
Router(config-l2vpn-xc-p2p)# commit

実行コンフィギュレーション

configure
 interface tenGigE 0/0/0/1 l2transport
 !
 interface tenGigE 0/0/0/9 l2transport
 !
!

interface tenGigE 0/0/0/0.1 l2transport
 encapsulation dot1q 5
 rewrite ingress tag push dot1q 20 symmetric
 !
interface tenGigE 0/0/0/8.1 l2transport
  encapsulation dot1q 5
 !
interface Bundle-Ether 3 l2transport
 !
interface Bundle-Ether 2 l2transport
!

l2vpn
 xconnect group XCON1
   p2p XCON1_P2P3
    interface TenGigE0/0/0/1
    interface TenGigE0/0/0/9
    !
   !
 !
l2vpn
 xconnect group XCON1
   p2p XCON1_P2P1
    interface TenGigE0/0/0/0.1
    interface TenGigE0/0/0/8.1
    !
   !
 !
l2vpn
 xconnect group XCON1
   p2p XCON1_P2P4
    interface Bundle-Ether 3
    interface Bundle-Ether 2
    !
   !
 !

確認

• 設定されたクロスコネクトが動作しているかどうかを確認します


  router# show l2vpn xconnect brief

  Locally Switching

    Like-to-Like                        UP       DOWN        UNR

      EFP                                1          0          0

      Total                              1          0          0


    Total                                1          0          0

  Total: 1 UP, 0 DOWN, 0 UNRESOLVED




  router# show l2vpn xconnect

  Legend: ST = State, UP = Up, DN = Down, AD = Admin Down, UR = Unresolved,
          SB = Standby, SR = Standby Ready, (PP) = Partially Programmed

  XConnect                   Segment 1                       Segment 2
  Group      Name       ST   Description            ST       Description       ST
  ------------------------   -------------------------------------------------------------
  XCON1      XCON_P2P1 UP   Te0/0/0/1      UP  Te0/0/0/9      UP
  XCON1      XCON_P2P3 UP   Te0/0/0/0.1    UP  Te0/0/0/8.1    UP
  ----------------------------------------------------------------------------------------



関連コマンド

• interface（p2p）

• l2vpn

• p2p

• xconnect group

設定

Router# configure
Router(config)# l2vpn
Router(config-l2vpn)# xconnect group vlan_grp_1
Router(config-l2vpn-xc)# p2p vlan1
Router(config-l2vpn-xc-p2p)# interface TenGigE 0/0/0/0.1
Router(config-l2vpn-xc-p2p)# neighbor 2.2.1.1 pw-id 1
Router(config-l2vpn-xc-p2p-pw)# commit

実行コンフィギュレーション

configure
  l2vpn
   xconnect group vlan_grp_1
    p2p vlan1
    interface TenGigE 0/0/0/0.1
    neighbor 2.2.1.1 pw-id 1
!

スプリット ホライズン グループ 2

スプリット ホライズン グループ 2 機能を使用すると、ブリッジ ドメイン内において、ある AC から別の AC への BUM および既知のユニキャスト トラフィックのフラッディングを防止できます。この機能により、効率的な帯域幅の割り当てとリソースの最適化が可能になります。

AC1 と AC2 が同じ VPLS ブリッジ ドメインの一部となっている次のトポロジを考えてみます。スプリット ホライズン グループ 2 を AC1 に設定すると、PE3 上の AC2、BUM、および AC1 からの既知のユニキャスト トラフィックは AC2 にフラッディングされません。逆も同様です。

しかし、PE3 上の疑似回線から、グループ 2 の一部である AC1 および AC2 への、着信 BUM トラフィックはフラッディングされます。既知のユニキャスト トラフィックは、対応する AC に送信されます。

AC1 がグループ 0 の一部であり、AC2 がグループ 2 の一部である場合、BUM と既知のユニキャスト トラフィックは AC1 と AC2 の間でフラッディングされます。同様に、AC2 がグループ 0 の一部であり、AC1 がグループ 2 の一部である場合、BUM と既知のユニキャスト トラフィックは AC1 と AC2 の間でフラッディングされます。

概要

各イーサネット リング ノードは、2 個の独立したリンクを使用してイーサネット リングに参加する隣接イーサネット リング ノードに接続されます。リング リンクは、ネットワークに影響を及ぼすループの編成を許可しません。イーサネット リングは、イーサネット リングを保護するために特定のリンクを使用します。この特定のリンクは、リング予備リンク（RPL）と呼ばれます。リング リンクは、リング リンク（別名リング ポート）の 2 個の隣接するイーサネット リング ノードとポートで区切られます。

（注）	イーサネット リングでのイーサネット リング ノードの最小数は 2 です。

リング保護スイッチングの基礎は次のとおりです。

• ループ回避の原則。

• 学習、転送、およびフィルタリング データベース（FDB）メカニズムの使用。

イーサネット リングでのループ回避は、RPL である 1 つのリング リンクを除くすべてで常にトラフィック フローを確保することで行います。複数のノードが、リングの形成に使用されます。

• RPL オーナー：ループがイーサネット トラフィックで形成されないように、RPL を介してトラフィックをブロックします。リングには RPL オーナーは 1 つだけ存在します。

• RPL ネイバー ノード：RPL ネイバー ノードは、RPL に隣接するイーサネット リング ノードです。通常の状態で RPL の終了をブロックします。このノード タイプはオプションであり、保護されている場合 RPL の使用を防止します。

• RPL の次のネイバー ノード：RPL の次のネイバー ノードは、RPL オーナー ノードまたは RPL ネイバー ノードに隣接するイーサネット リング ノードです。これは、主にリングでの FDB フラッシュ最適化に使用されます。このノードはオプションです。

次の図は G.8032 イーサネット リングの例です。

リングのノードは、RAPS と呼ばれる制御メッセージを使用して、RPL リンクのオンとオフを切り替えるアクティビティを調整します。リンクの障害によって、障害が発生したリンクに面するポートをノードがブロックした後で、障害が発生したリンクに隣接するノードから両方の方向に RAPS 信号障害（RAPS SF）メッセージがトリガーされます。このメッセージの取得時に、RPL オーナーは、RPL ポートのブロックを解除します。

（注）	リングの単一のリンク障害によって、ループフリー トポロジが確保されます。

リング リンクおよびノードの障害を検出するために、回線ステータスおよび接続障害管理プロトコルが使用されます。回復フェーズ中に、障害が発生したリンクが復元されると、復元されたリンクに隣接するノードは、RAPS no request（RAPS NR）メッセージを送信します。このメッセージの取得時に、RPL オーナーは RPL ポートをブロックし、RAPS no request, root blocked（RAPS NR, RB）メッセージを送信します。これにより、リング内の RPL オーナー以外のその他すべてのノードが、すべてのブロックされたポートのブロックを解除します。ERP プロトコルは、リング トポロジの単方向障害と複数のリンク障害シナリオの両方で機能するために十分に強力です。

G.8032 リングは、次の基本的なオペレータ管理コマンドをサポートします。

• Force switch（FS）：オペレータは、特定のリング ポートを強制的にブロックできます。

  • 既存の SF 状態がある場合でも有効です。

  • サポートされるリング用の複数の FS コマンド。

  • 即時のメンテナンス操作を可能にするために使用できます。

• Manual switch（MS）：オペレータは、特定のリング ポートを手動でブロックできます。

  • 既存の FS または SF 状態では無効です。

  • 新しい FS または SF 状態によって上書きされます。

  • 過去のすべての MS コマンドをクリアします。

• Clear：リング ポートで既存の FS または MS コマンドを取り消します。

  • 非リバーティブ モードをクリアするために（RPL オーナーで）使用されます。

G.8032 リングは 2 つのインスタンスをサポートできます。インスタンスは、物理的なリングに実行される論理リングです。そのようなインスタンスは、リング上のロード バランシング VLAN などのさまざまな理由で使用されます。たとえば、奇数の VLAN はリングの 1 方向に送信され、偶数の VLAN は他の方向に送信されることがあります。特定の VLAN は 1 つのインスタンスだけで設定できます。これらは複数のインスタンスと重複できません。重複すると、データ トラフィックまたは RAPS パケットは論理リングを通過する可能性があるため、望ましくありません。

タイマー

G.8032 は、競合状態および不要なスイッチング操作を回避するために異なる ERP タイマーを使用することを指定します。

• 遅延タイマー：RPL をブロックする前にネットワークが安定していることを確認するために RPL オーナーによって使用されます。

  • SF 状態の後で、SF が断続的に中断していないことを確認するために、Wait-to-Restore（WTR）タイマーが使用されます。WTR タイマーはオペレータが設定できます。デフォルトの時間間隔は 5 分です。時間間隔の範囲は 1 ～ 12 分です。

  • FS/MS コマンドの後で、バックグラウンド状態でないことを確認するために、Wait-to-Block タイマーが使用されます。

  （注）	Wait-to-Block タイマーは、Wait-to-Restore タイマーよりも短くなることがあります。

• ガード タイマー：状態の変更時にすべてのノードで使用されます。これは、潜在的な古いメッセージが不要な状態変更を引き起こさないようにします。ガード タイマーは設定可能であり、デフォルトの時間間隔は 500 ミリ秒です。時間間隔の範囲 10 ～ 2000 ミリ秒です。

• hold-off タイマー：断続的なリンク障害をフィルタリングするために、基盤となるイーサネット レイヤによって使用されます。hold-off タイマーは設定可能であり、デフォルトの時間間隔は 0 秒です。時間間隔の範囲は 0 ～ 10 秒です。

  • 障害は、このタイマーの有効期限が切れた場合だけリング保護メカニズムに報告されます。

単一のリンク障害

次の図は、単一のリンク障害が発生した場合の保護スイッチングを表しています。

前述の図は、7 つのイーサネット リング ノードで構成されたイーサネット リングを表しています。RPL は、イーサネット リング ノード A と G の間のリング リンクです。このようなシナリオでは、RPL の両端がブロックされます。イーサネット リング ノード G は RPL オーナー ノードで、イーサネット リング ノード A は RPL ネイバー ノードです。

次の記号が使用されます。

次の流れでは、単一のリンク障害でのステップについて説明します。

1. リンクは正常な状態で動作しています。

2. 障害が発生します。

3. イーサネット リング ノード C と D は、ローカルの信号障害を検出し、ホールドオフ時間間隔後に障害が発生したリング ポートをブロックし、FDB フラッシュを実行します。

4. イーサネット リング ノード C と D は、SF 状態が続いている間、両方のリング ポートの（ノード ID、BPR）ペアとともに RAPS（SF）メッセージの定期的な送信を開始します。

5. RAPS（SF）メッセージを受信するすべてのイーサネット リング ノードが FDB フラッシュを実行します。RPL オーナー ノード G と RPL ネイバー ノード A が RAPS（SF）メッセージを受信すると、イーサネット リング ノードは自身の RPL の終端をブロック解除し、FDB フラッシュを実行します。

6. 2 番目の RAPS（SF）メッセージを受信するすべてのイーサネット リング ノードは、FDB フラッシュを再度実行します。これは、ノード ID と BPR ベース メカニズムが原因です。

7. 安定した SF 状態：イーサネット リングの RAPS メッセージ（SF）。これ以上の RAPS（SF）メッセージは、さらなるアクションをトリガーしません。

次の図は、単一のリンク障害が発生した場合の復帰を表しています。

次の流れでは、単一のリンク障害での復帰のステップについて説明します。

1. リンクが安定した SF 状態で動作しています。

2. リンク障害回復が行われます。

3. イーサネット リング ノード C と D は、信号障害（SF）状態のクリアを検出し、ガード タイマーを開始し、両方のリング ポートの RAPS（NR）メッセージの定期的な送信を開始します。（ガード タイマーは、RAPS メッセージの受信を防止します）。

4. イーサネット リング ノードが RAPS（NR）メッセージを受信すると、受信側リング ポートのノード ID および BPR のペアが削除され、RPL オーナー ノードは WTR タイマーを開始します。

5. イーサネット リング ノード C と D でガード タイマーの有効期限が切れると、受信する新しい RAPS メッセージを受け入れることがあります。イーサネット リング ノード D は、イーサネット リング ノード C から上位のノード ID を持つ RAPS（NR）メッセージを受信し、障害が発生していないリング ポートのブロックを解除します。

6. WTR タイマーの有効期限が切れると、RPL オーナー ノードは、RPL の終端をブロックし、（ノード ID、BPR）ペアを持つ RAPS（NR、RB）メッセージを送信し、FDB フラッシュを実行します。

7. イーサネット リング ノード C が RAPS（NR、RB）メッセージを受信すると、ブロックされたリング ポートのブロックを解除し、RAPS（NR）メッセージの送信を停止します。一方、RPL ネイバー ノード A が RAPS（NR、RB）メッセージを受信すると、RPL の終了をブロックします。さらに、イーサネット リング ノード A ～ F は、ノード ID と BPR ベース メカニズムが存在することが原因で、RAPS（NR、RB）メッセージを受信すると FDB フラッシュを実行します。

バックアップ疑似回線への強制的な手動切り替え

ルータを強制的にバックアップに切り替える、またはプライマリ疑似回線に戻すには、EXEC モードで l2vpn switchover コマンドを使用します。

手動切り替えは、コマンドが入力されたとき、コマンドで指定されたピアが実際に使用可能であり、相互接続が完全なアクティブ状態に移行する場合に限り実行されます。

設定

ここでは、疑似回線冗長性の設定について説明します。

/* Configure a cross-connect group with a static point-to-point
cross connect */
Router# configure
Router(config)# l2vpn
Router(config-l2vpn)# xconnect group A
Router(config-l2vpn-xc)# p2p xc1
ROuter(config-l2vpn-xc-p2p)# interface tengige 0/0/0/0.2
Router(config-l2vpn-xc-p2p)# neighbor 10.1.1.2 pw-id 2

/*Configure the pseudowire segment for the cross-connect group */
Router(config-l2vpn-xc-p2p-pw)#pw-class path1

/*Configure the backup pseudowire segment for the cross-connect group */
Router(config-l2vpn-xc-p2p-pw)# backup neighbor 10.2.2.2 pw-id 5
Router(config-l2vpn-xc-p2p-pw-backup)#end

/*Commit your configuration */
Router(config-l2vpn-xc-p2p-pw-backup)#commit
Uncommitted changes found, commit them before exiting(yes/no/cancel)?
[cancel]: yes

実行コンフィギュレーション

Router# show-running configuration
...
l2vpn
 encapsulation mpls
 !
 xconnect group A
  p2p xc1
   interface tengige 0/0/0/0.2
   neighbor ipv4 10.1.1.2 pw-id 2
    pw-class path1
    backup neighbor 10.2.2.2 pw-id 5
    !
   !
...
