Cisco Wide Area Application Services コンフィギュレーション ガイド

WAN 情報パネル

[System Home] ウィンドウの WAN Info セクションには、次の情報が表示されます。

• ネットワーク内の WAAS デバイスの総数カウンタでは、ネットワーク内のデバイスに関する詳細情報の [Devices listing] ページへのリンクが表示されます。

• コア デバイスの数

• エッジ デバイスの数

• ソフトウェア バージョンネットワークで動作している WAAS ソフトウェア バージョンを一覧表示します。このリストを使用すると、WAAS デバイスを最新のソフトウェア バージョンへアップグレードする必要があるかどうかを決定できます。

グラフおよび図の監視

[System Home] ウィンドウには、2 つのグラフィック 表示が含まれます。

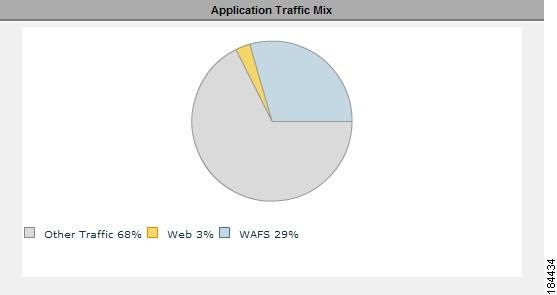

• [Application Traffic Mix] 図

[Application Traffic Mix] 図は、デバイスでトラフィック比率が最も高い上位 9 つのアプリケーションを表示します。

• [TCP Reduction] 図

[Traffic Reduction] 図は、このデバイスでトラフィック低下率が最も高い上位 10 個のアプリケーションを表示します。比率（%）計算には、パススルー トラフィックも含まれます。

表示パネルのタイトルにあるリンクでは、[System-Wide Application Traffic Statistics Report] ウィンドウが開き、このウィンドウから図のパラメータを変更できます。これらの図により、時間、日、週、月、またはカスタマイズした時間の範囲でシステム規模のトラフィック統計情報を監視できます。詳細については、「システム全体のトラフィック統計レポートの表示」を参照してください。

アラーム パネル

[System Home] ウィンドウのアラーム パネルには、着信アラームのほぼリアルタイムのビューが表示されます。パネルは 2 分ごとに更新され、システム アラーム データベースへの更新が反映されます。

アラーム パネルには、[Active Alarms] と [Acknowledged Alarms] の 2 つのタブがあります。[Active Alarms] タブには、すべての着信アラームのダイナミック ビューが表示されます。アラームの確認応答を行なえば、アクティブ表示からアラームを削除できます。確認応答したアラームは、[Acknowledged Alarms] ビューに移動されます。確認応答を行ったアラームを選択し、いつでも [Active] ビューに戻すことができます。

アラーム パネルで確認応答できるのはアクティブ アラームだけです。保留中、オフライン、非アクティブのアラームは、アラーム パネルで確認応答できません。

いずれかのビューの場合、アラーム パネルではリストにあるアラームのビューもフィルタできます。フィルタにより、設定した基準に一致するリスト内のアラームを見つけることができます。

[Alarm Information] 列の項目にマウスを合わせると、状況依存ポップアップ メニューが表示されます。ポップアップ メニューには、WAAS Central Manager GUI のトラブルシューティング ウィンドウとモニタリング ウィンドウへのリンクが表示されます。[Troubleshooting Devices] ウィンドウを使用する方法については、「システム ステータスバーを使用したデバイスのトラブルシューティング」 を参照してください。

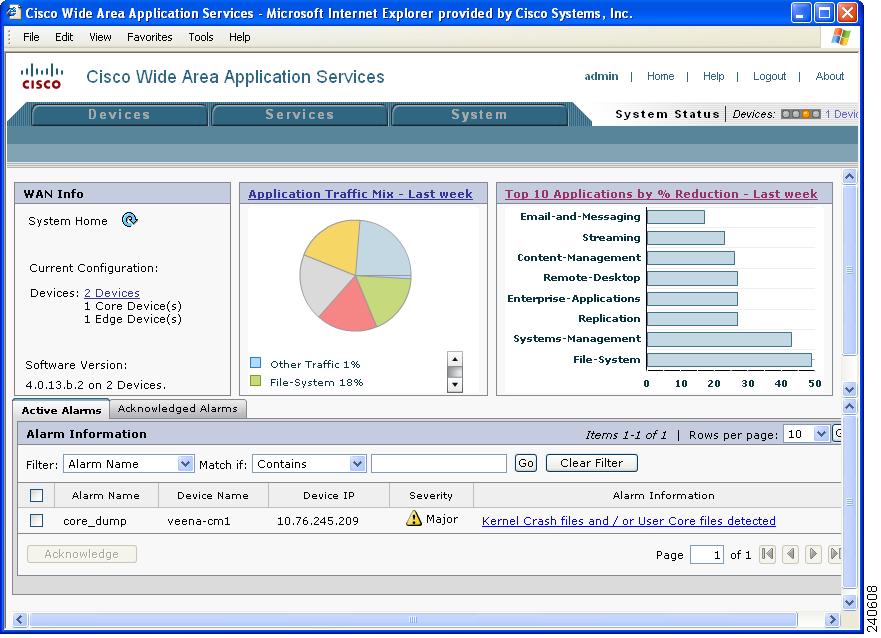

図15-2 に、[System Home] ウィンドウのアラーム パネルを示します。

図15-2 [System Home] ウィンドウのアラーム パネル

アクティブ アラームを確認応答して、[Active Alarms] セクションから別個の [Acknowledged Alarms] セクションに移動するには、次のステップに従います。

ステップ 1 [System Home] ウィンドウのアラーム パネルで、確認応答するアラームの名前の横にあるチェックボックスを選択します。

ステップ 2 [Acknowledge] ボタンをクリックします。

アラームに関するコメントを入力できるダイアログ ボックスがポップアップで表示されます。

ステップ 3 コメントを入力し、 [OK] をクリックします。または、 [Cancel] をクリックして、確認応答アクションを完了せずに [Active Alarm] パネルに戻ります。

コメントで、アラームを発生させた特定の問題の原因と解決方法に関する情報を共有できます。コメント フィールドには、最大 512 文字を入力できます。このフィールドでは、アルファベット、数字、特殊文字を組み合わせて使用できます。

アラームは [Acknowledged Alarms] タブに移動されます。

[System Home] ウィンドウのアラーム パネルに表示されたアラームをフィルタおよびソートするには、次のステップに従います。

ステップ 1 [Filter] ドロップダウン リストから、次のいずれかのフィルタ オプションを選択します。

• アラーム名

• デバイス名

• デバイス IP

• 重大度

• アラーム情報

ステップ 2 [Match if] ドロップダウン リストから、次のいずれかの一致条件を選択します。

• Contains（を含む）

• Starts with（で始まる）

• Is exactly（に等しい）

• Doesn't contain（を含まない）

• Is empty（が空である）

• Is not empty（が空ではない）

ステップ 3 テキスト入力フィールドに一致文字列を入力します。このフィールドには、特殊文字を含む英数字のテキストを入力できます。

ステップ 4 [Go] をクリックします。

ステップ 5 アラーム エントリをソートするには、列のヘッダーをクリックします。

エントリは、アルファベット順（ASCII 順）にソートされます。ソート順（昇順または降順）は、列のヘッダーにある矢印で示されます。上矢印は昇順を示します。

ステップ 6 フィルタをクリアするには、 [Clear] をクリックします。

デバイス アラーム

デバイス アラームは、デバイス オブジェクトに関連付けられており、WAE で動作するアプリケーションとサービスについて表示します。デバイス アラームは、報告するアプリケーションまたはサービスによって定義されます。また、デバイス アラームに、デバイスと WAAS Central Manager GUI 間の問題報告を反映させることもできます。 表15-1 に、表示される可能性のあるさまざまなデバイス アラームを示します。

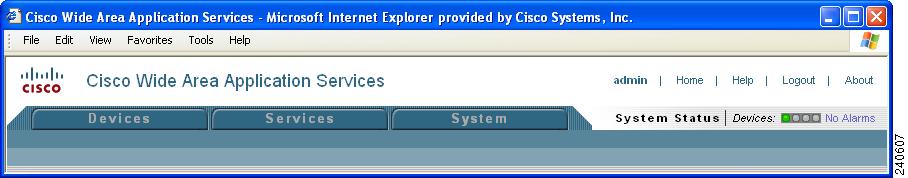

システム ステータスバーを使用したデバイスのトラブルシューティング

システム ステータスバーからデバイスのトラブルシューティングを実行するには、次の手順に従ってください。

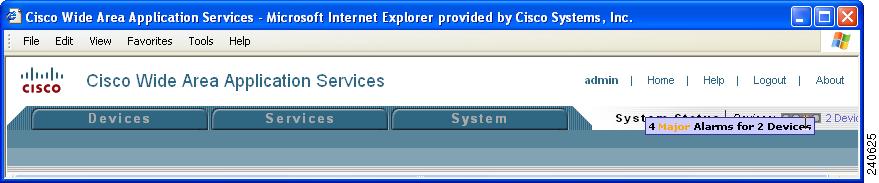

ステップ 1 システム ステータスバーで、[Devices alarm light] パネルの横のアラーム メッセージをクリックします。別ウィンドウとして [Troubleshooting Devices] ウィンドウがポップアップ表示されます。

ステップ 2 [Alarm Information] 列で、[Troubleshooting tools] メニューが表示されるまで、アラーム メッセージの上にマウスを重ねます（図15-5 を参照）。

ステップ 3 使用したいトラブルシューティング ツールを選択し、リンクをクリックすると WAAS Central Manager GUI の適切なウィンドウへ進みます。 表15-2 に、すべてのデバイス アラームで使用可能なツールを示します。

[Devices] ウィンドウ

[Devices] ウィンドウは、WAAS Central Manager に登録しているすべての WAAS デバイスを表示します。このリストを表示するには、WAAS Central Manager GUI で [Devices] > [Devices] を選択します。

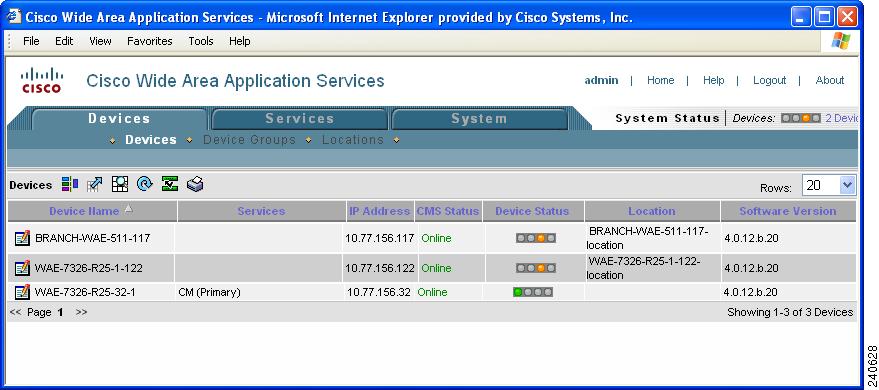

図15-6 に、[Devices] ウィンドウの例を示します。

図15-6 [Devices] ウィンドウ

このウィンドウは、各デバイスに関する次の情報を表示します。

• デバイスで有効になっているサービス。これらのサービスの説明については、 表15-3 を参照してください。

• デバイスの IP アドレス。

• CMS ステータス（online、offline、pending、inactive）。ステータスの詳細については、「デバイス アラーム」 を参照してください。

• デバイス ステータス。デバイス ステータス インジケータの詳細については、「システム ステータスバーの使用方法」を参照してください。

• デバイスに関連付けられた位置。位置の詳細については、「デバイス グループとデバイス位置の使用」を参照してください。

• デバイスにインストールされ、動作しているソフトウェア バージョン。

[Device Home] ウィンドウ

[Device Home] ウィンドウは、インストールされているソフトウェア バージョンや、デバイスがオンラインであるかオフラインであるかなど、WAAS デバイスに関する詳細な情報を表示します（図15-7 を参照）。

[Device Home] ウィンドウにアクセスするには、 [Devices] > [Devices] へ進み、表示したいデバイスの横にある [Edit] アイコンをクリックします。

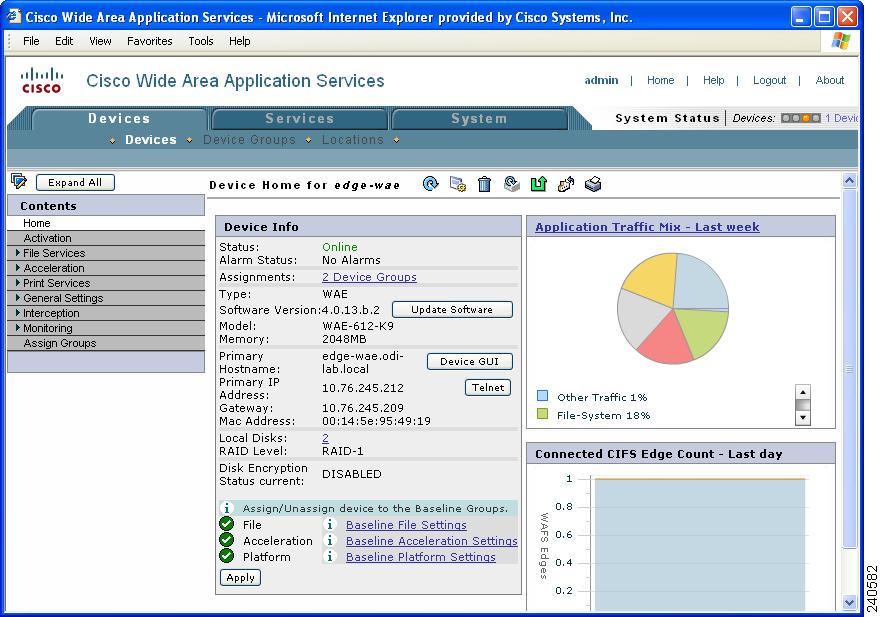

図15-7 [Device Home] ウィンドウ

[Device Home] ウィンドウから、次の作業を実行できます。

• デバイスがオンラインかどうか、デバイスの IP アドレスとホスト名、デバイスで動作しているソフトウェア バージョン、およびデバイスが搭載しているメモリの量といった基本詳細を表示する。

（注） 表示中のデバイスがソフトウェア バージョン 4.0.1 を実行している場合、デバイスが搭載しているメモリ量は、デバイスから報告されないため表示されません。

• デバイスが属するデバイス グループを表示する。デバイス グループの詳細については、「デバイス グループとデバイス位置の使用」を参照してください。

• [Update Software] をクリックして、デバイス上のソフトウェアを更新する。詳細については、「WAAS システムの保守」を参照してください。

• [Telnet] をクリックして、デバイスとの Telnet セッションを確立し、CLI コマンドを発行する。

• [Device GUI] をクリックして、WAE Device Manager を開く。この GUI を使用してデバイスを管理する方法については、「WAE Device Manager GUI の使用方法」を参照してください。

• デバイスをベースライン グループに割り当てる、または、割り当てを解除する。詳細については、「デバイス グループとデバイス位置の使用」を参照してください。

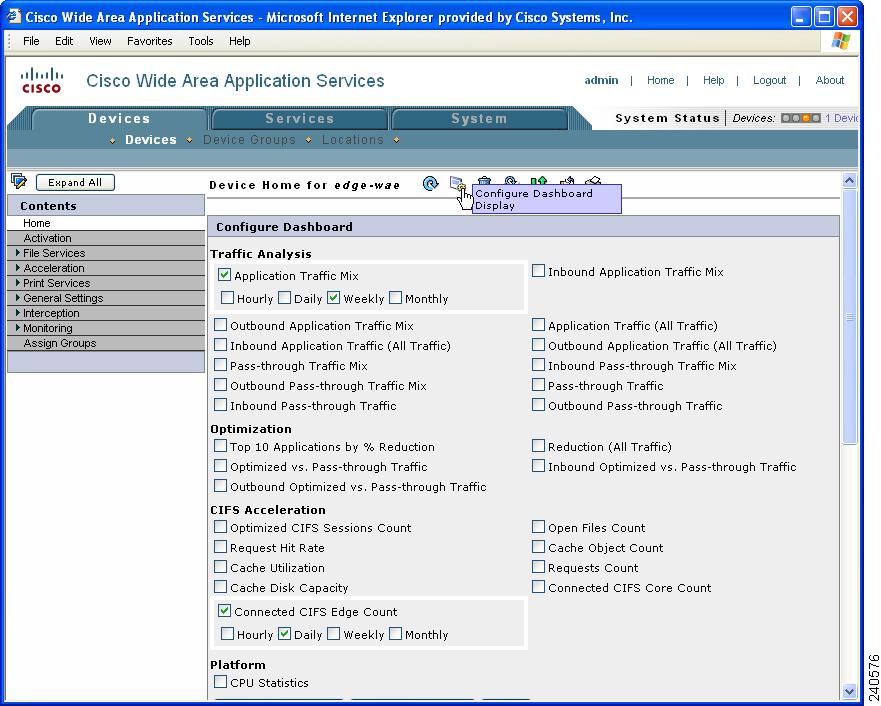

• タスクバーの （ Configure Dashboard Display ）アイコンをクリックし、表示する図を選択します。時間、日、週、または月ごとの統計情報を表示するように選択できます。最大 4 つの図を同時に表示できます。また、システム内の各デバイスに対して異なる図のセットを選択することもできます（図15-8 を参照）。

図15-8 ダッシュボード表示の設定

図の報告時間フレームを変更するには、図の名前の横にあるチェックボックスを選択します。プリファレンスを選択したら、 [Save Preferences] をクリックします。[Device Home] ウィンドウが、選択したプリファレンスで更新されます。

（注） WAAS Central Manager 用の [Device Home] ウィンドウは、表示される図の一部しかサポートしていません。たとえば、[Application Traffic Mix] 図と [Traffic Reduction] 図は、WAAS Central Manager には表示されません。この種類の WAAS デバイスはトラフィックを最適化しないためです。

フロー モニタリングのアラーム

表15-4 では、フロー モニタリングでエラーが発生したときに出される 4 つの異なるアラームを説明しています。

フロー モニタリングの NetQoS の使用例

NetQoS の WAAS との統合には、NetQoS FlowAgent を WAE 装置および NME ネットワーク モジュールで実行する必要があります。FlowAgent は、NetQoS が開発したソフトウェア モジュールで、WAE 装置にあります。FlowAgent はパケット フローの重要なメトリックを収集します。このメトリックはその後、ネットワークを介して NetQoS SuperAgent に送信されます。SuperAgent は、ラウンド トリップ回数、サーバ応答回数、データ転送回数を測定し、データを分析してレポートを生成します。

（注） NetQoS SuperAgent とともにフロー モニタリングを使用する場合、WAE でのフロー モニタリングでは最適化されたトラフィックのみが取り込まれます。

NetQoS を使用したフロー モニタリングの設定には、次の作業が必要です。

1. WAE CLI または Central Manager GUI で、WAE 装置の [tcpstat-v1 Host] フィールドに SuperAgent Master Console IP アドレスを入力します。

デバイス グループを使用して複数の装置を設定する場合、デバイス リストにあるすべての装置に設定が伝播されるまで待ちます。

2. NetQoS SuperAgent コンソールで WAE を SuperAgent Aggregator（WAAS 用語ではコレクタ）に割り当て、NetQoS Networks、Servers、および Applications エンティティを設定します。

（注） NetQoS SuperAgent Master Console の使用と NetQoS SuperAgent エンティティの設定についての詳細は、次の Web サイトを参照してください。http://www.netqos.com

優先順位

表15-5 に、対応するイベントを syslog メッセージの受信者へ送信するときのさまざまな優先順位の詳細を示します。

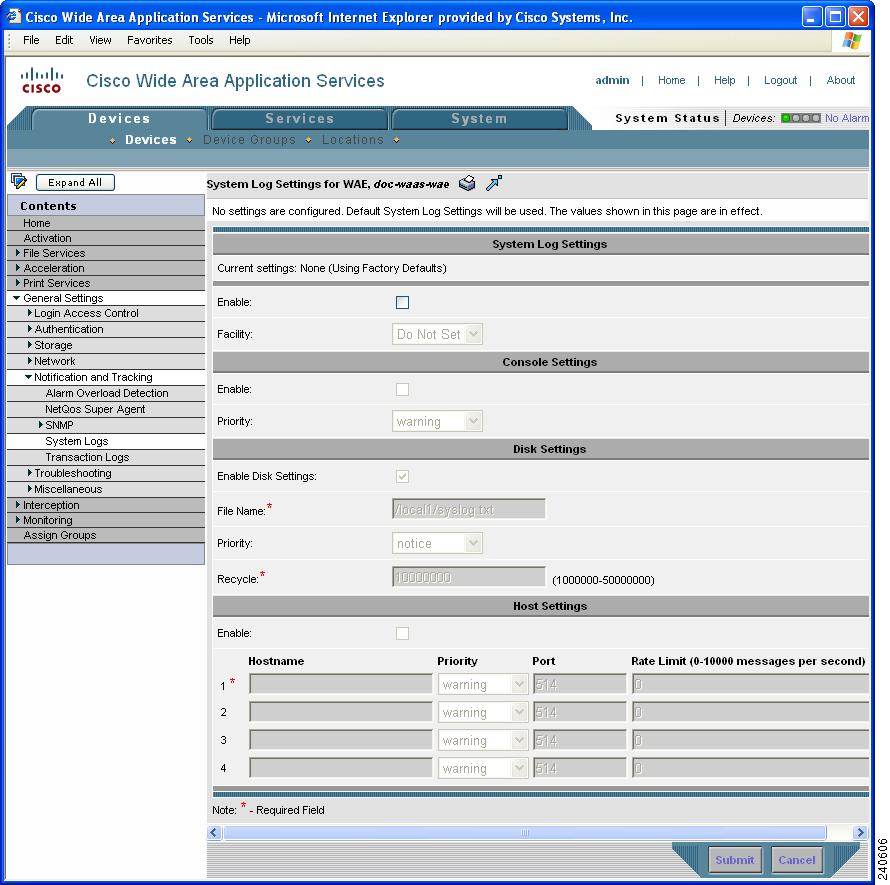

システム ログ機能用の複数のホスト

各 syslog ホストは、異なる優先順位の syslog メッセージを受信できます。WAAS デバイスがさまざまなレベルの syslog メッセージを 4 台の外部 syslog ホストへ送信できるように、異なる syslog メッセージ優先順位コードを持つ異なる syslog ホストを設定できます。たとえば、優先順位コードが「エラー」（レベル 3）のメッセージを IP アドレスが 10.10.10.1 のリモート syslog ホストへ送信し、優先順位コードが「警告」（レベル 4）のメッセージを IP アドレスが 10.10.10.2 のリモート syslog ホストへ送信するように、WAAS デバイスを設定できます。

syslog ホストと別の syslog ホストとの冗長性またはフェールオーバを実現したい場合は、WAAS デバイスに複数の syslog ホストを設定し、設定した各 syslog ホストに同じ優先順位コードを割り当てる必要があります（たとえば、syslog ホスト 1、syslog ホスト 2、および syslog ホスト 3 に「重大」（レベル 2）優先順位コードを割り当てます）。

また、最大 4 台の syslog ホストを設定できるだけでなく、複数のホスト用に次の項目を設定することもできます。

• syslog メッセージをログ ホストへ送信するための WAAS デバイス上のデフォルトのポート番号 514 以外のポート番号。

• syslog メッセージが使用する帯域幅の量を制御するために、リモート syslog サーバへ送信されるメッセージ速度（1 秒あたりのメッセージ数）を制限する syslog メッセージ用のレート リミット。

トランザクション ログ機能の有効化

トランザクション ログ機能を有効にするには、次の手順に従ってください。

ステップ 1 WAAS Central Manager GUI から、 [Devices] > [Devices] または [Devices] > [Device Groups] を選択します。

ステップ 2 システム ログ機能を有効にしたいデバイスまたはデバイス グループの横にある [Edit] アイコンをクリックします。[Device Home] ウィンドウまたは [Modifying Device Group] ウィンドウが表示されます。

ステップ 3 [Contents] ペインで、 [General Settings] > [Notification and Tracking] > [Transaction Logs] を選択します。[Transaction Log Settings] ウィンドウが表示されます（図15-15 を参照）。

図15-15 [Transaction Log Settings] ウィンドウ

ステップ 4 [General Settings] 見出しで、 [TFO Transaction Log Enable] チェック ボックスを選択してトランザクション ログ機能を有効にします。

ウィンドウのフィールドがアクティブになります。

ステップ 5 [Archive Settings] 見出しで、次のフィールドの値を指定します。

• [Max Size of Archive File] ― ローカル ディスクに維持するアーカイブ ファイルの最大サイズ（キロバイト単位）。この値は、ローカル ディスクに維持するアーカイブ ファイルの最大サイズです。範囲は、1000 ～ 2000000 です。デフォルトは、2000000 です。

• [Archive Occurs Every (interval)] ― 作業ログ データをアーカイブ ログに移動し、クリアする周期。

ステップ 6 [Export Settings] セクションで、トランザクション ログ ファイルを FTP サーバへエクスポートするフィールドを設定します。

表15-6 で、[Export Settings] セクションのフィールドについて説明します。

ステップ 7 [Logging Settings] セクションで設定を構成して、リアルタイムのトランザクション ログ機能を設定します。

表15-7 で、[Logging Settings] セクションのフィールドについて説明します。リアルタイムのトランザクション ログ機能の詳細については、「リアルタイムのトランザクション ログ機能」 を参照してください。

ステップ 8 [Submit] をクリックします。

デフォルトまたはデバイス グループ設定を適用したあとでまだ保存されていない変更があると、[Current Settings] 行の横に、「Click Submit to Save」メッセージが赤い色で表示されます。また、 [Reset] をクリックすると、以前の設定に戻すことができます。 [Reset] ボタンは、デフォルトまたはグループ設定を適用して現在のデバイス設定を変更し、まだ変更を送信していない場合だけ表示されます。

変更した設定を保存せずにこのウィンドウを終了しようとすると、変更を送信するように警告するダイアログボックスが表示されます。このダイアログボックスは、Internet Explorer ブラウザを使用している場合のみ表示されます。

CLI からトランザクション ログを有効にし、設定するには、 transaction-logs tfo logging グローバル設定コマンドを使用できます。

トランザクション ログ

sysfs をマウントする位置に応じて、トランザクション ログは、ローカル ディスクの次のいずれかのファイルの作業ログに記録されます。

• \local1\logs\working.log

• \local2\logs\working.log

トランザクション ログ機能を有効にするときは、データをアーカイブ ログへ移動して作業ログをクリアする必要がある周期を指定できます。アーカイブ ログ ファイルは、sysfs をマウントする位置に応じて、ローカル ディスクの\local1\logs\または\local2\logs\ディレクトリに存在します。

複数のアーカイブ ファイルが保存されるため、ファイルがアーカイブされるとき、ファイル名にタイム スタンプが含まれます。ファイルは FTP/SFTP サーバへエクスポートできるため、ファイル名にはこの WAAS デバイスの IP アドレスも含まれます。

アーカイブ ファイル名は、次の形式を使用します。

celog_IPADDRESS_YYYYMMDD_HHMMSS.txt.

リアルタイムのトランザクション ログ機能

認証エラーのような特定のエラーのために、トランザクション ログをリアルタイムで監視できます。リモート syslog サーバへ HTTP トランザクション ログ メッセージを送信すると、HTTP 要求の認証障害について、リモート syslog サーバをリアルタイムで監視できます。このリアルタイムのトランザクション ログ機能を使用すると、HTTP 要求認証エラーのような特定のエラーについて、リアルタイムでトランザクション ログを監視できます。ローカル ファイル システムへの既存のトランザクション ログ機能は、変更されません。

この目的で、伝送プロトコルとして UDP を使用して、トランザクション ログ メッセージをリモート syslog サーバへ送信するように、WAAS デバイスを設定する必要があります。UDP は信頼性の低い伝送プロトコルであるため、syslog ホストへのリモート伝送は信頼性が低く、リモート syslog サーバで受信された syslog メッセージを監視する必要があります。トランザクション ログ モジュールがリモート syslog サーバへメッセージを送信できる速度を制限できます。syslog メッセージの形式は、トランザクション ログ メッセージが syslog メッセージのペイロードになる標準の syslog メッセージ形式です。

リモート syslog サーバへのリアルタイムのトランザクション ログ機能は、トランザクション ログ項目がメッセージ ペイロードになる標準の syslog メッセージ形式を使用します。このようなリアルタイムのトランザクション ログ メッセージのために、新しい syslog エラー ID が定義されています。1 台のリモート syslog ホストへリアルタイムでトランザクション ログ メッセージを送信するように、WAAS デバイスを設定できます。リモート syslog ホストへのトランザクション ログ項目のメッセージ形式は、トランザクション ログ ファイルのメッセージ形式と同じであり、シスコの標準 syslog ヘッダー情報が先行します。

トランザクション ログ モジュール（WAAS デバイス）からリモート syslog ホストへ送信されるリアルタイム syslog メッセージの形式の例を示します。

fac-pri Apr 22 20:10:46 wae-host cache :%WAAS-TRNSLG-6-460012: translog formatted msg

次に、メッセージのフィールドについて説明します。

• fac-pri は、トランザクション ログ メッセージ用の機能パラメータと優先順位が、0 ～ 1023 （0x0000 ～ 0x03FF）の 32 ビット 10 進値（標準 syslog 形式）としてエンコードされることを示します。最下位有効 3 ビットは、優先順位（0 ～ 7）を示し、次の最下位有効 7 ビットは機能（0 ～ 127）を示します。

リアルタイムのトランザクション ログ メッセージがリモート syslog ホストのログに記録されるときにトランザクション ログ モジュールが使用する機能パラメータは、user です。トランザクション ログ機能用に別の機能パラメータを設定しない場合、同じ機能がリモート syslog ホストへ送信されます。リアルタイムのトランザクション ログ メッセージの場合、優先順位フィールドは、常に LOG_INFO に設定されます。

上記の例では、 fac-pri のデフォルト値は 14 （0x000E）で、機能 = ユーザ（LOG_USER （1））、優先順位 = LOG_INFO （6）です。

• メッセージの次のフィールドは、上記の例に示す形式に従う日付です。

• wae-host は、メッセージを送信している WAAS デバイスのホスト名または IP です。

• cache は、メッセージを送信している WAAS デバイス上のプロセスの名前です。

• %WAAS-TRNSLG-6-460012 は、リアルタイムのトランザクション ログ メッセージ用の WAAS デバイス上のシスコ標準形式の syslog ヘッダーです。この ID は、情報メッセージを表す優先順位 6 を示します。

（注） WAAS デバイスのシステム syslog メッセージは、トランザクション ログ用に設定されたリモート syslog ホストとの通信エラーを報告します。これらの syslog メッセージは、エラー メッセージ範囲 %WAAS-TRNSLG-6-460013 to %WAAS-TRNSLG-3-460016 内にあります。最後のエラー メッセージ（%WAAS-TRNSLG-3-460016）は、「6」（情報レベルのメッセージ）の代わりにレベル「3」（エラー レベルのメッセージ）を示しています。情報レベルのメッセージは、レート リミットのためにメッセージが脱落したときに報告され、脱落したメッセージの数が報告されます。

• translog formatted msg は、トランザクション ログ ファイルに現れるトランザクション ログ メッセージです。

（注） リアルタイム syslog メッセージの合計の長さは、1024 文字です。実際のトランザクション ログ項目が 1024 文字を超えると、切り捨てられます。

リモート syslog サーバがこのメッセージをログ ファイルに記録するときの形式は、次のようになります。

Apr 22 20:10:46 wae-host cache :%WAAS-TRNSLG-6-460012:translog formatted msg

wae-host は、リアルタイムのトランザクション ログ メッセージをリモート syslog サーバへ送信する WAAS デバイスのホスト名です。

トランザクション ログ用のホスト設定は、syslog メッセージ用の設定と同じです。ただし、リアルタイム トランザクション ログの場合、メッセージの優先順位を指定する必要がありません。全メッセージは、優先順位 6 （LOG_INFO）に関連付けられています。優先順位に基づいてメッセージを選別する必要はありません。

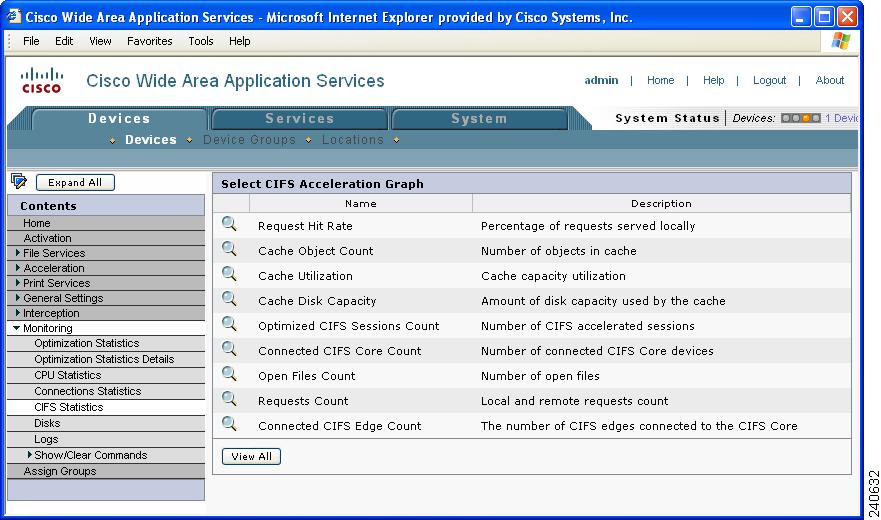

デバイス用のトラフィック統計レポートの表示

WAAS Central Manager GUI を使用すると、特定の WAE デバイス用のトラフィック統計レポートを表示できます。このレポートは、指定した期間でのアプリケーション トラフィックの異なる側面を表示するさまざまな図を提供します。

WAE デバイス用のトラフィック統計レポートを表示するには、次の手順に従ってください。

ステップ 1 WAAS Central Manager GUI から、 [Devices] > [Devices] を選択します。

ステップ 2 レポートを表示したいデバイスの横にある [Edit] アイコンをクリックします。[Device Home] ウィンドウが表示されます。

ステップ 3 [Contents] ペインで、 [Monitoring] > [Optimization Statistics] を選択します。[Application Traffic Statistics] ウィンドウが表示されます。

または、[Device Home] ウィンドウの各図のタイトルにあるリンクをクリックして、[Application Traffic Statistics] ウィンドウを開くこともできます。

ステップ 4 [Chart] ドロップダウン リストから、次のいずれかの図の種類を選択します。

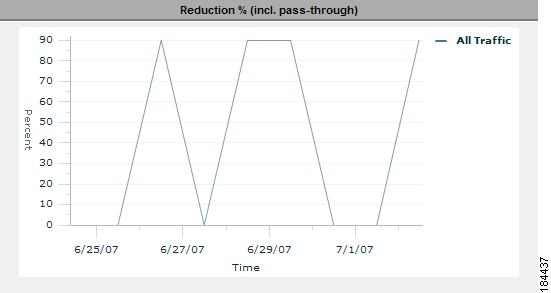

• [Reduction (incl. pass-through)] ― WAAS 最適化手法を使用して WAE デバイスで軽減された合計トラフィックの比率（%）を表示します。この図の合計には、パススルー トラフィックが含まれています。

• [Reduction (excl. pass-through)] ― WAAS 最適化手法を使用して WAE デバイスで軽減された合計トラフィックの比率（%）を表示します。この図の合計には、パススルー トラフィックが含まれていません。

• [Application Traffic Mix] ― WAE デバイスで最大トラフィックを持つ上位 9 つのアプリケーションを表示します。

• [Application Traffic] ― 特定のアプリケーションに関連するトラフィックと WAE デバイスで処理された合計トラフィックを比較できます。

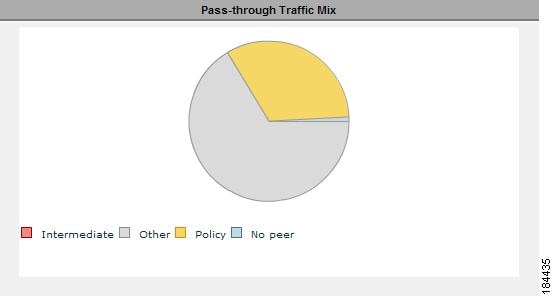

• [Pass-through Traffic Mix] ― トラフィックが最適化されずに WAE デバイスを通過した理由として、最も頻度の高いものを表示します。この図は、すべてのアプリケーション用のまたは 1 つの特定のアプリケーション用のトラフィック統計情報を表示できます。

• [Pass-through Traffic] ― トラフィックが最適化されずに WAE デバイスを通過した理由として、最も頻度の高いものを表示します。この図を使用して、指定した複数のアプリケーション用のトラフィック統計情報を表示できます。

• [Optimized vs. Pass-through Traffic] ― WAE デバイス上の最適化されたトラフィックおよびパススルー トラフィックの量を表示します。この図を使用して、指定した複数のアプリケーション用のトラフィック統計情報を表示できます。表示領域の図は積み重ねグラフです。パススルー トラフィック データは青で示され、オレンジで示す最適化されたデータの上に表示されています（図15-18 を参照）。

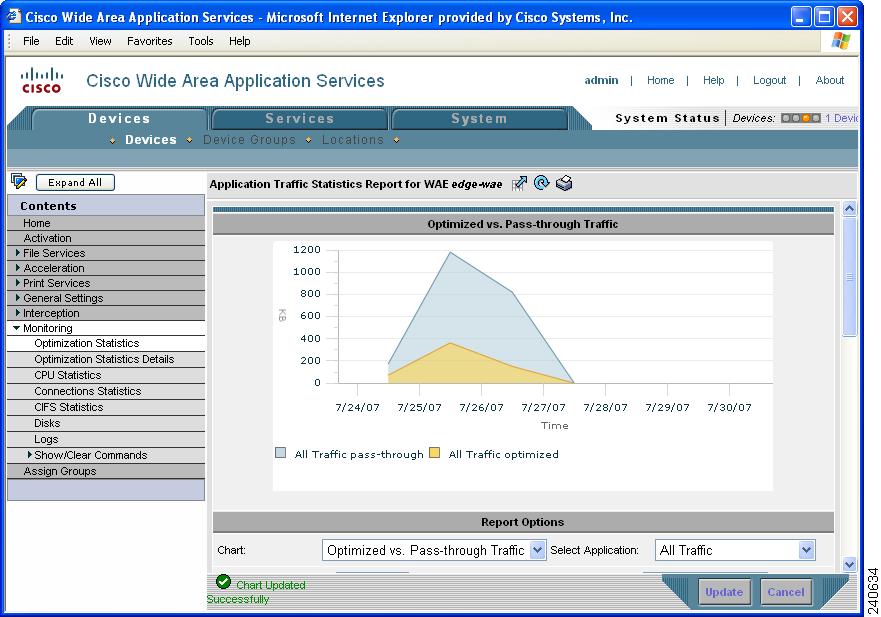

図15-18 Optimized vs. Pass-Through Traffic Graph

ステップ 5 [Chart Size] ドロップダウン リストから、 [Small] 、 [Medium] 、または [Large] を選択します。

ステップ 6 [Time Zone] ドロップダウン リストから、次のいずれかのオプションを選択します。

• [WAE Local Time] ― レポートの時間帯を WAAS デバイスの時間帯に設定します。

• [CM Local Time]（デフォルト） ― レポートの時間帯を WAAS Central Manager の時間帯に設定します。

• [UTC] ― レポートの時間帯を UTC に設定します。

（注） 時間帯を変更しても、グラフにプロットされるデータには影響しません。表示される時間の縮尺だけが、選択した時間帯に基づいて変更されます。

ステップ 7 [Time Frame] ドロップダウン リストから、次のいずれかのオプションを選択します。

• [Last Hour] ― 過去 1 時間のデータを（5 分周期で）表示します。「デフォルトのシステム設定プロパティの変更」に説明されている System.monitoring.collectRate 設定を使用して、この周期を変更できます。

• [Last Day] ― 過去 1 日のデータを（1 時間周期で）表示します。

• [Last Week] ― 過去 1 週間のデータを（1 日周期で）表示します。

• [Last Month] ― 過去 1 か月のデータを（1 日周期で）表示します。

• [Custom] ― 指定した周期でデータを表示します。このオプションを選択したら、提供されるフィールドにレポートの開始日付と終了日付を入力します。また、各フィールドの横にあるカレンダー アイコンをクリックすると、ポップアップ カレンダーから日付を選択できます。

ステップ 8 [Direction] ドロップダウン リストから、次のいずれかのオプションを選択します。

• [Outbound] ― この WAAS デバイスを通じてクライアントから WAN へ流れるトラフィックを含みます。

• [Inbound] ― この WAAS デバイスを通じて WAN からクライアントへ流れるトラフィックを含みます。

• [Bi-directional] ― この WAAS デバイスを通じて LAN から WAN へ流れるトラフィックと WAN から LAN へ流れるトラフィックを含みます。

グラフと概要表に表示されるデータは、選択した方向に関するデータです。

ステップ 9 選択した図に含むアプリケーションを選択します。 表15-8 では、手順 4 で選択した図の種類に基づいてアプリケーションを選択する方法について説明します。

ステップ 10 [Update] をクリックします。選択するレポート オプションに基づいて、新しいレポートが表示されます。

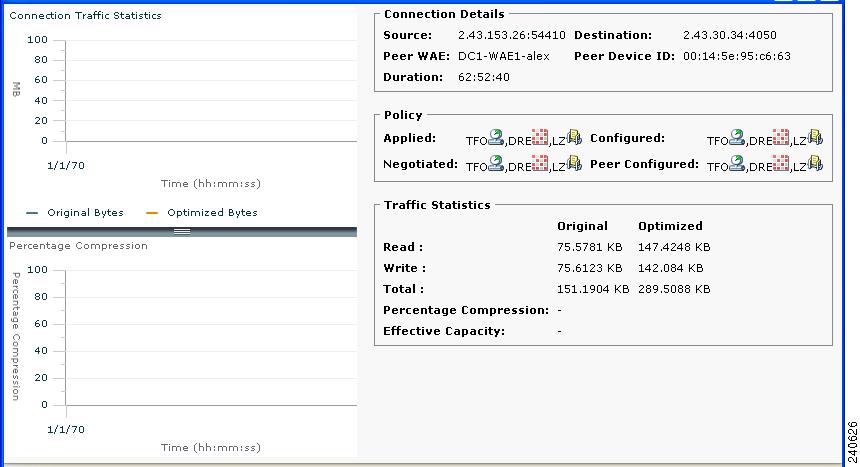

デバイス用のトラフィック統計詳細レポートの表示

トラフィック統計詳細レポートは、特定の WAE デバイスで送信されたトラフィックに関する統計情報を提供します。たとえば、このレポートを使用して、先週最適化されずにデバイスを通過したトラフィックの総量を表示できます。このレポートに提供される多くの統計が、トラフィック統計レポートの図を作成するために使用されます。

デバイス用のトラフィック統計詳細を表示するには、次の手順に従ってください。

ステップ 1 WAAS Central Manager GUI から、 [Devices] > [Devices] を選択します。

ステップ 2 トラフィック統計詳細を表示したいデバイスの横にある [Edit] アイコンをクリックします。[Device Home] ウィンドウが表示されます。

ステップ 3 [Contents] ペインで、 [Monitoring] > [Optimization Statistics Details] を選択します。[Application Traffic Statistics Detail Report] ウィンドウが表示されます。

ステップ 4 [Select Application] ドロップダウン リストから、統計情報を表示したいアプリケーションを選択します。デフォルトでは、すべてのアプリケーション用の統計情報が表示されます。

ステップ 5 [Time Frame] ドロップダウン リストから、次のいずれかのオプションを選択します。

• [Last Hour] ― 過去 1 時間のデータを（5 分周期で）表示します。

• [Last Day] ― 過去 1 日のデータを（1 時間周期で）表示します。

• [Last Week] ― 過去 1 週間のデータを（1 日周期で）表示します。

• [Last Month] ― 過去 1 か月のデータを（1 日周期で）表示します。

• [Custom] ― 指定した周期でデータを表示します。このオプションを選択したら、提供されるフィールドにレポートの開始日付と終了日付を入力します。また、各フィールドの横にあるカレンダー アイコンをクリックすると、ポップアップ カレンダーから日付を選択できます。

ステップ 6 [Direction] ドロップダウン リストから、次のいずれかのオプションを選択します。

• [Outbound] ― この WAAS デバイスを通じてクライアントから WAN へ流れるトラフィックを含みます。

• [Inbound] ― この WAAS デバイスを通じて WAN からクライアントへ流れるトラフィックを含みます。

• [Bi-directional] ― この WAAS デバイスを通じて LAN から WAN へ流れるトラフィックと WAN から LAN へ流れるトラフィックを含みます。

ステップ 7 [Update] をクリックします。

ウィンドウの一番下にあるトラフィック統計情報が、選択に基づいて更新されます。

システム全体のトラフィック統計レポートの表示

初めて WAAS Central Manager GUI にログインすると、[System Home] ウィンドウは、システム全体のトラフィック統計レポートの一部である 2 つの図を表示します（図15-1 を参照）。これらの図には、WAAS ネットワーク内のすべての WAE デバイス用の集計データが含まれています。この項の手順では、システム全体のレポート用のオプションを変更する方法について説明します。

システム全体のトラフィック統計レポート用のオプションを設定するには、次の手順に従ってください。

ステップ 1 WAAS Central Manager GUI から、右上部にある [Home] アイコンをクリックします。[System Home] ウィンドウが表示されます

ステップ 2 表示された 2 つのレポート図のいずれかの上にあるタイトルをクリックし、レポート オプションを変更します。

[System-Wide Application Traffic Statistics Report] ウィンドウが表示されます。このウィンドウには、レポート パラメータが表示されます。オプションでは、異なるレポートを選択したり、レポートのタイム フレームやサイズなど、レポートの基本プロパティを変更したりできます。

ステップ 3 [System-Wide Application Traffic Statistics Report] ウィンドウの [Chart] ドロップダウン リストから、次の図のタイプの 1 つを選択します。

• [Reduction (incl. pass-through)] ― WAAS 最適化手法を使用して WAAS ネットワーク全体で軽減された合計トラフィックの比率（%）を表示します。この図の合計には、パススルー トラフィックが含まれています。

• [Reduction (excl. pass-through)] ― WAAS 最適化手法を使用して WAAS ネットワーク全体で軽減された合計トラフィックの比率（%）を表示します。この図の合計には、パススルー トラフィックが含まれていません。

• [Application Traffic Mix] ― WAAS ネットワーク全体で最大トラフィックを持つ上位 9 つのアプリケーションを表示します。

• [Pass-through Traffic Mix] ― トラフィックが最適化されずに WAE ネットワークを通過した理由として、最も頻度の高いものを表示します。この図は、すべてのアプリケーション用のまたは 1 つの特定のアプリケーション用のトラフィック統計情報を表示できます。

これらのレポートの例については、「トラフィック統計レポート内の図」を参照してください。

ステップ 4 [Chart Size] ドロップダウン リストから、 [Small] 、 [Medium] 、または [Large] を選択します。

ステップ 5 [Time Zone] ドロップダウン リストから、次のいずれかのオプションを選択します。

• [CM Local Time]（デフォルト） ― レポートの時間帯を WAAS Central Manager の時間帯に設定します。

• [UTC] ― レポートの時間帯を UTC に設定します。

（注） 時間帯を変更しても、グラフにプロットされるデータには影響しません。表示される時間の縮尺だけが、選択した時間帯に基づいて変更されます。

ステップ 6 [Time Frame] ドロップダウン リストから、次のいずれかのオプションを選択します。

• [Last Hour] ― 過去 1 時間のデータを（5 分周期で）表示します。

• [Last Day] ― 過去 1 日のデータを（1 時間周期で）表示します。

• [Last Week] ― 過去 1 週間のデータを（1 日周期で）表示します。

• [Last Month] ― 過去 1 か月のデータを（1 日周期で）表示します。

• [Custom] ― 指定した周期でデータを表示します。このオプションを選択したら、提供されるフィールドにレポートの開始日付と終了日付を入力します。また、各フィールドの横にあるカレンダー アイコンをクリックすると、ポップアップ カレンダーから日付を選択できます。

ステップ 7 レポートに含むアプリケーションを選択します。

手順 3 で Reduction レポートの 1 つを選択した場合は、ページの一番下に表示されるアプリケーションのリストから含めたい各アプリケーションの横にあるチェックボックスを選択します。すべてのアプリケーションを含めるには、アプリケーション リストの上にある [All] をクリックします。

手順 3 で Pass-through Traffic Mix レポートを選択した場合は、[Application] ドロップダウン リストを使用して、レポートに含めたいアプリケーションを選択します。このドロップダウン リストは、[Pass-through Traffic Mix] レポートにのみ使用できます。すべてのアプリケーションを含むには、[Application] ドロップダウン リストから [All Traffic] を選択します。

手順 3 で Application Traffic Mix レポートを選択した場合は、レポートが最大トラフィックを持つ上位 9 つのアプリケーションを自動的に表示します。このレポートに含む特定のアプリケーションを選択することはできません。

ステップ 8 [Update] をクリックします。選択したレポート オプションに基づいて、新しいレポートが表示されます。

トラフィック統計レポート内の図

この項では、トラフィック統計レポート内の次の図について説明し、それぞれの図の例を示します。

• [Application Traffic Mix] 図

• [Pass-through Traffic Mix] 図

• [Traffic Reduction] 図

[Application Traffic Mix] 図

[Application Traffic Mix] 図の各セクションは、ネットワークまたはデバイスでの合計トラフィックの比率（%）としてアプリケーションを表示します。デフォルトでは、最大比率（%）のトラフィックを持つ上位 9 つのアプリケーションが表示されます。分類されず、監視されないアプリケーションは、[Other] カテゴリにまとめて分類されます。

図15-19 に、この図の例を示します。この例では Backup アプリケーションが、ネットワークまたはデバイス上の最大トラフィックを占めています。

図15-19 [Application Traffic Mix] 図

[Pass-through Traffic Mix] 図

[Pass-through Traffic Mix] 図は、トラフィックが最適化されずにネットワークまたはデバイスを通過した理由として、最も頻度の高いものを表示します。WAAS デバイスは、次の理由でトラフィックを最適化せずに通過させます。

• No peer ― WAN 経由のトラフィックを最適化するには、少なくとも 2 台の WAAS デバイスが必要です。トラフィックのルートに沿ってただ 1 台の WAAS デバイスしか存在しない場合は、最適化に参加するピア WAAS デバイスが存在しないため、トラフィックは最適化されません。

• Policy ― アプリケーション ポリシーが、トラフィックを最適化せずにネットワークを通過させる必要があることを規定しています。アプリケーション ポリシーを作成し、設定する方法については、「新しいトラフィック アプリケーション ポリシーの作成」を参照してください。

• Intermediate ― 最適化された接続に参加する他の 2 台の WAE の間に WAE が存在するとき、中央の WAE を通過するトラフィックが最適化されずに通過します。

• Other ― WAAS デバイスの過負荷、非対称ルーティング、ブラックリスト、その他いくつかの理由で最適化されていないトラフィック。

図15-20 に、この図の例を示します。この例では、トラフィックが最適化されずに通過する理由として最も頻度の高いものは、WAE に存在するアプリケーション ポリシーによるものです。

図15-20 [Pass-through Traffic Mix] 図

[Traffic Reduction] 図

[Traffic Reduction] 図は、WAAS 最適化手法を使用してネットワークまたはデバイスで軽減された合計トラフィックの比率（%）を表示します。このレポートにパススルー トラフィックを含めるか、パススルー トラフィックを除外するかを選択できます。パススルー トラフィックを含める場合、パススルー トラフィックは最適化されない（軽減されない）ため、合計比率（%）が少なくなります。

図15-21 に、この図の例を示します。この例では、合計ネットワーク トラフィックが、5 日間にわたって 1 日あたり 85% 軽減されています。レポートの最終日には、合計ネットワーク トラフィックが約 30% 軽減されています。

図15-21 軽減比率レポート（パススルー トラフィックを含む）
