Cisco Wide Area Application Services コンフィギュレーション ガイド ソフトウェア バージョン 5.2.1

[Control] オプション

[Control] オプションは、次のタブを表示します。

• [Components]：各 WAE コンポーネントの動作ステータスを表示できます。任意のコンポーネントを起動、停止、および再起動できます。詳細については、「コンポーネントの起動と停止」を参照してください。

• [Registration]：WAAS Central Manager で WAE を登録したり、WAE の登録を解除したりできます。詳細については、「WAE の登録と登録解除」を参照してください。

• [Backup]：WAE 設定ファイルをダウンロードして保存し、必要に応じてこれらのファイルを WAE に復元できます。詳細については、「設定ファイルのバックアップ」および「設定ファイルの復元」を参照してください。

コンポーネントの起動と停止

[Components] タブを使用すると、どのコンポーネントが動作していて、どのコンポーネントが動作していないかを表示し、コンポーネントを起動、停止、および再起動できます。

このタブから [Refresh] をクリックすると、各コンポーネントのステータスをアップデートし、WAE Device Manager インターフェイスをアップデートして、WAAS Central Manager GUI からデバイスに行った最近の変更を反映できます。たとえば WAE Device Manager にログインするとき、デバイスを透過的 CIFS アクセラレータに設定すると、[Refresh] をクリックするか、再び WAE Device Manager にログインするまで、この変更は反映されません。

（注） コンポーネントが動作していない場合、そのほとんどの設定をオフラインで実行できます。ただし、コンポーネントに行った設定変更は、再起動するまで反映されません。

（注） デバイスが WAAS Central Manager に登録されていない場合は、コンポーネントを起動または停止しないでください。

コンポーネントを起動および停止するには、次の手順に従ってください。

ステップ 1 [Cisco WAE Control] ウィンドウの [Components] タブで、アクティブにしたいコンポーネントを選択し、[Start] をクリックします。

数秒後に図 11-3 に示されたように、選択したコンポーネントの横に、そのステータスが動作中であることを示す緑色のチェックマーク が表示されます。

図 11-3 [Components] タブ：コンポーネントの起動

• コンポーネントを停止するには、リストからコンポーネントを選択し、[Stop] をクリックします。

数秒後に、選択したコンポーネントの横に、動作していないことを示す赤色の が表示されます。

• WAE コンポーネントを再起動するには、リストからコンポーネントを選択し、[Restart] をクリックします。

• WAE コンポーネントの現在の状態を表示するには、[Refresh] をクリックします。

WAE の登録と登録解除

[Registration] タブを使用すると、指定した WAAS Central Manager に WAE を登録したり、WAE の登録を解除したりできます。WAE を登録すると、WAAS Central Manager GUI から WAE を表示し、管理できます。

WAE を登録するには、次の手順に従ってください。

ステップ 1 [Cisco WAE Control] ウィンドウで、[Registration] タブをクリックします （図 11-4 を参照）。

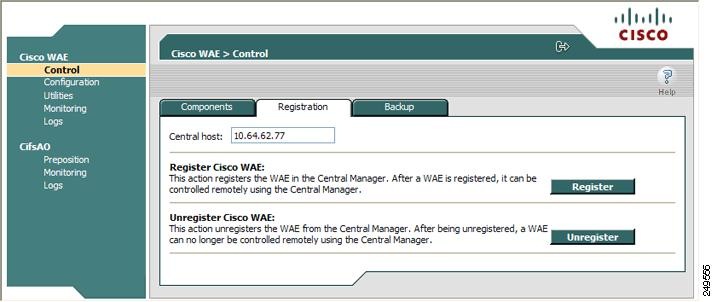

図 11-4 [Cisco WAE Control]：[Registration] タブ

ステップ 2 [Central Host] フィールドで、WAAS Central Manager のアドレスが表示されることを確認します。このフィールドにアドレスが表示されない場合、WAE は Central Manager に登録されていません。

ステップ 3 [Register] をクリックして、WAE を登録します。

「Registration will update the WAE properties in the WAAS Central Manager.Are you sure?」というメッセージが表示されます。[OK] をクリックします。成功すると、「Appliance registered successfully」メッセージが表示されます。

ステップ 4 [Unregister] をクリックして、Cisco WAE の登録を解除します。

成功すると、「Appliance unregistered successfully」メッセージが表示されます。

（注） WAE の登録を解除すると、WAAS Central Manager GUI で WAE に対して定義されているすべてのポリシーが削除されます。

設定ファイルのバックアップ

[Backup] タブを使用すると、WAE の設定ファイルをバックアップおよび復元できます。

WAE 設定をバックアップするには、次の手順に従ってください。

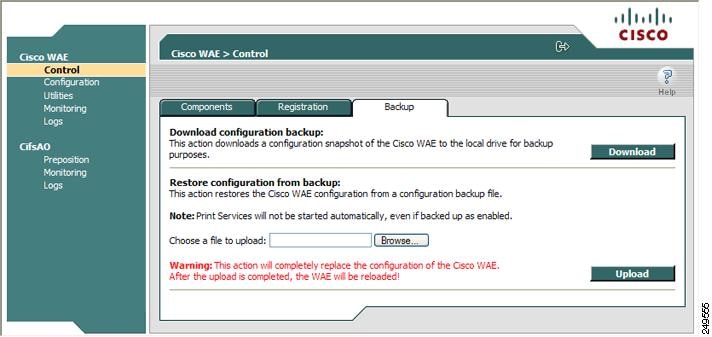

図 11-5 [Cisco WAE Control]：[Backup] タブ

ステップ 2 [Download configuration backup] 領域で、[Download] をクリックします。

ステップ 3 [File Download] ウィンドウで、[Save] をクリックします。

ステップ 4 [Save As] ウィンドウで、ファイルを保存したい位置まで移動します また、ファイル名を変更することもできます。

ステップ 5 [Save] をクリックします。

WAE 設定ファイルが、選択した送信先フォルダへダウンロードされ、1 つの圧縮ファイルで保存されます。

バックアップからファイルを復元する方法については、「設定ファイルの復元」を参照してください。

設定ファイルの復元

[Backup] タブを使用すると、WAE の設定ファイルを復元できます。設定を復元すると、WAE はバックアップを実行する前の状態へ戻ります。

設定ファイルを復元するには、次の手順に従ってください。

ステップ 1 [Restore configuration from backup] 領域から、[Browse] をクリックして、復元したいバックアップ ファイルの位置までナビゲートします。

ステップ 2 [Upload] をクリックして、選択した設定ファイルを復元します。

（注） アップロードが完了すると、WAE がリロードされます。

[Configuration] オプション

[Cisco WAE] メニュー項目の [Configuration] オプションは、次のタブを表示します。

• [SNMP]：WAE でイベント MIB とロギング トラップを有効にできます。詳細については、「SNMP 設定の構成」を参照してください。

• [Networking]：デバイスの初期設定時に定義された WAE 設定（『 Cisco Wide Area Application Services Quick Configuration Guide 』を参照）を表示できます。詳細については、「ネットワーク設定の表示」を参照してください。

• [Notifier]：WAE によりアラートが生成されたときに通知を送信する電子メール アドレスを定義できます。詳細については、「通知設定の定義」を参照してください。

SNMP 設定の構成

[SNMP] タブを使用すると、Cisco WAE で SNMP 設定を構成できます。SNMP 設定を構成するには、[Configuration] ウィンドウの [SNMP] タブをクリックします。[SNMP] タブが表示されます （図 11-6 を参照）。

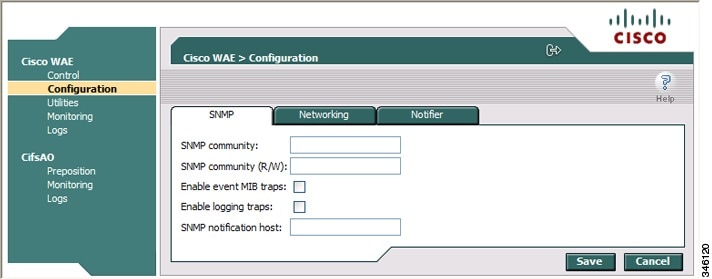

図 11-6 [WAE Configuration]：[SNMP] タブ

このタブでは、次の設定を構成できます。

• [SNMP community]：WAE の SNMP エージェントにアクセスするときに認証用のパスワードとして使用する、読み取りアクセス用の SNMP コミュニティ ストリングを設定します。

• [SNMP community (R/W)]：WAE の SNMP エージェントにアクセスするときに認証用のパスワードとして使用する、読み取りまたは書き込みアクセス用の SNMP コミュニティ ストリングを設定します。

• [Enable event MIB traps]：WAE は、[SNMP notification host] フィールドに指定された SNMP ホストにイベント MIB トラップを送信できます。

• [Enable logging traps]：デバイスのロギング トラップを有効にします。

• [SNMP notification host]：WAE が MIB およびロギング トラップをホストへ送信できるように、SNMP ホストの IP アドレスまたはホスト名を入力します。

このページで変更を行ったあとで [Save] をクリックするか、[Cancel] をクリックして変更を取り消します。

ネットワーク設定の表示

[Networking] タブを使用すると、WAE と LAN 間の接続パラメータを表示できます。

[Networking] タブには、次の情報が含まれます。

• [Machine name]：WAE のホスト名

• [DHCP]：ネットワークで DHCP サーバが使用できるかどうか

• IP Address

• Net mask

• Default Gateway

• DNS Server 1

• DNS Server 2

• Domain Name

• MAC Address

• Time Zone

通知設定の定義

[Notifier] タブでは、WAE によりアラートが生成されたときに通知を送信する電子メール アドレスを定義できます。

通知設定を定義するには、次の手順に従ってください。

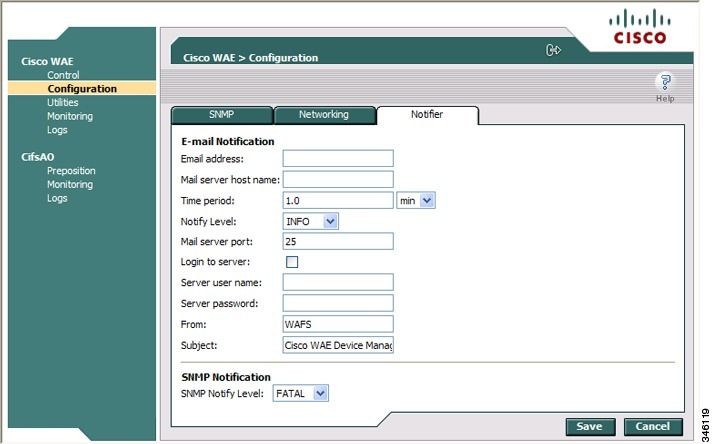

図 11-7 [Notifier] タブ

ステップ 2 [Email address] フィールドに、この WAE に関する通知を送信するアドレスを入力します。

ステップ 3 [Mail server host name] フィールドに、メール サーバ ホストの名前を入力します。

ステップ 4 [Time period] フィールドに、電子メールを送信するまでに通知を収集する時間を入力し、ドロップダウン リストから関連する時間単位（[min] または [sec]）を選択します。

ステップ 5 [Notify Level] ドロップダウン リストから、通知を生成するための最小イベント重大度を選択します。

ステップ 6 [Mail server port] フィールドに、メール サーバに接続するためのポート番号を入力します。

ステップ 7 通知を送信するために WAE がメール サーバにログインする必要がある場合は、[Login to server] チェックボックスを選択します。このオプションを選択すると、追加フィールドが有効になります。

ステップ 8 [Server username] フィールドに、この電子メール サーバにアクセスするためのユーザ名を入力します。

ステップ 9 [Server password] フィールドに、この電子メール サーバにアクセスするためのパスワードを入力します。

ステップ 10 [From] フィールドに、各電子メール通知の [From] フィールドに表示する文面を入力します。

ステップ 11 [Subject] フィールドに、各電子メール通知の件名として表示する文面を入力します。

ステップ 12 [SNMP Notify Level] ドロップダウン リストから、SNMP 通知を生成するための最小イベント重大度を選択します。

ステップ 13 [Save] をクリックします。

[Utilities] オプション

[Utilities] オプションは、次のタブを表示します。

• [Support]：サポート目的で WAE データを外部の場所にダンプできます。詳細については、「サポート ユーティリティの実行」を参照してください。

• [WAFS Cache Cleanup]：CIFS（WAFS）キャッシュからすべてのファイルを削除できます。詳細については、「Cache Cleanup ユーティリティの実行」を参照してください。このオプションは、この WAAS デバイスで透過的 CIFS アクセラレータを有効にした場合にだけ表示されます。

• [File Server Rename]：CIFS（WAFS）キャッシュ内のファイル サーバの名前を変更できます。詳細については、「File Server Rename ユーティリティの実行」を参照してください。このオプションは、この WAAS デバイスで透過的 CIFS アクセラレータを有効にした場合にだけ表示されます。

サポート ユーティリティの実行

[Support] タブには、デバイスで実行されている WAAS ソフトウェア バージョンおよびビルド番号を含む WAE に関する製品情報が表示されます。

[Support] タブでは、さまざまなコンポーネントの設定ログ ファイルを含めて、WAE の現在の状態とその動作のスナップショットを提供するシステム レポートをダウンロードすることもできます。サポートが必要な場合は、このレポートをシスコ テクニカルサポート（TAC）に送信できます。

（注） システム レポート全体をダウンロードすると、WAE のパフォーマンスに影響する場合があります。そのため、ピーク時間を避けてシステム レポートをダウンロードするか、レポートの日付範囲を制限することを推奨します。

システム レポートをダウンロードするには、次の手順に従ってください。

[Support] ウィンドウが表示されます （図 11-8 を参照）。

図 11-8 [Utilities]：[Support] タブ

ステップ 2 [System Report] 領域で、次のオプション ボタンのいずれかを選択します。

• [Full]：システム レポート全体をダウンロードします。

• [Specify Date]：指定した日付範囲のレポートをダウンロードします（デフォルト値は過去 7 日間）。

ステップ 3 [Estimate size] をクリックして、レポートのサイズを表示します。

レポートの実際のサイズが見積りと異なる場合があります。見積りサイズが大きい場合は、日付範囲を狭くするか、レポートを分断して、WAE の負荷を最小限に抑えることができます。

ステップ 4 [Download] をクリックします。

レポートをダウンロードすると、デバイス上のすべてのサービスのパフォーマンスに影響を与えることを通知するメッセージが表示されます。

ステップ 5 [OK] をクリックして、収集プロセスを開始します。

ステップ 6 [File Download] ウィンドウで、[Save] をクリックします。

ステップ 7 [Save As] ウィンドウで、ファイルを保存したい位置まで移動します （ファイル名を変更することもできます）。[Save] をクリックします。ファイルが tar gzip 形式で保存されます。

Cache Cleanup ユーティリティの実行

[WAFS Cache Cleanup] タブを使用すると、CIFS デバイス キャッシュからすべてのファイルを削除できます。このタブは、この WAAS デバイスで透過的 CIFS アクセラレータを有効にした場合にだけ表示されます。

Cache Cleanup ユーティリティを実行するには、次の手順に従ってください。

ステップ 1 [Utilities] ウィンドウで、[WAFS Cache Cleanup] タブをクリックします。[WAFS Cache Cleanup] ウィンドウが表示されます

ステップ 2 [Run] をクリックして、キャッシュ内容を消去します。

File Server Rename ユーティリティの実行

[File Server Rename] タブを使用すると、WAAS デバイスで特定のファイル サーバ名のすべてのリソース用のリソース位置を変更できます。この機能により、CIFS キャッシュ内のファイルのファイル サーバ名が変更されます。このタブは、この WAAS デバイスで透過的 CIFS アクセラレータを有効にした場合にだけ表示されます。

File Server Rename ユーティリティを実行するには、次の手順に従ってください。

ステップ 1 CifsAO コンポーネントが動作している場合は、「コンポーネントの起動と停止」の説明に従って停止させてください。

ステップ 2 [Utilities] ウィンドウで、[File Server Rename] タブをクリックします。

ステップ 3 [Current File Server name] フィールドに、現在の名前を入力します。

ステップ 4 [New File Server name] フィールドに新しい名前を入力し、[Run] をクリックして新しい名前を有効にします。

（注） [New File Server name] フィールドに、別の既存のキャッシュされるファイル サーバ名を指定しないでください。既存の名前を新しい名前として指定すると、このファイル サーバのキャッシュされた内容が、名前を変更するファイル サーバのキャッシュされた内容で上書きされます。

[Preposition] オプション

[Preposition] オプションを使用すると、WAAS Central Manager GUI で作成された事前配置ポリシーの詳細と現在の状態を表示できます。これらのポリシーは、事前に設定したスケジュールに従って、どのファイルを事前に WAAS デバイス キャッシュに配置するかを定義します。事前配置を使用すると、システム管理者は、ピーク時間外に、頻繁にアクセスされる大型のファイルを戦略的にネットワーク エッジに配置できるため、効率が上がり、エンド ユーザがそれらのファイルに初めてアクセスする場合でも迅速にアクセスできるようになります。

事前配置するファイルを含むルート ディレクトリ、各ポリシーのスケジュール、各ポリシーの最新の作業のステータスなどの情報を表示できます。また、各ポリシーの詳細な作業履歴を表示し、進行中の任意の作業を手動で停止できます。

このデバイス用の事前配置ポリシーを表示するには、次の手順に従ってください。

ステップ 1 ナビゲーション領域で、[Preposition] をクリックします。

[CifsAO] > [Preposition] ウィンドウが表示されます （図 11-9 を参照）。

図 11-9 CifsAO [Preposition] ウィンドウ

[Preposition] ウィンドウには、CIFS Edge デバイスに割り当てられたすべての事前配置ポリシーを表示するテーブルがあります。各ポリシーについて、次の情報が表示されます。

• [ID]：選択したポリシーの ID 番号。

• [Description]：ポリシーに割り当てられている説明的な名前。

• [Root Directory]：事前に配置する内容の元のディレクトリ。

• [Schedule]：ポリシーに定義されたスケジュール。

• [Started]：システムでこのポリシーが最後に呼び出された日時。

• [Duration]：最後の作業の経過時間。

• [Status]：[Refresh] ボタンがクリックされるたびにアップデートされるポリシーの現在の状態。ポリシーで定義されている作業が現在実行されている場合、そのステータスは In Progress になります。進行中の事前配置作業を停止することができます。

• [Termination reason]：ポリシーが停止した理由。

ステップ 2 詳細な作業履歴（選択したポリシーの反復）を表示するには、表からポリシーを選択し、[View] をクリックします。

[Preposition Task Details] ウィンドウが表示されます （図 11-10 を参照）。

図 11-10 [Preposition Task Details]

[Preposition Policy] ウィンドウの上部には、選択したポリシーに関する次の詳細が表示されます。

• [Create Date]：ポリシーが作成された日時。

• [Last Modified]：ポリシーが最後に変更された日付。

• [Total size]：事前に配置するファイルの合計サイズに設定された制限値（存在する場合）。

• [Min file size]：ポリシーの影響を受けるルート ディレクトリ（および事前配置ポリシーに含まれるサブディレクトリ）内のファイルの最小サイズ。

• [Max file size]：ポリシーの影響を受けるルート ディレクトリ（および事前配置ポリシーに含まれるサブディレクトリ）内のファイルの最大サイズ。

• [Perform on]：選択した位置から事前に配置するファイル（最後の事前配置後に変更されたファイル、定義された時間内に変更されたファイル、またはすべてのファイル）。

[Preposition Policy] ウィンドウの下部には、選択したポリシーで実行された最新の作業（最大で最後の 10 反復）が表示された、次の情報を含む表が含まれています。

• [Total data]：ポリシーにより転送されるデータの合計量。

• [# matching files]：ポリシーの定義済みフィルタと一致するファイルの数。

• [Amount copied]：ポリシーの最後の実行でコピーされたデータの合計量 （ポリシーが現在処理中である場合や、処理に設定された時間制約などのためにポリシーが完了しなかった場合、この量は、[Total data] フィールドに表示される量より少ない場合があります）。

• [# files copied]：ポリシーの最後の実行でコピーされたファイルの数。

• [Throughput]：ポリシーで達成されたスループット（Kbps 単位）。

• [Termination reason]：ポリシーが停止した理由（重要な場合）。ポリシーは、時間的、空間的制約で停止したり、管理者が手動で停止する場合があります。

ステップ 3 [Close] をクリックして、[Policies] ウィンドウへ戻ります。

（注） [Policies] ウィンドウに表示される情報をアップデートするには、[Refresh] をクリックします。

事前配置作業の停止

進行中の事前配置作業を任意の時点で停止することができます。事前配置作業を停止しても、作業を生成した事前配置ポリシーは削除されません。システムは、次のスケジュール時間になると、ポリシーに記述された作業を実行します。

（注） デバイスが WAAS Central Manager に登録されていない場合は、事前配置作業を停止しないでください。

事前配置作業を停止するには、次の手順に従ってください。

ステップ 1 [Policies] ウィンドウで、ステータスが In Progress のポリシーを選択し、[Terminate] をクリックします。確認用のメッセージが表示されます。

ステップ 2 [Yes] をクリックして作業を停止します。[View] をクリックして [Preposition Policy] ウィンドウを表示すると、作業履歴を表示する表に、最後の作業が管理者によって停止されたことを示すメッセージが含まれます。

グラフのモニタリング

WAAS ソフトウェアは、モニタ統計ごとに 4 つの履歴グラフを生成します。各グラフは、次のように、選択したデータの異なる時間範囲を表します。

• [Daily]：過去 24 時間のデータを表示します。各データ点は、平均 5 分を表します。

• [Weekly]：過去 7 日間のデータを表示します。各データ点は、平均 30 分を表します。

• [Monthly]：過去 5 週間のデータを表示します。各データ点は、平均 2 時間を表します。

• [Yearly]：過去 12 か月のデータを表示します。各データ点は、平均 1 日を表します。

これらのグラフの下に、それぞれの時間範囲での最大値とモニタされる統計値の現在の値も表示されます。

表示オプション

コンポーネントに使用できるすべてのモニタ対象統計情報に関する日別グラフの索引ウィンドウを表示したり、特定の統計情報（キャッシュ使用率など）に関する 4 つの履歴グラフを同時に表示したりできます。

図 11-11 に、ユーザが索引グラフを表示することを選択したときの画面の例を示します。

図 11-11 索引グラフ画面の例

ヒント 索引ウィンドウの各グラフは、リンクとして機能します。グラフをクリックすると、選択した統計情報に関する 4 つの履歴グラフすべてが表示されます。たとえば、索引グラフ ウィンドウで [Request Optimization] グラフをクリックすると、日、週、月、および年間の Request Optimization 履歴グラフが表示されます。ブラウザで [Back] ボタンをクリックすると、索引グラフへ戻ります。

図 11-12 に、ユーザが特定の統計情報に関する履歴グラフを表示することを選択したときの画面の例を示します。

図 11-12 履歴グラフ ウィンドウの例

（注） ブラウザの [Print] コマンドを使用すると、グラフを印刷できます。

Cisco WAE コンポーネントのモニタリング

Cisco WAE コンポーネント用の [Monitoring] オプションは、WAE でモニタされる統計情報の表を表示します。この表から、WAE の中央処理装置（CPU）の使用率とディスク ドライブの使用率を示す履歴グラフを表示できます。

CPU 使用率は、CPU が使用する帯域幅と使用できる合計帯域幅の比率です。数値は、% で表示されます。ディスク ドライブの使用率は、すべてのディスク ドライブで使用されているディスク容量と使用できる合計ディスク容量の比率です。この数値も、% で表示されます。

WAE コンポーネントをモニタするには、次の手順に従ってください。

[Cisco WAE Monitoring] ウィンドウが表示されます （図 11-13 を参照）。

図 11-13 [Cisco WAE Monitoring] ウィンドウ

ステップ 2 次のいずれかを実行します。

• 表示したい統計情報を（その行をクリックして）選択し、[View] をクリックして、その統計情報に関する履歴グラフを含むポップアップ ウィンドウを表示します。

• [View All] をクリックして、WAE コンポーネントの両方の統計情報に関する日別グラフを含む索引ウィンドウを表示します。

透過的 CIFS アクセラレータのモニタリング

[Monitoring] オプションは、次のタブを表示します。

• [CIFS]：CIFS プロトコルと選択されたデバイスのステータスに関するデータを表示します。

• [Cache]：デバイス キャッシュに関するデータを表示します。

• [Graphs]：デバイスで利用できるグラフのリストを表示します。

（注） [CIFS] タブと [Cache] タブに表示される SNMP パラメータは、特殊な MIB ファイルに含まれます。

透過的 CIFS アクセラレータをモニタするには、次の手順に従ってください。

[Monitoring] ウィンドウが表示され、[CIFS] タブが表示されます。

[CIFS] タブは、次の CIFS 関連情報を表示します。

• [Total Time Saved]：CIFS アクセラレーションによって節約された時間の合計。

• [Total KBytes read]：クライアントが CIFS プロトコルを使用してこのデバイスから読み取ったキロバイト総数（キャッシュ経由とリモートの両方）。

• [Total KBytes written]：クライアントが CIFS プロトコルを使用してこのデバイスに書き込んだキロバイト総数。

• [Remote requests count]：WAN 経由でリモート転送されたクライアント CIFS 要求の総数。この統計情報の名前は、履歴グラフを表示するために使用できるリンクです（最初に [Graphs] タブに移動する必要はありません）。これらのグラフには、ローカル要求も表示されます。

• [Local requests count]：このデバイスによりローカルで処理されたクライアント CIFS 要求の総数。この統計情報の名前は、履歴グラフを表示するために使用できるリンクです（最初に [Graphs] タブに移動する必要はありません）。これらのグラフには、リモート要求も表示されます。

• [Total remote time]：このデバイスが WAN 経由でリモート送信されたすべてのクライアント CIFS 要求を処理するのにかかった合計時間（ミリ秒単位）。

• [Total local time]：このデバイスがローカルに処理されたすべてのクライアント CIFS 要求を処理するのにかかった合計時間（ミリ秒単位）。

• [Connected sessions count]：このデバイスに接続されている CIFS セッションの総数。この統計情報の名前は、日、週、月、および年間のグラフを表示するために使用できるリンクです（最初に [Graphs] タブへ進む必要がありません）。

• [Open files count]：このデバイスで開いている CIFS セッションの総数。この統計情報の名前は、日、週、月、および年間のグラフを表示するために使用できるリンクです（最初に [Graphs] タブへ進む必要がありません）。

• [CIFS Command Statistics]：CIFS コマンドの統計情報の表。要求の総数、リモート要求数、非同期要求数、ローカルに処理された各要求をこのデバイスで処理した平均時間（ミリ秒単位）、WAN 経由でリモート送信された各要求をこのデバイスで処理した平均時間（ミリ秒単位）を、コマンド タイプごとに表で示します。

CIFS 統計情報をリセットするには、表の下の [Reset CIFS Statistics] ボタンをクリックします。

ステップ 2 [Cache] タブをクリックします。

[Cache] タブは、次の情報を表示します。

• [Maximum cache disk size]：CIFS デバイス キャッシュに割り当てられた最大ディスク容量（GB 単位）。

• [Current cache disk usage]：CIFS デバイス キャッシュで現在使用されているディスク容量（KB 単位）。この統計情報の名前は、履歴グラフを表示するために使用できるリンクです（最初に [Graphs] タブに移動する必要はありません）。

• [Maximum cache resources]：CIFS デバイス キャッシュで許可されるリソース（ファイルとディレクトリ）の最大数。

• [Current cache resources]：CIFS デバイス キャッシュに現在含まれているリソースの数。この統計情報の名前は、履歴グラフを表示するために使用できるリンクです（最初に [Graphs] タブに移動する必要はありません）。

• [Evicted resources count]：デバイスが起動してからキャッシュから除去されたリソースの数。

• [Last eviction time]：キャッシュから最後に除去された日時。

• [Cache size high watermark]：CIFS デバイスでリソースの除去を開始するディスク使用率（%）。

• [Cache size low watermark]：CIFS デバイスでリソースの除去を停止するディスク使用率（%）。

• [Cache resources high watermark]：CIFS デバイスでリソースの除去を開始する合計キャッシュ リソースの比率（%）。

• [Cache resources low watermark]：CIFS デバイスでリソースの除去を停止する合計キャッシュ リソースの比率（%）。

• [Last evicted resource age]：最後に除去されたリソースが CIFS デバイス キャッシュに存在した時間。

• [Last evicted resource access time]：最後に除去されたリソースが最後にアクセスされた日時。

WAE ログ

次の項の説明に従って、各ログ ファイルに表示する内容を設定し、ファイルにログをローカルに保存できます。

• 「表示基準の設定」

• 「ログ項目の表示」

• 「ログ ファイル情報の保存」

表示基準の設定

図 11-14 に示すように、すべての WAE ログに表示したいデータの基準を設定できます。

図 11-14 WAE ログ データの基準

ログ情報を表示する基準を設定するには、次の手順に従ってください。

ステップ 1 [From] ドロップダウン リストから、開始日付（年、月、および日）と時刻（24 時間形式の時間と分）を選択します。

ステップ 2 [To] ドロップダウン リストから、終了日付（年、月、および日）と時刻（24 時間形式の時間と分）を選択します。

ステップ 3 （任意）[Log Level] ドロップダウン リストから表示するイベントの最小重大度を選択します。

最小重大度を選択すると、指定した重大度より大きいすべてのイベントが表示されます。デフォルトは、[All] です。

ステップ 4 （任意）[Lines] ドロップダウン リストから、ログの 1 ページに表示するイベントの数（1 行当たり）を選択します。

デフォルトは、100 イベントです。

ステップ 5 （任意）ログをさらに選別するためのフィルタ文字列を入力します。

ステップ 6 [Update] をクリックします。

ログ項目の表示

各ログ項目には、イベントの発生日時、イベントの重大度、およびログ メッセージを含む説明が含まれます。ログ メッセージの形式は、イベントの種類によって変化します。

イベントの重大度は、イベントの深刻さを示します。6 つの選択肢が定義され、次の情報を提供します。

• [All]：すべての重大度レベルのイベントを表示します。

• [Debug]：デバッグ用に指定されたイベントと一致するイベントが発生したことを示します。

• [Info]：コンポーネントの適切な動作に関して発生したイベントを示します。この種類のイベントには、処置は不要です。

• [Warning]：コンポーネントで軽度の問題が発生したことを示します。コンポーネントは、自動的に回復可能です。

• [Error]：コンポーネントの正しい動作に影響する問題が発生したことを示します。処置が必要になる可能性があります。

• [Fatal]：コンポーネントの動作が停止するような深刻な問題がコンポーネントで発生したことを示します。処置が必要です。

ログ ファイル情報の保存

ログをテキスト ファイルとして保存し、ローカル ドライブへダウンロードすることができます。

ログをテキストファイルとして保存するには、次の手順を実行します。

ステップ 1 [From] ドロップダウン リストと [To] ドロップダウン リストを使用して、保存したい期間を設定します （「表示基準の設定」を参照）。

ステップ 2 表示したいイベントの重大度を設定します。

詳細については、「表示基準の設定」を参照してください。

ステップ 3 [Update] をクリックします。

ステップ 4 [Download] をクリックします。

[File Download] ウィンドウが表示されます。

ステップ 5 [File Download] ウィンドウの [Save] をクリックします。

ステップ 6 ログ ファイルを保存したいディレクトリを指定します。

ステップ 7 [OK] をクリックします。

Cisco WAE ログの表示

各 WAE コンポーネントは、それ自身のログ ファイルを生成します。

Cisco WAE コンポーネントは、次のログを生成します。

• Manager ログ：設定の変更、WAE の登録、他の WAE コンポーネントの起動または停止の通知などの WAE Device Manager と WAAS Central Manager GUI コンポーネントに関連するイベントを表示します。

• WAFS Watchdog ログ：WAE 内の他のアプリケーション ファイルをモニタし、必要に応じて再起動する、ウォッチドッグ ユーティリティに関連するイベントを表示します。

CIFS アクセラレータは、CIFS アクセラレータの動作に関連するすべてのイベントを表示する 1 つのログを生成します。

Cisco WAE および CIFS アクセラレータのログを表示するには、次の手順に従ってください。

ステップ 1 ナビゲーション領域で、Cisco WAE または CifsAO コンポーネントの下にある [Logs] オプションをクリックします。

図 11-15 に、Cisco WAE コンポーネント用の [Logs] ウィンドウを示します。

図 11-15 Cisco WAE コンポーネントの [Logs] ウィンドウ

ステップ 2 Cisco WAE を選択した場合は、[Manager] または [WAFS Watchdog] タブをクリックし、表示したいログを選択します。

ステップ 3 [From]、[To]、[Level]、および [Lines] ドロップ ダウン リストを使用して表示基準を設定します。（「表示基準の設定」を参照）。

ステップ 4 （任意）[Filter] テキスト ボックスに関連する自由文面を入力して、特定の語や句を含むイベントだけが表示されるように、ログのフィルタを設定します。

ステップ 5 [Update] をクリックします。選択した基準に従って、[Logs] ウィンドウが更新されます。

（注） イベントの数がウィンドウ当たりに選択した行数を超えると、各ログ ウィンドウの一番下にナビゲーション矢印（）が表示されます。
