章のタイトル： 外部ファブリックでの ToR スイッチの構成とネットワークの展開
ToR スイッチの設定と外部ファブリックへのネットワークの展開
この章では、Top-of-Rack（ToR）スイッチを構成し、NDFC にネットワークを展開する方法について説明します。
ToR スイッチでサポートされるトポロジ
NDFC では、ToR スイッチを使用した次のトポロジがサポートされています。
 Note |
Cisco Nexus 7000 シリーズ スイッチは、Cisco NDFC の ToR スイッチ ロールをサポートしていません。 |
-

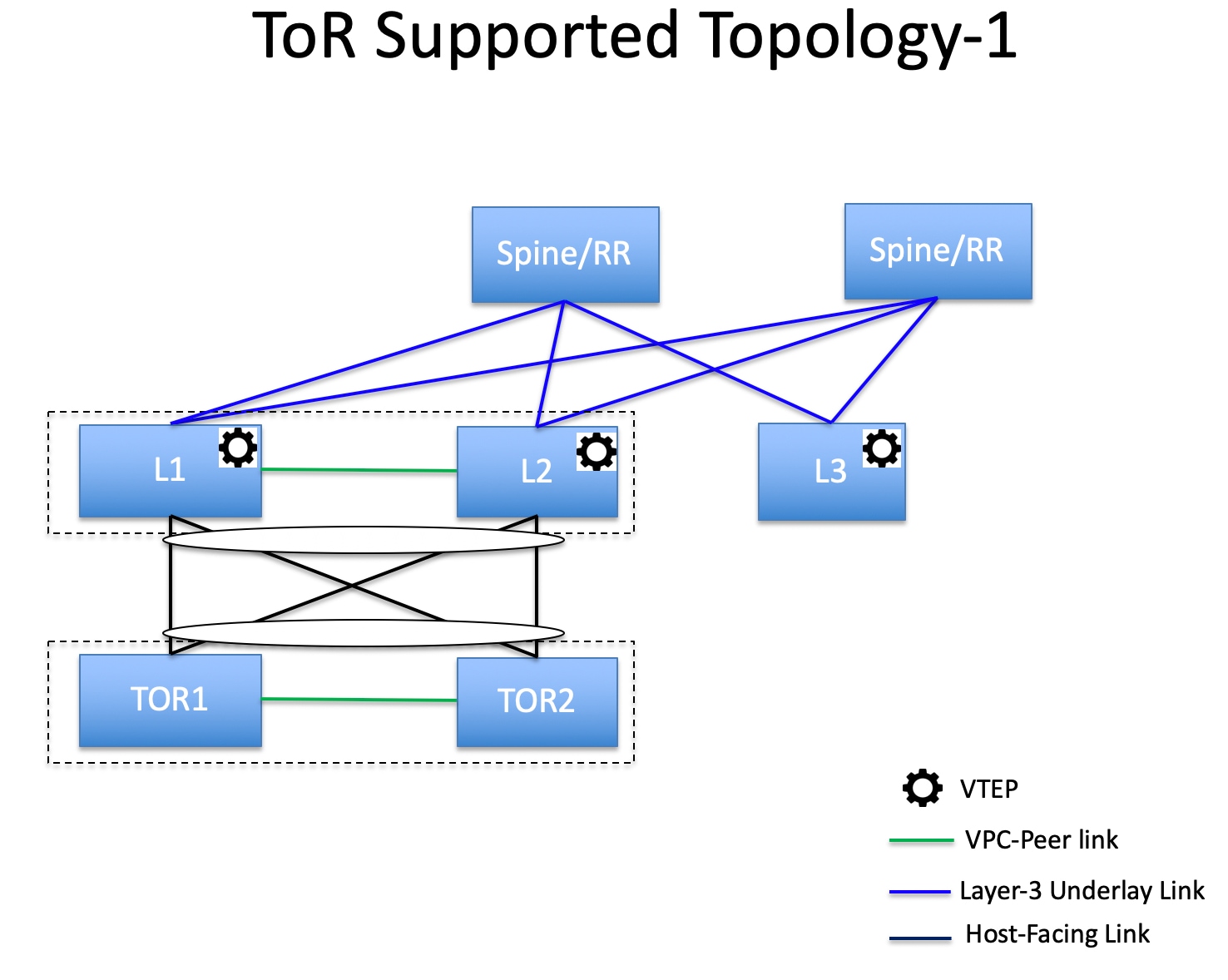

リーフ スイッチへのバックツーバック vPC 接続を持つ ToR スイッチ。
-

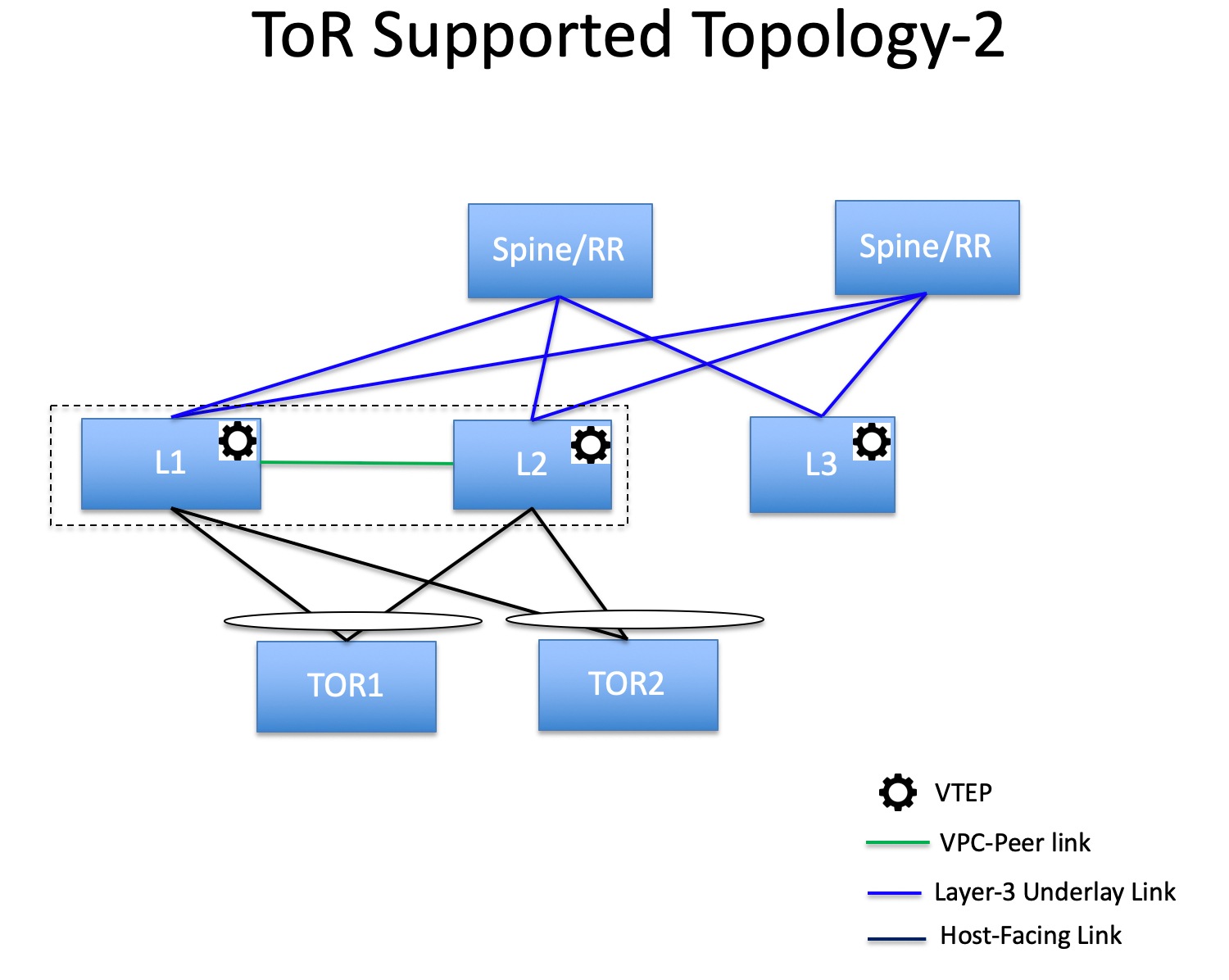

ポート チャネルが両方のリーフ スイッチに接続されている ToR スイッチ。L1 スイッチと L2 スイッチは vPC ペアとして接続されます。
-

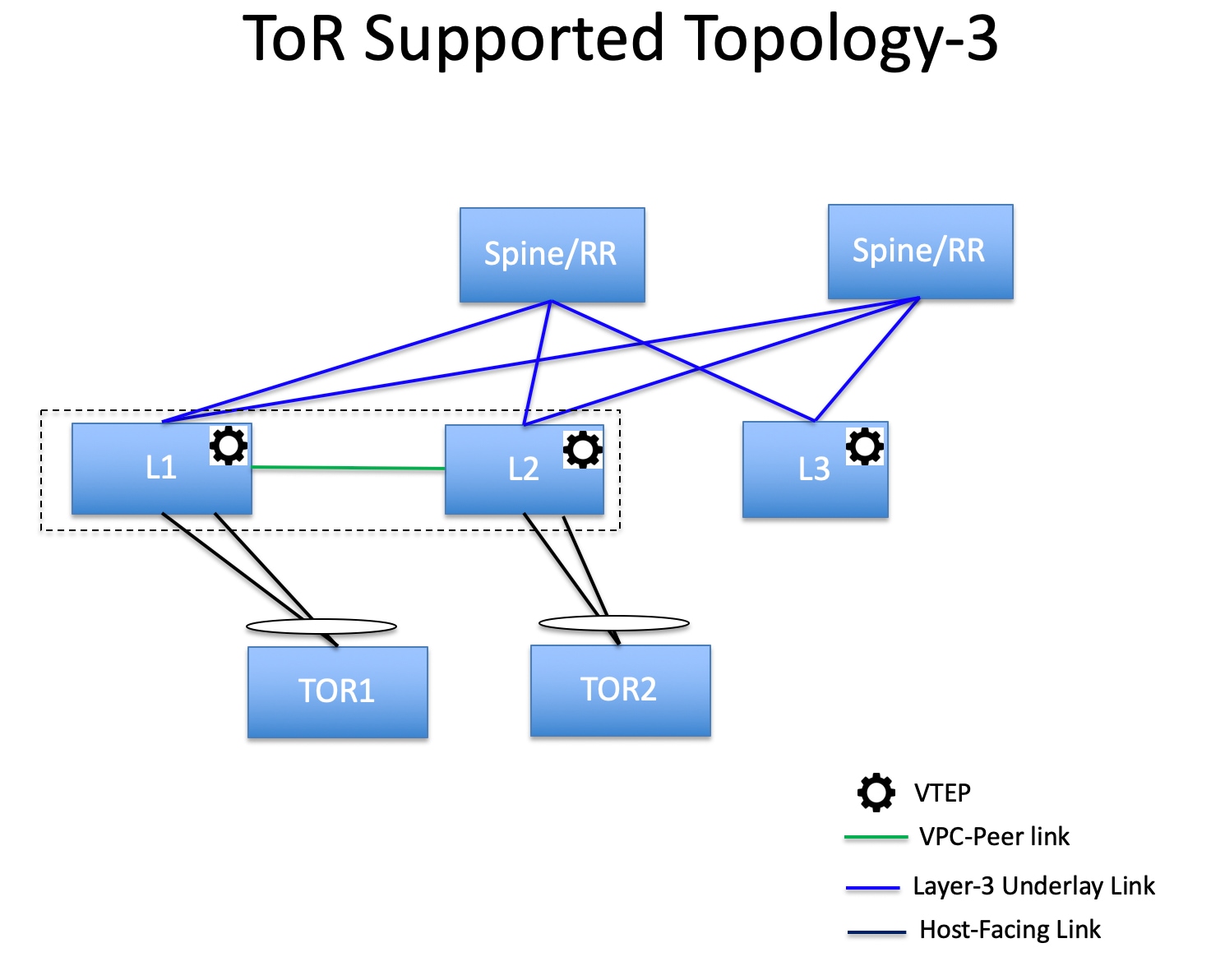

ポート チャネルがリーフ スイッチに直接接続されている ToR スイッチ。L1 スイッチと L2 スイッチは vPC ペアとして接続されます。
-

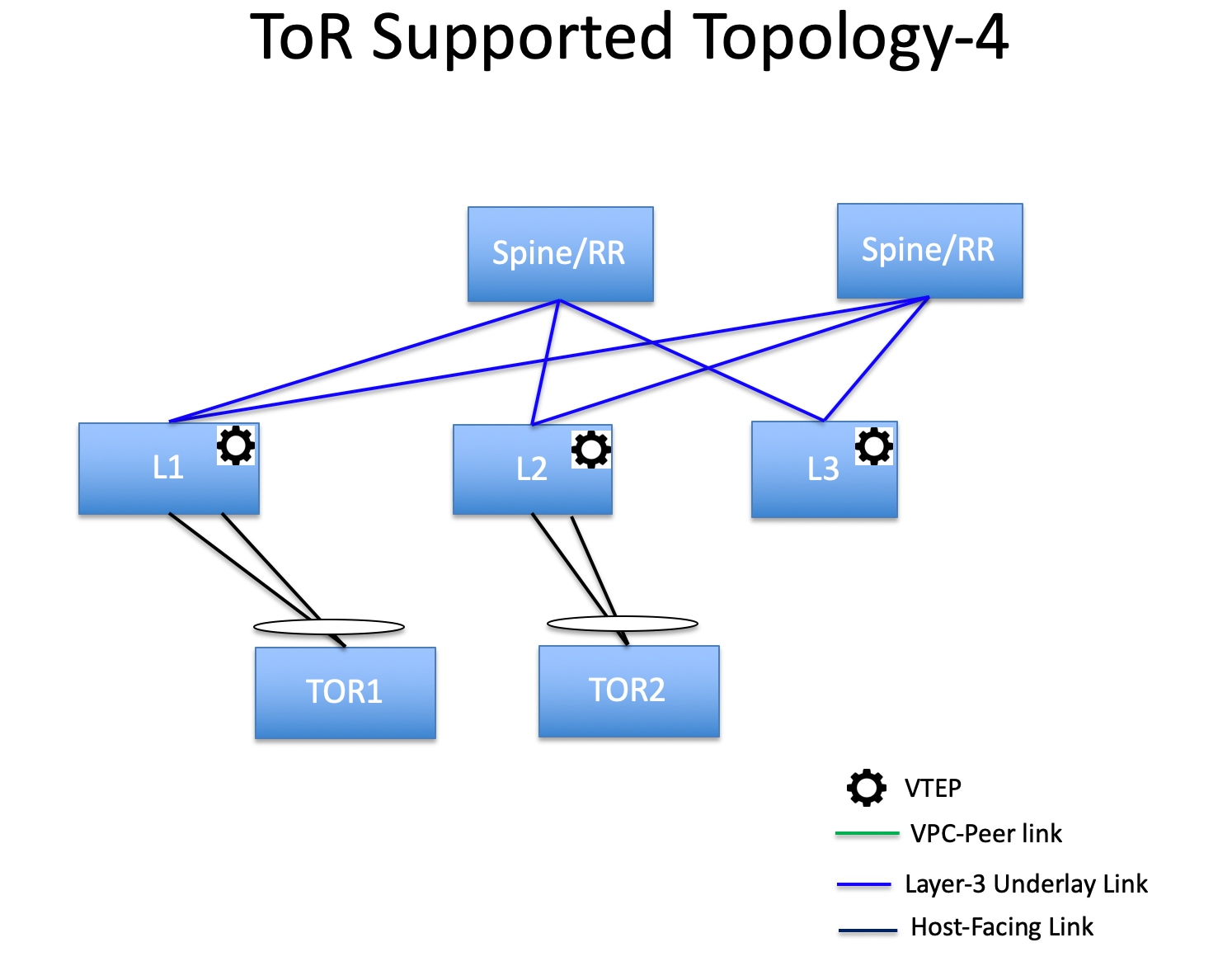

ポート チャネルがリーフ スイッチに直接接続されている ToR スイッチ。 vPC ペアは、リーフ スイッチまたは ToR スイッチ用に構成されていません。
-
リーフ スイッチに直接接続されている ToR スイッチ。 vPC ペアは、リーフ スイッチまたは ToR スイッチ用に構成されていません。
ToR スイッチを使用した次のトポロジは、NDFC ではサポートされていません。
ToR スイッチの構成
開始する前に、Easy ファブリックがあることを確認するか、新しいファブリックを作成して展開してください。詳細については、新規 VXLAN BGP EVPN ファブリックの作成を参照してください。
Note |
NDFC は、ToR スイッチの trunk_host ポリシーをサポートします。ToR に、リーフに接続されたインターフェイスにアタッチされた vPC、ポート チャネル、またはトランク ホスト ポリシーがあることを確認します。これらのポリシーは、外部ファブリックの ToR スイッチを Easy ファブリックのリーフ スイッチに接続するために使用されます。 |
Procedure
| Step 1 |
外部ファブリックを作成し、2 つの ToR スイッチを追加します。詳細については、外部ファブリックの作成を参照してください。 ToR スイッチの数は 2 つよりもさらに多くすることができます。この手順は、ToR トポロジ-1 に示すように ToR スイッチを構成する方法を示しています。ここで ToR スイッチは vPC を使用して接続されています。以下は、ToR スイッチを接続するためのさまざまなシナリオです。
ToR スイッチを追加したら、ToR スイッチのロールが ToR として選択されていることを確認します。 |
||
| Step 2 |
ToR スイッチの 1 つを選択し、をクリックします。 2 番目の ToR スイッチを vPC ピアとして選択します。 |
||
| Step 3 |
[vPC ペア テンプレート（vPC Pair Template）] で、両方の ToR スイッチ間の vPC 接続に関連するすべての詳細を入力します。フィールドの詳細とその説明については、vPC セットアップの作成 を参照してください。
|
||
| Step 4 |
[スイッチの概要（Switch Overview）] ウィンドウで、 の順にクリックします。 |
||
| Step 5 |
[構成の展開（Config Deployment）] ウィンドウで構成が完了したら、[閉じる（Close）] をクリックします。 |
||
| Step 6 |
MSD ファブリックを作成します。 MSD ファブリックの作成中に、[全般（General）] タブで、[ToR 自動展開フラグ（ToR Auto-deploy Flag）] チェック ボックスをオンにします。これにより、MSD ファブリックで [再計算と展開（Recalculate and Deploy）] をクリックしたときに、Easy ファブリックのネットワークと VRF を外部ファブリックの ToR スイッチに自動展開できます。詳細については、ToR スイッチへのネットワークの展開を参照してください。 残りのタブとフィールドについては、MSD ファブリックの作成を参照してください。 |
||
| Step 7 |
MSD ファブリックを開きます。[子ファブリック（Child Fabrics）] に移動し、[アクション（Actions）] をクリックしてファブリックを MSD に移動します。ToR が接続されている Easy ファブリックを選択し、[追加（Add）] をクリックします。 同様に、ToR スイッチを含む外部ファブリックを MSD ファブリックに移動します。 |
||
| Step 8 |
リーフ スイッチを含む Easy ファブリックを開きます。 |
||
| Step 9 |
リーフ スイッチと ToR スイッチの間にバックツーバック vPC を作成する必要があります。 |
||
| Step 10 |
に移動します。 vPC を選択し、関連するすべての詳細を入力して、[保存（Save）] をクリックします。 このウィンドウのフィールドの詳細については、インターフェイスの追加 を参照してください。 すべての情報を保存したら、[展開（Deploy）] をクリックします。 同様に、ステップ 9 および 10 に従って、ToR スイッチ上にも vPC を作成します。 |
ToR スイッチへのネットワークの展開
Procedure
| Step 1 |
を選択し、Easy ファブリックをダブルクリックします。 |
||
| Step 2 |
[ネットワーク（Networks）] ウィンドウで、展開するネットワークを選択するか、新しいネットワークを作成します。ネットワークの作成については、スタンドアロン ファブリック向けのネットワークの作成 を参照してください。 |
||
| Step 3 |
[ネットワーク（Network）] を [ネットワーク アタッチメント（Network Attachment）] ウィンドウから選択します。[アクション（Actions）] をクリックし、[編集（Edit）] を選択します。ネットワークをアタッチし、適切なインターフェイス/ポート チャネルを選択して、[保存（Save）] をクリックします。これらのポート チャネルは、リーフ スイッチを ToR スイッチに接続します。ネットワークはこれらのポート チャネルに展開されます。 |
||
| Step 4 |
[ファブリックの概要（Fabric Overview）] ウィンドウで、をクリックします。 これで、VLAN がリーフ スイッチに展開されました。 |
||
| Step 5 |
MSD ファブリックに移動します。 |
||
| Step 6 |
[ファブリックの概要（Fabric Overview）] ウィンドウで、をクリックします。 Easy ファブリックのリーフ スイッチで作成および展開されたネットワークは、外部ファブリックの ToR スイッチにも展開されます。この手順により、手順 4 でリーフ スイッチに展開された ToR スイッチに同じ VLAN を構成できます。
|
