Cisco Nexus Dashboard Orchestrator（NDO）GUI はブラウザ ベースのグラフィカル インターフェイスで、Cisco APIC、 Cloud Network Controller、および NDFC の展開を構成し、モニタリングできます。

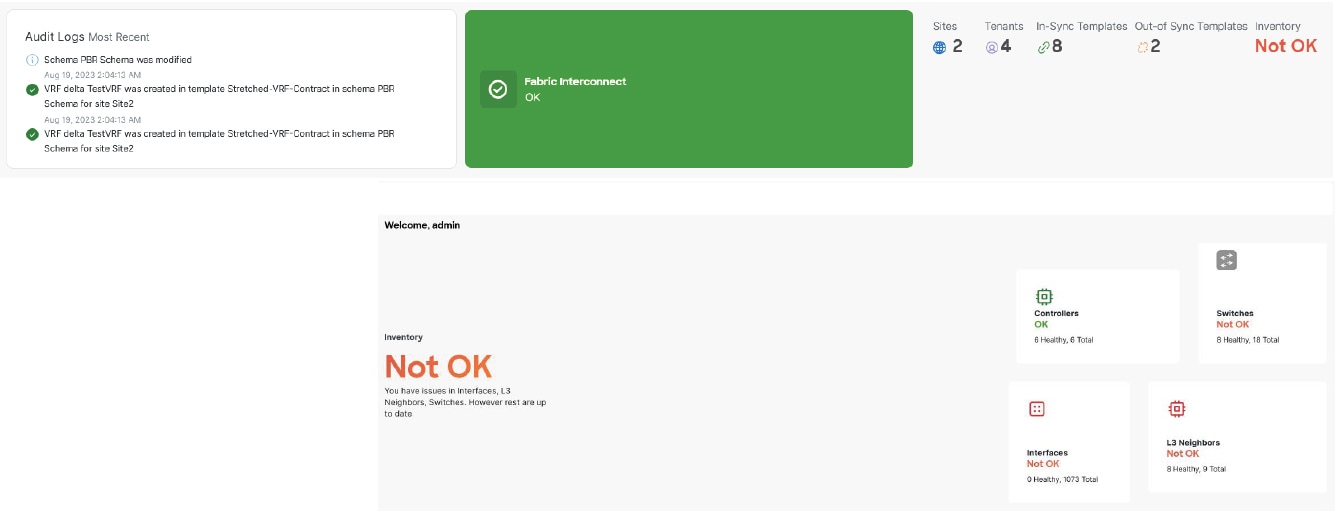

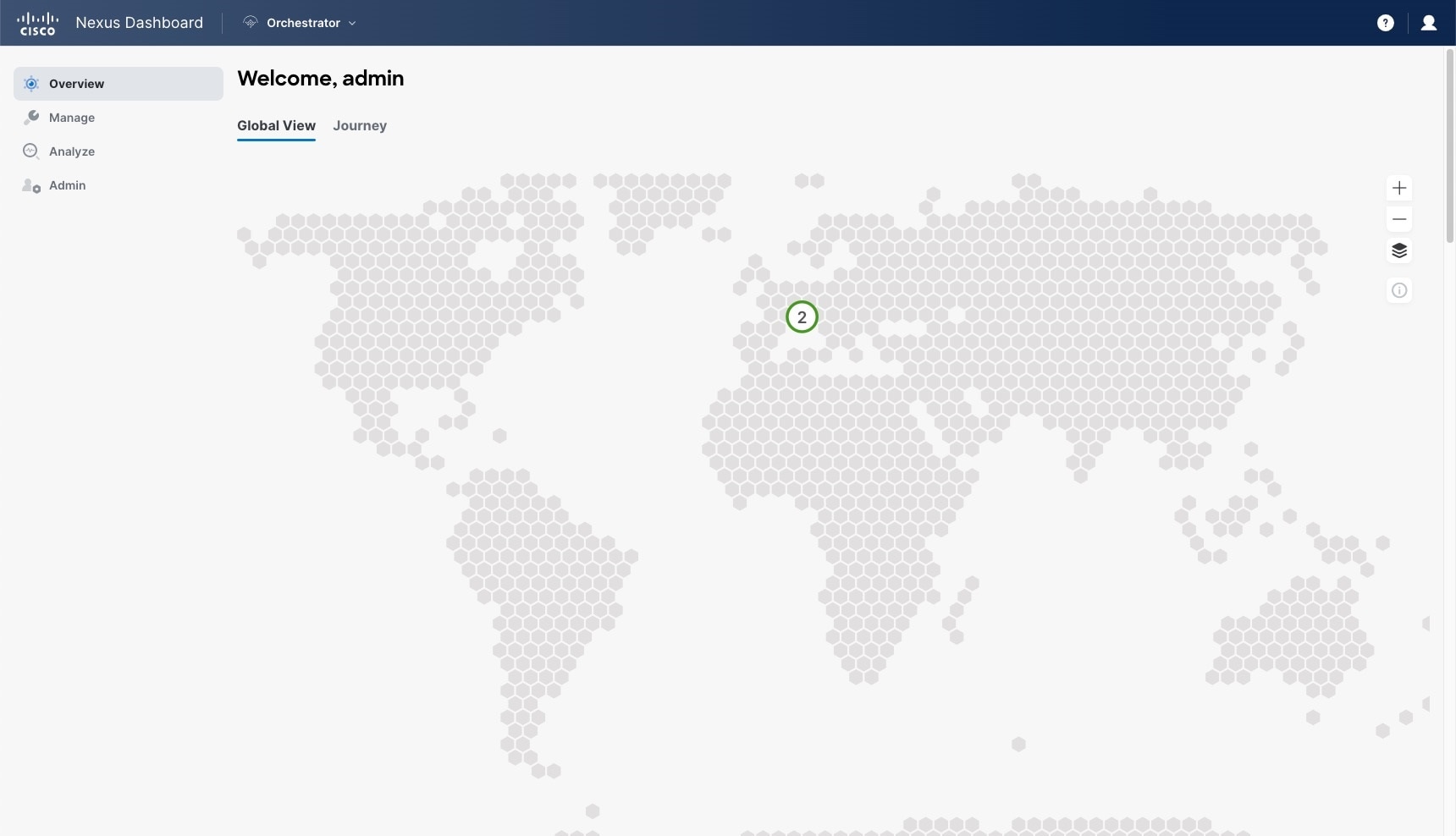

GUI は、機能に応じて配置されています。たとえば、[概要（Overview）] ページには、ファブリックとその正常性の概要が表示されます。グローバル ビュー マップまたはジャーニーを切り替えて、スタートアップ マップを表示します。

上部のナビゲーション バーには、Cisco Nexus Dashboard GUI に戻ることができる Nexus Dashboard のホーム ボタンなど、Cisco Nexus Dashboard の一般的なメニューが含まれています。[Orchestrator] ドロップダウンリストを使用して、[管理コンソール（Admin-Console）] または [ワンビュー（One View）] に切り替えることができます。

[ユーザー（User）] メニューには、ユーザー設定、パスワードの変更、またはサインアウトのオプションがあります。[フィードバック（Feedback）] リンクでは、製品に関するコメントや提案を提供します。[?] メニューには、ヘルプ、リリースに関する情報、およびようこそ画面が含まれています。

Operate などの機能にはサイトとテナントの操作が含まれ、Configure にはサイト間接続、テナント構成、ファブリック テンプレートが含まれます。[管理（Admin）] カテゴリには、[システム構成（System Configurations）]、[統合（Integrations）] などの機能が含まれています。各 NDO GUI ページの機能については、本書後半のそれぞれの章で説明されています。

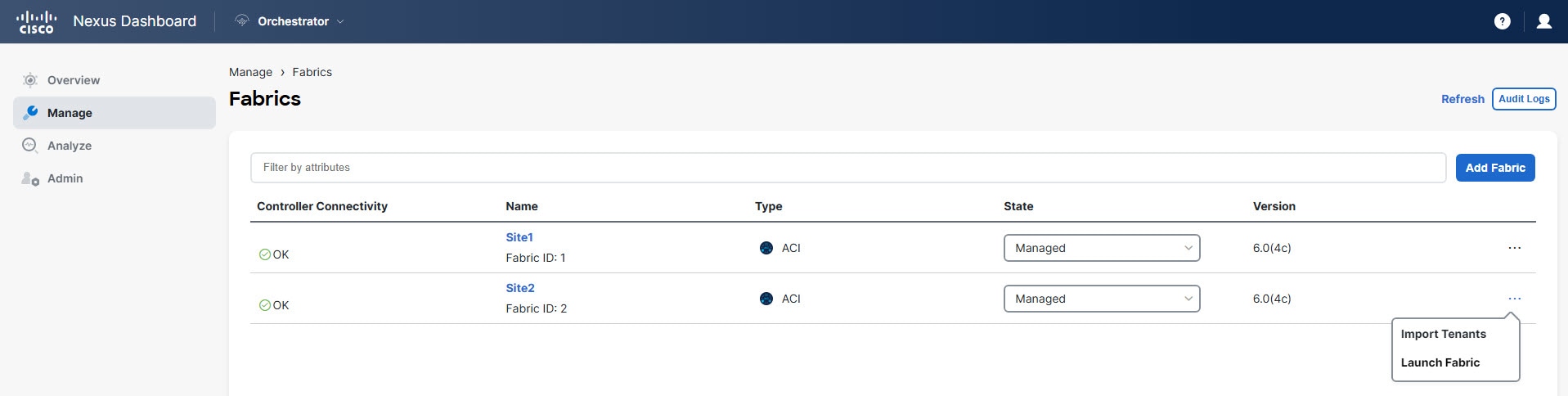

[運用（Operate）] メニューでは、サイトとテナントで運用機能を実行できます。[サイト（Sites）] には、運用情報を含むサイトのリストが表形式で表示されます。次のような属性を使用して、テーブルをフィルタリングまたはソートできます。

• コントローラ接続

• 名前

• タイプ

• 状態

• バージョン

表の最後の列にある 3 つのドットを使用すると、サイトの UI を開くことができます。

[サイトの追加（Add Site）] ボタンを使用して、新しいサイトを追加できます。[監査ログ（Audit Logs）] をクリックして、設定された期間の監査ログを確認します。

[構成（Configure）] メニューでは、サイト間接続とテナントまたはファブリックテンプレートを構成できます。

以下をを構成できます。

サイト間の接続

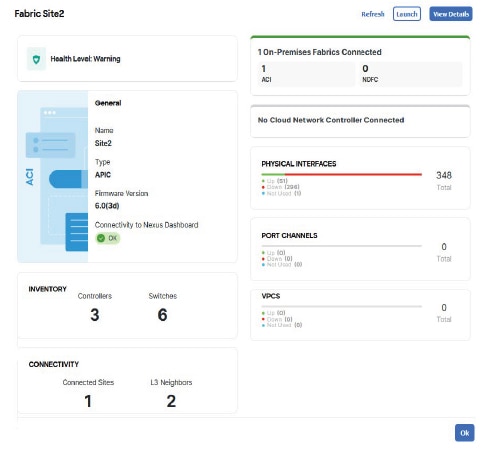

サイト間接続：現在の機能と正常性に加えて、マルチサイト実装のグローバル マップ ビューを表示します。[サイト（Sites）] ページでは、各サイトについて一般情報を提供します。特定のサイトの上にマウス ポインタを置くと、サイト間の接続とヘルス状態をアニメーション化します。[詳細の表示（View Details）] をクリックすると、サイトの詳細が表示されます。[更新（Refresh）] をクリックして詳細をリロードしたり、[起動（Launch）] をクリックしてサイトを開くことができます。

[設定（Settings）] アイコンを使用すると、サイト間接続、ツールチップ、グループ マーカーなどの情報をマップにオーバーレイできます。[+] または [-] アイコンを使用してマップの特定のリージョンにズームインまたはズームアウトして、[レイアウトの保存（Save Layout）] オプションを使用しユーザー プロファイルに対する構成を保存できます。

色分けは障害の重大度を示しており、マップの [マップの凡例（Map Legend）] アイコンで参照されます。赤は重大を示し、黄色は劣化を示し、緑は正常な状態を示します。連続したラインは接続を意味しており、Cisco Nexus Dashboard Orchestrator で到達できないサイトまたはリージョンはグレー表示されます。

現在のコントロールプレーンのサイト間接続の構成は、次のようなフィールドを含む [一般設定（General Settings）] の下に表示されます。

• BGPピアリングタイプ

• キープ アライブ間隔（秒）

• 保留間隔(秒)

• 失効間隔(秒)

• グレースフル リスタート

• AS上限

• ピア間のBGP TTL

• IANA割り当てポート

これらのオプションは、[構成（Configure）] ボタンを使用して構成できます。このオプションを使用すると、監査ログを確認し、これらの構成を展開できます。[サイト（Sites）] タブには、個々のサイトの展開ステータスとそのヘルス ステータスが表示されます。

テナントテンプレート

テナント テンプレート設定には、テンプレートを構成するオプションがあります。このページには、次のオプションがあります。

• アプリケーション：このタブにはスキーマのテーブルが表示されます。展開されているテンプレート、テナント、スキーマに関連付けられたポリシーなどの属性を使用して、テーブルをフィルタリングまたはソートできます。テーブルの最後の列にある 3 つのドットを使用すると、スキーマを編集、削除、および複製できます。[スキーマの追加（Add Schema）] ボタンを使用して、新しいスキーマを追加できます。スキーマの概要については、個々のスキーマを選択できます。

• L3Out：このタブには、L3Out テンプレートの展開ステータスが表形式で表示されます。ステータス、名前、テナント、サイト、ポリシーなどの属性を使用して、テーブルをフィルタリングまたはソートできます。テーブルの最後の列にある 3 つのドットを使用すると、L3Out テンプレートを編集または削除できます。[L3Out テンプレートの作成（Create L3Out Template）] ボタンを使用して、新しい L3Out テンプレートを追加できます。個々のテンプレートを選択して、テンプレートの概要を取得できます。サマリの下にある適切なボタンを使用して、テンプレートを編集または展開できます。[アクション（Action）] メニューには、サイトまたはテンプレート レベルのアクションを実行するオプションがあります。

• モニタリング ポリシー：モニタリング ポリシー テンプレートを作成および編集できます。

• サービス デバイス：このタブには、サービス デバイス テンプレートの展開ステータスが表形式で表示されます。ステータス、名前、テナント、サイト、ポリシーなどの属性を使用して、テーブルをフィルタリングまたはソートできます。テーブルの最後の列にある 3 つのドットを使用すると、サービス デバイス テンプレートを編集または削除できます。[サービス デバイス テンプレートの作成（Create Service Device Template）] ボタンを使用して、新しいサービス デバイス テンプレートを追加できます。個々のテンプレートを選択して、展開された各サイトとともにテンプレート プロパティの概要を取得できます。

• テナント ポリシー：このタブには、テナント ポリシー テンプレートの表形式の展開ステータスが表示されます。ステータス、名前、テナント、サイト、ポリシーなどの属性を使用して、テーブルをフィルタリングまたはソートできます。テーブルの最後の列にある 3 つのドットを使用すると、テナント ポリシー テンプレートを編集または削除できます。[テンプレートの概要（Template Summary）] の下にある適切なボタンを使用して、テンプレートを編集または展開できます。[テナント ポリシー テンプレートの作成（Create Tenant Policy Template）] ボタンを使用して、新しいテナント ポリシー テンプレートを追加できます。[アクション（Action）] メニューには、サイトまたはテンプレート レベルのアクションを実行するオプションがあります。

ファブリックのテンプレート

ファブリック テンプレートの構成には、ファブリック ポリシー テンプレートを構成するオプションがあります。このメニュー オプションでは、次の構成を行うことができます。

• ファブリック ポリシー：このタブには、ファブリック ポリシーのテーブルが表示されます。ステータス、名前、サイト、ポリシーなどの属性を使用して、テーブルをフィルタリングまたはソートできます。テーブルの最後の列にある 3 つのドットを使用すると、ファブリック ポリシー テンプレートを編集または削除できます。[ファブリック ポリシー テンプレートの作成（Create Fabric Policy Template）] ボタンを使用して、新しいファブリック ポリシー テンプレートを追加できます。[テンプレートの概要（Template Summary）] の下にある適切なボタンを使用して、テンプレートを編集または展開できます。[アクション（Action）] メニューには、サイトまたはテンプレート レベルのアクションを実行するオプションがあります。

• ファブリック リソース ポリシー：このタブには、ファブリック リソース ポリシーのテーブルが表示されます。ステータス、名前、サイト、ポリシーなどの属性を使用して、テーブルをフィルタリングまたはソートできます。テーブルの最後の列にある 3 つのドットを使用すると、ファブリック リソース ポリシー テンプレートを編集または削除できます。[ファブリック リソース ポリシー テンプレートの作成（Create Fabric R esource Policy Template）] ボタンを使用して、新しいファブリック リソース ポリシー テンプレートを追加できます。[テンプレートの概要（Template Summary）] の下にある適切なボタンを使用して、テンプレートを編集または展開できます。[アクション（Action）] メニューには、サイトまたはテンプレート レベルのアクションを実行するオプションがあります。

• モニタリング アクセス ポリシー：このタブには、モニタリング アクセス ポリシー テンプレートのテーブルが表示されます。ステータス、名前、サイト、ポリシーなどの属性を使用して、テーブルをフィルタリングまたはソートできます。テーブルの最後の列にある 3 つのドットを使用すると、モニタリング アクセス ポリシー テンプレートを編集または削除できます。[モニタリング ポリシー テンプレートの作成（Create Tenant Policy Template）] ボタンを使用して、新しいモニタリング アクセス ポリシー テンプレートを追加できます。[テンプレートの概要（Template Summary）] の下にある適切なボタンを使用して、テンプレートを編集または展開できます。[アクション（Action）] メニューには、サイトまたはテンプレート レベルのアクションを実行するオプションがあります。

[管理（Admin）] メニューでは、システム構成、統合、ソフトウェア管理、テクニカル サポート、バックアップと復元などの管理機能を実行できます。

ソフトウェアの管理

このオプションは、各サイトのファブリックサマリー内のすべてのコントローラとノードのファームウェア更新の概要を提供します。[概要（Overview）] タブには、更新が完了した、ダウンロード中、インストールの準備ができている、インストール中、サポートされていない、失敗したなどのステータスが表示されます。いずれかのタブにある [更新の設定（Set Update）] ボタンを使用して、各サイトのファームウェア更新を設定できます。[ダウンロード（Downloads）] タブの [ダウンロードのセットアップ（Setup Download）] を使用して、選択したサイトへのダウンロード ファームウェア アップデート イメージをセットアップします。

バックアップと復元

[バックアップと復元（Backup and restore）] メニューでは、新しいバックアップをアップロードまたは作成し、リモートの場所に復元することができます。[スケジュールなし（No Schedule）] ボタンを使用して、リモート ロケーションのバックアップまたは復元操作をスケジュールできます。このメニューには、新しいリモート ロケーションを作成するオプションもあります。

システム設定

[システム構成（system configuration）] タブでは、バナーに重大度を割り当てるオプションとともに、システム エイリアスとバナーを割り当てることができます。[スキーマ作業管理（Schema Work Management）] を有効にするには、[変更制御（Change Control）] オプションを編集します。[ログの監査（Audit Logs）] タブで、ログを表示してダウンロードできます。

統合

SD-WAN ドメイン コントローラとポリシー、および DNAC（Cisco DNA）展開をファブリックに統合できます。

[Tech Support]

テクニカル サポート オプションを使用すると、splunk や syslog などのサービスを使用して、外部ストリーミング オプションが有効になっている監査ログまたはすべてのログをキャプチャして表示できます。この操作では、最大 5 台のサーバを追加できます。[ダウンロード（download）] ボタンを使用して、システム ログをローカル システムにダウンロードして保存できます。
