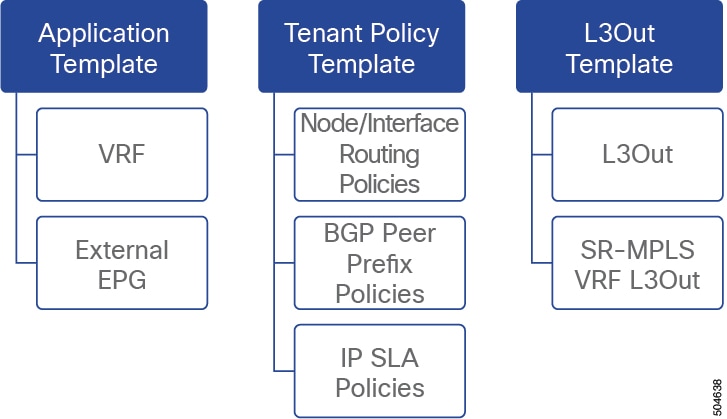

ステップ 1

Cisco Nexus Dashboard Orchestrator の GUI にログインします。

ステップ 2

左のナビゲーション ペインで、[構成（Configure）] > [テナント テンプレート（Tenant Templates）]を選択します。

ステップ 3

[テナント プロファイル（Tenant Policies）] タブを選択します。

ステップ 4

メインペインで、[テナント ポリシー テンプレートの作成（Create Tenant Policy Template）] をクリックします。

ステップ 5

新しいテンプレートを作成する場合、テンプレートの [名前（Name）] を指定し、このテンプレートを関連付ける [テナントを選択（Select a Tenant）] します。

ステップ 6

ルート制御のルート マップ ポリシーを作成。

1. [+オブジェクトの作成（+Create Object）] ドロップダウンから、[ルート コントロールのルート マップ ポリシー（Route Control Policy for Multicast）] を選択します。

2. 右のプロパティのサイドバーでは、ポリシーの [名前（Name）] を指定します。

3. (オプション) [説明を追加（Add Description）] をクリックして、このポリシーの説明を入力します。

4. [+エントリを追加（+Add Entry）] をクリックして、ルート マップ情報を入力します。

   ルート マップごとに、1 つ以上のコンテキスト エントリを作成する必要があります。次の情報によると各コンテキストは、1 つ以上の一致基準に基づいてアクションを定義するルールです：

   • コンテキストの順序 – コンテキストの順序は、コンテキストが評価される順序を決定するために使用されます。値は 0 ～ 9 の範囲内である必要があります。

   • コンテキスト アクション – コンテキスト アクションは、一致が検出された場合に実行するアクションの 許可 または 拒否 を定義します。複数のコンテキストに同じ値が使用されている場合、それらは定義された順序で 1 つ評価されます。

   コンテキストの順序とアクションを定義したら、コンテキストを一致させる方法を選択します。

   • [+ 属性の作成 (+Create Attibute)] をクリックして、コンテキストが一致する必要があるアクションを指定します。

     次のアクションのうちの 1 つを選択できます。

     • コミュニティの設定

     • ルート タグの設定

     • ダンプニングを設定します

     • ウェイトの設定

     • ネクスト ホップの設定

     • プリファレンスの設定

     • メトリックの設定

     • メトリック タイプの設定

     • AS パス の設定

     • 追加のコミュニティを設定

     属性を構成したら、[保存（Save）]をクリックします。

   • 定義したアクションを IP アドレスまたはプレフィックスに関連付ける場合は、[IP アドレスの追加（Add IP Address）] をクリックします。

     [プレフィックス (prefix)] フィールドに、IP アドレス プレフィックスを入力します。IPv4 と IPv6 の両方のプレフィックスがサポートされています (例:2003:1:1a5:1a5::/64または205.205.0.0/16)。

     特定の範囲の IP を集約する場合は、[集約（aggregate）] チェックボックスをオンにして、範囲を指定します。たとえば、0.0.0.0/0 プレフィックスを指定して任意の IP に一致させるか、10.0.0.0/8 プレフィックスを指定して任意の 10.xxx アドレスに一致させることができます。

   • 定義したアクションをコミュニティ リストに関連付ける場合は、[コミュニティの追加（Add Community）] をクリックします。

     [コミュニティ (Community)] フィールドに、コミュニティ文字列を入力します。たとえば、 regular:as2-as2-nn2:200:300 などです。

     次に、[範囲（Scope）]を選択します：推移性は、コミュニティが eBGP ピアリング全体 （自律システム（AS）全体） に伝播することを意味し、非推移性は、コミュニティが伝播しないことを意味します。

   （注）	L3Out からアナウンスする必要があるプレフィックスを定義するため、特定のプレフィックスと一致する IP アドレスまたはコミュニティ文字列を指定する必要があります（Set 属性を指定しない場合でも）。これは、BD のサブネットまたは他の L3Out から学習した中継ルートのいずれかです。

5. 前のサブステップを繰り返して、同じポリシーの追加のルート マップ エントリを作成します。

6. [保存（Save）] をクリックしてポリシーを保存し、テンプレート ページに戻ります。

7. この手順を繰り返して、ルート コントロール ポリシーの追加のルート マップを作成します。

ステップ 7

L3Out ノード ルーティング ポリシーを作成します。

1. メインペインで、 [オブジェクトの作成（Create Object）] > [L3Out ノード ルーティング ポリシー（L3Out Node Routing Policy）] を選択します。



2. ポリシーの [名前（Name）] を入力し、[BFD マルチホップ設定（BFD MultiHop Settings）]、[BGP ノード設定（BGP Node Settings）]、または [BGP ベスト パス制御（BGP Best Path Control）] オプションの少なくとも 1 つを追加します。



   • BFD マルチホップ設定：1 つ以上のホップのある接続先の転送の失敗の検出を提供します。

     この場合、単一ホップで作られるインターフェイスの代わりにマルチホップ セッションが送信元と接続先の間に作られます。

     （注）	BFD マルチホップ構成には、Cisco APIC リリース 5.0(1) 以降が必要です。

   • BGP ノード設定：BGP ピアの間の BGP 隣接関係に BGP プロトコル タイマーとセッション構成を構成することができます：

   • BGP ベストパス コントロール：様々な BGP ASN から受けとった複数のパスの間の load-balancing の有効化であるas-path multipath-relaxを有効にできます。

ステップ 8

L3Out インターフェイス ルーティング ポリシーを作成します。

1. メインペインで、 [オブジェクトの作成（Create Object）] > [L3Out インターフェイス ルーティング ポリシー（L3Out Interface Routing Policy）] を選択します。

2. ポリシーの名前を指定し、BFD 設定、BFD マルチホップ設定、および OSPF インターフェイス設定を定義します。



   • BFD 設定：直接接続されているインターフェイス上のデバイス間で確立される BFD セッションの BFD パラメータを指定します。

     複数のプロトコルがルータ間ので有効にされている場合、各プロトコルにリンク失敗の検出機能が備わっています。それぞれ、違うタイムアウトがある可能性があります。BFD は、一貫性のある予測できる統合時間を出すために全てのプロトコルに対して均一なタイムアウトを出します。

   • BFD マルチホップ設定：直接接続されていないインターフェイス上のデバイス間で確立される BFD セッションの BFD パラメータを指定します。

     上記の「テナント ポリシー テンプレート：ノード ルーティング グループ ポリシー」セクションで説明したように、これらの設定をノード レベルで構成できます。インターフェイスがその設定を継承した場合、インターフェイス ルーティング グループ ポリシーの単独インターフェイスの node-level 設定を上書きできます。

     （注）	BFD マルチホップ設定には、Cisco APIC リリース 5.0（1） 以降が必要です。

   • OSPF インターフェイス設定 – OSPF ネットワーク タイプ、優先度、コスト、間隔、制御などのインターフェイス レベルの設定を構成できます。

     （注）	このポリシーは、OSPF を使用して L3Out を展開するときに作成する必要があります。

ステップ 9

テンプレートを 1 つ以上のサイトと関連付けます。

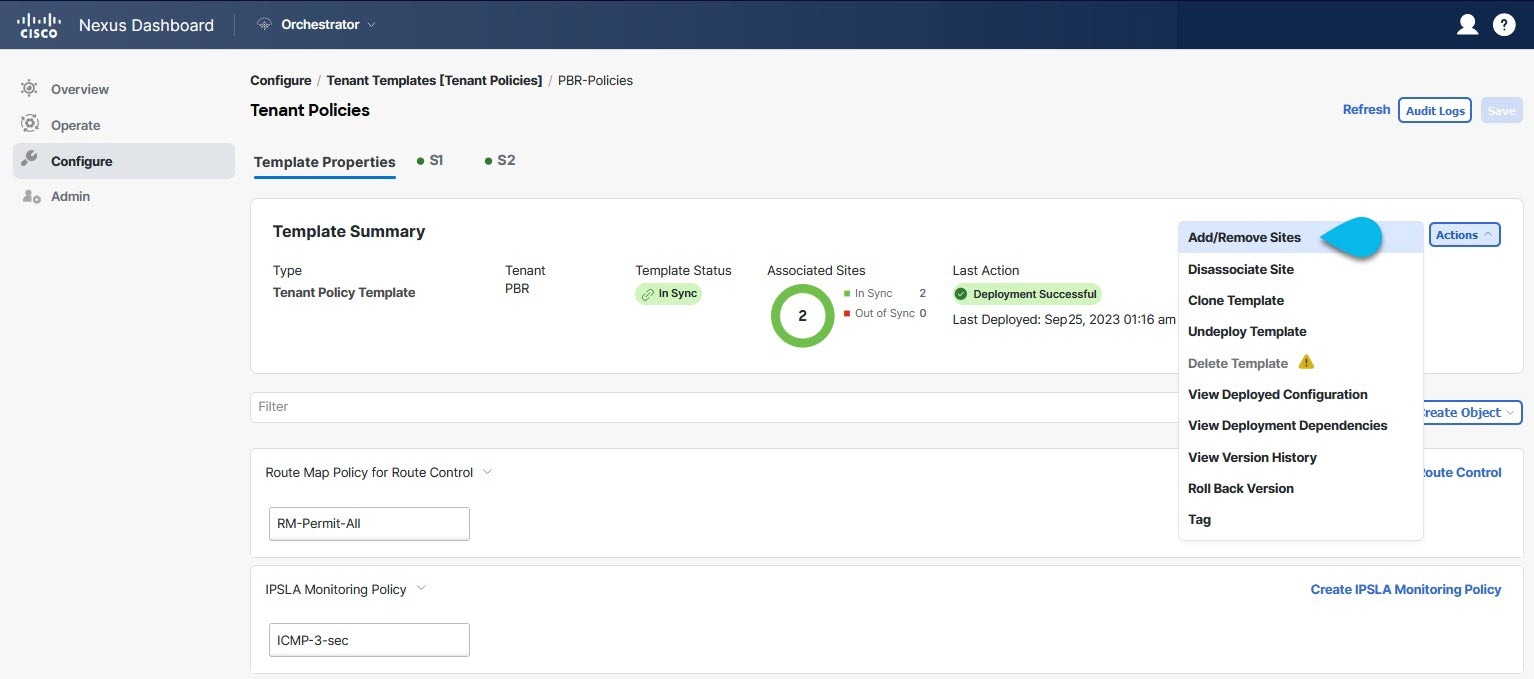

1. [テナント ポリシー（Tenant Policies）] テンプレート表示内で [アクション（Actions）] > [サイトの追加/削除（Add/Remove Sites）]を選択します。



2. 関連サイトで <template-name> ダイアログで、テンプレートを展開するサイトを選択します。

ステップ 10

[保存（Save）] をクリックして、テンプレートの変更を保存します。

ステップ 11

サイトにテンプレートを展開します。

1. [テナント ポリシー（Tenant Policies）] テンプレート表示で、[展開（Deploy）] をクリックします。

2. [サイトに展開する（Deploy to sites）] ダイアログ内で、展開されるポリシーを確認して、[展開する（Deploy）]をクリックします。



3. （オプション）ポリシーが正常に展開されいることを確認します。

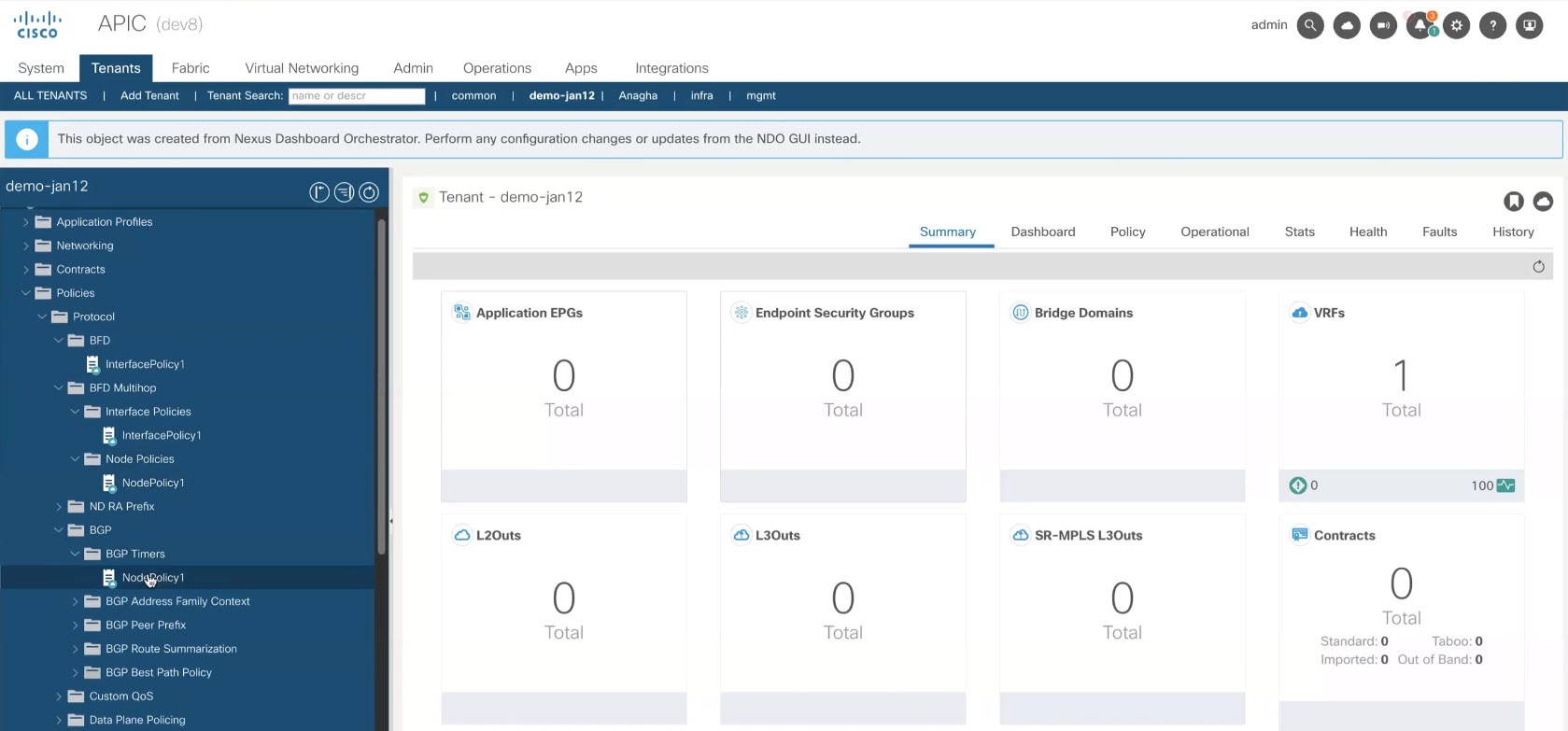

   サイトの APIC に移動し、[テナント] を選択することで、テンプレートがサイトに正しく展開されたことを確認できます。 > <tenant-name> > ポリシー > プロトコルと、BFD、BGP、および OSPF ポリシーの確認ができます。次に例を示します：



   ポリシーは APIC で個別に表示および管理されますが、NDO は、ノードおよびインターフェイス レベルでポリシーを単一のテンプレートに結合することにより、構成ワークフローを簡素化することに注意してください。

ステップ 12

BGP ピア プレフィックス ポリシーを作成します。

1. メインペインで、 [オブジェクトの作成（Create Object）] > [BGP ピア プレフィックス ポリシー（BGP Peer Prefix Policy）] を選択します。

2. ポリシーの名前を指定し、プレフィックスの最大数と、その数を超えた場合に実行するアクションを定義します。

   次の動作が設定可能です。

   • Log

   • 拒否

   • [Restart]

   • シャットダウン

ステップ 13

IPSLA モニタリング ポリシーを作成します。

1. メインペインで、 [オブジェクトの作成（Create Object）] > [IP SLA モニタリング ポリシー（IPSLA Monitoring Policy）] を選択します。

2. ポリシーの名前を指定し、その設定を定義します。

   （注）	SLA タイプに HTTP を選択した場合、ファブリックは Cisco APIC リリース 5.1(3) 以降を実行している必要があります。

ステップ 14

IPSLA トラック リストを作成します。

1. メインペインで、[オブジェクトを作成（Create Object）] > [IP SLA トラック リスト（IP SLA Track List）] を選択します。

2. ポリシーの名前を入力します。

3. Type を選択します。

   利用可能または利用不可能なルートの定義は、しきい値パーセンテージまたはしきい値重みに基づいて行うことができます。

4. [+ トラック リストをトラック メンバー関係に追加] をクリックして、1 つ以上のトラック メンバーをこのトラック リストに追加します。

   （注）	トラック メンバーに関連付けるブリッジ ドメインまたは L3Out を選択する必要があります。ブリッジ ドメイン （BD） または L3Out をまだ作成していない場合は、トラック メンバーの追加をスキップし、1 つを割り当てずにポリシーを保存し、BD または L3Out を作成した後に戻ることができます。

5. [トラック メンバー関係にトラック リストを追加（Add Track List to Track Member Relation）] ダイアログで、宛先 IP、範囲タイプを指定し、IP SLA モニタリング ポリシーを選択します。

   追跡リストの範囲は、ブリッジ ドメインまたは L3Out のいずれかです。IP SLA モニタリング ポリシーは、前の手順で作成したものです。

ステップ 15

[保存（Save）] をクリックして、テンプレートの変更を保存します。

ステップ 16

サイトにテンプレートを展開します。

1. [テナント ポリシー（Tenant Policies）] テンプレート表示で、[展開（Deploy）] をクリックします。

2. [サイトに展開する（Deploy to sites）] ダイアログ内で、展開されるポリシーを確認して、[展開する（Deploy）]をクリックします。

3. （オプション）ポリシーが正常に展開されいることを確認します。

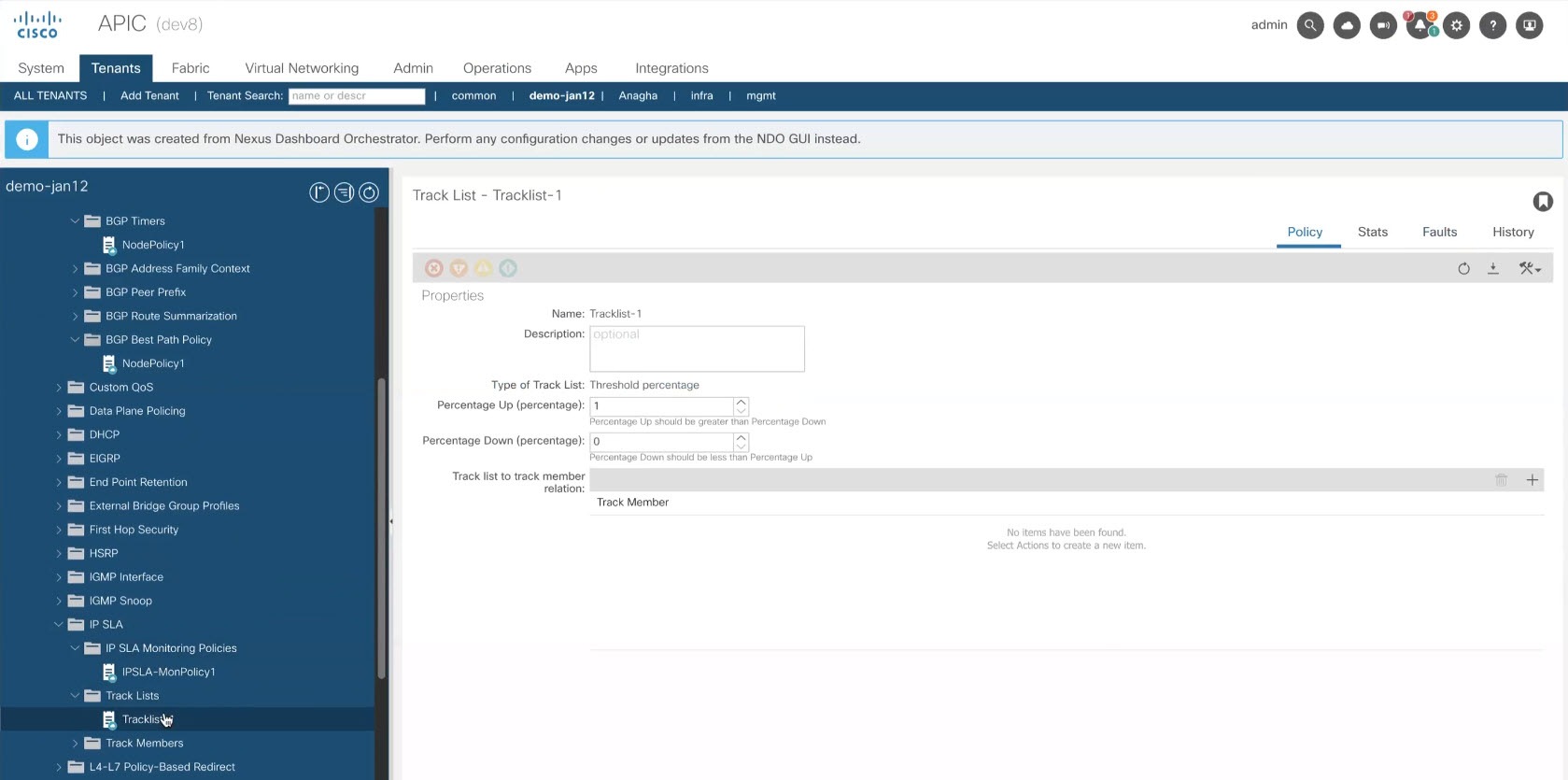

   サイトの APIC に移動し、[テナント（Tenant）] を選択することで、テンプレートがサイトに正しく展開されたことを確認できます。 > <tenant-name> > ポリシー > [プロトコル（Protocol）]と IP SLA ポリシーの確認をします。次に例を示します：



ステップ 1

左側のナビゲーション ペインで、[構成（Configure）] > [テナント テンプレート > L3Out（Tenant Template L3Out）] の順に選択します。

ステップ 2

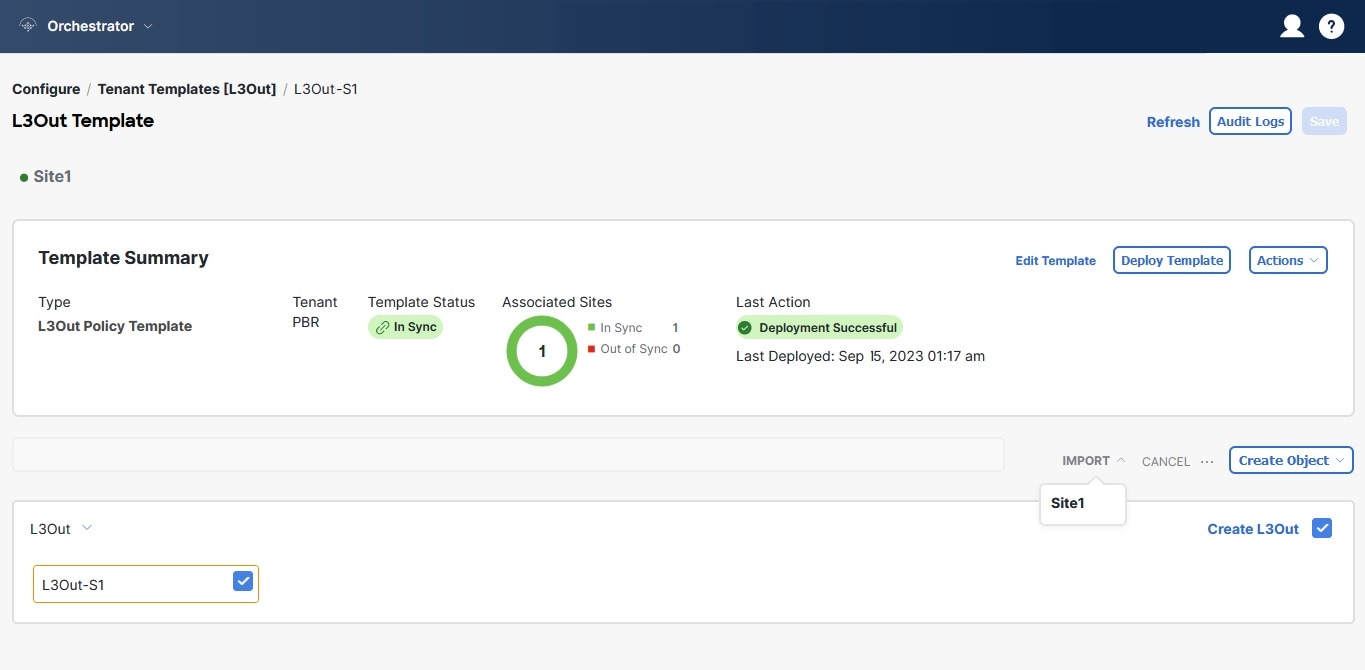

メインペインで、[L3Out テンプレートの作成（Create L3Out Template）] をクリックします。

ステップ 3

新しいテンプレートを作成する場合は、テンプレートを関連付ける[テナント（Tenant）] と [サイト（Site）] を選択し、[保存してテンプレートに移動（Save and go to template）] をクリックします。

各 L3Out テンプレートは、 他の NDO テンプレートに類似する特定のテナントに関連します。しかし、L3Out 構成は、通常サイト固有としてシングル サイトにのみにも割り当てられます。

複数のサイトのために L3Out 構成 を定義したい場合、各サイトに一つ以上の L3Out テンプレートを作成する必要があります。しかし、同じ L3Out テンプレート内に全てを定義することで複数の L3Out サイト/テナントごとに展開することができます。 複数のテナントに割り当てられている場合、サイトごとに複数の L3Out テンプレートがある可能性があります。

ステップ 4

テンプレートの [名前（Name）] を入力します。

ステップ 5

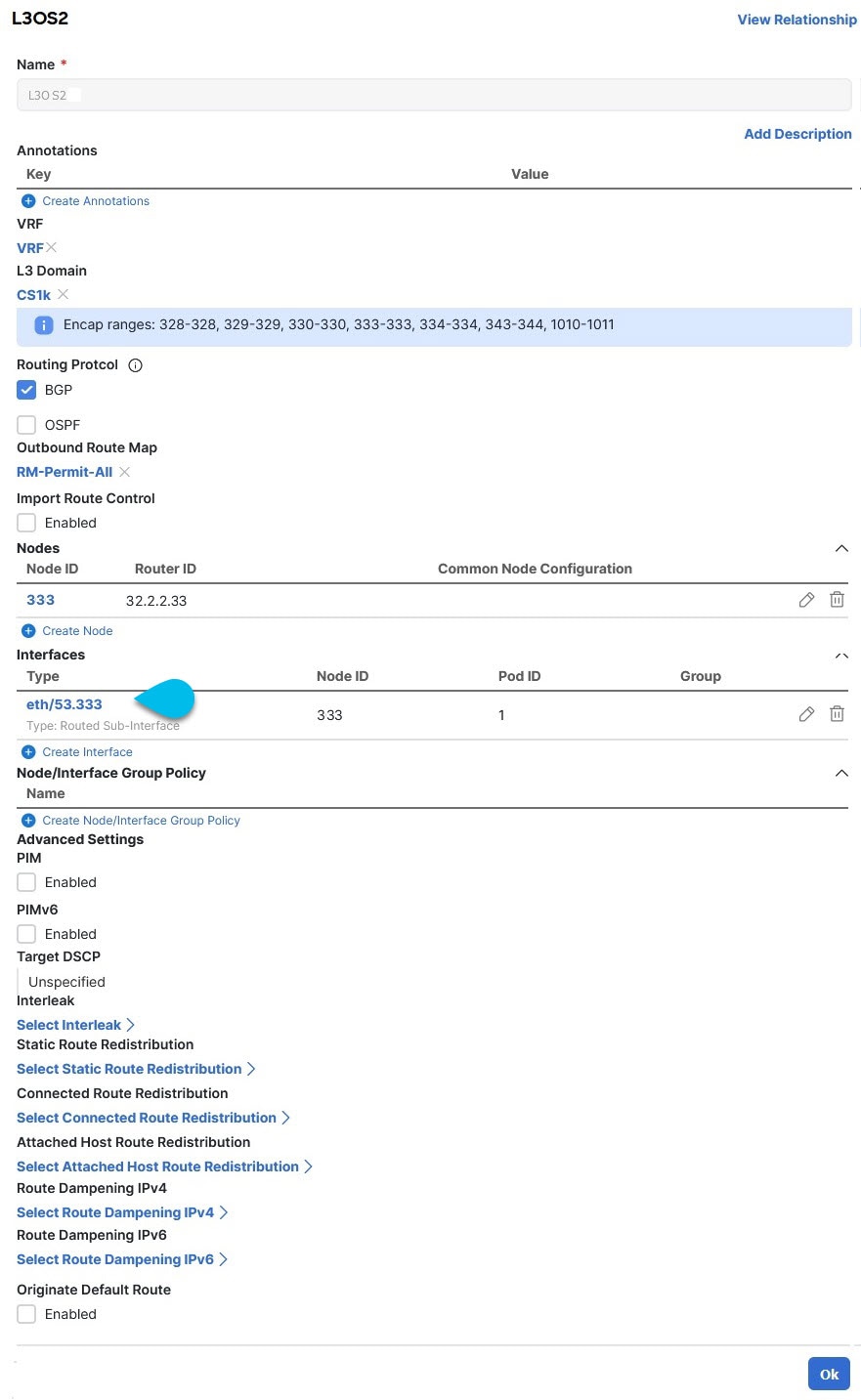

IP ベース L3Out を作成し、その一般的な構成を提供します。

1. メインペインで、[オブジェクトを作成（Create Object）] > L3Out を選択します。

2. L3Out の [名前（Name）] を入力します。

   （注）	サイト全体のすべての L3Out には、同じテナントに属しているか、同じ外部情報技術への接続を許可している場合でも、一意の名前を指定することをお勧めします。

3. [VRF>を選択する（Select VRF>）] をクリックし、この L3Out に関連付ける VRF を選択します。

   この時点でテンプレートを保存して展開すると、動作は NDO リリース 4.0（x）以前で利用可能だったものと同じになることに注意してください。次の手順では、NDO から直接完全な L3Out 構成を可能にするために、リリース 4.1（1）以降で使用可能な追加設定について説明します。

4. [L3 ドメイン > の選択（Select L3 Domain>）] をクリックし、この L3Out に関連付ける L3 ドメインを選択します。

   L3 ドメインは、APIC で直接作成することも、NDO の[ファブリック管理（Fabric Management）] > [ファブリック ポリシー（Fabric Policies）]ページを使用して作成することもできます（ファブリック管理テンプレート 章で説明されています）。

5. この L3Out で使用される [ルーティング プロトコル（Routing Protocols）] を選択します。

   BGP または OSPF、またはその両方を選択できます。または、この L3Out で静的ルーティングを使用する予定がある場合は、両方のプロトコルを無効のままにすることができます。

   OSPF を有効にする場合は、OSPF エリア ID と OSPF エリア タイプも指定する必要があります。

   OSPF と BGP の両方の場合：

   • ファブリックの BD サブネットまたは他の L3Out （トランジット ルーティング）から学習したプレフィックスを外部にアドバタイズするアウトバウンド ルート マップ（Outbound Route Map）を提供します。

     これは、前のセクションで作成したルート制御のルート マップ ポリシーです。

     （注）	ここでアウトバウンド ルート マップを指定する場合は、外部ネットワーク ドメインに対してアドバタイズされる必要があるすべてのプレフィックスを含む必要があります。BD から L3Out への関連付けで構成された BD サブネットと、エクスポート ルート制御で構成された外部 EPG サブネットは、このルートマップ構成が展開されている場合は機能しません。

   • [インポート ルート制御（Import Route Control）]を有効にします。ファブリック内で再配布する必要がある外部プレフィックスを制御します。

6. [ノード（None）] エリアで、[+ノードの追加（+Add Node）] をクリックして指定します。

ステップ 6

L3Out に 1 つ以上のボーダー リーフ スイッチ (ノード) を追加します。

1. [+ノードの追加（+Add Node）] をクリックします。

2. [ノードの追加（Add Node）] ダイアログで、[ノード ID（Node ID）] を選択します。

3. [ルータ ID (Router ID)] を入力します。

4. (オプション) このノード用に作成した [ノード グループ ポリシー（Node Group Policy）] を選択します。

   手順 9 で説明されているように、[ノード グループ ポリシー（Node Group Policy）]を構成してノードに適用することにより、すべてのノードに一貫した構成を展開できます。ノード グループ ポリシーをまだ作成していない場合は、このサブステップをスキップして、後で戻ることができます。

5. ルーター ID を[ループバックとして使用する（Use Router ID as Loopback）]かどうかを選択します。

6. 1 つ以上の静的ルートを定義する場合は、[+静的ルートの追加（+Add Static Routes）] をクリックします。

   すべてのスタティック ルートについて、ab.cd.ef.gh/xy フォーマットを使用してネットワーク マスクを含む IP アドレス [プレフィックス（Prefix）]を定義し、[Null0 へのスタティック ルートを作成（Create a static route to Null0）]するかどうかを選択し、[ネクスト ホップ（Next Hop）] IP アドレスを定義する必要があります。ネクスト ホップ IP を提供する場合、テナント ポリシー テンプレートを作成で作成した[アドミニストレーティブ ディスタンス（Administrative Distance）] と [モニタリング ポリシー（Monitoring Policy）] を選択することもできます。

   ここで、テナント ポリシー テンプレートを作成に定義した [追跡ポリシー（Track Policy）] を選択することもできます。

7. この L3Out を展開する追加の境界リーフ スイッチについて、この手順を繰り返します。

ステップ 7

L3Out の 1 つ以上のインターフェイスを追加します。

1. [+インターフェイスの追加（+Add Interface）] をクリックします。

2. 追加するインターフェイスのタイプを選択します。

   このリリースでは、APIC と同じインターフェイス タイプがサポートされています。

   • ルーテッド インターフェイス

   • ルーテッド サブインターフェース

   • SVI

   • フローティング SVI

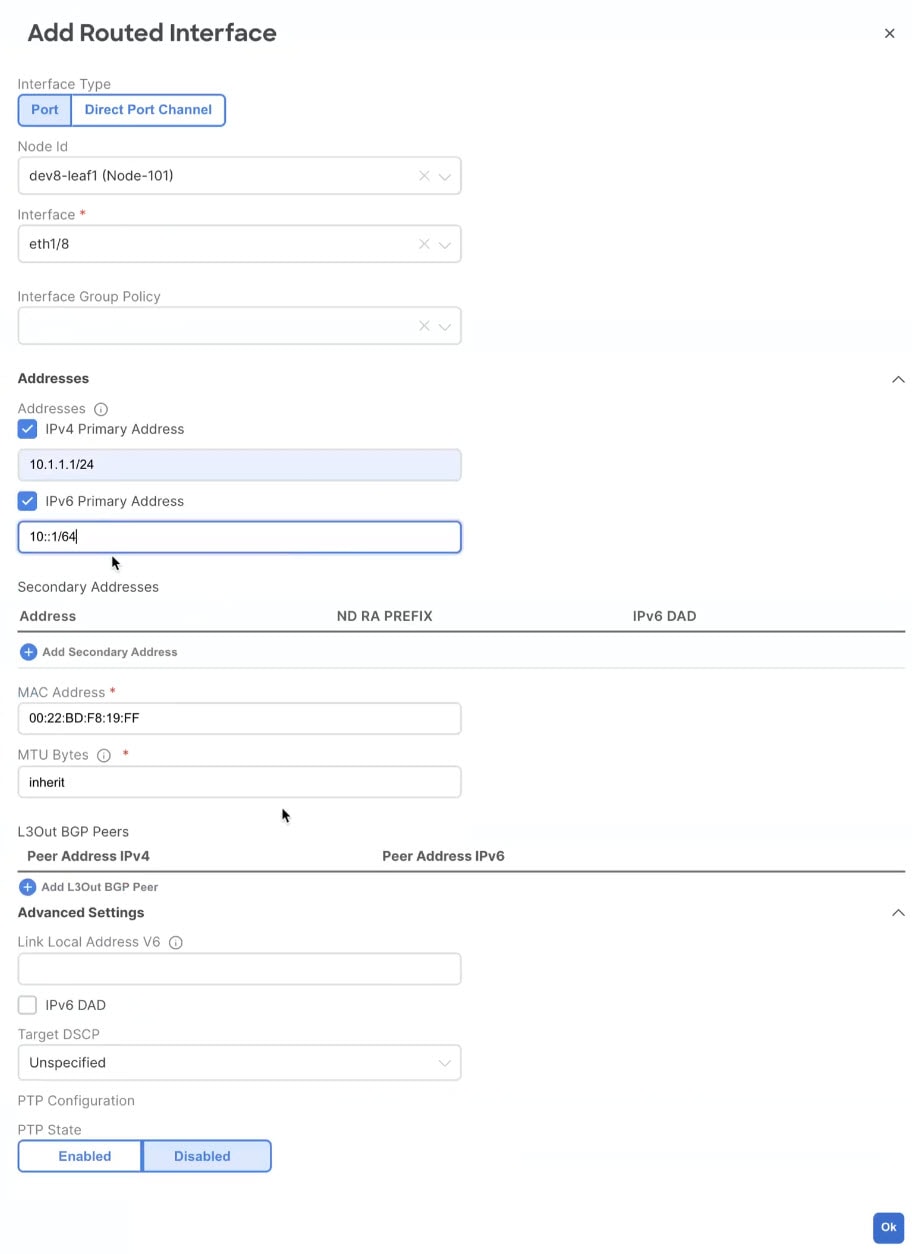

   APIC でインターフェイスを直接設定するときに通常使用するものと同じ設定パラメータを使用できます。次に例を示します。



3. この L3Out 構成を展開する追加のインターフェイスについて、この手順を繰り返します。

ステップ 8

（オプション）1 つ以上のノードまたはインターフェース グループ ポリシーを追加します。

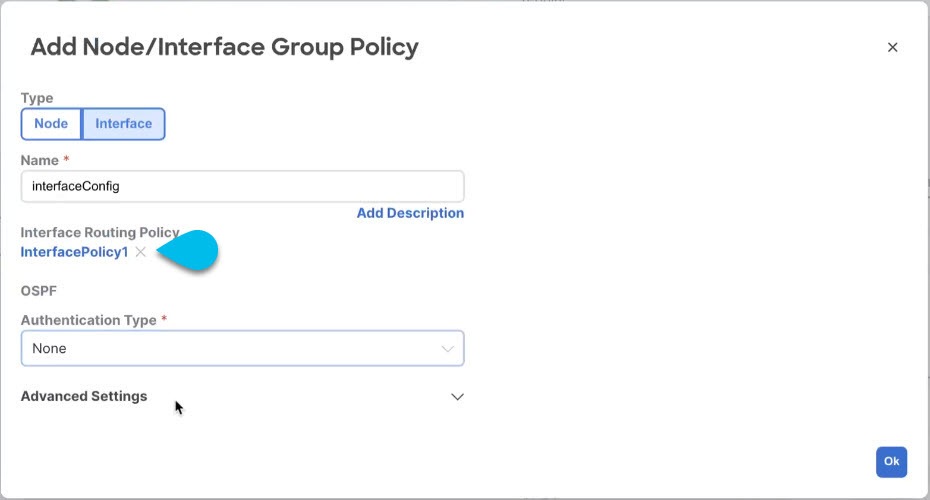

1. [+ ノード/インターフェース グループ ポリシーの追加（+Add Node/Interface Group Policy）] をクリックします。

2. [ノード（Node）]またはインターフェイス グループ ポリシーのどちらを定義しているかを選択し、[名前（Name）]を入力します。

3. [ノード ルーティング ポリシー（Node Routing Policy）] または [インターフェイス ルーティング ポリシー（）] をそれぞれ選択します。

   （注）	L3Out で OSPF を使用する場合、インターフェイス グループ ポリシーは必須です。

   これは、テナント ポリシー テンプレートを作成 に作成したポリシーの 1 つです。次に例を示します。



4. 展開に必要な追加のノードまたはインターフェイス構成設定を提供します。

   このグループ ポリシーを適用するすべてのノードまたはインターフェイスは、グループ ポリシーで定義されているものとまったく同じ構成になることに注意してください。

5. Ok をクリックして、グループ ポリシーを保存します。

6. この L3Out の追加のノードまたはインターフェイス グループ ポリシーについて、この手順を繰り返します。

ステップ 9

（オプション）ノードまたはインターフェース グループ ポリシーを 1 つ以上のノード/インターフェースに適用します。

1. この L3Out 用に構成したノードまたはインターフェースの 1 つをクリックします。

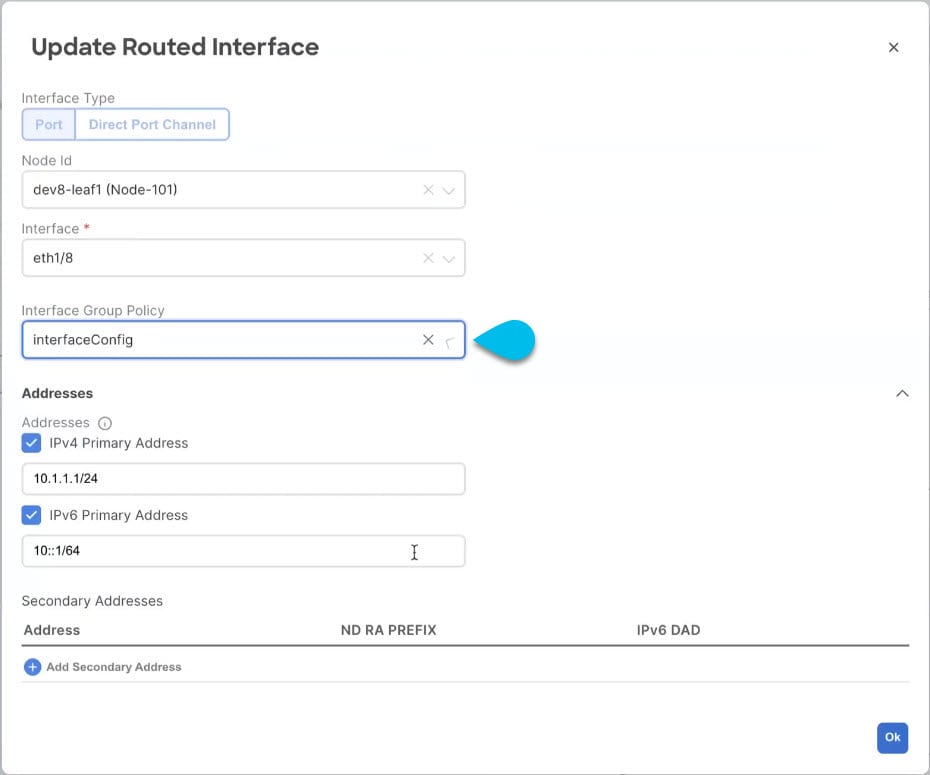

2. [ノード/インターフェイス グループ ポリシー（Node/Interface Group Policy）] ドロップダウンから、前の手順で定義したグループ ポリシーを選択します。



3. グループ ポリシーによって定義された一貫性のある設定を適用するすべてのノードとインターフェイスに対して、この手順を繰り返します。

ステップ 10

[保存（Save）] をクリックして、テンプレートの変更を保存します。

ステップ 11

サイトにテンプレートを展開します。

1. [L3Out テンプレート（L3Out Template）] ページで、[展開（Deploy）] をクリックします。

2. [サイトに展開する（Deploy to sites）] ダイアログ内で、展開されるポリシーを確認して、[展開する（Deploy）]をクリックします。

3. （オプション）ポリシーが正常に展開されいることを確認します。

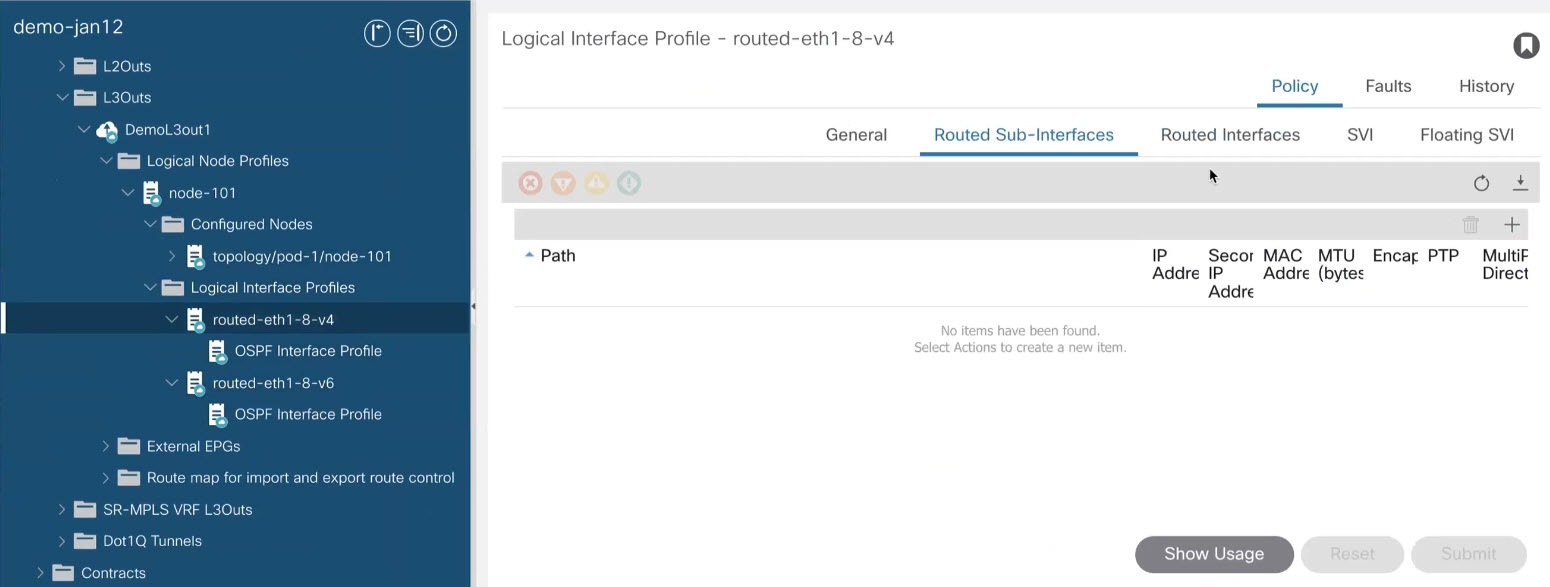

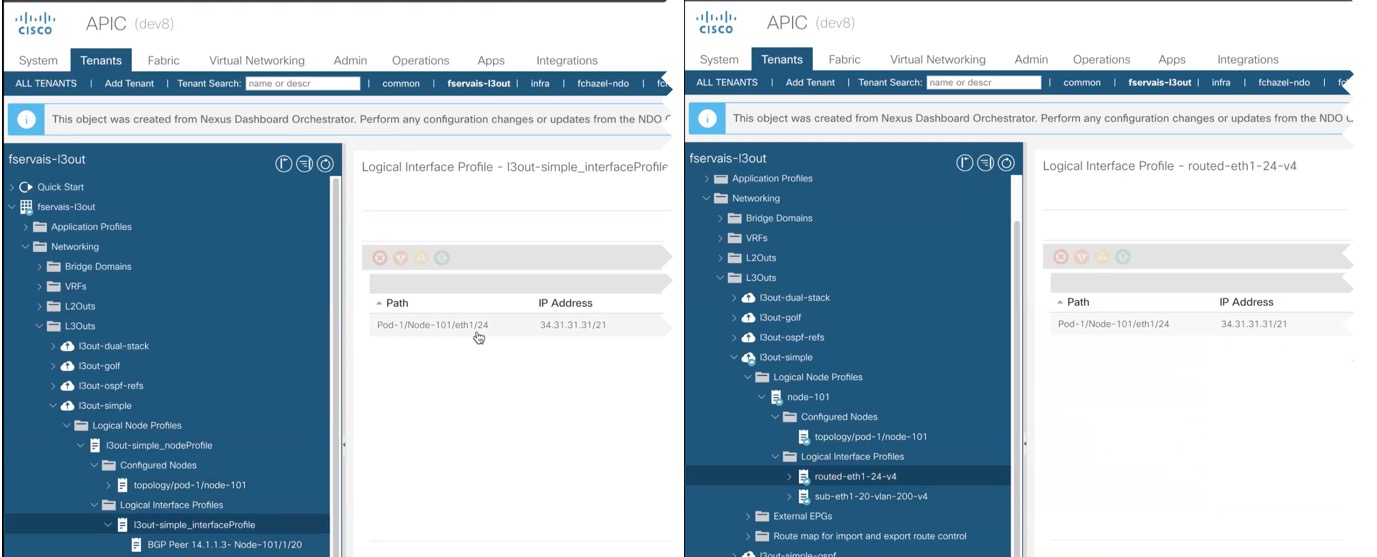

   サイトの APIC に移動し、[テナント（Tenants）] > <tenant-name> > [ネットワーク化（Networking）] > L3Out を選択し、NDO で指定した L3Out 名を確認することで、テンプレートがサイトに正しく展開されたことを確認できます。

   NDO の同じテンプレートですべての L3Out 構成を定義する一方で、APIC では個別のポリシーが作成されることに注意してください。たとえば、APIC では、ノード、インターフェイス、さらには IP アドレス タイプに対して個別のポリシーが作成されます（単一の L3Out インターフェイスに IPv4 および IPv6 IP アドレスを提供すると、2 つの個別のインターフェイス プロファイルが作成されます）。



ステップ 1

Cisco Nexus Dashboard にログインし、オーケストレータ サービスを開きます。

ステップ 2

左のナビゲーション ペインで、[構成（Configure）] > [テナント テンプレート（Tenanat Template）] > [テナント ポリシー（Tenant Policies）]を選択します。

ステップ 3

メインペインで、[テナント ポリシー テンプレートの追加（Add Tenant Policy Template）] をクリックします。

ステップ 4

新しいテンプレートを作成する場合、テンプレートの [名前（Name）] を指定し、構成のインポート元である [テナントを選択（Select a Tenant）] します。

ステップ 5

テンプレートを、構成のインポート元であるサイトに関連付けます。

1. [テナント ポリシー（Tenant Policies）] テンプレート表示内で [アクション（Actions）] > [サイトの関連付け（Sites Association）]を選択します。

2. 関連サイトで <template-name> ダイアログで、テンプレートを展開するサイトを選択します。

ステップ 6

[保存（Save）] をクリックして、テンプレートの変更を保存します。

ステップ 7

テナント ポリシー テンプレートに 1 つ以上のポリシーをインポートします。

1. [テナント ポリシー（Tenant Policies）] 画面の [テンプレート プロパティ（Template Properties）] ビューで、<site-name>に > インポート（Import <site-name>） を選択します。

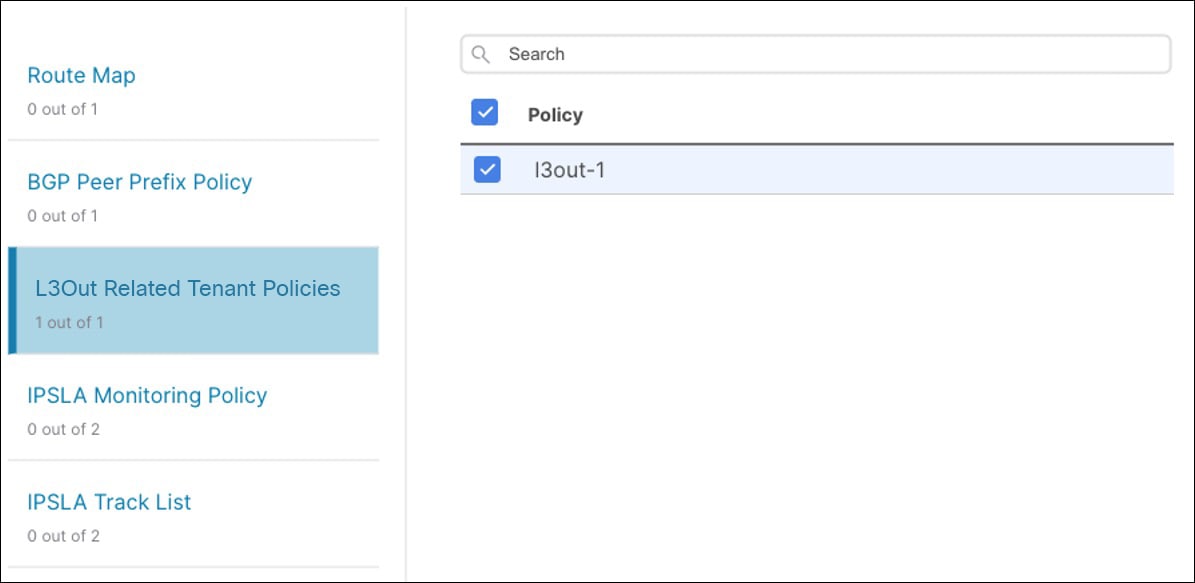

2. [<site-name> からインポート（Import from <site-name> ）] ダイアログで、1 つ以上の L3Outs を選択し、[インポート（Import）] をクリックします。

   サイトで L3Out がすでに構成されている場合、その関連ポリシーは [L3Out 関連のテナント ポリシー（L3Outrelated Tenant Policies）] カテゴリでインポートできます。インポートする L3OutSource を選択すると、サイトの APIC でその L3Out によって参照されるすべてのポリシーが、編集中のテナント ポリシー テンプレートにインポートされます。



3. インポートされたすべてのポリシーがテンプレートに表示されていることを確認し、[保存（Save）] をクリックして保存します。

   前の手順でインポートすることを選択した、サイトの L3Out 用に構成されたすべてのポリシーは、次のガイドラインを使用してテナント ポリシー テンプレートに追加されます。

   • デフォルトのインポート ルート マップの名前は <l3out-name>_imp_<site-id> です。

   • デフォルトのエクスポート ルート マップの名前は <l3out-name>_exp_<site-id> です。

   • ノード ルーティング ポリシーには、L3OutNodePolicy1、L3OutNodePolicy2 などの番号が付けられます。

   • インターフェイス ルーティング ポリシーには、L3OutInterfacePolicy1、L3OutInterfacePolicy2 などの番号が付けられます。



4. 必要に応じて、ポリシー名を更新し、[保存（Save）] をクリックして変更を保存します。

   インポートされたポリシーの名前は、作成時のままにしておくことをお勧めします。この場合、次のセクションで説明するように L3Out テンプレートに L3Out をインポートすると、参照されるポリシーが NDO によって L3Out 用に自動的に認識され、構成されます。

   ただし、マルチサイト ドメインに特定の命名規則がある場合は、その規則に従うようにインポートされたオブジェクトの名前を更新できます。この場合、次のセクションの L3Out インポート時にオブジェクト参照を手動で指定する必要があります。

   （注）	一部のオブジェクトでは、サイトで作成された管理対象オブジェクト（MO）と、オーケストレータで表示および管理されるポリシーオブジェクトとの間に 1:1 のマッピングがありません。NDO で論理グループに結合される MO については、L3Out 構成のインポートの概要を参照してください。

ステップ 8

テンプレートをサイトに展開します。

1. [テナント ポリシー（Tenant Policies）] テンプレート表示で、[展開（Deploy）] をクリックします。

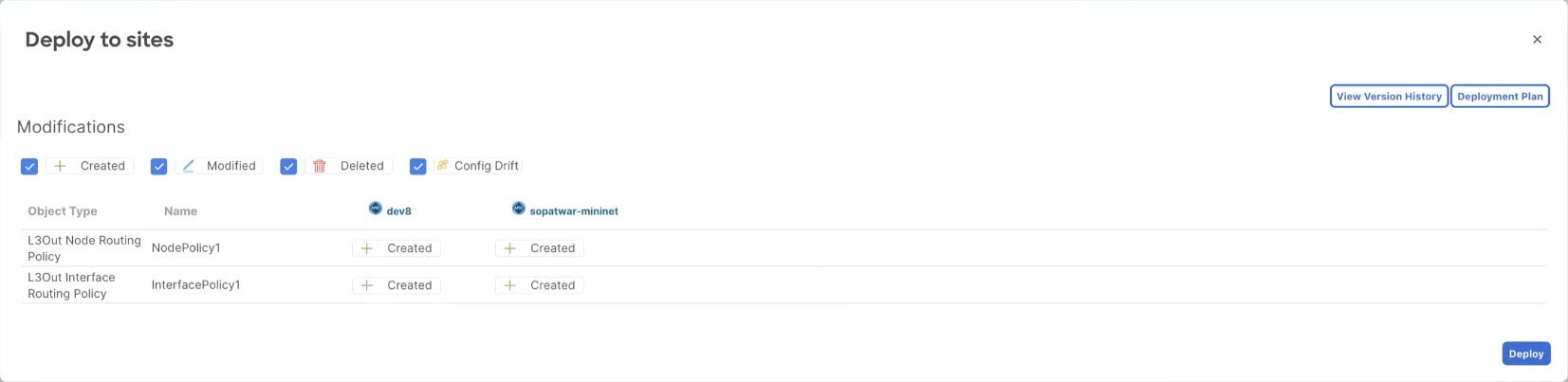

2. [サイトに展開する（Deploy to sites）] ダイアログ内で、展開されるポリシーを確認して、[展開する（Deploy）]をクリックします。

ステップ 1

左のナビゲーション ペインで、[構成（Configure）] > [テナント テンプレート（Tenant Template）] > [L3Out] の順に選択します。

ステップ 2

メインペインで、[L3Out テンプレートの追加 (Add L3Out Template)] をクリックします。

ステップ 3

新しいテンプレートを作成する場合は、L3Out 構成をインポートする[テナント（Tenant）] と [サイト（Site）] を選択し、[保存してテンプレートに移動（Save and go to template）] をクリックします。

ステップ 4

新しいテンプレートを作成した場合は、テンプレートの[名前（Name）]を入力し、[保存（Save）] をクリックします。

ステップ 5

サイトから L3Out をインポートします。

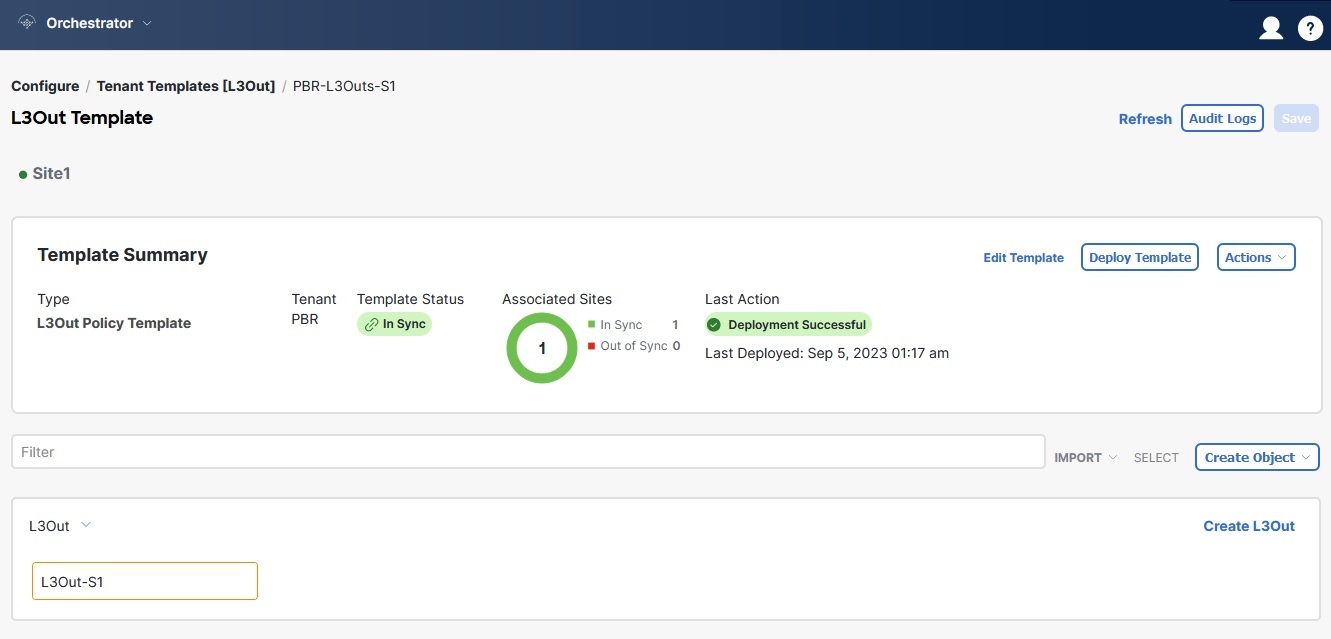

1. メイン ウィンドウで、[インポート (Import)] をクリックします。

2. [インポート元 <site-name>（Import from <site-name>）] で、インポートする L3Out を選択し、[インポート（Import）] をクリックします。

   （注）	L3Out に NDO のテナント ポリシー テンプレートにないテナン トポリシー参照が 1 つ以上ある場合、テナント ポリシー テンプレート オブジェクトのインポート で説明するようにその L3Out をインポートすることはできません。



ステップ 6

インポートされた L3Out に欠落している情報を入力します。

L3Out を初めてインポートするときに、一部の L3Out 設定がインポートされず、手動で指定する必要がある場合、UI のオブジェクトが赤色で表示されることがあります。

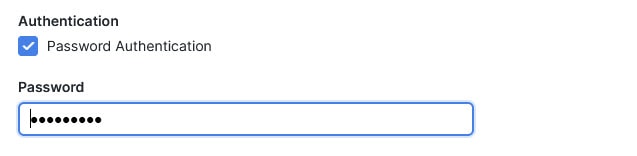

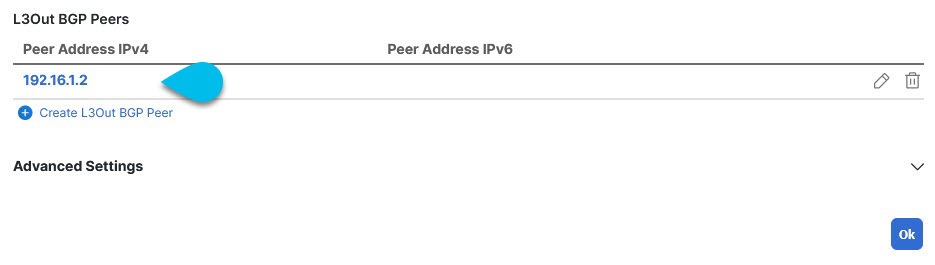

たとえば、BGP ピア構成が L3Out に存在する場合、NDO は L3Out がインポートされるときに認証を適用します。この場合、手動で認証設定に移動し、パスワード認証を無効にするか、有効なパスワードを入力する必要があります。

1. インポートした L3Out を選択します。

2. 警告が表示されている設定をクリックします。



3. 警告を再度表示する設定をクリックします。



4. パスワードなど、欠落している構成を入力します。



5. インポートされたオブジェクトのテンプレート内の他のすべての警告に対して、この手順を繰り返します。

ステップ 7

[保存（Save）] をクリックして、テンプレートの変更を保存します。

ステップ 8

必要に応じて、前の手順でインポートした L3Out を参照する、以前にインポートした IP SLA トラック メンバーを更新します。

1. インポートされた L3Out オブジェクトを含む L3Out テンプレートが保存されていることを確認します。

2. [アプリケーション管理（Application Management）] > [ テナント ポリシー（Tenant Policies）] の順に移動します。

3. IP SLA トラック メンバーを含むテナント ポリシー テンプレートを選択します。

4. [IP SLA 追跡リスト（IP SLA Track List）] ポリシーを選択します。

5. 右側のプロパティ サイドバーで、更新するトラック メンバー リストの横にある [編集（Edit）] アイコンをクリックします。

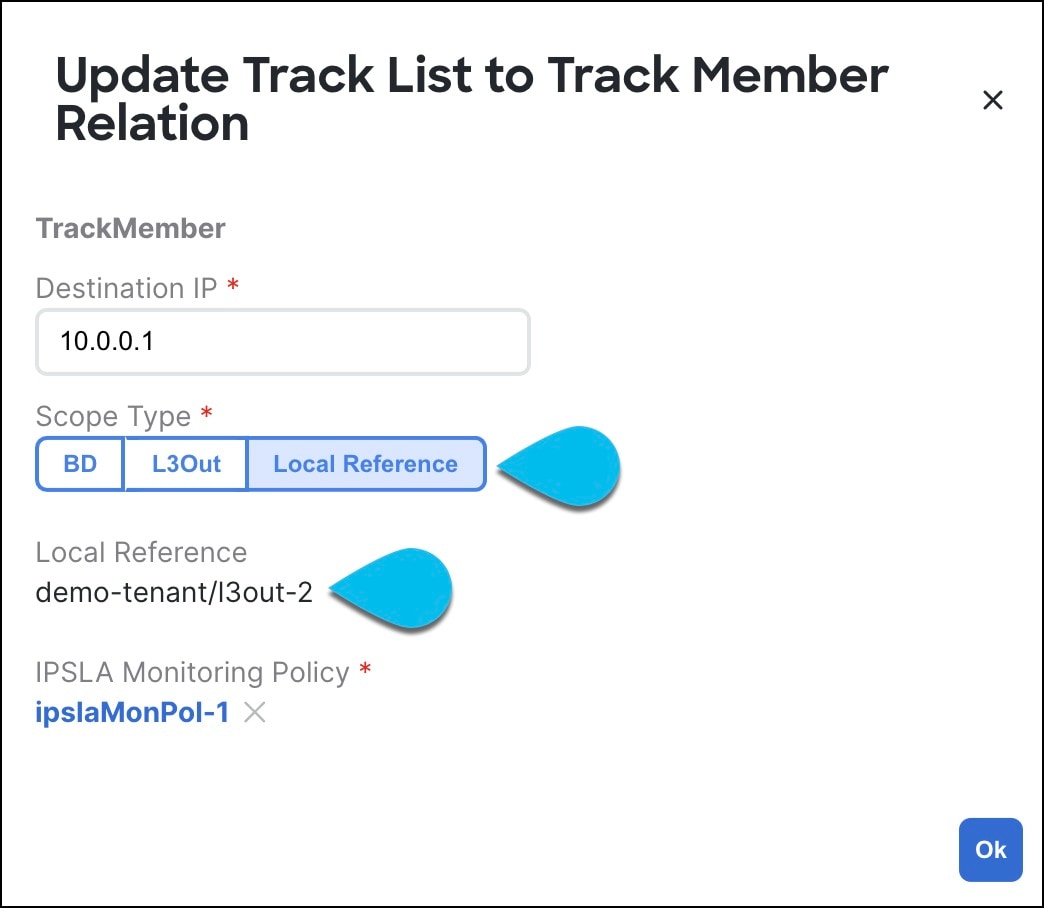

6. [トラック リストを更新してメンバー関係を追跡する（Update Track List to Track Member Relation）] ダイアログで、スコープ タイプを更新し、スコープ オブジェクトを選択します。

   現在の値は、ローカル参照と参照されるオブジェクトの名前に設定されます。



   スコープ タイプを L3Out に更新し、前の手順でインポートした L3Out を選択する必要があります。

7. [OK]をクリックして、変更内容を保存します。

8. [保存（Save）] をクリックして、テナント ポリシー テンプレートを保存します。

9. [展開（Deploy）] をクリックして、サイトにテンプレートを再展開します。

10. [アプリケーション管理（Application Management）] > [テナント ポリシー（Tenant Policies）] に戻り、前の手順で編集した L3Out テンプレートを選択します。

ステップ 9

L3Out テンプレートをサイトに展開します。

1. [L3Out テンプレート（L3Out Template）] ページで、[展開（Deploy）] をクリックします。

2. [サイトに展開する（Deploy to sites）] ダイアログ内で、展開されるポリシーを確認して、[展開する（Deploy）]をクリックします。

3. （オプション）ポリシーが正常に展開されいることを確認します。

   サイトの APICに移動し、[テナント（Tenants）] > [<tenant-name>] > [ネットワーキング（Networking）] > [L3Outs] を選択し、L3Out 名が NDO テンプレートにインポートしたものと一致していることを確認して、テンプレートが正常にサイトに展開されたことを確認できます。

   （注）	構成が NDO からサイトに展開されると、古い MO が削除され、NDO 固有の階層で新しい MO が作成されます。これにより、短時間（最大 1 秒）のトラフィック中断が発生する可能性があります。

ステップ 1

左のナビゲーション ペインから、[操作（Operate）] > [サイト（Sites）] を選択します。

ステップ 2

L3Out ネイバーを表示するサイトの名前をクリックします。

ステップ 3

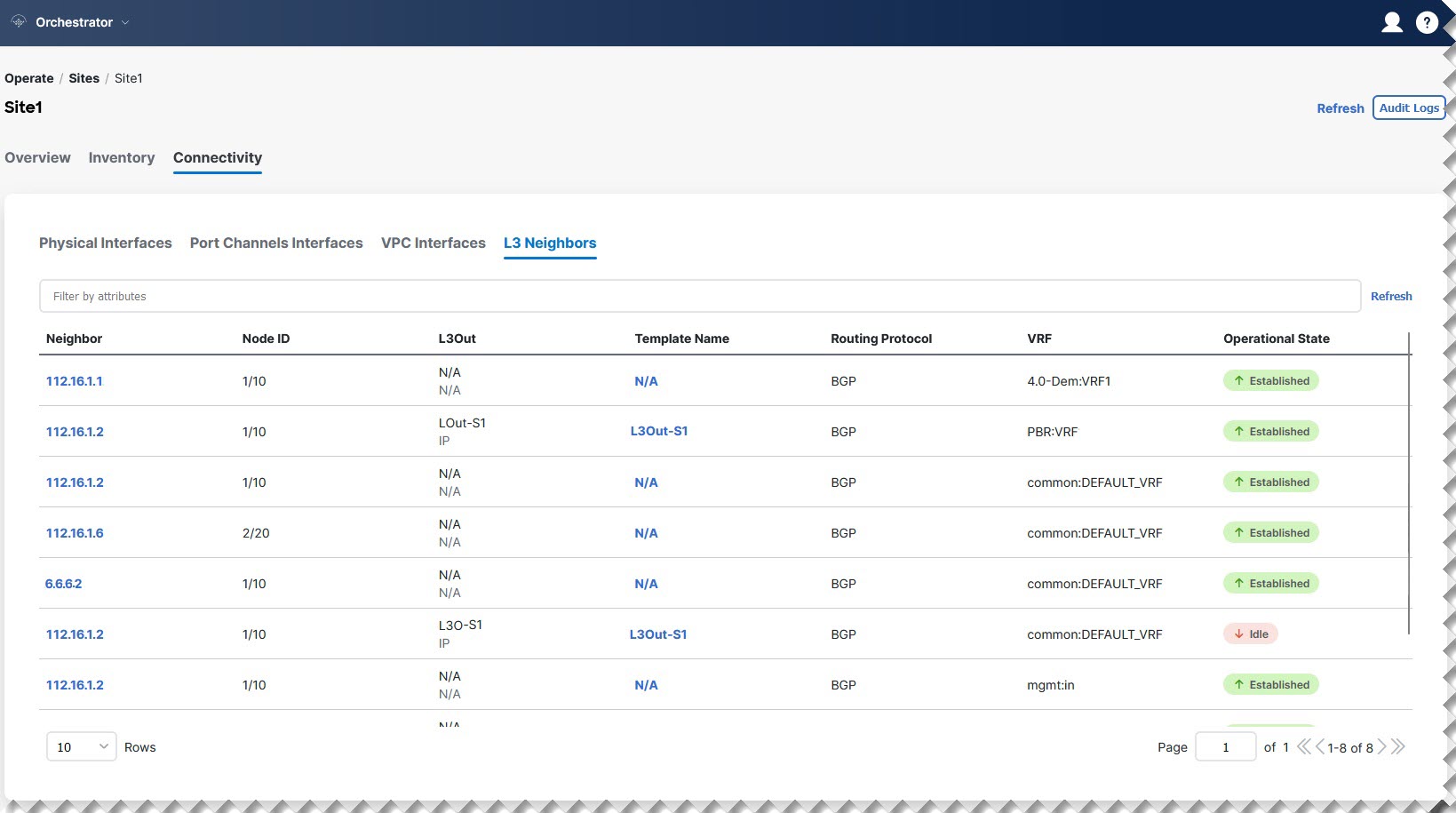

サイト情報ページで、[接続 > L3 ネイバー（Connectivity L3 Neighbors）] を選択します。

[L3ネイバー（L3 Neighbors）] ページには、そのサイトの L3Out 構成に基づいてすべてのネイバーが統合されたビューが表示されます。各列に基づいてページをフィルタ処理またはソートできます。

[更新（Refresh）] をクリックすると、いつでもサイトのコントローラから最新の情報を取得できます。

ステップ 4

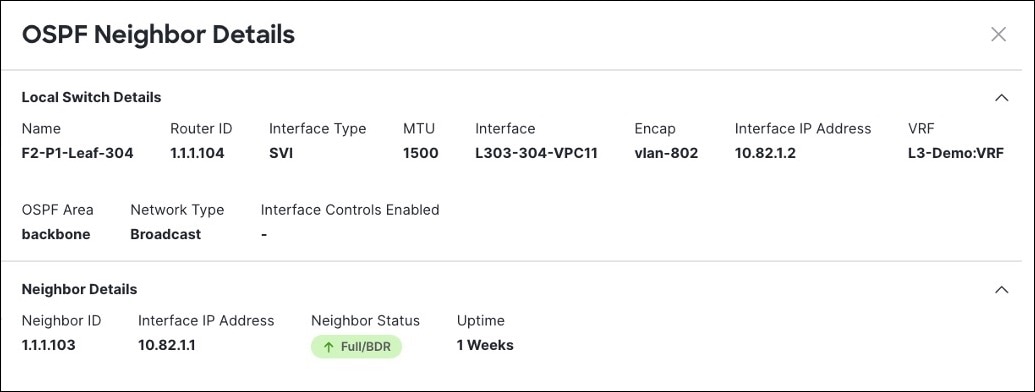

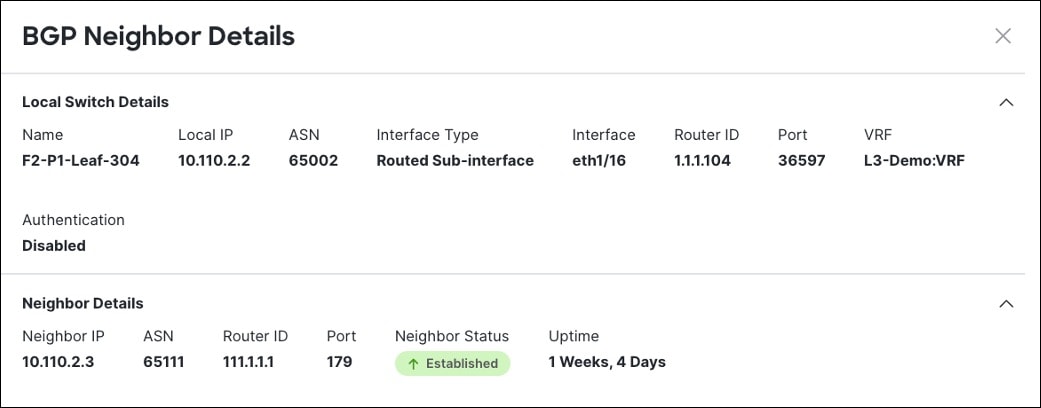

[ネイバー（Neighbor）] 列のエントリをクリックすると、そのネイバーの詳細が表示されます。

ステップ 5

表示された情報が正確でない場合は、L3Out の構成を確認します。
