Cisco DCNM 仮想デバイス コンテキスト コンフィ ギュレーション ガイド リリース 5.x

VDC リソース テンプレート

VDC リソース テンプレートは、VDC で使用可能な最小および最大リソースを指定します。VDC の作成時に VDC リソース テンプレートを指定しない場合は、NX-OS ソフトウェアはデフォルトのテンプレートを使用します。 表 3-1 は、デフォルト以外の VDC に対するデフォルト VDC テンプレートのリソース制限を示します。

表 3-2 は、デフォルトの VDC に対するグローバル VDC テンプレートのリソース制限を示します。

（注） グローバル VDC リソース テンプレートについて記載されていないリソースはすべて、デフォルトで表 3-1 に記載されているデフォルト VDC テンプレートの制限になります。

（注） 物理デバイス上で、最大 2 つの SPAN モニタリング セッションを保有できます。

VDC リソース テンプレートの設定については、「VDC リソース テンプレートの設定」を参照してください。

VDC の作成後は、個々のリソース制限を次のように変更できます。

• 単一の VDC に対する個別のリソース制限を変更。

• デフォルト以外の VDC リソース テンプレートのリソース制限を変更し、このテンプレートを VDC に適用。

VDC 作成後の VDC リソース制限の管理については、「仮想デバイス コンテキスト（VDC）の管理」を参照してください。

ハイ アベイラビリティ（HA）ポリシー

VDC の High Availability（HA; ハイ アベイラビリティ）ポリシーは、回復不可能な VDC 障害が発生した場合に Cisco NX-OS ソフトウェアによって実行される処理を定義します。

HA ポリシーは、VDC の作成時に、シングル スーパーバイザ モジュールおよびデュアル スーパーバイザ モジュール構成に対して指定できます。HA ポリシーのオプションは次のとおりです。

• シングル スーパーバイザ モジュール構成：

– 停止（Bringdown）：VDC を障害状態に移行します。障害状態から復旧するには、物理デバイスをリロードする必要があります。

– リロード（Reload）：スーパーバイザ モジュールをリロードします。

– 再起動（Restart）：VDC プロセスとインターフェイスをいったん削除し、スタートアップ コンフィギュレーションを使用して再起動します。

• デュアル スーパーバイザ モジュール構成：

– 停止（Bringdown）：VDC を障害状態に移行します。障害状態から復旧するには、物理デバイスをリロードする必要があります。

– 再起動（Restart）：VDC プロセスとインターフェイスをいったん削除し、スタートアップ コンフィギュレーションを使用して再起動します。

– スイッチオーバー（Switchover）：スーパーバイザ モジュールのスイッチオーバーを開始します。

作成した、デフォルト以外の VDC に対するデフォルトの HA ポリシーは、シングル スーパーバイザ モジュール構成の場合は再起動、デュアル スーパーバイザ モジュール構成の場合はスイッチオーバーです。デフォルト VDC に対するデフォルトの HA ポリシーは、シングル スーパーバイザ モジュール構成の場合はリロード、デュアル スーパーバイザ モジュール構成の場合はスイッチオーバーです。

VDC 作成後の HA ポリシーの変更については、「仮想デバイス コンテキスト（VDC）の管理」を参照してください。

インターフェイスの割り当て

VDC に割り当てることができる物理リソースは、物理インターフェイスだけです。1 つの VDC には 1 つのインターフェイスだけを割り当てることができます。ある VDC から別の VDC にインターフェイスを移動すると、このインターフェイスの設定はすべて失われます。

VDC を最初に作成する際、この VDC にインターフェイスを明示的に割り当てることができます。初期状態では、すべてのインターフェイスはデフォルト VDC（VDC 1）内に配置されています。VDC に割り当てたインターフェイスは、この特定の VDC だけから表示および設定を行えます。VDC のインターフェイスを削除するには、このインターフェイスをデフォルト VDC に戻します。

インターフェイスを VDC に割り当てる際は、使用するプラットフォームのハードウェア アーキテクチャにも注意する必要があります。たとえば、Cisco Nexus 7000 シリーズ 32 ポート 10 Gbps イーサネット モジュール（N7K-M132XP-12）では、1 つのポート グループに含まれる 4 つのインターフェイスすべてを同一の VDC に割り当てる必要があります。

Cisco Nexus 7000 シリーズ 32 ポート 10 Gbps イーサネット モジュール（N7K-M132XP-12）のインターフェイスを除き、物理デバイスに任意の組み合わせでインターフェイスを割り当てることができます。このモジュールには 8 つのポート グループがあり、各ポートは 4 つのインターフェイスから構成されます。1 つのポート グループに含まれる 4 つのインターフェイスすべてを同一の VDC に割り当てる必要があります。 表 3-3 は、ポート グループのポート番号割り当てを示します。

Cisco Nexus 7000 シリーズ 32 ポート 10 Gbps イーサネット モジュールのポート グループに関する詳細については、『 Cisco Nexus 7000 Series Hardware Installation and Reference Guide 』を参照してください。

VDC 作成後のインターフェイス割り当ての変更については、「仮想デバイス コンテキスト（VDC）の管理」を参照してください。

VDC の管理接続

Cisco NX-OS ソフトウェアは、各 VDC の帯域外管理用に、仮想管理（mgmt 0）インターフェイスを備えています。このインターフェイスは、物理 mgmt 0 インターフェイスからアクセスする個別の IP アドレスを使用して設定できます。また、物理デバイス上のいずれかのイーサネット インターフェイスを使用して、帯域内管理を行うこともできます。管理接続の詳細については、「VDC の管理接続」を参照してください。

新規 VDC の初期化

新規の VDC は、新規の物理デバイスと似ています。VDC 管理者のユーザ アカウント パスワードを設定し、VDC との接続を確立するための基本設定を行う必要があります。

作業を開始する前に

network-admin ロールを持つユーザ名を使用する物理デバイスが検出されたことを確認します。

VDC の帯域外管理を使用するには、管理インターフェイス（mgmt 0）用に IPv4 または IPv6 アドレスを取得します。

手順の詳細

ステップ 2 [Summary] ペインで物理デバイスをクリックします。

ステップ 3 メニュー バーで [File] > [New] > [Create VDC...] の順に選択し、VDC セットアップ ウィザードを起動して [VDC General Parameters] ダイアログボックスを表示します（図 3-1 を参照）。

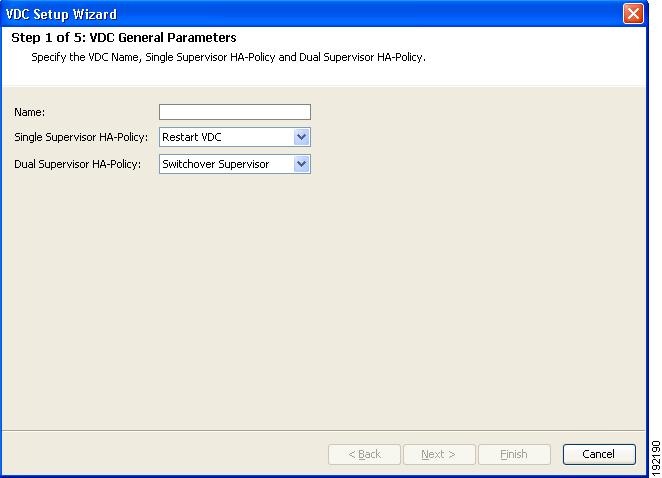

図 3-1 [VDC General Parameters] ダイアログボックス

ステップ 4 [Name] フィールドに VDC 名を入力します。

ステップ 5 （任意）物理デバイスに 1 つのスーパーバイザ モジュールがある場合、[Single Supervisor HA-Policy] フィールドで、下矢印キーをクリックして VDC の HA ポリシーを選択します。

ステップ 6 （任意）物理デバイスに 2 つのスーパーバイザ モジュールがある場合、[Dual Supervisor HA-Policy] フィールドで、下矢印キーをクリックして VDC の HA ポリシーを選択します。

ステップ 7 [Next] をクリックします。

[Interface Membership] ダイアログボックスが表示されます（図 3-2 を参照）。

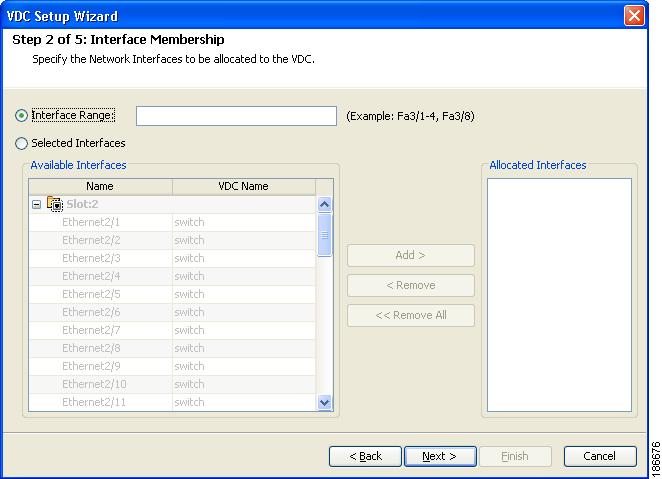

図 3-2 [Interface Membership] ダイアログボックス

ステップ 8 VDC に割り当てるインターフェイスを選択します。

（注） VDC にインターフェイスを割り当てると、このインターフェイスの設定は失われます。

ステップ 9 [Next] をクリックします。

[Resource Limit] ダイアログボックスが表示されます。

ステップ 10 （任意）既存のリソース テンプレートを使用するには、[Template Name] フィールドで下矢印キーをクリックし、ドロップダウン リストからリソース テンプレートを選択します（図 3-3を参照）。

図 3-3 既存のリソース テンプレートを使用する [Resource Limit] ダイアログ ボックス

（注） リソース テンプレートを選択しないと、Cisco DCNM は vdc-default テンプレートを使用します。

ステップ 11 （任意）新しいリソース テンプレートを作成するには、次の作業を行います。

a. [Create New Resource Template] オプション ボタンをクリックします（図 3-4を参照）。

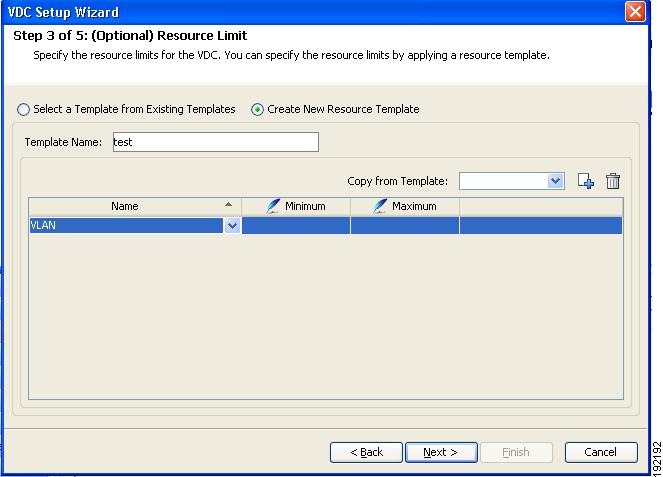

図 3-4 新しいリソース テンプレートを作成する [Resource Limit] ダイアログ ボックス

b. [Template Name] フィールドにリソース テンプレート名を入力します。

c. アイコンをクリックして、新しいリソース行を追加します。

新しいリソース制限行が表示されます。

d. [Name] の下のセルで下矢印キーをクリックし、ドロップダウン リストからリソースを選択します。

e. [Minimum] の下のセルをクリックし、最小制限を入力します。

f. [Maximum] の下のセルをクリックし、最大制限を入力します。

g. 他のリソース制限を設定するには、手順 c ～ f を繰り返します。

h. （任意）行を削除するには、削除する行をクリックし、 アイコンをクリックします。

リソース制限行が表示されなくなります。

（注） リソース テンプレートを選択しないと、Cisco DCNM は vdc-default テンプレートを使用します。

ステップ 12 （任意）既存のリソース テンプレートから新しいリソース テンプレートを作成するには、次の作業を行います。

a. [Create New Resource Template] オプション ボタンをクリックします。

b. [Copy from Template] フィールドで下矢印キーをクリックし、リソース テンプレートをクリックします（図 3-5を参照）。

図 3-5 リソース テンプレートをコピーする [Resource Limit] ダイアログ ボックス

c. （任意）必要に応じて、リソース フィールドを変更します。

d. （任意）行を追加するには、ステップ 11で説明されている手順を実行します。

e. （任意）行を削除するには、削除する行をクリックし、 アイコンをクリックします。

リソース制限行が表示されなくなります。

（注） リソース制限を設定しないと、Cisco DCNM は vdc-default テンプレートのリソース制限を使用します。

ステップ 13 （任意）リソース制限を変更するには、次の作業を行います。

a. アイコンをクリックして、新しいリソース行を追加します。

新しいリソース制限行が表示されます。

b. [Name] の下のセルで下矢印キーをクリックし、ドロップダウン リストからリソースを選択します。

c. [Minimum] の下のセルをクリックし、最小制限を入力します。

d. [Maximum] の下のセルをクリックし、最大制限を入力します。

e. 他のリソース制限を変更するには、手順 a ～ f を繰り返します。

f. （任意）行を削除するには、削除する行をクリックし、 アイコンをクリックします。

リソース制限行が表示されなくなります。

（注） リソース制限を設定しないと、Cisco DCNM は vdc-default テンプレートのリソース制限を使用します。

ステップ 14 [Next] をクリックします。

[Authentication] ダイアログボックスが表示されます（図 3-6 を参照）。

図 3-6 [Authentication] ダイアログボックス

ステップ 15 [Password] フィールドに管理ユーザ パスワードを入力します。

ステップ 16 [Confirm Password] フィールドに管理ユーザ パスワードを再度入力します。

ステップ 17 （任意）[Expiry Date] フィールドで下矢印キーをクリックし、[Expiry Date] ダイアログボックスで管理ユーザの有効期限を選択します（図 3-7 を参照）。

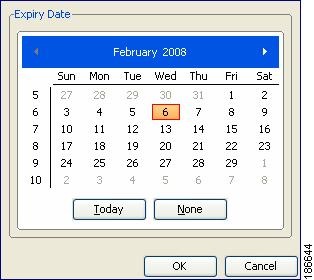

図 3-7 [Expiry Date] ダイアログボックス

ステップ 18 （任意）[Password Type] フィールドで下矢印キーをクリックし、ドロップダウン メニューから選択します。

ステップ 19 （任意）[Authenticate users using AAA Servers] チェック ボックスをオンにし、次のように AAA サーバ情報を入力します。

a. [Group Name] フィールドに AAA サーバ グループ名を入力します。

b. [Type] フィールドで下矢印キーをクリックし、サーバ グループのタイプを選択します。

c. [Servers] フィールドに、ホスト サーバの IPv4 または IPv6 のアドレスまたは名前を 1 つまたは複数（カンマで区切る）入力します。

ステップ 20 [Next] をクリックします。

[Management of VDC] ダイアログボックスが表示されます（図 3-8 を参照）。

図 3-8 [Management of VDC] ダイアログボックス

ステップ 21 [Management Interface] エリアに IPv4 または IPv6 アドレス情報を入力します。

ステップ 22 [SSH] エリアで下矢印キーをクリックし、SSH キー タイプおよび SSS キー長を選択します。

ステップ 23 [Default Gateway] エリアに、デフォルトの IPv4 または IPv6 ゲートウェイ アドレスを入力します。

ステップ 24 [Discover the VDC] エリアで、[Discover the VDC] チェック ボックスのチェックを解除し、自動検出が行われないようにします。

ステップ 25 [Finish] をクリックします。

（注） VDC の作成には数分かかることがあります。時間はデバイスが VDC 用に予約する必要のあるリソースの量によって異なります。

ステップ 26 「VDC の検出」の説明に従って、VDC を手動で検出します。

ステップ 27 メニュー バーで [File] > [Deploy] の順に選択し、デバイスに変更を適用します。
