章のタイトル： 4G 無線 WAN の設定

  • トラブルシューティング

    • 4G 無線 WAN の設定

    この章では、Cisco 900 シリーズ ISR での 4G 無線 WAN インターフェイスの設定について説明します。具体的な内容は次のとおりです。

    4G LTE の概要

    Cisco 900 シリーズ ルータは、無線 WAN（WWAN）をサポートしています。WWAN SKU は、第 4 世代 Long-Term Evolution（4G LTE）の携帯電話ネットワークや第 3 世代（3G）携帯電話ネットワークで動作します。Cisco 900 シリーズ ルータは、DSL やフレーム リレーに代わる、安全性が高くシンプルでコスト効率の高い WAN を提供します。地上ブロードバンド サービス（ケーブル、DSL、T1）が利用できない地域や、設備投資が高額となる地域では、4G LTE WWAN 接続が現実的な選択肢です。

    Cisco 900 シリーズ ルータは、次の 4G/3G モードをサポートしています。

    • 4G LTE ：4G LTE モバイル仕様では、マルチメガビットの帯域幅、より効率的な無線ネットワーク、遅延の減少、改善されたモビリティが提供されます。LTE ソリューションは新しい携帯電話ネットワークを対象とします。これらのネットワークは、当初、ダウンリンクで最大 97 Mb/s のピーク レートを、アップリンクで最大 50 Mb/s のピーク レートをサポートします。これらのネットワークのスループットは既存の 3G ネットワークよりも大きくなります。
    • 3G Evolution High-Speed Packet Access（HSPA/HSPA+） ：HSPA は UMTS ベースの 3G ネットワークです。これは、ダウンロードおよびアップロード速度の向上のため、High-Speed Downlink Packet Access（HSDPA）および High-Speed Uplink Packet Access（HSUPA）データをサポートします。Evolution High-Speed Packet Access（HSPA+）は、Multiple Input/Multiple Output（MIMO）アンテナ機能をサポートします。

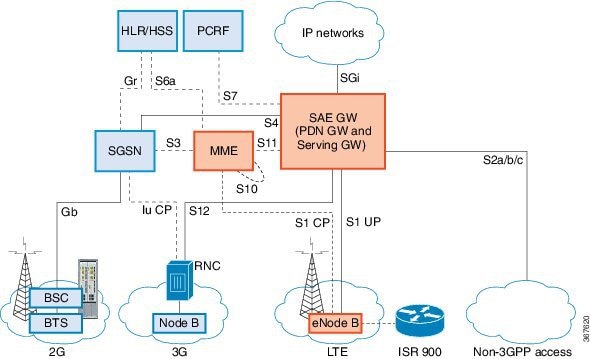

    図 1 で、4G LTE パケット コア ネットワーク アーキテクチャを説明します。

    図 1 4G LTE のパケット コア ネットワーク アーキテクチャ

    ゲートウェイ

    Serving Gateway（SGW）は、ユーザ プレーンのモビリティ アンカーとしても機能する一方で、ユーザ データ パケットをルーティングおよび転送します。また、LTE および他の 3 GPP 技術間のモビリティ アンカーでもあります。Packet Data Network（PDN）ゲートウェイ（PGW）は、ユーザ機器（UE）のトラフィックが出入りするポイントになることによって、UE から外部パケット データ ネットワークへの接続を提供します。

    UE は複数の PDN にアクセスするために複数の PGW との同時接続を持つ場合があります。PGW は、ポリシー施行、各ユーザへのパケット フィルタリング、課金サポート、合法的傍受、およびパケット スクリーニングを実行します。PGW のもう一つの主な役割は、3GPP と非 3GPP 技術との間のモビリティ アンカーとして機能することです。後者には、WiMAX や 3GPP2（CDMA 1X、EvDO）などがあります。

    System Architecture Evolution GW（SAE GW）は、Evolved Packet Core（EPC）内の PGW および SGW 機能を扱うエンティティです。
    RNC

    Radio Network Controller（RNC）は、接続先の Radio Access Network（RAN）の制御に責任を持ちます。RNC は、無線リソース管理および一部のモビリティ管理機能を実行し、ユーザ データがモバイルへまたはモバイルから送信される前に暗号化が実行されるポイントです。RNC はメディア ゲートウェイ（MGW）を介して回線交換のコア ネットワークに接続します。
    MME

    モビリティ マネージメント エンティティ。
    SGW

    サービング ゲートウェイ。
    PCRF

    ポリシー/課金ルール機能
    SAE

    サービス アーキテクチャの進化。
    SGSN

    サービング GPRS サポート ノード
    HSS

    ホーム サブスクライバ サーバ
    HLR

    ホーム ロケーション レジスタ
    BTS

    ベース トランシーバ ステーション
    BSC

    ベース ステーション コントローラ
    SGSN

    サービス GPRS サポート ノード

    Cisco 4G-LTE の機能

    Cisco 4G LTE WWAN は、次の主な機能をサポートしています。

    • 3G/4G Simple Network Management Protocol（SNMP）MIB
    • プライマリおよびバックアップのリンク間の自動切り替えフェールオーバー
    • SIM のロックおよびロック解除機能
    • PLMN 検索
    • ショート メッセージ サービス（SMS）
    • 3G 後方互換性
    • IPv4 および IPv6 のアドレッシング
    • 自動 SIM ファームウェア スイッチング
    • コール履歴
    • セルラー バックオフ
    • モデムのリセット、モデムの電源再投入、無線のオン/オフ
    • モデムの crashdump の収集
    • ダイヤラ
    • DM ロギング
    • 外部マイクロ USB
    • Firmware アップグレード
    • リンク リカバリ
    • モデム LED
    • 複数のプロファイル
    • PnP LTE WebUI の統合
    • SIM OIR
    • DMVPN
    • CAT

    次の機能はサポートされていません。

    • Dying Gasp
    • MEP
    • マルチ PDN コンテキスト
    • LTE モジュール OIR
    • GPS と NMEA
    • デュアル SIM
    • QoS
    • NAS メッセージ（SVB）
    • デュアル モデム
    • 2K MTU
    • キャリア アグリゲーション
    • FOTA（ファームウェア Over-The-Air）
    • CAT6

    Cisco 4G LTE 設定の前提条件

    • ルータが物理的に配置される 4G LTE のネットワーク カバレッジが必要です。サポートされている通信事業者の一覧については、次の製品のデータ シートを参照してください。
    • ワイヤレス サービス プロバイダーのサービス プランに登録し、加入者認証モジュール（SIM）カードを取得する必要があります。
    • 4G LTE ワイヤレス WAN モジュールを設定する前に、SIM カードを取り付ける必要があります。SIM カードの取り付け手順について詳しくは、データ コール用の SIM 設定を参照してください。

    Cisco 4G LTE 設定の制約事項

    Cisco 4G LTE を設定する際は、次の制約事項および使用上のガイドラインにしたがってください。

    • 現在、携帯電話ネットワークは、ユーザによるベアラーの確立だけをサポートします。
    • ワイヤレス通信の共有特性により、発生するスループットは、使用しているネットワークでアクティブなユーザの数または輻輳状況によって、さまざまです。
    • 携帯電話ネットワークは、有線ネットワークと比較して、より大きな遅延が発生します。遅延レートは、テクノロジーおよび通信事業者に左右されます。ネットワークで輻輳が発生している場合、遅延がより大きくなる場合があります。遅延は信号条件に依存し、ネットワークで輻輳が発生している場合、より大きくなる場合があります。
    • 使用する通信事業者からのサービス規約の一部である制約事項。
    • SNMP エージェントが実行されるルータでは、NMS およびエージェントが適切に動作するよう、Cisco IOS CLI を使用して、適切なアクセス コントロール（たとえば、SNMP サーバ コミュニティなど）を設定する必要があります。
    • SNMP SET 動作を実装する場合、認証/プライバシーを使用した SNMP V3 を設定することを、強く推奨します。

    Cisco 4G LTE の設定方法

    このセクションでは、Cisco 900 シリーズ ルータで 4G LTE を設定する方法について説明します。

    モデム信号強度およびサービス可用性の確認

    モデム信号強度とサービス可用性を確認するには、次の show コマンドを使用します。

    • show cellular unit network
    • show cellular unit radio
    • show cellular unit profile
    • show cellular unit security
    • show cellular unit all



    コマンドまたはアクション
    目的

    ステップ 1

    show cellular unit network



    Router# show cellular 0 network

    通信事業者ネットワーク、セル サイト、および使用可能なサービスに関する情報を表示します。

    ステップ 2

    show cellular unit radio



    Router# show cellular 0 radio

    無線信号の強さを示します。

    （注） 安定した信頼性の高い接続には、RSSI が -90 dBm を超える必要があります。

    ステップ 3

    show cellular unit profile



    Router# show cellular 0 profile

    作成されたモデム データ プロファイルに関する情報を示します。

    ステップ 4

    show cellular unit security



    Router# show cellular 0 security

    SIM およびモデムのロック ステータスに関するセキュリティ情報を示します。

    ステップ 5

    show cellular unit all



    Router# show cellular 0 all

    モデム、作成されたプロファイル、無線信号の強さ、ネットワーク セキュリティなどに関する統合的な情報を示します。

    モデム データ プロファイルの作成、変更、削除

    4G LTE SKU で複数のプロファイルを作成できます。一部のモデムのデフォルトのインターネット プロファイル番号は次のとおりです。

    • WP7607：プロファイル 1
    • WP7608：プロファイル 1
    • WP7609：接続用のプロファイル 1 とデータ プロファイル用のプロファイル 3

    データ プロファイルの作成、変更、削除に関する使用上のガイドライン

    データ プロファイルの設定では、次のガイドラインにしたがってください。

    • モデムにデータ プロファイルが付属している場合、通常はプロファイル関連の変更は不要です。
    • 接続タイプ用にプロファイル パラメータの変更が必要な場合は、原則として、デフォルト プロファイル内で変更を実施します。
    • プロファイル タイプを別々に設定し、それぞれ異なる接続で使用したい場合は、APN 名などのパラメータを変えることで、別々のプロファイルを作成することが可能です。なお、一度にアクティブにできるプロファイルは 1 つだけであることに注意してください。
    • プロファイルを作成または変更するには、 cellular 0 lte profile create 1 APN-name none ipv4v6 を使用します。
    • プロファイルを削除するには、 cellular 0 lte profile delete 1 APN-name none ipv4v6 または cellular 0 lte profile delete 1 を使用します。
    • データ プロファイルを表示するには、 show cellular <> profile コマンドを使用します。データ プロファイルには、アスタリスク（*）が表示されます。
    • データ プロファイルはデータ コールの設定に使用されます。別のプロファイルを使用したい場合、そのプロファイルをデフォルトにする必要があります。デフォルト プロファイルを変更するには、 lte sim data-profile number attach-profile number コマンドを使用します。

    設定例

    次の例で、デフォルト プロファイルを変更する方法を示します。

    router(config-controller)# lte sim data-profile 2 attach-profile 1
    router(config-controller)# end
    router#
    router# sh run
    Building configuration...
    controller Cellular 0
    lte sim profile 2

    router# ping 8.8.4.4 rep 10
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 192.192.187.254, timeout is 2 seconds:
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 44/69/106 ms
    Viper-19#


    次に、 show cellular コマンドの出力例を示します。

    router# show cellular 0 profile
    Profile 1 = ACTIVE* **
    --------
    PDP Type = IPv4v6
    PDP address = 29.29.29.73
    PDP IPV6 address = 2001:2678:2680:6E88:4DCC:F4F5:B936:C7EF/64 Scope: Global
    Access Point Name (APN) = broadband
    Authentication = None
    Username:
    Password:
    Primary DNS address = 8.0.0.8
    Secondary DNS address = 8.8.4.4
    Primary DNS IPV6 address = 2006:4888:4888:0:0:0:0:8899
    Secondary DNS IPV6 address = 2002:8888:9999:0:0:0:0:7722

    * - Default profile
    ** - LTE attach profile



    データ コール用の SIM 設定

    PIN コードを使用した SIM カードのロックおよびアンロック

    サービス プロバイダーによって指定された SIM カードをロックまたはロック解除するには、 cellular unit lte sim { lock | unlock } pin コマンドを使用します。

    注意 blank.gif 誤った PIN が連続して 3 回入力されると SIM カードはブロックされます。SIM に設定されている正しい PIN を必ず入力してください。SIM カードがブロックされた場合、PUK コードのサービス プロバイダーにお問い合わせください。PUK コードを使用することで、SIM カードのブロックが解除できます。

    次の例で、PIN コードを使用して SIM をロックする方法を示します。

    Router# cellular 0 lte sim lock 1111

    PIN コードの変更

    SIM の PIN コードを変更するには、 cellular unit lte sim change-pin pin new-pin コマンドを使用します。次の例で、PIN コードを変更する方法を示します。

    Router# cellular 0 lte sim change-pin 1111 1234

    モデムのセキュリティ情報の確認

    モデムのセキュリティ情報を確認するには、 show cellular unit security コマンドを使用します。次の例で、セキュリティ情報を確認する方法を示します。

    Router# show cellular 0 security

    ロックされた SIM の自動認証の設定

    暗号化されていない PIN を設定して、モデムを認証する Card Holder Verification（CHV1）コードをアクティベートすることができます。

    注意 blank.gif 誤った PIN が連続して 3 回入力されると SIM カードはブロックされます。SIM に設定されている正しい PIN を必ず入力してください。SIM カードがブロックされた場合、PUK コードのサービス プロバイダーにお問い合わせください。

    （注blank.gif） CHV1 を設定するために暗号化されないレベル 0 の PIN を使用する場合は次の手順にしたがってください。暗号化されたレベル 7 の PIN を使用して CHV1 を設定する方法については、SIM の暗号化ピンの設定を参照してください。


    （注blank.gif） SIM 認証が機能するには、SIM がロックされている必要があります。SIM ステータスを確認するには、show cellular unit security コマンドを使用します。

    次の例で、ロックされた SIM の自動認証を設定する方法を示します。

    Router# configure terminal

    Router(config)# controller cellular 0

    Router(config-controller)# lte sim authenticate 0 1111

    SIM の暗号化ピンの設定

    暗号化された PIN を設定するには、PIN のスクランブル値を取得する必要があります。次の例で、スクランブル レベル 7 の PIN を取得し、この暗号化 PIN を使用して検証用の SIM CHV1 コードを設定する方法を示します。

    Router# configure terminal

    Router(config)# service password-encryption

    Router(config)# username SIM privilege 0 password 1111

    Router(config)# do show run | i SIM

    Router(config)# controller cellular 0

    Router(config-controller)# lte sim authenticate 7 055A575E70

    Router(config-controller)# exit


    （注blank.gif） SIM の暗号化ピンを取得すると、パスワード暗号化を設定し、ユーザ名と関連パスワードを決定し、スクランブルがかかったパスワードをコピーし、スクランブルがかかったパスワードを SIM 認証コマンドで使用することによって、ユーザ名とパスワードが作成されます。スクランブル PIN が取得され、SIM 認証で使用されると、作成されたユーザ名を Cisco IOS コンフィギュレーションから削除することができます。


    （注blank.gif） SIM 認証が機能するには、SIM がロックされている必要があります。SIM ステータスを確認するには、show cellular unit security コマンドを使用します。

    SIM コンフィギュレーションのモデム プロファイルの適用

    次の例で、モデム プロファイルの適用方法を示します。

    Router# configure terminal

    Router(config)# controller cellular 0

    Router(config-controller)# lte sim data-profile 2 attach-profile 2



    詳細については、SIM の設定：例を参照してください。

    データ コール セットアップ

    データ コールを設定するには、次の手順を実行します。

    図 2 は一般的なデータ コール設定を示しています。

    図 2 WIM-LTE でのデータ コールの設定




    セルラー インターフェイスの設定

    次の例で、セルラー インターフェイスを設定する方法を示します。

    Router# configure terminal

    Router(config)# interface cellular 0

    Router(config-if)# ip address negotiated

    Router(config-if)# encapsulation slip

    Router(config-if)# dialer in-band

    Router(config-if)# dialer string lte

    Router(config-if)# dialer-group 1

    Router(config-if)# exit

    Router(config)# chat-script lte"" "AT!CALL" TIMEOUT 60 "OK“

    Router(config)# ip route 209.165.200.225 255.255.255.224 cellular 0

    Router(config)# dialer-list 1 protocol ip list 1

    Router(config)# line 3

    Router(config-line)# script dialer lte

    DDR の設定

    次の例で、DDR を設定する方法を示します。

    Router# configure terminal

    Router(config)# interface cellular 0

    Router(config-if)# ip address negotiated

    Router(config-if)# encapsulation slip

    Router(config-if)# dialer in-band

    Router(config-if)# dialer pool-member 1

    Router(config-if)# interface dialer 1

    Router(config-if)# ip address negotiated

    Router(config-if)# encapsulation slip

    Router(config-if)# dialer pool 1

    Router(config-if)# dialer idle-timeout 30

    Router(config-if)# dialer string lte

    Router(config-if)# dialer-group 1

    Router(config-if)# exit

    Router(config)# dialer-list 1 protocol ip list 1

    Router(config)# access-list 1 permit any

    Router(config)# line 3

    Router(config-line)# script dialer lte

    Router(config-line)# exit

    Router(config)# chat-script lte"" "AT!CALL" TIMEOUT 60 "OK“

    DDR バックアップの設定

    プライマリ接続をモニタし、必要なときにバックアップ接続を開始するには、ルータで次の方式の 1 つを使用できます。

    • バックアップ インターフェイス：スタンバイの状態のまま待機し、プライマリ インターフェイス回線プロトコルがダウンと認識されると、アップ状態になります。
    • 浮動スタティック ルート：バックアップ インターフェイスを介する経路に、プライマリ接続のアドミニストレーティブ ディスタンスよりも大きいアドミニストレーティブ ディスタンスがあり、プライマリ インターフェイスがダウンするまで、ルーティング テーブルには存在しません。
    • ダイヤラ ウォッチ：ダイヤラ ウォッチは、ダイヤル バックアップをルーティング機能と統合するバックアップ機能です。

    バックアップ インターフェイスを使用するインターフェイスの設定


    （注blank.gif） セルラー インターフェイスおよびその他の非同期シリアル インターフェイスのバックアップ インターフェイスは設定できません。

    次の例で、インターフェイスをバックアップ インターフェイスとして設定する方法を示します。

    Router# configure terminal

    Router(config)# interface atm 0

    Router(config-if)# backup interface cellular 0

    Router(config-if)# backup delay 0 10

    AutoSIM とファームウェア ベースのスイッチング

    AutoSIM 機能の利点は次のとおりです。

    • キャリア固有の SKU のため発注が容易
    • デュアル SIM の使用によるフェールオーバー時間の短縮
    • 他のサービス プロバイダーから Telstra ネットワークへのスイッチオーバーが容易

    AutoSIM モードのモデムは、SIM スロットスイッチと自動モデムのリセット後に、適切なキャリア ファームウェアを選択します。AutoSIM は、WP7607、WP7608、および WP7609 モデムでサポートされています。ブートアップの際、モデムの AutoSIM 設定が IOS 設定と一致しない場合には、対応する AutoSIM または手動モードがモデムにプッシュされます。

    AutoSIM 設定が変更されると、モデムは自動的にリセットされます。デフォルトでは 'auto-sim' が有効になっています。

    次の例で、AutoSIM を有効にする方法を示します。

    router(config)#controller cellular <slot>
    router(config-controller)#lte firmware auto-sim


    （注blank.gif） auto-sim を有効にした後、無線が起動するまで 5 分間待機します。無線が起動したら、モデムの電源を再投入し、無線が再び起動するまで 3 分間待機します。auto-sim 設定を有効にするには、モデムの電源の再投入が必要です。

    次の例で、AutoSIM を無効にする方法を示します。

    router(config)#controller cellular <slot>

    router(config-controller)# no lte firmware auto-sim

    4G SMS メッセージングの設定

    次の例で、すべての入出力 SMS メッセージを送信する FTP サーバのフォルダ パスを指定する方法を示します。フォルダ パスが認識されると、SMS メッセージが送受信されるフォルダの末尾に outbox および inbox が自動的に付加されます。

    Router# configure terminal
    Router(config)# controller cellular 0
    Router(config-controller)# lte sms archive path ftp://username:password@172.25.211.175/SMS-LTE
    Router# end



    次の例で、モデムに受信された受信テキストの内容を表示する方法を示します。

    Router# cellular 0 lte sms view summary

    ID FROM YY/MM/DD HR:MN:SC SIZE CONTENT
    0 4442235525 12/05/29 10:50:13 137 Your entry last month has...
    2 5553337777 13/08/01 10:24:56 5 First
    3 5553337777 13/08/01 10:25:02 6 Second


    次の例で、送受信されたテキスト メッセージのすべての情報を表示する方法を示します。メッセージ情報には、送信済み、受信、アーカイブ、送信保留テキスト メッセージが含まれます。試行が FAILED となった場合、LTE 固有のエラー情報が表示される場合もあります。

    Router# show cellular 0 sms
    Incoming Message Information
    ----------------------------
    SMS stored in modem = 20
    SMS archived since booting up = 0
    Total SMS deleted since booting up = 0
    Storage records allocated = 25
    Storage records used = 20
    Number of callbacks triggered by SMS = 0
    Number of successful archive since booting up = 0
    Number of failed archive since booting up = 0

    Outgoing Message Information
    ----------------------------
    Total SMS sent successfully = 0
    Total SMS send failure = 0
    Number of outgoing SMS pending = 0
    Number of successful archive since booting up = 0
    Number of failed archive since booting up = 0
    Last Outgoing SMS Status = SUCCESS
    Copy-to-SIM Status = 0x0
    Send-to-Network Status = 0x0
    Report-Outgoing-Message-Number:
    Reference Number = 0
    Result Code = 0x0
    Diag Code = 0x0 0x0 0x0 0x0 0x0

    SMS Archive URL = ftp://lab:lab@1.3.150.1/outbox



    次の例で、ユーザにテキスト メッセージ プランがある場合、他の有効な受信者への 4G LTE バンド SMS メッセージ送信を有効にする方法を示します。

    Router# cellular 0 lte sms send 15554443333 <sms text>

    モデムのファームウェアのアップグレード

    モデムのファームウェアをアップグレードするには、次の手順を実行します。

    ステップ 1 シスコのソフトウェア ダウンロード Web サイト（ https://software.cisco.com/download/home ）に移動します。

    ステップ 2 ダウンロード ページで、[ 900 series integrated services router ] を検索し、フィルタ処理されたリストから [ 900 integrated services router ] を選択します。

    ステップ 3 [Routers] > [900 Series Integrated Routers] > [900 Integrated Services Router] を選択します。

    ステップ 4 左側のペインからリリースを選択します。使用可能なファームウェアが右側のペインに表示されます。

    ステップ 5 適切なファームウェアを選択してダウンロードします。

    ステップ 6 モデム ファームウェアを保存するためのディレクトリをルータ フラッシュに作成します。

    ステップ 7 ファームウェアをフラッシュ ディレクトリにコピーします。

    ステップ 8 次のコマンドを使用して、アップグレード プロセスを開始します。

    Router# microcode reload cellular 0 lte modem-provision flash:firmware directory


    ステップ 9 アップグレードを検証します。

    Router# show cellular 0 hardware

    Modem Firmware Version = SWI9X07Y_02.18.05.00 000
    Modem Firmware built = 2018/07/19 17:40:21
    Device Model ID: WP7608
    International Mobile Subscriber Identity (IMSI) = 123456000009205
    International Mobile Equipment Identity (IMEI) = 354365090106005
    Integrated Circuit Card ID (ICCID) = 8952530076180099205
    Mobile Subscriber Integrated Services
    Digital Network-Number (MSISDN) =
    Factory Serial Number (FSN) = XG814285250410
    Modem Status = Online
    Current Modem Temperature = 42 deg C
    PRI SKU ID = 1103787, PRI version = 002.041_002, Carrier = Generic
    OEM PRI version = 001.004

    モデム DM ログ収集の設定

    Diagnostic Monitor（DM）は、Qualcomm の独自プロトコルです。Sierra Wireless SwiLog や Qualcomm QXDM などの診断ソフトウェア ツールは、DM プロトコルに基づいています。これらのツールは、RF インターフェイスによるモデムとネットワーク間のデータ トランザクションのキャプチャに使用できるため、3G および 4G データ接続やパフォーマンスに関する問題のトラブルシューティングに役立ちます。

    次の例で、DM ログ収集を有効にする方法を示します。

    Router(config-controller)# lte modem dm-log enable

    次の例で、ログ ファイルの最大サイズを指定する方法を示します。

    Router(config-controller)# lte modem dm-log filesize 8



    次の例で、フィルタ ファイルを指定する方法を示します。

    Router(config-controller)# lte modem dm-log filter flash:SwiLogPlus_generic_filter_6.3.sqf



    次の例で、DM ログ出力ファイルが保存されるパスを指定する方法を示します。

    Router(config-controller)# lte modem dm-log output path ftp://@172.25.211.175/



    次の例で、DM ログ ローテーションを有効にする方法を示します。

    Router(config-controller)# lte modem dm-log rotation



    次の例で、ログの最大サイズを指定する方法を示します。

    Router(config-controller)# lte modem dm-log size 128



    出力例については、次を参照してください。例：cellular logs modem-crashdump コマンドの出力例

    モデムの crashdump 収集の有効化

    モデムの crashdump の収集は、ファームウェア クラッシュのデバッグに役立ちます。クラッシュ データを収集するには、クラッシュ後に memdump モードのままになるようにモデムを事前設定する必要があります。memdump モードは、クラッシュ データを収集する memdump ユーティリティの特殊なブート アンド ホールド モードです。

    モデムの crashdump の収集を有効にするには、次の手順を実行します。

    前提条件

    crashdump ロギングの有効化を試みる前に、次の前提条件が満たされていることを確認してください。

    • モデムは、モデムの crashdump の収集用にプロビジョニングする必要があります。テスト モードで動作するように設定する必要があります。デバッグ ブートローダもインストールする必要があります。詳細については、Cisco TAC にお問い合わせください。
    • モデムはクラッシュ状態である必要があります。モデムのファームウェア クラッシュを発生させるテストを実行します。ルータのコンソールまたは syslog の "MODEM_DOWN" メッセージは、モデムのファームウェア クラッシュを示しています。

    （注blank.gif） モデムのファームウェアがクラッシュした後、そのモデムは crashdump ログの収集のみに使用できます。データ コールは実行できません。

    次の例で、クラッシュ後に memdump モードを維持するようにモデムを事前設定する方法を示します。

    Router# configure terminal
    Router(config)# controller cellular 0
     Router(config-controller)# lte modem crash-action boot-and-hold
     Router(config-controller)# end

    次の例で、crashdump ログの収集を有効にする方法を示します。

    Router# configure terminal
    Router(config)# service internal
    Router(config)# end
    Router(config)# test cell-host 0 modem-crashdump off


    次の例で、FTP サーバに保存されているログを使用した crashdump ログの収集を有効にする方法を示します。

    Router# configure terminal
    Router(config)# service internal
    Router(config)# end
    Router(config)# test cell-host 0 modem-crashdump on ftp://@172.25.211.175/


    モデム ログ エラーとダンプ情報の表示

    ログ エラーとダンプ情報を取得するには、次のコマンドを使用します。

    • show cellular unit log error



    コマンドまたはアクション
    目的

    ステップ 1
    show cellular unit log error


    Router# show cellular 0 log error

    モデムのログ エラーとダンプ情報を表示します。

    出力例については、次を参照してください。 例：show cellular log error コマンドの出力例

    4G LTE の設定例

    例：基本セルラー インターフェイスの設定

    次の例で、プライマリとして使用されるようにセルラー インターフェイスを設定し、デフォルト ルートとして設定する方法を示します。

    Router# show running-config
    chat-script lte "" "AT!CALL" TIMEOUT 20 "OK"

    interface Cellular0
    ip address negotiated
    encapsulation slip
    dialer in-band
    dialer string lte
    dialer-group 1
    async mode interactive

    ip route 172.22.1.10 255.255.255.255 cellular 0

    dialer-list 1 protocol ip permit

    line 3
    script dialer lte
    modem InOut

    常時接続のセルラー インターフェイスの設定

    ここでは、次の設定例について説明します。

    外部ダイヤラ インターフェイスを使用しないダイヤラウォッチの設定

    次の例で、外部ダイヤラ インターフェイスを使用せずに dialer-watch を設定する方法を示します。太字テキストはダイヤラウォッチに固有の重要なコマンドを示します。

    chat-script lte "" "AT!CALL" TIMEOUT 20 "OK"

    interface Cellular0
    ip address negotiated
    encapsulation slip
    dialer in-band
    dialer string LTE
    dialer watch-group 1
    async mode interactive
    !
    dialer watch-list 1 ip 5.6.7.8 0.0.0.0
    dialer watch-list 1 delay route-check initial 60
    dialer watch-list 1 delay connect 1
    !
    ip route 0.0.0.0 0.0.0.0 cellular 0
    line 3
    script dialer LTE
    modem InOut
    no exec
    transport input all
    transport output all

    外部ダイヤラ インターフェイスを使用する dialer-persistent の設定

    次の例で、外部ダイヤラ インターフェイスを使用して dialer-persistent を設定する方法を示します。太字テキストは dialer-persistent に固有の重要なコマンドを示します。

    chat-script lte "" "AT!CALL" TIMEOUT 20 "OK"

    interface Cellular0
    ip address negotiated
    encapsulation slip
    dialer in-band
    dialer pool-member 1
    async mode interactive
    routing dynamic

    interface Dialer1
    ip address negotiated
    encapsulation slip
    dialer pool 1
    dialer idle-timeout 0
    dialer string lte
    dialer persistent
    dialer-group 1
    !

    dialer-list 1 protocol ip permit
    ip route 0.0.0.0 0.0.0.0 dialer 1

    line 3
    script dialer lte
    modem InOut
    no exec
    transport input all
    transport output all


    NAT および IPsec を使用したバックアップとしての 4G LTE ワイヤレス WAN

    次の例で、NAT および IPSec を使用して、ルータで 4G-LTE ワイヤレス WAN をバックアップとして設定する方法を示します。


    （注blank.gif） 送受信速度は設定できません。実際のスループットは、セルラー ネットワーク サービスによって異なります。

    ip dhcp excluded-address 10.4.0.254
    !
    ip dhcp pool lan-pool
    network 10.4.0.0 255.255.0.0
    dns-server 10.4.0.254
    default-router 10.4.0.254
    !
    !
    chat-script lte "" "AT!CALL" TIMEOUT 20 "OK"

    crypto isakmp policy 1
    encr 3des
    authentication pre-share
    crypto isakmp key address a.b.c.d
    !
    !
    crypto ipsec transform-set ah-sha-hmac esp-3des
    !
    crypto map gsm1 10 ipsec-isakmp
    set peer a.b.c.d
    set transform-set
    match address 103
    !
    !
    interface ATM0
    no ip address
    ip virtual-reassembly
    load-interval 30
    no atm ilmi-keepalive
    dsl operating-mode auto
    !
    interface ATM0.1 point-to-point
    backup interface Cellular0
    ip nat outside
    ip virtual-reassembly
    no snmp trap link-status
    pvc 0/35
    pppoe-client dial-pool-number 2
    !
    !
    interface Cellular0
    ip address negotiated
    ip nat outside
    ip virtual-reassembly
    encapsulation slip
    no ip mroute-cache
    dialer in-band
    dialer idle-timeout 0
    dialer string lte
    dialer-group 1
    async mode interactive
    crypto map gsm1
    !

    interface Vlan104
    description used as default gateway address for DHCP clients
    ip address 10.4.0.254 255.255.0.0
    ip nat inside
    ip virtual-reassembly
    !
    interface Dialer2
    ip address negotiated
    ip mtu 1492
    ip nat outside
    ip virtual-reassembly
    encapsulation ppp
    load-interval 30
    dialer pool 2
    dialer-group 2
    ppp authentication chap callin
    ppp chap hostname cisco@dsl.com
    ppp chap password 0 cisco
    ppp ipcp dns request
    crypto map gsm1
    !
    ip local policy route-map track-primary-if
    ip route 0.0.0.0 0.0.0.0 Dialer2 track 234
    ip route 0.0.0.0 0.0.0.0 Cellular0/3/0 254
    !
    !
    ip nat inside source route-map nat2cell interface Cellular0/3/0 overload
    ip nat inside source route-map nat2dsl interface Dialer2 overload
    !
    ip sla 1
    icmp-echo 2.2.2.2 source-interface Dialer2
    timeout 1000
    frequency 2
    ip sla schedule 1 life forever start-time now
    access-list 1 permit any
    access-list 101 deny ip 10.4.0.0 0.0.255.255 10.0.0.0 0.255.255.255
    access-list 101 permit ip 10.4.0.0 0.0.255.255 any
    access-list 102 permit icmp any host 2.2.2.2
    access-list 103 permit ip 10.4.0.0 0.0.255.255 10.0.0.0 0.255.255.255
    dialer-list 1 protocol ip list 1
    dialer-list 2 protocol ip permit
    !
    !
    route-map track-primary-if permit 10
    match ip address 102
    set interface Dialer2
    !
    route-map nat2dsl permit 10
    match ip address 101
    match interface Dialer2
    !
    route-map nat2cell permit 10
    match ip address 101
    match interface Cellular0/3/0
    !
    line 3
    exec-timeout 0 0
    script dialer lte
    login
    modem InOut


    （注blank.gif） プライベート IP アドレスを使用するサービス プロバイダーに対して、crypto ipsec transform-set esp コマンド（つまり、esp-aes esp-sha256-hmac…）を使用します。

    SIM の設定：例

    SIM カードのロック：例

    次の例で、SIM をロックする方法を示します。この設定例内で斜体で記載されたテキストはコメントを示すために使用されており、通常のコンソール出力を表示した場合には表示されません。

    Router# show cellular 0 security
    Card Holder Verification (CHV1) = Disabled
    SIM Status = OK
    SIM User Operation Required = None
    Number of CHV1 Retries remaining = 3
    Router#
    !
    ! SIM is in unlocked state.
    !
    Router# cellular 0 lte sim lock 1111
    !!!WARNING: SIM will be locked with pin=1111(4).
    Do not enter new PIN to lock SIM. Enter PIN that the SIM is configured with.
    Call will be disconnected!!!
    Are you sure you want to proceed?[confirm]
    Router#
    Apr 26 19:35:28.339: %CELLWAN-2-MODEM_DOWN: Modem in HWIC slot 0/0 is DOWN
    Apr 26 19:35:59.967: %CELLWAN-2-MODEM_UP: Modem in HWIC slot 0/0 is now UP
    Router#
    Router# sh cellular 0 security
    Card Holder Verification (CHV1) = Enabled
    SIM Status = Locked
    SIM User Operation Required = Enter CHV1
    Number of CHV1 Retries remaining = 3
    Router#
    !
    ! SIM is in locked state.
    !

    SIM カードのロック解除：例

    次の例で、SIM のロックを解除する方法を示します。この設定例内で斜体で記載されたテキストはコメントを示すために使用されており、通常のコンソール出力を表示した場合には表示されません。

    Router# show cellular 0 security
    Card Holder Verification (CHV1) = Enabled
    SIM Status = Locked
    SIM User Operation Required = Enter CHV1
    Number of CHV1 Retries remaining = 3
    Router#
    !
    ! SIM is in locked state.
    !

    Router# cellular 0 lte sim unlock 1111
    !!!WARNING: SIM will be unlocked with pin=1111(4).
    Do not enter new PIN to unlock SIM. Enter PIN that the SIM is configured with.
    Call will be disconnected!!!
    Are you sure you want to proceed?[confirm]
    Router#
    Router# sh cellular 0 security
    Card Holder Verification (CHV1) = Disabled
    SIM Status = OK
    SIM User Operation Required = None
    Number of CHV1 Retries remaining = 3
    Router#
    !
    ! SIM is in unlocked state.
    !

    自動 SIM 認証：例

    次の例で、自動 SIM 認証を設定する方法を示します。この設定例内で斜体で記載されたテキストはコメントを示すために使用されており、通常のコンソール出力を表示した場合には表示されません。

    Router# show cellular 0 security
    Card Holder Verification (CHV1) = Disabled
    SIM Status = OK
    SIM User Operation Required = None
    Number of CHV1 Retries remaining = 3
    Router#
    !
    ! SIM is in unlocked state.
    !
    Router# cellular 0 lte sim lock 1111
    !!!WARNING: SIM will be locked with pin=1111(4).
    Do not enter new PIN to lock SIM. Enter PIN that the SIM is configured with.
    Call will be disconnected!!!
    Are you sure you want to proceed?[confirm]
    Router#
    Apr 26 21:22:34.555: %CELLWAN-2-MODEM_DOWN: Modem in HWIC slot 0/0 is DOWN
    Apr 26 21:23:06.495: %CELLWAN-2-MODEM_UP: Modem in HWIC slot 0/0 is now UP
    Router#
    Router# sh cellular 0 security
    Card Holder Verification (CHV1) = Enabled
    SIM Status = Locked
    SIM User Operation Required = Enter CHV1
    Number of CHV1 Retries remaining = 3
    Router#
    !
    ! SIM is in locked state. SIM needs to be in locked state for SIM authentication to
    ! work.
    !
    Router#
    Router# conf term
    Enter configuration commands, one per line. End with CNTL/Z.
    Router(config)# controller cellular 0
    Router(config-controller)# lte sim authenticate 0 1111
    CHV1 configured and sent to modem for verification
    Router(config-controller)# end
    Router#
    Apr 26 21:23:50.571: %SYS-5-CONFIG_I: Configured from console by console
    Router#
    Router# sh cellular 0 security
    Card Holder Verification (CHV1) = Enabled
    SIM Status = OK
    SIM User Operation Required = None
    Number of CHV1 Retries remaining = 3
    Router#
    !
    ! SIM is now in locked state but it can be used for connectivity since authentication is
    ! good. Authentication can be saved in the router configuration so that when you boot up
    ! the router with the same locked SIM, connection can be established with the correct
    ! Cisco IOS configuration.
    !

    PIN コードの変更：例

    次の例で、割り当てられた PIN コードを変更する方法を示します。この設定例内で斜体で記載されたテキストはコメントを示すために使用されており、通常のコンソール出力を表示した場合には表示されません。

    Router# show cellular 0 security
    Card Holder Verification (CHV1) = Disabled
    SIM Status = OK
    SIM User Operation Required = None
    Number of CHV1 Retries remaining = 3
    Router#
    !
    ! SIM is in unlocked state.
    !
    Router#
    Router# cellular 0 lte sim lock 1111
    !!!WARNING: SIM will be locked with pin=1111(4).
    Do not enter new PIN to lock SIM. Enter PIN that the SIM is configured with.
    Call will be disconnected!!!
    Are you sure you want to proceed?[confirm]
    Router#
    Apr 26 21:58:11.903: %CELLWAN-2-MODEM_DOWN: Modem in HWIC slot 0/0 is DOWN
    Apr 26 21:58:43.775: %CELLWAN-2-MODEM_UP: Modem in HWIC slot 0/0 is now UP
    Router#
    Router# sh cellular 0 security
    Card Holder Verification (CHV1) = Enabled
    SIM Status = Locked
    SIM User Operation Required = Enter CHV1
    Number of CHV1 Retries remaining = 3
    Router#
    !
    ! SIM is in locked state. SIM needs to be in locked state to change its PIN.
    !
    Router#
    Router# cellular 0 lte sim change-pin 1111 0000
    !!!WARNING: SIM PIN will be changed from:1111(4) to:0000(4)
    Call will be disconnected. If old PIN is entered incorrectly in 3 attempt(s), SIM will be blocked!!!
    Are you sure you want to proceed?[confirm]
    Resetting modem, please wait...

    CHV1 code change has been completed. Please enter the new PIN in controller configuration for verfication
    Router#
    Apr 26 21:59:16.735: %CELLWAN-2-MODEM_DOWN: Modem in HWIC slot 0/0 is DOWN
    Apr 26 21:59:48.387: %CELLWAN-2-MODEM_UP: Modem in HWIC slot 0/0 is now UP
    Router#
    Router#
    Router# sh cellular 0 security
    Card Holder Verification (CHV1) = Enabled
    SIM Status = Locked
    SIM User Operation Required = Enter CHV1
    Number of CHV1 Retries remaining = 3
    Router#
    !
    ! SIM stays in locked state, as expected, but with new PIN.
    !
    Router# cellular 0 lte sim unlock 0000
    !!!WARNING: SIM will be unlocked with pin=0000(4).
    Do not enter new PIN to unlock SIM. Enter PIN that the SIM is configured with.
    Call will be disconnected!!!
    Are you sure you want to proceed?[confirm]
    Router#
    Router# show cellular 0 security
    Card Holder Verification (CHV1) = Disabled
    SIM Status = OK
    SIM User Operation Required = None
    Number of CHV1 Retries remaining = 3
    Router#
    !
    ! Unlock with new PIN is successful. Hence, changing PIN was successful.
    !

    暗号化された PIN の設定：例

    次の例で、暗号化された PIN を使用して自動 SIM 認証を設定する方法を示します。この設定例内で斜体で記載されたテキストはコメントを示すために使用されており、通常のコンソール出力を表示した場合には表示されません。

    Router# configure terminal
    Enter configuration commands, one per line. End with CNTL/Z.
    Router(config)# service password-encryption
    Router(config)# username SIM privilege 0 password 1111
    Router(config)# do sh run | i SIM
    username SIM privilege 0 password 7 055A575E70.
    !
    ! Copy the encrypted level 7 PIN. Use this scrambled PIN in the SIM authentication
    ! command.
    !
    Router(config)#
    Router(config)# controller cellular 0
    Router(config-controller)# lte sim authenticate 7 055A575E70
    CHV1 configured and sent to modem for verification
    Router(config-controller)# exit
    Router(config)# no username SIM
    Router(config)# end
    May 14 20:20:52.603: %SYS-5-CONFIG_I: Configured from console by console

    4G 有用性強化の設定例

    ここでは、次の内容について説明します。

    例：show cellular logs dm-log コマンドの出力例

    次に、 show cellular logs dm-log コマンドの出力例を示します。

    Router# show cellular 0 logs dm-log
    Integrated DM logging is on
    output path = flash:
    filter = MC74xx generic - GSM_GPRS_EDGE_WCDMA_LTE_EVDO.sqf
    maximum log size = 67108864
    maximum file size = 20971520
    log rotation = disabled

    33 packets sent to the modem, 4663 bytes, 0 errors
    262 packets received from the modem, 374428 bytes, 0 input drops
    262 packets stored in file system, 374428 bytes, 0 errors, 0 aborts
    1 max rcv queue size

    current file size = 374428
    current log size = 374428
    total log size = 374428
    DM log files: (1 files)
    flash:dmlog19560707-032507.bin size 374428

    例：cellular logs modem-crashdump コマンドの出力例

    次に、 show cellular logs modem-crashdump コマンドの出力例を示します。

    Router# show cellular 0 logs modem-crashdump
    Modem crashdump logging: off
    Progress = 100%
    Last known State = Getting memory chunks
    Total consecutive NAKs = 0
    Number of retries = 0
    Memory Region Info:
    1: Full SDRAM [Base:0x0, Length:0x2000000]
    2: MDSP RAM A region [Base:0x91000000, Length:0x8000]
    3: MDSP RAM B region [Base:0x91200000, Length:0x8000]
    4: MDSP RAM C region [Base:0x91400000, Length:0xC000]
    5: MDSP Register region [Base:0x91C00000, Length:0x28]
    6: ADSP RAM A region [Base:0x70000000, Length:0x10000]
    7: ADSP RAM B region [Base:0x70200000, Length:0x10000]
    8: ADSP RAM C region [Base:0x70400000, Length:0xC000]
    9: ADSP RAM I region [Base:0x70800000, Length:0x18000]
    10: CMM Script [Base:0x6A350, Length:0x310]
    Router#

    例：show cellular log error コマンドの出力例

    次に、 show cellular log error コマンドの出力例を示します。

    Router# show cellular 0 log error
    Cached info is displayed

    at!err

    00 4E hsu_conf_sel_nv 00536
    01 9B uim 08280
    02 FF rrcllcpcie 15762
    03 FF rrccspfscan 02169
    04 4E dsatact 00696
    05 4E dsatcmdp 01841
    06 4D gsdi_convert 01526
    07 04 rrccsputil 18579
    08 02 cmss 03459
    09 2D tmc 03825


    OK

    at!gcdump

    No crash data available

    OK

    例：test cellular modem-error-clear コマンドの出力例

    次に、 test cellular modem-error-clear コマンドの出力例を示します。

    Router# test cellular 0 modem-error-clear
    Cellular0/1/0 Dump/Error info before clear command

    at!err

    00 4E hsu_conf_sel_nv 00536
    01 9C uim 08280
    02 FF rrcllcpcie 15762
    03 FF rrccspfscan 02169
    04 4E dsatact 00696
    05 4E dsatcmdp 01841
    06 4E gsdi_convert 01526
    07 04 rrccsputil 18579
    08 02 cmss 03459
    09 2D tmc 03825

    OK

    at!gcdump

    No crash data available

    OK

    Cellular0/1/0 Dump/Error registers cleared

    Router#


    PLMN の検索および選択

    この機能を使用すると、利用可能なパブリック ランド モバイル ネットワーク（PLAMN）を検索し、その PLMN の 1 つに接続できます。

    制約事項

    次の制約事項が、PLMN の検索と選択に適用されます。

    • LTE 2.0 および MC76XX モデム シリーズ以上でサポートされます。
    • お使いのセルラー サービスが、ローミングをサポートしているかどうかを確認する必要があります。
    • ローミングをサポートする SIM カードを使用している必要があります。
    • この機能は 4G+WiFi プラットフォームではサポートされません。
    • サポート対象のファームウェア バージョンは 02.18.05.00 以降です。

    コマンド

    PLMN 機能には、次のコマンドを使用します。

    • cellular < unit > lte plmn search
    • cellular < unit > lte plmn select < mode > < mcc > < mnc > < rat > < duration >
    • show cellular < unit > network

    ネットワークの検索

    cellular 0 lte plmn search コマンドを使用して、使用可能な PLMN を検索できます。次の例で、ネットワークを検索する方法を示します。

    router#cellular 0 lte plmn search
    Searching for available PLMNs.This may take up to 3 minutes.
    Please wait...........................
    PLMN search done. Please use "show cellular 0 network" to see available PLMNS


    検索後、 show cellular 0 network コマンドを使用して使用可能なネットワークを参照します。

    router#show cellular 0 network
    Current System Time = Fri Sep 18 18:49:24 2015
    Current Service Status = Normal
    Current Service = Packet switched
    Current Roaming Status = Roaming
    Network Selection Mode = Manual
    Network = O2 - UK
    Mobile Country Code (MCC) = 234
    Mobile Network Code (MNC) = 10
    Packet switch domain(PS) state = Attached
    Location Area Code (LAC) = 4931
    Cell ID = 34319
    Available PLMNs:
    Idx MCC MNC RAT Desc
    1 234 10 umts O2 - UK
    2 234 10 gsm O2 - UK
    3 234 20 umts 3 UK
    4 234 30 umts EE
    5 234 15 gsm voda UK
    6 234 33 gsm EE
    7 234 20 lte 3 UK
    8 234 30 gsm EE
    9 234 15 umts voda UK
    10 234 30 lte EE
    11 234 10 lte O2 - UK
    12 234 15 lte voda UK

    ネットワークの選択

    使用可能なネットワークの選択方法には、自動モード、強制モード、手動モードの 3 つのタイプがあります。自動モードでは、ルータは SIM の選択するネットワークに自動的に接続します。強制モードでは、ネットワークの検索をせずに、使用可能なネットワークか既知のネットワークを、ルータに強制的に選択させます。ネットワークが使用できないか、ルータがネットワークに接続できない場合は、ルータは「未接続」状態のままとなります。 cellular x lte plmn select auto コマンドを使用して、SIM の選択するネットワークに接続できます。手動モードでは、検索結果から使用可能なネットワークを選択できます。

    次の例で、手動でネットワークを検索する方法を示します。

    router#cellular 0 lte plmn select manual ?
    <0-999> Mobile Country Code (MCC)

    router#cellular 0 lte plmn select manual 234 ?
    <0-999> Mobile Network Code (MNC)

    router#cellular 0 lte plmn select manual 234 10 ?
    gsm GSM
    lte LTE
    umts UMTS

    router#cellular 0 lte plmn select manual 234 10 gsm ?
    permanent PERMANENT
    power-cycle POWER_CYCLE

    router#cellular 0 lte plmn select manual 234 10 gsm power-cycle ?

    <cr>

    router#cellular 0 lte plmn select manual 234 10 gsm power-cycle


    次の例で、ネットワーク選択を強制する方法を示します。


    router#cellular 0 lte plmn select force ?
    <0-999> Mobile Country Code (MCC)

    router#cellular 0 lte plmn select force 310 ?
    <0-999> Mobile Network Code (MNC)

    router#cellular 0 lte plmn select force 310 410 ?
    <2-3> MNC Digits Ex 23 means 2 Digits, 023 Means 3 Digits

    router#cellular 0 lte plmn select force 310 410 2 ?
    gsm GSM
    lte LTE
    umts UMTS

    router#cellular 0 lte plmn select force 310 410 2 lte ?
    permanent PERMANENT
    power-cycle POWER_CYCLE

    Router#cellular 0 lte plmn select force 310 410 2 lte power-cycle ?
    <cr>

    Router#cellular 0 lte plmn select force 310 410 2 lte power-cycle

    PLMN の選択の確認

    show cellular 0 network コマンドを使用して、PLMN の選択を確認できます。

    router#show cellular 0 network
    Current System Time = Fri Sep 18 18:53:25 2015
    Current Service Status = Normal
    Current Service = Packet switched
    Current Roaming Status = Roaming
    Network Selection Mode = Manual
    Network = O2 - UK
    Mobile Country Code (MCC) = 234
    Mobile Network Code (MNC) = 10
    Packet switch domain(PS) state = Attached
    Location Area Code (LAC) = 4931
    Cell ID = 34319
    Available PLMNs:
    Idx MCC MNC RAT Desc
    1 234 10 umts O2 - UK
    2 234 10 gsm O2 - UK
    3 234 20 umts 3 UK
    4 234 30 umts EE
    5 234 15 gsm voda UK
    6 234 33 gsm EE
    7 234 20 lte 3 UK
    8 234 30 gsm EE
    9 234 15 umts voda UK
    10 234 30 lte EE
    11 234 10 lte O2 - UK
    12 234 15 lte voda UK

    router#show cellular 0 radio
    Radio power mode = ON
    Channel Number = 122
    Current Band = GSM 900 Extended
    Current RSSI = -48 dBm
    Current ECIO = -127 dBm
    Radio Access Technology(RAT) Preference = GSM
    Radio Access Technology(RAT) Selected = EDGE

    （注blank.gif） ネットワークによっては、ルータの接続が許可されない場合があります。このような場合は、別のネットワークを選択する必要があります。


    （注blank.gif） ルータがネットワークに接続できない場合は、モデムを再起動します。

    SNMP MIB

    Cisco 4G LTE モジュールでは、次の簡易ネットワーク管理プロトコル（SNMP）MIB がサポートされています。

    • IF-MIB
    • ENTITY-MIB
    • CISCO-WAN-3G-MIB

    CISCO-WAN-3G-MIB では、次のテーブルとサブ テーブルが 3G および LTE テクノロジー向けにサポートされています。

    • ciscoWan3gMIB(661)
    • ciscoWan3gMIBNotifs(0)
    • ciscoWan3gMIBObjects(1)
    • c3gWanCommonTable(1)
    • c3gWanGsm(3)
    • c3gGsmIdentityTable(1)
    • c3gGsmNetworkTable(2)
    • c3gGsmPdpProfile(3)
    • c3gGsmPdpProfileTable(1)
    • c3gGsmPacketSessionTable(2)
    • c3gGsmRadio(4)
    • c3gGsmRadioTable(1)
    • c3gGsmSecurity(5)
    • c3gGsmSecurityTable(1)

    http://www.cisco.com/go/mibs の Cisco MIB Locator から MIB をダウンロードできます。

    SNMP 4G LTE の設定：例

    次の例で、SNMP 機能をルータに設定する方法を示します。

    snmp-server group neomobilityTeam v3 auth notify 3gView
    snmp-server view 3gView ciscoWan3gMIB included
    snmp-server community neomobility-test RW
    snmp-server community public RW
    snmp-server enable traps c3g
    snmp-server host 172.19.153.53 neomobility c3g
    snmp-server host 172.19.152.77 public c3g
    snmp-server host 172.19.152.77 public udp-port 6059


    次の例で、SNMP 経由でルータと通信するように外部ホスト デバイスを設定する方法を示します。

    setenv SR_MGR_CONF_DIR /users/<userid>/mibtest
    setenv SR_UTIL_COMMUNITY neomobility-test
    setenv SR_UTIL_SNMP_VERSION -v2c
    setenv SR_TRAP_TEST_PORT 6059

    トラブルシューティング

    このセクションでは、Cisco 4G-LTE ワイヤレス モジュールのトラブルシューティングに必要なバックグラウンド情報および使用可能なリソースについて説明します。

    データ コール設定の確認

    データ コール設定を確認するには、次の手順に従います。

    ステップ 1 cellular profile create コマンドを使用してモデム データ プロファイルを作成し、セルラー インターフェイスで DDR を設定した後、ルータからワイヤレス ネットワーク経由でホストに ping を送信します。

    ステップ 2 ping に失敗した場合、次の debug および show コマンドを使用してこの失敗をデバッグします。

    • debug chat
    • debug modem
    • debug dialer
    • show cellular all
    • show interface cellular
    • show running-config
    • show ip route

    ステップ 3 これらのコマンドの出力を保存し、システム管理者に問い合わせます。



    信号強度の確認

    Received Signal Strength Indication（RSSI）レベルが非常に低い場合（たとえば、 -110 dBm 未満の場合）、次の手順に従います。

    ステップ 1 アンテナ接続を確認します。SMA コネクタが適切に取り付けられ、しっかり締め付けられていることを確認します。

    ステップ 2 リモート アンテナを使用している場合、アンテナ クレードルを移動して RSSI が改善されたかどうかを確認します。

    ステップ 3 ワイヤレス サービス プロバイダーに問い合わせて、ユーザのいるエリアにサービス アベイラビリティがあるかどうかを確認します。



    サービス アベイラビリティの確認

    次に、アンテナが取り外され、モデム データ プロファイルが作成されていないシナリオでの show cellular all コマンド出力例を示します。ここでのエラーは、 >>>>>>> で強調表示されています。

    Router# show cellular 0 all

    Hardware Information
    ====================
    Modem Firmware Version = SWI9600M_01.00.09.03
    Modem Firmware built = 2011/07/01 19:31:09
    Hardware Version = 20460000
    International Mobile Subscriber Identity (IMSI) = <specific sim number>
    International Mobile Equipment Identity (IMEI) = <specific modem number>
    Electronic Serial Number (ESN) = <specific ESN in Hex> [specific ESN in Dec]
    Integrated Circuit Card ID (ICCID) = <specific ICCID number>
    Mobile Subscriber International Subscriber
    IDentity Number (MSISDN) = <specific phone number>


    Profile Information
    ====================
    * - Default profile >>>>>>>> no profile here.

    Data Connection Information
    ===========================

    Profile 1, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 2, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 3, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 4, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 5, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 6, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 7, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 8, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 9, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 10, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 11, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 12, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 13, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 14, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 15, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state
    Profile 16, Packet Session Status = INACTIVE
    Inactivity Reason = Normal inactivate state


    Network Information
    ===================
    Current Service Status = No service, Service Error = None >>>>>>> no service means not connected to the network.
    Current Service = Packet Switched
    Current Roaming Status = Home
    Network Selection Mode = Automatic
    Country =, Network =
    Mobile Country Code (MCC) = 0
    Mobile Network Code (MNC) = 0


    Radio Information
    =================
    Radio power mode = Online
    Current RSSI = -125 dBm >>>>>>> either no antenna, or bad antenna or out of network.
    Radio power mode = Online
    LTE Technology Selected = LTE

    Modem Security Information
    ==========================
    Card Holder Verification (CHV1) = Disabled
    SIM Status = OK
    SIM User Operation Required = None
    Number of CHV1 Retries remaining = 3


    正しいコール設定

    次に、CHAT スクリプトを使用してコールが設定されている場合の出力例を示します。ネットワークから受信した IP アドレスが表示されます。コール設定が正常に行われ、データ パスが開いています。



    debug modem
    debug chat

    Router#
    Aug 25 18:46:59.604: CHAT0: Attempting async line dialer script
    Aug 25 18:46:59.604: CHAT0: Dialing using Modem script: lte & System script: none
    Aug 25 18:46:59.604: CHAT0: process started
    Aug 25 18:46:59.604: CHAT0: Asserting DTR
    Aug 25 18:46:59.604: CHAT0: Chat script lte started
    Aug 25 18:46:59.604: CHAT0: Sending string: AT!CALL
    Aug 25 18:46:59.604: CHAT0: Expecting string: OK
    Aug 25 18:47:00.641: CHAT0: Completed match for expect: OK
    Aug 25 18:47:00.641: CHAT0: Chat script lte finished, status = Success
    Aug 25 18:47:00.641: TTY0: no timer type 1 to destroy
    Aug 25 18:47:00.641: TTY0: no timer type 0 to destroy
    Aug 25 18:47:00.641: TTY0: no timer type 2 to destroy
    Aug 25 18:47:02.642: %LINK-3-UPDOWN: Interface Cellular0, changed state to up
    Aug 25 18:47:02.642: %DIALER-6-BIND: Interface Ce0 bound to profile Di1
    Aug 25 18:47:03.642: %LINEPROTO-5-UPDOWN: Line protocol on Interface Cellular0, changed state to up (69.78.96.14) [OK]



    このドキュメントは役に立ちましたか?

    Feedbackフィードバック

    シスコに問い合わせ
