概要

Cisco 800 シリーズルータは、ISDN（Integrated Services Digital Network）BRI（基本インターフェイス）を使用して、小規模オフィスまたは在宅勤務者を会社の LAN またはインターネットに接続します。このルータは、LAN ポートと WAN ポート間のブリッジングおよびマルチプロトコルルーティングの機能を提供します。

この章の内容は次のとおりです。

• 機能概要

• ルータポートの概要

• 前面パネル

• 背面パネル

• LED

機能概要

表1-1 に、Cisco 800 シリーズルータの機能をまとめて示します。

表1-1 Cisco 800 シリーズの機能概要
機能	ルータ	説明
10BASE-T イーサネットポート	全ルータ	10BASE-T（10 Mbps）イーサネットネットワークに接続できます。10/100 Mbps 装置に対応
ISDN BRI S/T ポート	Cisco 801 および Cisco 803	ISDN S/T ネットワークに接続できます。
ISDN BRI U ポート	Cisco 802 および Cisco 804	ISDN U ネットワークに接続できます。
IDSL ポート	Cisco 802 IDSL および Cisco 804 IDSL	IDSL ネットワークに接続できます。
電話ポート	Cisco 803 および Cisco 804	ISDN 回線を通じて電話サービスに接続される電話機、Fax、モデムを接続できます。
内蔵 NT1（Network Termination 1）	Cisco 802 および Cisco 804	北米では外付け NT1 は不要です。¹
フラッシュメモリ	全ルータ	8 MB のフラッシュメモリ²
DRAM（ダイナミック RAM）	全ルータ	4 MB の DRAM²
判別しやすい ISDN B チャネルの LED	全ルータ	ISDN B チャネルの LED は、他の LED とは異なる色に点灯します。
設置が簡単	全ルータ	接続間違いを防ぐため、各種のポートとケーブルを色で区別できるようになっています。
Cisco IOS ソフトウェア	全ルータ	Cisco IOS ソフトウェアをサポートしています。
Cisco 800 Fast Step アプリケーション	全ルータ	Windows 95、Windows 98、および Windows NT ベースのソフトウェアツールを使用して基本的な設定を行うことができます。
コンソールポート	全ルータ	端末または PC を接続し、コマンドラインインターフェイスを使用してソフトウェアを設定したり、トラブルシューティングを行うことができます。（注）コンソールポートはサービスポートです。
ケーブルロック	全ルータ	ルータを物理的に固定することができます。
ロック付き電源コネクタ	全ルータ	ロック付き電源コネクタが付いています。
壁面マウント機能	全ルータ	ルータ底面のブラケットを使用して、ルータを壁面または垂直面に設置できます。

^1.Cisco 802 および Cisco 804 ルータの ISDN U インターフェイスには NT1 が内蔵されていますが、ルータ自体が NT1 として機能するわけではありません。Cisco 802 および Cisco 804 ルータに S/T 装置を接続することはできません。

^2.出荷時または購入後に、8 MB のフラッシュメモリおよび 4 MB または 8 MB の DRAM を追加できます。購入後はアップグレードキットを注文できます。増設メモリの取り付けは、訓練を受けた相応の資格のある人が行うようにしてください。8 MB フラッシュメモリアップグレードキットのシスコ製品番号は MEM800-8F です。DRAM アップグレードキットのシスコ製品番号は MEM800-4D と MEM800-8D です。

ルータポートの概要

表1-2 に、Cisco 800 シリーズの各ルータとそのポートを示します。

表1-2 各ルータのポート
ルータ	イーサネットポート	ISDN ポート	電話ポート
Cisco 801	1	ISDN BRI S/T	なし
Cisco 802	1	ISDN BRI U	なし
Cisco 802 IDSL	1	IDSL	なし
Cisco 803	4	ISDN BRI S/T	2
Cisco 804	4	ISDN BRI U	2
Cisco 804 IDSL	4	IDSL	なし

前面パネル

以下の図は、Cisco 800 シリーズルータの前面パネルを示しています。

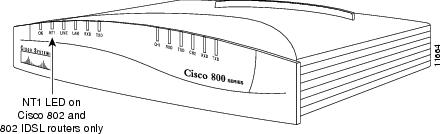

図1-1 Cisco 801、Cisco 802、Cisco 802 IDSL の前面パネル

図1-2 Cisco 803 および Cisco 804 の前面パネル

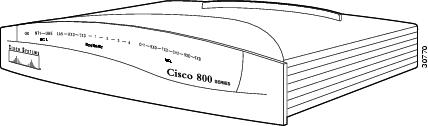

図1-3 Cisco 804 IDSL の前面パネル

背面パネル

以下の図は、Cisco 800 シリーズルータの背面パネルを示しています。

ポートの上に準拠マーク（）が付いている場合は、そのポートを欧州連合規格に準拠する公衆網に直接接続することができます。

警告準拠マーク（）にバツ印が付いている場合は、そのポートを欧州連合規格に準拠する公衆網に接続することはできません。このタイプの公衆網に接続すると、ご使用のルータに重大な損傷が発生する可能性があります。

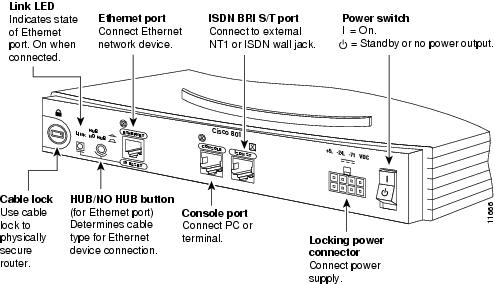

図1-4 Cisco801 ルータの背面パネル

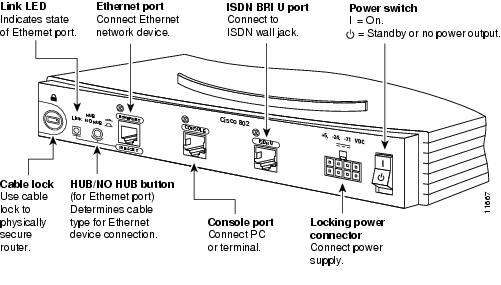

図1-5 Cisco 802 ルータの背面パネル

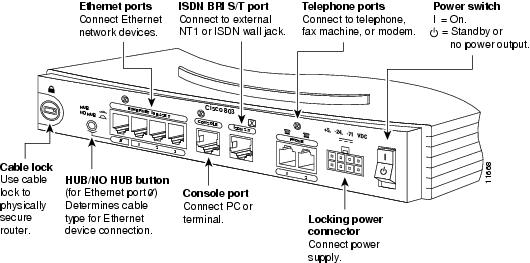

図1-6 Cisco 803 ルータの背面パネル

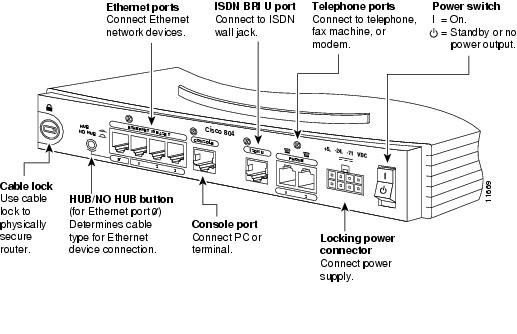

図1-7 Cisco 804 ルータの背面パネル

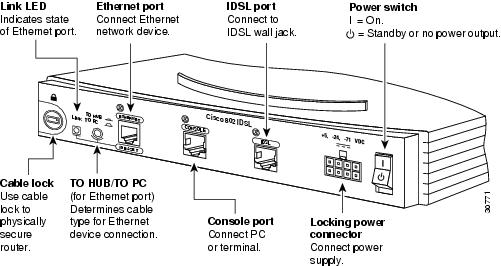

図1-8 Cisco 802 IDSL ルータの背面パネル

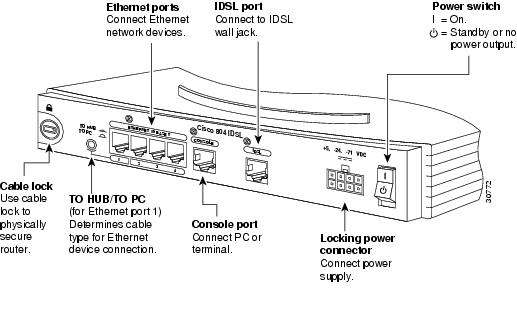

図1-9 Cisco 804 IDSL ルータの背面パネル

LED

表1-3 に、各 LED の機能を示します。

表1-3 LED の機能
LED	色	機能
OK	グリーン	ルータに電力が供給され、ルータがセルフテストを完了して動作を開始すると点灯します。
NT1	グリーン	Cisco 801 および Cisco 803 のルータにはありません。内蔵 NT1 と ISDN スイッチが同期化されると点灯します。内蔵 NT1 と ISDN スイッチの同期化試行中は点滅します。
LINE	グリーン	ISDN インターフェイスおよび ISDN 端末装置が同期化されると点灯します。
LAN	グリーン	イーサネットポート上でパケットが送信または受信されると点灯します。
LAN RXD	グリーン	イーサネットポート上でパケットが受信されると点滅します。
LAN TXD	グリーン	イーサネットポート上でパケットが送信されると点滅します。
LK0、LK1、LK2、LK3	グリーン	Cisco 803 および Cisco 804 のルータだけにあります。イーサネット装置が接続されていると点灯し、接続されていない場合は消灯します。接続に問題があると点滅します。「トラブルシューティング」を参照してください。
ETHERNET 1、2、3、4	グリーン	Cisco 804 IDSL ルータだけにあります。イーサネット装置が接続されていると点灯し、接続されていない場合は消灯します。接続に問題があると点滅します。「トラブルシューティング」を参照してください。
CH1	オレンジ	最初の ISDN B チャネルでコールを発信または受信すると点滅します。最初の ISDN B チャネル上でコールが接続されると点灯します。IDSL ルータの場合は、後述の（注）を参照してください。
CH1 RXD	オレンジ	最初の ISDN B チャネルでパケットが受信されると点滅します。
CH1 TXD	オレンジ	最初の ISDN B チャネルでパケットが送信されると点滅します。
CH2	オレンジ	第 2 の ISDN B チャネルでコールを発信または受信すると点滅します。第 2 の ISDN B チャネル上でコールが接続されると点灯します。IDSL ルータの場合は、後述の（注）を参照してください。
CH2 RXD	オレンジ	第 2 の ISDN B チャネルでパケットが受信されると点滅します。
CH2 TXD	オレンジ	第 2 の ISDN B チャネルでパケットが送信されると点滅します。
PH1、PH2	グリーン	Cisco 803 および Cisco 804 のルータだけにあります。基本電話サービスの使用中に点灯します。
LINK	グリーン	Cisco 801、802、802 IDSL ルータの背面パネルにあります。イーサネット装置が接続されていると点灯し、接続に問題がある場合は点滅します。「トラブルシューティング」を参照してください。

（注） Cisco 802 IDSL ルータおよび Cisco 804 IDSL ルータでは、ルータにアクティブなデータ接続をし、回線速度が 64 kbps の場合、CH1 と CH2 のいずれか一方が点灯します。ルータにアクティブなデータ接続をし、回線速度が 128 kbps または 144 kbps の場合は、CH1 と CH2 の両方とも点灯します。
