パフォーマンス ルーティング コンフィギュレーション ガイド、Cisco IOS XE Release 3S（Cisco ASR 1000）

トラフィックを最適化する前に、PfR は境界ルータを通過するトラフィックからトラフィック クラスを判断する必要があります。 トラフィック ルーティングを最適化するには、全トラフィックのサブセットを識別する必要があります。これらのトラフィック サブセットをトラフィック クラスと呼びます。 トラフィック クラスのエントリのリストには、監視対象トラフィック クラス（MTC）リストという名前が付けられています。 デバイスを経由したトラフィックを自動的に学習するか、トラフィック クラスを手動で設定することによって、MTC リスト内のエントリのプロファイリングを行うことができます。 学習されたトラフィック クラスと設定されたトラフィック クラスの両方が、同時に MTC リストに存在する場合があります。 PfR プロファイル フェーズには、学習メカニズムと設定メカニズムの両方が含まれます。 PfR トラフィック クラスのプロファイリング プロセスの全体構造とコンポーネントは次の図で確認できます。

図 1. PfR トラフィック クラスのプロファイリング プロセス

このフェーズの最終的な目的は、ネットワークを通過するトラフィックのサブセットを選択することです。 このトラフィックのサブセット（MTC リスト内のトラフィック クラス）は、使用可能な最良のパフォーマンス パスに基づいてルーティングする必要のあるトラフィックのクラスを表します。

PfR は、境界ルータを通過するトラフィックを監視しながら、トラフィック クラスを自動的に学習します。 目的はトラフィックのサブセットを最適化することですが、このトラフィックの正確なパラメータをすべて把握できるわけではないので、PfR にはトラフィックを自動的に学習し、MTC リストに入力することによってトラフィック クラスを作成する方法が用意されています。 初回リリース以降、複数の機能が PfR に追加され、自動トラフィック クラス学習プロセスの機能は強化されています。

自動トラフィック クラス学習プロセスには、現在 3 つのコンポーネントがあります。 1 つめのコンポーネントではプレフィックスベースのトラフィック クラスの自動学習、2 つめのコンポーネントではアプリケーションベースのトラフィック クラスの自動学習が規定されています。3 つめのコンポーネントでは、学習リストを使用してプレフィックスベースとアプリケーションベースの両方のトラフィック クラスを分類する方法が規定されています。 この 3 つのコンポーネントについては、次の項で説明します。

NetFlow Top Talker 機能を使用して、最大のアウトバウンド スループットまたは最大の遅延時間に基づいてプレフィックスを自動的に学習するように PfR マスター コントローラを設定できます。 スループットの学習では、最大のアウトバウンド トラフィック ボリュームを生成するプレフィックスを判定します。 スループット プレフィックスは高い順にソートされます。 遅延学習では、ラウンドトリップ応答時間（RTT）が最大のプレフィックスを判定し、これらのプレフィックスの RTT を低減するために、最大遅延プレフィックスを最適化します。 遅延プレフィックスは、遅延時間の長い順にソートされます。

PfR はレイヤ 3 プレフィックスを学習でき、プロトコルまたはポート番号などのレイヤ 4 オプションはフィルタとしてプレフィックスベースのトラフィック クラスに追加できます。 プロトコルとポート番号を使用して、特定のアプリケーション トラフィック クラスを識別できます。プロトコルおよびポート番号パラメータは、プレフィックスのコンテキストの中だけで監視され、マスター コントローラ データベース（MTC リスト）には送信されません。 そのあと、特定のトラフィックを伝送するプレフィックスが、マスター コントローラによって監視されます。 PfR アプリケーション トラフィック クラスの学習は、プロトコルとポート番号のほか、DiffServ コード ポイント（DSCP）値もサポートしており、これらのレイヤ 4 オプションは MTC リストに入力されます。

PfR は、トラフィック クラスの学習を簡略化するために、学習リスト コンフィギュレーション モードをサポートしています。 学習リストは、学習したトラフィック クラスを分類する手段です。 各学習リストでは、プレフィックス、アプリケーションの定義、フィルタ、および集約パラメータなど、トラフィック クラスを学習するためのさまざまな基準を設定できます。 トラフィック クラスは、PfR によって各学習リスト基準に基づいて自動的に学習されます。各学習リストには、シーケンス番号が設定されます。 シーケンス番号によって、適用される学習リスト基準の順番が決定します。 学習リストごとに異なる PfR ポリシーを適用できます。以前のリリースではトラフィック クラスを分類することはできず、1 つの PfR ポリシーが、学習されたすべてのトラフィック クラスに適用されていました。

学習リスト コンフィギュレーション モードでは、traffic-class コマンドを使用してトラフィック クラスの学習が簡略化されます。 自動的に学習される 4 種類のトラフィック クラスのプロファイリングを行うことができます。

• 送信先プレフィックスに基づいたトラフィック クラス
• アクセス リストを使用してカスタム アプリケーションの定義を示すトラフィック クラス
• 送信先プレフィックスを定義するオプションのプレフィックス リスト付きのスタティック アプリケーション マッピング名に基づいたトラフィック クラス
• 送信先プレフィックスを定義するオプションのプレフィックス リスト付きの NBAR アプリケーション マッピング名に基づいたトラフィック クラス

学習リストごとに指定できる traffic-class コマンドのタイプは 1 つだけです。throughput（PfR）コマンドと delay（PfR）コマンドも、学習リスト内で同時に使用することはできません。

モニタリングや後続の最適化用にトラフィック クラスを作成するよう、PfR を手動で設定することができます。 自動学習では通常、デフォルトのプレフィックス長 /24 が使用されますが、手動設定では正確なプレフィックスを定義することができます。 手動のトラフィック クラス設定プロセスには、2 つのコンポーネントがあります。1 つはプレフィックスベースのトラフィック クラスの手動設定、もう 1 つはアプリケーションベースのトラフィック クラスの手動設定です。これらのコンポーネントについては次の項で説明します。

PfR モニタリングの対象となるプレフィックスまたはプレフィックス範囲を選択するには、IP プレフィックス リストを設定します。 そのあと PfR マップで match 句を設定し、IP プレフィックス リストを MTC リストにインポートします。 PfR マップは IP ルート マップと似ています。 IP プレフィックス リストは ip prefix-list コマンドを使用して設定し、PfR マップはグローバル コンフィギュレーション モードで pfr-map コマンドを使用して設定します。

PfR では、プレフィックス リスト構文は通常のルーティングとは若干異なる方法で動作します。 ge キーワードは使用されません。le キーワードは、包含プレフィックスだけを指定するために PfR によって使用されます。 プレフィックス リストを使用して、正確なプレフィックスを指定することもできます。

マスター コントローラは、デフォルト ルートを含む任意の長さの、完全に一致するプレフィックスを監視し、制御できます。 完全に一致するプレフィックスが指定される場合、PfR は、この完全に一致するプレフィックスだけを監視します。

マスター コントローラは、le キーワードと 32 に設定された le-value 引数を使用して包含プレフィックスを監視および制御できます。 PfR は、設定されたプレフィックスおよびより限定されたプレフィックス（たとえば、10.0.0.0/8 le 32 プレフィックスを設定すると、10.1.0.0/16 プレフィックスおよび 10.1.1.0/24 プレフィックスを含みます）を同じ出口で監視し、この情報をルーティング情報ベース（RIB）に記録します。

（注）	PfR の一般的な導入では、包含プレフィックス オプションは慎重に使用してください。なぜなら、監視および記録するプレフィックスの量が増える可能性があるからです。

deny 文が含まれた IP プレフィックス リストを使用すると、学習済みトラフィック クラスのプレフィックスまたはプレフィックス長を除外するようにマスター コントローラを設定できます。 最良のパフォーマンスを得るには、最も低い PfR マップ シーケンス内で deny プレフィックス リスト シーケンスを割り当てる必要があります。 マスター コントローラの設定では、アクセス リストを使用して不要なトラフィックをフィルタリングするよう境界ルータに指示することもできます。

（注）	deny 文が含まれた IP プレフィックス リストは、学習済みのトラフィック クラスだけに適用できます。

PfR は、PfR プロファイル フェーズにおけるレイヤ 3 プレフィックスの手動設定をサポートしています。 ポリシーベース ルーティング（PBR）用にアプリケーション アウェア ルーティングもサポートされます。 アプリケーション アウェア ルーティングでは、名前付き拡張 IP アクセス コントロール リスト（ACL）を使用してレイヤ 3 宛先アドレスを指定するほか、IP パケット ヘッダーの値に基づいて特定のアプリケーションのトラフィックを選択できます。 サポートされるのは名前付き拡張 ACL だけです。 拡張 ACL は permit 文を使用して設定されたあと、PfR マップで参照されます。 プロトコルとポート番号を使用して、特定のアプリケーション トラフィック クラスを識別できます。ただし、プロトコルおよびポート番号パラメータは、プレフィックスのコンテキストの中だけで監視され、MTC リストには送信されません。 特定のアプリケーション トラフィックを伝送するプレフィックスだけが、マスター コントローラによってプロファイルされます。 アプリケーション アウェア ルーティングがサポートされたことにより、アプリケーション トラフィックのアクティブ モニタリングがサポートされました。 アプリケーション トラフィックのパッシブ モニタリングもサポートされています。 アプリケーション トラフィック クラスは、DSCP 値、プロトコル、およびポート番号を使用して定義できます。 MTC リストには、プレフィックスのほか、DSCP 値、ポート番号、プロトコルも保存されます。

学習リスト コンフィギュレーション モードでは、PfR マップ コンフィギュレーション モードの match traffic-class コマンドを使用して、トラフィック クラスの設定を簡略化します。 手動で設定する 4 種類のトラフィック クラスのプロファイリングを行うことができます。

• 送信先プレフィックスに基づいたトラフィック クラス
• アクセス リストを使用してカスタム アプリケーションの定義を示すトラフィック クラス
• スタティック アプリケーション マッピング名と送信先プレフィックスを定義するためのプレフィックス リストに基づくトラフィック クラス
• NBAR アプリケーション マッピング名と送信先プレフィックスを定義するためのプレフィックス リストに基づくトラフィック クラス

PfR マップごとに指定できる match traffic-class コマンドのタイプは 1 つだけです。

一連の既知のアプリケーションにはスタティック ポートが定義されており、キーワードを入力するとそれぞれのアプリケーションを定義できます。 スタティック アプリケーション マッピングの詳細については、パフォーマンス ルーティングを使用したスタティック アプリケーション マッピング機能を参照してください。

PfR では、NBAR を使用してアプリケーションベース トラフィック クラスをプロファイリングする機能がサポートされます。 NBAR は、多様なプロトコルとアプリケーションを認識および分類する分類エンジンです。たとえば、ダイナミック TCP/UDP ポート割り当てを使用する Web ベースや他の分類が困難なアプリケーションとプロトコルなどです。 PfR では NBAR を利用して、プロトコルまたはアプリケーションを認識し、分類します。分類されたトラフィック クラスは、PfR アプリケーション データベースに追加され、パッシブ モニタリングおよびアクティブ モニタリングの対象となります。 NBAR を使用した PfR アプリケーション マッピングの詳細については、NBAR/CCE アプリケーション認識を使用したパフォーマンス ルーティング機能を参照してください。

PfR 測定フェーズは、トラフィック クラス エントリが Monitored Traffic Class（MTC）リストに入力される PfR プロファイル フェーズに続く、PfR パフォーマンス ループにおける 2 番目のステップです。 MTC リストにトラフィック クラス エントリが入力されると、PfR はこれらのトラフィック クラス エントリのパフォーマンス メトリックを測定する必要があります。 ここでいうモニタリングは、一定の時間間隔で定期的に行われ、測定値としきい値が比較される測定処理として定義されています。 PfR は、アクティブおよびパッシブ モニタリング手法を使用してトラフィック クラスのパフォーマンスを測定しますが、デフォルトではリンクの使用率も測定します。 学習済みおよび設定済みのトラフィック クラスを監視するように、マスター コントローラを設定することができます。 境界ルータはパッシブおよびアクティブ モニタリング統計情報を収集し、この情報をマスター コントローラに送信します。 MTC リスト内の各トラフィック クラス エントリにパフォーマンス メトリック測定値が関連付けられると、PfR 測定フェーズは終了します。

PfR 測定フェーズの全体構造とコンポーネントは次の図で確認できます。

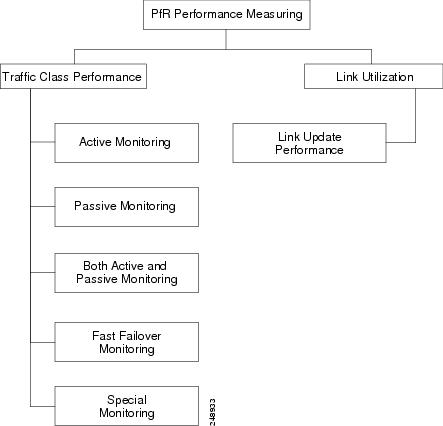

図 2. PfR パフォーマンス測定プロセス

PfR は、トラフィック クラスとリンクの両方のパフォーマンスを測定しますが、トラフィック クラスまたはリンクをモニタリングする前に、その状態を確認します。 PfR は、トラフィック クラスの状態遷移図に従って動作するポリシー デシジョン ポイント（PDP）を使用します。

トラフィック クラスまたはリンクの状態を判定したら、PfR は次に示すパフォーマンス測定プロセスのいずれかを開始できます。

PfR は、次の 3 つのトラフィック クラス パフォーマンス測定手法を使用します。

• パッシブ モニタリング：トラフィックが NetFlow 機能を使用してデバイスを通過する間に、トラフィック クラス エントリのパフォーマンス メトリックを測定します。
• アクティブ モニタリング：トラフィック クラスをできる限り忠実に再現して合成トラフィックのストリームを作成し、その合成トラフィックのパフォーマンス メトリックを測定します。 合成トラフィックのパフォーマンス メトリック測定結果は、MTC リスト内のトラフィック クラスに適用されます。 アクティブ モニタリングでは、統合された IP サービス レベル契約（SLA）機能が使用されます。
• アクティブ モニタリングとパッシブ モニタリングの両方：ネットワーク内のトラフィック フローをより正確に把握するために、アクティブ モニタリングとパッシブ モニタリングを組み合わせます。

高速フェールオーバー モニタリング モードは、アクティブおよびパッシブ モニタリング モードのもうひとつの組み合わせです。 高速フェールオーバー モニタリング モードでは、アクティブ モニタリングとパッシブ モニタリングを使用して、すべての出口が継続的にプローブされます。 高速フェールオーバー モニタリング モードがイネーブルの場合、プローブの頻度を他のモニタリング モードよりも低く設定すると、より迅速なフェールオーバー機能を実現できます。

明示的な NetFlow または IP SLA 設定は必要なく、NetFlow および IP SLA のサポートは自動的にイネーブルになります。 1 つのトラフィック クラスに対し、アクティブおよびパッシブの両方のモニタリング手法を使用できます。

マスター コントローラが定義され、PfR 機能がイネーブルになると、マスター コントローラはデフォルトによりアクティブ モニタリングとパッシブ モニタリングの両方を使用します。 すべてのトラフィック クラスは、統合 NetFlow 機能を使用してパッシブに監視されます。 ポリシー違反のトラフィック クラスは、IP SLA 機能を使用してアクティブに監視されます。 マスター コントローラは、パッシブ モニタリングだけ、アクティブ モニタリングだけ、パッシブおよびアクティブ モニタリング、または、高速フェールオーバー モニタリングを使用するように設定できます。 各種モードの主な違いは次の表で確認できます。

Cisco IOS PfR は、Cisco IOS ソフトウェアの統合テクノロジーである NetFlow を使用して、トラフィック クラスごとにパッシブ モニタリング統計情報を収集、集約します。 PfR 管理ネットワークが作成されると、デフォルトによりパッシブ モニタリングとアクティブ モニタリングが共にイネーブルになります。 パッシブ モニタリングは、mode monitor passive コマンドを使用して明示的にイネーブルにすることもできます。 Netflow はフローベースのモニタリングおよびアカウンティング システムで、パッシブ モニタリングがイネーブルになると、デフォルトにより境界ルータの Netflow サポートがイネーブルになります。

パッシブ モニタリングは既存のトラフィックだけを使用し、追加のトラフィックは生成されません。 境界ルータは、パッシブ モニタリング統計情報を収集し、1 分間に約 1 回の頻度でマスター コントローラに情報をレポートします。 トラフィックが境界ルータの外部インターフェイスを通過しない場合、データはマスター コントローラにレポートされません。 しきい値の比較はマスター コントローラで実行されます。 パッシブ モニタリングでは、プレフィックス、ポート、プロトコル、および DSCP 値で定義されたトラフィック クラスがサポートされます。

PfR はパッシブ モニタリングを使用して、すべてのトラフィック クラスについて次のメトリックを測定します。

• 遅延：PfR は所定のプレフィックスについて、TCP フローの平均遅延を測定します。 遅延とは、TCP 同期メッセージが送信されてから TCP 受信確認が受信されるまでの、ラウンドトリップ応答時間（RTT）の測定値です。
• パケット損失：PfR は各 TCP フローの TCP シーケンス番号をトラッキングすることによってパケット損失を測定します。 PfR は、最も大きい TCP シーケンス番号をトラッキングすることで、パケット損失を推定します。 後続のパケットが前よりも小さいシーケンス番号で受信されると、PfR はパケット損失のカウンタを増やします。 パケット損失は、100 万パケットあたりの損失パケット数で測定されます。
• 到達可能性：PfR は、TCP 受信確認を受信しないまま繰り返し送信された TCP 同期メッセージをトラッキングして、到達可能性を測定します。
• スループット：PfR は、所定の時間間隔における各トラフィック クラスの総バイト数と総パケット数を測定することで、スループットを測定します。

（注）	すべてのトラフィック クラスが監視されますが、遅延、損失、および到達可能性に関する情報は TCP トラフィック フローに限定して取得されます。 スループット統計情報は、すべての非 TCP トラフィック フローについて取得されます。

プレフィックスに加えて DSCP 値、ポート番号、プロトコルも境界ルータからマスター コントローラに送信されます。 収集されたパッシブ モニタリング統計情報は、プレフィックス履歴バッファに保存されます。このバッファは、トラフィック フローが継続的かどうかに応じて、少なくとも 60 分間の情報を格納できます。 PfR はこの情報を使用して、プレフィックスがデフォルトまたはユーザ定義のポリシーに準拠しているかどうかを判断します。 トラフィック クラスのトラフィックは、ネットワーク内の 1 台の伝送デバイスを通過するので、代替パスの分析は行われません。 トラフィック クラスがポリシー違反（OOP）になり、パッシブ モニタリング モードだけがイネーブルの場合、そのトラフィック クラスは別のポイントに移動され、良好または最良の出口が見つかるまで測定が繰り返されます。 トラフィック クラスが OOP になり、パッシブおよびアクティブの両方のモニタリング モードがイネーブルの場合、すべての出口でアクティブ プローブが実行され、最良または良好な出口が選択されます。

PfR パッシブ モニタリング手法によってネットワーク デバイスで過度のオーバーヘッドが発生する場合、または PfR パッシブ モニタリング モードを使用してトラフィック クラスのパフォーマンス メトリックを測定できない場合は、PfR アクティブ モニタリング手法が実行されます。 アクティブ モニタリングでは、トラフィック クラスをできる限り忠実に再現する合成トラフィックのストリームが作成されます。 合成トラフィックのパフォーマンス メトリックが測定され、その結果が MTC リストのトラフィック クラス エントリに適用されます。 アクティブ モニタリングでは、プレフィックス、ポート、プロトコル、および DSCP 値で定義されたトラフィック クラスがサポートされます。

PfR はアクティブ モニタリングを使用して、すべてのトラフィック クラスについて次のメトリックを測定します。

• 遅延：PfR は所定のプレフィックスについて、TCP、UDP、および ICMP フローの平均遅延を測定します。 遅延とは、TCP 同期メッセージが送信されてから TCP 受信確認が受信されるまでの、ラウンドトリップ応答時間（RTT）の測定値です。
• 到達可能性：PfR は、TCP 受信確認を受信しないまま繰り返し送信された TCP 同期メッセージをトラッキングして、到達可能性を測定します。
• ジッター：ジッターはパケット間の遅延がばらつくことを指します。 PfR は、複数のパケットをターゲット アドレスと所定のターゲット ポート番号に送信し、宛先に到着したパケット間の遅延を測定することで、ジッターを測定します。
• MOS：平均オピニオン評点（MOS）は、標準ベースの音声品質測定手法です。 ITU などの標準化団体によって、P.800（MOS）および P.861（Perceptual Speech Quality Measurement（PSQM））という 2 つの重要な勧告が作成されています。 P.800 は、音声品質の平均オピニオン評点を算出する方法の定義に関するものです。 MOS スコアの範囲は、最低の音声品質を表す 1 から最高を表す 5 までです。 MOS 4 は、「トール品質」音声と見なされます。

Cisco ネットワーク デバイスでの合成トラフィックの作成は、Cisco IOS IP SLA プローブを使用するとアクティブになります。 PfR は IP SLA 機能と統合され、IP SLA プローブを使用してトラフィック クラスをアクティブに監視します。 アクティブ モニタリングがイネーブルの場合、マスター コントローラは境界ルータに対し、一連のターゲット IP アドレスにアクティブ プローブを送信するよう指示します。 境界ルータは、1 つのトラフィック クラスにつき最大 5 個のターゲット ホスト アドレスにプローブ パケットを送信し、分析のためプローブ結果をマスター コントローラに送信します。

アクティブ プローブ モニタリングの期間は、最新の 5 個のプローブ結果で構成される短期、および最新の 60 個のプローブ結果で構成される長期と定義されます。

ネットワーク内のトラフィック フローをより正確に把握するために、アクティブおよびパッシブの両方のモニタリングを組み合わせるように Cisco IOS PfR を設定することもできます。 両方の PfR モニタリング モードを結合する場合、いくつかのシナリオが考えられます。

一例を挙げると、トラフィック クラスを学習するにはそれらのトラフィック クラスをパッシブに監視しますが、トラフィック クラスを制御するには代替パスのパフォーマンス メトリックも測定する必要があります。 ネットワーク内で実際に代替パスを通過するトラフィックがない場合は、アクティブ プローブを使用して代替パス パフォーマンス メトリックを測定できます。 PfR は、5 つのターゲットでトラフィック クラスを学習し、アクティブ プローブを使用してすべての代替パスをプローブすることにより、このプロセスを自動化します。

高速モニタリングでは、すべての出口を継続的に監視する（probe-all）ようにアクティブ プローブが設定され、パッシブ モニタリングもイネーブルになります。 高速フェールオーバー モニタリングは、すべてのタイプのアクティブ プローブ（ICMP エコー、ジッター、TCP 接続、および UDP エコー）で使用できます。 mode monitor fast コマンドがイネーブルの場合、プローブの頻度を他のモニタリング モードよりも低く設定すると、より迅速なフェールオーバー機能を実現できます。 プローブ頻度を低く設定した高速モニタリング中にポリシー違反状態が発生すると、3 秒以内にルートが変更されます。 高速モニタリング中に出口が OOP になると、選択された最良の出口が動作可能になり、OOP 出口からのルートは最良のポリシー準拠出口に移動されます。 高速モニタリングは、継続的なプローブによって多くのオーバーヘッドが発生する、非常にアグレッシブなモードです。 高速モニタリングは、パフォーマンスに影響されやすいトラフィックだけに使用することを推奨します。 たとえば音声コールは、パフォーマンスの問題や輻輳が発生したリンクに大きく影響されます。しかし、高速モニタリング モードを使用すると、数秒でコールを検出して再ルーティングすることができます。

（注）	高速モニタリング モードでは、学習済みプレフィックスと同様に、プローブ ターゲットが学習されます。 ネットワーク内で多数のプローブをトリガーしないようにするには、トラフィックがパフォーマンスに影響されやすいリアルタイム アプリケーションと重要アプリケーションにのみ、高速モニタリング モードを使用します。

PfR ポリシー適用フェーズは、トラフィック クラスを識別するプロファイル フェーズと、MTC リスト内の各トラフィック クラス エントリを監視してパフォーマンス メトリックを測定する測定フェーズに続く、PfR パフォーマンス ループにおける 3 番目のステップです。 ポリシー適用フェーズでは、測定されたパフォーマンス メトリックを既知のまたは設定されたしきい値と比較し、トラフィックが所定のサービス レベルを満たしているか、あるいは何らかの措置が必要かを判断します。 パフォーマンス メトリックがしきい値に適合していない場合、PfR はトラフィック クラスを移動するか、他の状態に遷移するかを決定します。

PfR ポリシーは、目的が明示されたルールであり、次の項目が含まれます。

• 範囲
• 処理
• トリガー イベントまたは条件

たとえば、特定のトラフィック クラス エントリに送信されるパケットの遅延を 100 ミリ秒以下で維持するようにポリシーを設定することができます。 この場合、範囲とは特定のトラフィック クラス エントリに送信されるネットワーク トラフィックであり、処理はルーティング テーブルの変更、トリガー イベントはこのトラフィックで測定された 100 ミリ秒を超える遅延です。 PfR がトラフィックを制御するよう PfR 制御フェーズで設定されるまでは、処理が実行されない場合があります。 プロファイル、測定、およびポリシー適用フェーズでは、PfR はデフォルトにより観察モードで実行されます。

PfR ポリシー適用フェーズでは、ポリシーの設定と適用が可能です。 異なるタイプの PfR ポリシーを設定できます。次の図を参照してください。特定の PfR パラメータおよびオプションをポリシーに含めることができます。 このマニュアルでは、パラメータとは微調整ができる設定可能要素であり、オプションとはイネーブルまたはディセーブルにする設定可能要素を指します。 PfR ポリシーを設定したら、そのポリシーを学習済みトラフィック クラスまたは設定済みトラフィック クラスに適用できます。 PfR ポリシーは、すべてのトラフィック クラスを対象としてグローバルに適用することも、一部のトラフィック クラスだけに適用することもできます。

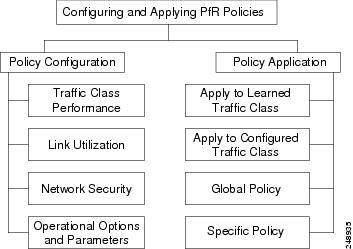

図 4. PfR ポリシー適用フェーズの構造

上の図には、3 種類の PfR ポリシーといくつかの設定可能な動作オプションおよびパラメータが示されています。 各ポリシー タイプ、パラメータ、またはオプションの詳細を確認するには、次のリンクを使用してください。

PfR ポリシーの設定後は、上の図に示すように、すべてのトラフィック クラスを対象とするグローバル ベースで、または一部のトラフィック クラスを対象に、ポリシーを学習済みトラフィック クラスまたは設定済みトラフィック クラスに適用できます。

トラフィック クラスに複数のポリシー パラメータを設定する場合、複数のポリシーが重複する可能性があります。 実行するポリシーの競合を回避するために、PfR は解決機能を使用します。これは、大半のポリシー タイプにプライオリティを設定できる柔軟なメカニズムです。

トラフィック クラスのパフォーマンス メトリックをデフォルトまたは設定されたしきい値と比較する PfR ポリシーを実行する際、トラフィック クラスの状態が変更される場合があります。 PfR は、次の図に示すトラフィック クラスの状態遷移図に従って動作するポリシー デシジョン ポイント（PDP）を使用します。 次の図の状態遷移図には次の状態が含まれています。

• デフォルト：PfR の制御下にないとき、トラフィック クラスはデフォルト状態です。 中央のポリシー データベースである MTC に最初に追加されたとき、トラフィック クラスはデフォルト状態にあります。 トラフィック クラスは、パフォーマンス測定値、タイマー、およびポリシーの設定に応じてデフォルト状態から遷移します。
• 出口選択：これは、PDP がトラフィック クラスの現在の状態をポリシーの設定と比較し、そのトラフィック クラスに最適の出口を選択するための一時的な状態です。 PfR は現在の出口を通過するトラフィック クラスを維持しようとしますが、デフォルト状態の場合と同様に、パフォーマンス測定値、タイマー、およびポリシーの設定によって、マスター コントローラは出口リンク選択プロセス中にトラフィック クラスをこの状態に移動させる可能性があります。 トラフィック クラスは、新しい出口に移動されるまでは出口選択状態にあります。
• ホールドダウン：マスター コントローラが、プローブを使用して監視するためにトラフィック クラスを転送するよう境界ルータに要求すると、トラフィック クラスはホールドダウン状態になります。 このトラフィック クラスが使用している出口が到達不能と宣言されない限り、選択されたトラフィック クラスに関する測定値はホールドダウン タイマーが終了するまで収集されます。 出口が到達不能な場合、トラフィック クラスは出口選択状態に戻ります。

図 5. PfR トラフィック クラス状態遷移図

• ポリシー準拠：パフォーマンス測定値がデフォルトまたはユーザ定義のポリシー設定と比較され、出口が選択されると、トラフィック クラスはポリシー準拠状態になります。 ポリシー準拠状態のトラフィック クラスは、デフォルトまたはユーザ定義の設定に適合する出口から転送されます。 マスター コントローラは引き続きトラフィック クラスを監視しますが、周期タイマーが終了するか、測定コレクタからポリシー違反メッセージが受信され、トラフィック クラスが出口選択状態に戻るまで、処理は行われません。

（注）	観察モードの実行中、プレフィックスがポリシー準拠状態になるのは、そのプレフィックスに選択された出口が現在の出口である場合だけです。

• ポリシー違反（OOP）：デフォルトまたはユーザ定義のポリシーに準拠したトラフィック クラスを転送する出口がない場合、トラフィック クラスはポリシー違反状態になります。 トラフィック クラスがこの状態にある間、バックオフ タイマーがこの状態からの遷移を制御します。 トラフィック クラスがポリシー違反状態になるたびに、そのトラフィック クラスのこの状態における経過時間が増加します。 トラフィック クラスがポリシー準拠状態になると、そのトラフィック クラスのタイマーがリセットされます。 すべての出口リンクがポリシー違反の場合、マスター コントローラは使用可能な最良の出口を選択することもあります。

PfR トラフィック クラス パフォーマンス ポリシーは、トラフィック クラスのパフォーマンス特性を管理する一連のルールです。トラフィック クラスは、ネットワーク アドレス（プレフィックス）の場合と、プロトコル、ポート番号、DSCP 値などのアプリケーション基準の場合があります。 ネットワーク アドレスは、ネットワーク内の各エンドポイント（10.1.1.1/32 など）またはサブネット全体（10.0.0.0/8 など）を参照できます。 PfR ポリシーで管理できる主なパフォーマンス特性は次のとおりです。

これらのパフォーマンス特性は、到達可能性を除き、従来のルーティング プロトコル メトリックの構造では管理できません。 Cisco PfR は、指定されたパスで宛先に到達できるかどうかを自動的に検証することで、到達可能性の（ルーティング テーブルに特定のルートを確保するという）概念を拡大します。 Cisco PfR では、ネットワーク管理者はトラフィック フローを管理するための新しく強力なツールセットを使用できます。

PfR リンク ポリシーは、PfR が管理する外部リンクに適用される一連のルールです（外部リンクは、ネットワーク エッジにある境界ルータのインターフェイスです）。 リンク ポリシーでは、目的とするリンクのパフォーマンス特性を定義します。 トラフィック クラス パフォーマンス ポリシーのように、リンクを使用する個々のトラフィック クラス エントリのパフォーマンスを定義するのではなく、リンク ポリシーではリンク全体のパフォーマンスを定義します。 リンク ポリシーは、出口（出力）リンクと入口（入力）リンクに適用できます。 リンク ポリシーで管理されるパフォーマンス特性は次のとおりです。

• トラフィック負荷（使用率）
• 範囲
• コスト

トラフィックの負荷

トラフィック負荷（使用率とも呼ばれます）ポリシーは、特定のリンクで伝送できるトラフィック量に関する上限しきい値で構成されます。 Cisco IOS PfR は、トラフィック クラスごとの負荷分散をサポートします。 境界ルータに外部インターフェイスが設定されると、境界ルータはデフォルトにより、20 秒ごとにリンク使用率をマスター コントローラに報告します。 出口リンクおよび入口リンクのトラフィック負荷しきい値は PfR ポリシーとして設定できます。 出口または入口リンク使用率が、設定されたしきい値またはデフォルトしきい値である 75 % を超えている場合、その出口または入口リンクは OOP 状態であり、PfR はトラフィック クラス用の代替リンクを検出するためにモニタリング プロセスを開始します。 リンク使用率のしきい値は、キロビット毎秒（kbps）で表す絶対値またはパーセンテージとして手動で設定できます。 各インターフェイスの負荷使用率ポリシーは、マスター コントローラで境界ルータを設定する際に設定します。

ヒント	負荷分散を設定する場合は、load-interval（PfR）インターフェイス コンフィギュレーション コマンドを使用して、外部インターフェイスでのインターフェイス負荷計算の間隔を 30 秒に設定することを推奨します。 デフォルトの計算間隔は 300 秒です。 負荷計算は、インターフェイス コンフィギュレーション モードの境界ルータで設定します。 この設定は必須ではありませんが、Cisco IOS PfR ができる限り迅速に負荷分散に対応できるよう、これを設定しておくことを推奨します。

範囲

範囲ポリシーは、確実にトラフィックの負荷が分散されるよう、すべてのリンクを相互に相対的な一定の使用率の範囲内で維持するために定義します。 たとえば、ネットワークに複数の出口リンクがあり、いずれかのリンクを優先する財務上の理由がない場合、最善の選択はすべてのリンクに負荷を均一に分散することです。 従来のルーティング プロトコルによる負荷共有では、必ずしも均一に負荷が分散されるわけではありません。なぜなら、負荷共有はフローベースであり、パフォーマンスまたはポリシー ベースではないからです。 Cisco PfR 範囲機能を使用すると、一連のリンクにおけるトラフィック使用率が所定の割合の範囲内で相互に維持されるように PfR を設定できます。 リンク間の差異が大きくなりすぎると、PfR は使用可能なリンク間にトラフィック クラスを分散し、リンクをポリシー準拠状態に戻そうとします。 デフォルトでは、マスター コントローラは PfR が管理するすべてのリンクに対して最大範囲使用率を 20 % に設定しますが、使用率の範囲は最大割合値を使用して設定できます。 出口リンクおよび入口リンクの使用率範囲は PfR ポリシーとして設定できます。

（注）	リンクのグループ化を設定している場合、リンク使用率範囲は、リンクのグループ化に対して設定された出口リンクの優先セットまたはフォールバック セットと両立できないので、no max-range-utilization コマンドを設定します。 CSCtr33991 では、この要件は削除され、PfR は PfR リンク グループ内でロード バランシングを実行できます。

パフォーマンス ルーティング - リンク グループ機能に、出口リンクのグループを PfR 用の優先リンク セットまたはフォールバック リンク セットとして定義し、PfR ポリシーで指定されたトラフィック クラスを最適化する際に使用できるようにする機能が導入されました。 現在 PfR は、ポリシーで指定されたプリファレンスと、指定リンク外のパスでのトラフィック クラスのパフォーマンス（到達可能性、遅延、損失、ジッター、MOS などのパラメータを使用）に基づいて、トラフィック クラスに最良のリンクを選択しています。 最良リンクの選択では、帯域幅の使用率、コスト、リンクの範囲を考慮することもできます。 リンクのグループ化に使用される手法では、1 つ以上のトラフィック クラスに対する優先リンクを PfR ポリシーで指定し、プライマリ リンク グループと呼ばれる優先リンクのリストにある最良リンクを介してトラフィック クラスがルーティングされるようにします。 プライマリ グループに所定のポリシーとパフォーマンス要件を満たすリンクがない場合は、フォールバック リンク グループを指定することもできます。 プライマリ グループ リンクを使用できない場合、トラフィック クラスはフォールバック グループ内の最良リンクを介してルーティングされます。 最良のリンクを特定するために、PfR はプライマリ グループとフォールバック グループの両方をプローブします。

（注）	リンクのグループ化を設定している場合、リンク使用率範囲は、リンクのグループ化に対して設定された出口リンクの優先セットまたはフォールバック セットと両立できないので、no max-range-utilization コマンドを設定します。 CSCtr33991 では、この要件は削除され、PfR は PfR リンク グループ内でロード バランシングを実行できます。

PfR リンクのグループ化の詳細については、「パフォーマンス ルーティング リンク グループ」モジュールを参照してください。

PfR には、ネットワークの不正使用の防止またはネットワーク内外での攻撃軽減のためにネットワーク セキュリティ ポリシーを設定する機能があります。 ブラック ホール ルーティングまたはシンクホール ルーティング手法を使用するように PfR を設定すると、ネットワーク攻撃による影響を軽減できます。 ブラック ホール ルーティングとは、パケットをヌル インターフェイスに転送する、つまりパケットを「ブラック ホール」にドロップするプロセスです。シンクホール ルーティングでは、パケットはネクスト ホップに転送され、そこで保存、分析、またはドロップされます。 シンクホール ルーティングはハニーポット ルーティングとも呼ばれます。

特定のタイプの PfR ポリシーに加え、PfR ポリシーの動作パラメータまたはオプションも設定可能です。 動作パラメータとはタイマーであり、動作オプションはさまざまな動作モードで構成されます。 詳細については、次の項を参照してください。

PfR ポリシーは、学習済みまたは設定済みのトラフィック クラスに適用できます。 PfR マスター コントローラ コンフィギュレーション モードで PfR ポリシーが直接設定されている場合は、その PfR ポリシーをグローバルに適用できます。 すべてのトラフィック クラスはグローバル ポリシーを継承します。 ただし、トラフィック クラスのサブセットにポリシーを適用したい場合は、特定のポリシーを設定できます。 特定の PfR ポリシーは、プレフィックス リストまたはアクセス リストと一致する特定のトラフィック クラスだけに適用されます。 特定のポリシーは、同じポリシーが特定のポリシーによって上書きされない限り、グローバル ポリシーを継承します。 PfR ポリシーは、プレフィックスだけに適用できすることができます。あるいは、アプリケーション トラフィック クラスを定義するトラフィック クラスに PfR ポリシーを適用し、プレフィックス、プロトコル、ポート番号、および DSCP 値を含めることもできます。 特定のポリシーを学習済みまたは設定済みトラフィック クラスに適用するには、PfR マップ設定を使用します。

1 つのトラフィック クラス エントリまたはトラフィック クラスのセットに複数のポリシー基準を設定する場合、複数のポリシーが重複する可能性があります。 実行するポリシーの競合を回避するために、PfR は解決機能を使用します。これは、PfR ポリシーにプライオリティを設定できる柔軟なメカニズムです。 各ポリシーには一意の値が割り当てられ、最低値が設定されているポリシーが最高プライオリティ ポリシーとして選択されます。 デフォルトでは、PfR は最高プライオリティを遅延ポリシーに割り当て、その次に使用率ポリシーに割り当てます。 いずれかのポリシーにプライオリティ値を割り当てると、デフォルト設定は上書きされます。 ポリシー競合解決を設定するには、PfR マスター コントローラ コンフィギュレーション モードで resolve（PfR）コマンドを使用するか、PfR マップ コンフィギュレーション モードで set resolve（PfR）コマンドを使用します。

PfR ポリシー競合解決のための分散設定

PfR 解決を設定する際、定義済みのポリシーに許容分散を設定することもできます。 分散では、平均遅延が割合で設定されます。平均遅延とは、1 つの出口に対するすべてのトラフィック クラスまたは特定のポリシー トラフィック クラスが、定義されたポリシー値と異なっていてもそれと同等と見なされる範囲です。 たとえば、最良の出口リンク（遅延の面から見て最良の出口）でのトラフィック クラス エントリの遅延が 80 ミリ秒（ms）で、10 % の分散が設定されている場合、その他の出口リンクで同じトラフィック クラス エントリの遅延が 80 ～ 88 ms の範囲内であれば、それらの出口リンクは最良の出口リンクと同等であると見なされます。

PfR で分散がどのように使用されるかを理解するために、3 つの出口リンクでトラフィック クラス エントリの遅延およびジッターに次のパフォーマンス値が設定された場合を見てみましょう。

• 出口 A：遅延 80 ms、ジッター 3 ms
• 出口 B：遅延 85 ms、ジッター 1 ms
• 出口 C：遅延 100 ms、ジッター 5 ms

このトラフィック クラス エントリには、次の PfR ポリシー競合解決が適用されます。

delay priority 1 variance 10
jitter priority 2 variance 10

PfR は、プライオリティ値が最も低いポリシー（この例では遅延ポリシー）を探して最良の出口を判断します。 遅延値が最も低いのは出口 A です。ただし、出口 B の遅延値は 85 で、これは出口 A における遅延値の 10 % 分散の範囲内です。 したがって、出口 A と出口 B は遅延値上では同等であると見なされます。 出口 C は、遅延値が高すぎるため無視されます。 次のプライオリティ ポリシーはジッターで、ジッター値が最も低いのは出口 B です。 出口 A のジッター値は出口 B のジッター値の 10 % 分散の範囲内にないので、PfR は、トラフィック クラス エントリの唯一最良の出口として出口 B を選択します。

（注）	分散は、コストまたは範囲ポリシーには設定できません。

PfR 学習フェーズでトラフィック クラスをプロファイリングし、測定フェーズでトラフィック クラスのパフォーマンス メトリックを測定し、トラフィックが所定のサービス レベルを満たしている場合はポリシー フェーズでネットワーク ポリシーを使用して、Monitored Traffic Class（MTC）リストにあるトラフィック クラス エントリの測定済みパフォーマンス メトリックを既知または設定済みのしきい値にマッピングしたら、PfR パフォーマンス ループにおける次のステップは施行フェーズです。

デフォルトでは、PfR は観察モードで動作します。PfR 学習、測定、およびポリシー適用フェーズのマニュアルでは、PfR が観察モードであることを前提としています。 観察モードでは、マスター コントローラはデフォルトおよびユーザ設定のポリシーに基づいてトラフィック クラスと出口リンクを監視し、ポリシー違反（OOP）イベントなどネットワークの状態と必要な決定事項をレポートします。ただし、変更は何も実施されません。 PfR 施行フェーズは、観察モードではなく制御モードで動作します。制御モードは、mode route control コマンドを使用して明示的に設定する必要があります。 制御モードでは、マスター コントローラは境界ルータからの情報を観察モードと同じ方法で統合します。ただし、PfR 管理ネットワークのルーティングを変更してポリシー決定を実施するために、境界ルータにコマンドが返されます。

次のいずれかの状況が発生すると、PfR はルート変更を開始します。

• トラフィック クラスが OOP になる。
• 出口リンクが OOP になる。
• 周期タイマーが終了し、出口選択モードが最良のモードとして設定される。

PfR 施行フェーズでは、マスター コントローラは目的のパフォーマンス特性と一致するポリシー準拠のトラフィック クラスを継続的に監視し、それらのトラフィック クラスがポリシー準拠のまま維持されるようにします。 OOP のトラフィック クラスと出口をポリシー準拠にする場合だけ、それらのトラフィック クラスと出口が変更されます。 ネットワークで目的のパフォーマンス レベルを実現するには、マスター コントローラによるポリシー決定に影響を与える可能性のある設定オプションを認識しておく必要があります。

PfR の導入時に考慮すべきもうひとつの設定上の問題は、極端な遅延または損失ポリシーが定義され、出口リンクへの加入も過剰な場合、PfR がトラフィック クラスをポリシー準拠状態にできないと判断する可能性があるということです。 この場合マスター コントローラは、トラフィック クラスが OOP のままであっても、パフォーマンス ポリシーに最も厳密に適合するリンクを選択するか、PfR 制御からプレフィックスを削除します。 PfR は、使用可能な帯域幅を最大限活用できるようにすることを目的としていますが、加入過多の帯域幅の問題は解決できません。

PfR 制御モードがイネーブルになり、設定オプションが検討されたら、次のステップでは PfR で実施されるトラフィック クラス制御の手法を検証します。

PfR マスター コントローラが、OOP トラフィック クラスまたは出口リンクに対して何らかの措置が必要であると判断した場合、ルーティング メトリックまたは BGP 属性を変更したり、ルート マップを使用するポリシーベースのルーティングを導入したりして、トラフィックが別のリンクを使用するようにするための手法がいくつかあります。 トラフィック クラスに関連付けられたトラフィックがプレフィックスだけで定義されている場合は、BGP ルートまたはスタティック ルートの導入など、従来のルーティング制御メカニズムを使用できます。 この制御は、再配布後にネットワーク全体で有効になります。なぜなら、より良好なメトリックを持つルーティング プロトコルに導入されたプレフィックスは、そのプレフィックスのトラフィックを境界ルータに誘導するからです。 トラフィック クラスに関連付けられたトラフィックがプレフィックスとその他のパケット一致基準または（たとえばアプリケーション トラフィック）によって定義されている場合、従来のルーティングを使用してそのアプリケーション トラフィックを制御することはできません。 この場合は、ネットワーク全体ではなくデバイス固有の制御が行われます。 このようなデバイス固有の制御は、PfR でポリシーベース ルーティング（PBR）機能を使用して実行されます。 このシナリオのトラフィックを他のデバイスにルーティングする必要がある場合、リモート境界ルータはシングル ホップの位置にあるか、シングル ホップのように見えるトンネル インターフェイスである必要があります。

出口または入口リンクの選択でグループ化されたさまざまなトラフィック クラス制御手法を次の図に示します。

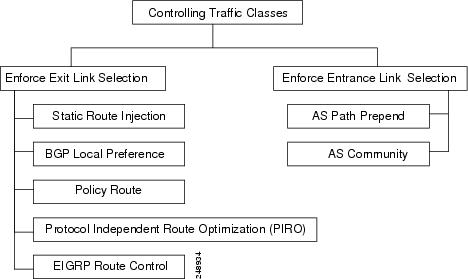

図 6. トラフィック クラス制御手法

出口選択にはパフォーマンス ルーティングのロード バランシングに関する 1 つの原理が当てはまるので、出口リンク選択制御手法を導入するにあたっては、この原理を理解する必要があります。 PfR では、限定度の高いルートはデフォルト ルートとして設定しない限り、親ルートとして扱われません。

親ルートの検索時、ソフトウェアでは指定されたプレフィックスを含む最も限定度の高いルートの検出が試みられます。また、ソフトウェアでは、そのルートが予想される出口をポイントしていることが確認されます。 限定度の高いスタティック ルートが 2 つ以上存在する場合、それぞれのルートで予想される出口があるかどうかが検査されます。 予想される出口が見つかった場合、プローブが作成されます。

たとえば、次のような設定があるとします。

ip route 10.4.0.0 255.255.0.0 172.17.40.2
ip route 0.0.0.0 0.0.0.0 serial 6/0

プレフィックス 10.4.1.0/24 およびターゲット 10.4.1.1 のプローブは、シリアル インターフェイス 6/0 を使用する出口上には作成されません。この理由は、10.4.1.1 を含む最も限定度の高いルートは 172.17.40.2 への出口になっているためです。 両方の出口にトラフィックのロード バランスを行う場合の解決法は、限定度の高いルートのデフォルト ルートを作成することです。 次に例を示します。

ip route 10.4.0.0 255.255.0.0 172.17.40.2
ip route 10.4.0.0 255.255.0.0 serial 6/0

または

ip route 0.0.0.0 0.0.0.0 serial 6/0
ip route 0.0.0.0 0.0.0.0 172.17.40.2

変更後の設定では、172.17.40.2 への出口用とシリアル インターフェイス 6/0 を使用する出口用に 2 つのプローブが作成されます。

PfR では、次の手法を使用して出口リンク選択を実施します。

BGP 制御手法

PfR では 2 つの BGP 手法を使用して、最良の出口パスを強制的に使用させます。手法のひとつは BGP ルートの挿入、もうひとつは BGP ローカル プリファレンス属性の変更です。

トラフィック クラスに関連付けられているトラフィックがプレフィックスだけで定義されている場合、マスター コントローラは BGP ルートを BGP テーブルに挿入するよう境界ルータに指示し、そのトラフィックで他のリンクが使用されるようにすることができます。 PfR で挿入されたすべてのルートは自律システムのローカル ルートのままであり、外部 BGP ピアと共有されることはありません。 この動作が確実に実行されるようにするため、PfR は BGP ルートを挿入する際、そのルートに no-export コミュニティを設定します。 この処理は自動的に実行されるので、ユーザが設定する必要はありません。 ただし、現在これらのルートには特殊なマーキングがあるため、内部 BGP ピアと情報を共有するには追加設定が必要です。 各 iBGP ピアに対し、send コミュニティ設定を指定する必要があります。 境界ルータは挿入されたルートの最良出口を認識していますが、さらにこの情報をネットワークに再配布する必要が生じる場合があります。

PfR は、トラフィック クラスの制御にも BGP ローカル プリファレンスを使用します。 BGP ローカル プリファレンス（Local_Pref）は BGP プレフィックスに適用される任意の属性で、ルート選択時にそのルートに対するプリファレンスの程度を指定します。 Local_Pref は BGP プレフィックスに適用される値であり、Local_Pref の値が高いほど、そのルートは同等のルートよりも優先されます。 マスター コントローラはいずれかの境界ルータに対し、トラフィック クラスに関連付けられたプレフィックスまたはプレフィックスのセットに Local_Pref 属性を適用するよう指示します。 そのあと境界ルータは、Local_Pref 値をすべての内部 BGP ピアと共有します。 Local_Pref は自律システムのローカルでは重要な値ですが、外部 BGP ピアとは共有されません。 iBGP 再コンバージェンスが完了すると、プレフィックスの Local_Pref が最も高いルータが、ネットワークからの出口リンクになります。

（注）	デフォルトの BGP ルーティングに 5000 以上のローカル プリファレンス値が設定されている場合は、mode（PfR）コマンドを使用してそれよりも高い BGP ローカル プリファレンス値を PfR で設定する必要があります。

PfR BGP インバウンド最適化機能に、インバウンド トラフィックを操作する機能が追加されました。 ネットワークは ISP への eBGP アドバタイズメントを使用して、内部プレフィックスの到達可能性をインターネットにアドバタイズします。 同じプレフィックスが複数の ISP にアドバタイズされると、そのネットワークはマルチホーム状態になります。 PfR BGP インバウンド最適化は、マルチホームのネットワークで最も効果的に機能します。ただしこの最適化は、同じ ISP に対して複数の接続を持つネットワークでも使用できます。 BGP インバウンド最適化を実装するために、PfR は eBGP アドバタイズメントを操作して、内部プレフィックス宛てのトラフィックに対して最良入口選択を反映させます。 最良入口選択は、複数の ISP に接続しているネットワークだけに効果があります。

PfR 入口リンク選択制御手法の詳細については、「パフォーマンス ルーティングを使用した BGP インバウンド最適化」モジュールを参照してください。

PfR パフォーマンス ループの最終フェーズでは、PfR 制御フェーズで実施された処理によってトラフィック フローが実際に変更され、トラフィック クラスまたはリンクのパフォーマンスがポリシー準拠状態に移行するかどうかを確認します。 PfR は NetFlow を使用して、自動的にルート制御を確認します。 マスター コントローラは、新しいリンク インターフェイスからのトラフィック クラスの Netflow アップデートを予想しているので、以前のパスからの Netflow アップデートは無視します。 2 分後に Netflow アップデートが表示されない場合、マスター コントローラはトラフィック クラスをデフォルト状態にします。 PfR の制御下にないとき、トラフィック クラスはデフォルト状態です。

PfR で使用される NetFlow 確認に加え、PfR がネットワーク内で変更を開始したことを確認する方法がさらに 2 つあります。

• syslog レポート：主要な PfR の状態変更をすべてユーザに通知するようにロギング コマンドを設定できます。syslog レポートを実行すると、PfR で変更が行われたことを確認できます。 マスター コントローラは双方向トラフィックを予想しており、トラフィック クラスに関連付けられた特定のプレフィックスに関する区切りつき syslog レポートでこれを確認できます。
• PfR show コマンド：PfR show コマンドを使用して、ネットワークで変更が行われたこと、トラフィック クラスがポリシー準拠状態であることを確認できます。 監視対象のプレフィックスのステータスを表示するには、show pfr master prefix コマンドを使用します。 このコマンドの出力には、現在の出口インターフェイス、プレフィックス遅延、出力および入力インターフェイスの帯域幅、指定された境界ルータを送信元とするパス情報が含まれます。 境界ルータ上で PfR によって制御されているルートに関する情報を表示するには、show pfr border routes コマンドを使用します。 このコマンドは、BGP またはスタティック ルートに関する情報を表示できます。
