章のタイトル： 8000 シリーズモジュールの挿入と取り外し

アプライアンスのモジュールスロット

8000 シリーズモジュールの挿入と取り外し

8000 シリーズアプライアンスは、導入環境にモジュール方式による柔軟性を提供します。次の作業を行う場合に、この項の手順を使用します。

• アプライアンスに新しいモジュールを装着する

• アプライアンスに事前に装着されているモジュールを取り外すかまたは交換する

ここでは、8000 シリーズモジュールの挿入、取り外し、および交換の手順を説明します。

• 「8000 シリーズアプライアンスのモジュールスロット」

• 「付属品」

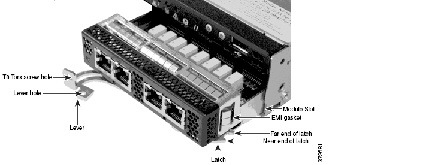

• 「モジュール部品の確認」

• 「はじめる前に」

• 「モジュールまたはスロットカバーの取り外し」

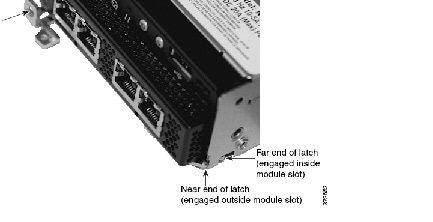

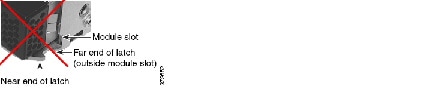

• 「モジュールまたはスロットカバーの挿入」

8000 シリーズアプライアンスのモジュールスロット

8000 シリーズアプライアンスの次のスロットでモジュールを使用できます。

• 「81xx ファミリ」

• 「82xx ファミリおよび83xx ファミリ」

アプライアンスにモジュールを挿入したら、モジュールの使用法の詳細について次の項を参照してください。

• センシングインターフェイスの設定については、「センシングインターフェイスの識別」を参照してください。

• スタックモジュールの使用については、「スタック構成でのデバイスの使用」を参照してください。

81xx ファミリ

81xx ファミリアプライアンスの次のスロットでモジュールを使用できます。

図 C-1 81xx ファミリのプライマリデバイス

スタック設定に関する考慮事項

スタック構成デバイスの場合、モジュールを次のように設定します。

• NetMod はプライマリデバイスのみに装着します。

• 1 つのスタックモジュールをプライマリモジュールに装着し、もう 1 つのスタックモジュールをセカンダリデバイスに装着します。

82xx ファミリおよび83xx ファミリ

82xx ファミリおよび 83xx ファミリアプライアンスでは、次のスロットでモジュールを使用できます。

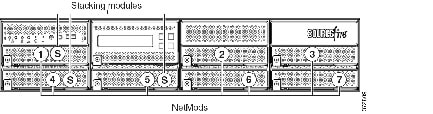

図 C-2 82xx ファミリおよび 83xx ファミリプライマリデバイス

スタック設定に関する考慮事項

スタック構成デバイスの場合、モジュールを次のように設定します。

• NetMod はプライマリデバイスのみに装着します。

• プライマリデバイスに、スタック構成のセカンダリデバイスごとに 1 つのスタックモジュールを装着し、もう 1 つのスタックモジュールを各セカンダリデバイスに装着します。

図 C-3 82xx ファミリおよび 83xx ファミリセカンダリデバイス

付属品

モジュールアセンブリキットには T8 トルクスドライバと、次の 1 つ以上のモジュールが含まれています。

• クワッドポート 1000BASE-T 銅線設定可能バイパス NetMod。詳細については、「クアッドポート 1000BASE-T 銅線設定可能バイパス NetMod」を参照してください。

• クワッドポート 1000BASE-SX ファイバ設定可能バイパス NetMod。詳細については、「クアッドポート 1000BASE-SX ファイバ設定可能バイパス NetMod」を参照してください。

• デュアルポート 10GBASE（MMSR または SMLR）ファイバ設定可能バイパス NetMod。詳細については、「デュアルポート 10GBASE（MMSR または SMLR）ファイバ設定可能バイパス NetMod」を参照してください。

• デュアルポート 40GBASE-SR4 ファイバ設定可能バイパス NetMod。詳細については、「デュアルポート 40GBASE-SR4 ファイバ設定可能バイパス NetMod」を参照してください。

（注）このデュアルスロット NetMod は、容量が 40G の 3D8250 または 3D8350 でのみ使用してください。アプライアンスをアップグレードする必要がある場合は、『シスコ 8000 シリーズ Device 40G Capacity Upgrade Guide』を参照してください。

• クワッドポート 1000BASE-T 銅線非バイパス NetMod。詳細については、「クアッドポート 1000BASE-T 銅線非バイパス NetMod」を参照してください。

• クアッドポート 1000BASE-SX ファイバ非バイパス NetMod。詳細については、「クアッドポート 1000BASE-SX ファイバ非バイパス NetMod」を参照してください。

• クアッドポート 10GBASE（MMSR または SMLR）ファイバ非バイパス NetMod。詳細については、「クアッドポート 10GBASE（MMSR または SMLR）ファイバ非バイパス NetMod」を参照してください。

注意クアッドポート 10GBASE ファイバ非バイパス NetMod は、取り外し不可能な着脱可能小型フォームファクタ（SFP）トランシーバを内蔵しています。SFP を取り外そうとすると、モジュールを破損する可能性があります。

• スタックモジュール。詳細については、「スタッキングモジュール」を参照してください。

NetMod をアプライアンス上の互換性がないスロットに装着する場合、または NetMod にご使用のシステムとの互換性がない場合は、NetMod を設定しようとすると管理元の防御センター Web インターフェイスにエラーメッセージまたは警告メッセージが表示されます。支援が必要な場合は、サポートに連絡してください。

（注）韓国の認証（KCC マーク）を受けているフル構成されたアプライアンスの場合、NetMod を交換するとその構成が変更される可能性があります。詳しくは、アプライアンスの元のコンフィギュレーションマニュアル、および『Regulatory Compliance and Safety Information for FirePOWER and FireSIGHT Appliances』マニュアルを参照してください。
