章のタイトル： ASA 5505
ASA 5505
この章で説明する手順を実行する前に、このマニュアルを最後まで読んでください。
警告 この機器の設置、交換、保守は、訓練を受けた相応の資格のある人が行ってください。ステートメント 49
この章では、製品、メモリ要件、および設置の手順について説明します。この章は、次のトピックで構成されています。
•
「製品概要」
• 「メモリ要件」
製品概要

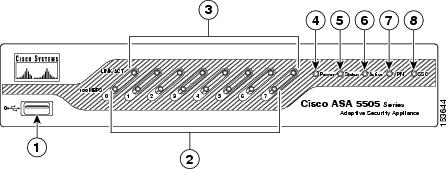

ここでは、前面パネルと背面パネルについて説明します。図2-1 に前面パネルの LED を示します。
|
|
|
||
|---|---|---|---|
|
|
|
||
|
|
|
||
|
|
|
図2-2 に背面パネルの LED とポートを示します。

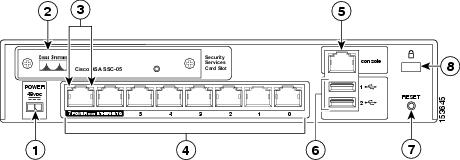

図2-2 背面パネルの LED とポート（AC 電源モジュール モデルの場合）
|
|
|
||
|
|
|
||
|
|
|
||
|
|
ネットワーク インターフェイス1 |
|
| 1.ポート 6 と 7 は PoE ポートで、ネットワーク インターフェイスから電源を得ることができる装置（IP Phone など）のために使用されます。また、これらのポートは、0 ～ 5 の番号が付いているポートと同様に、通常のイーサネット スイッチ ポートとしても使用できます。 |
メモリ要件
シャーシの設置
インターフェイス ケーブルの接続
ここでは、イーサネットとコンソール ポートにケーブルを接続する方法について説明します。
警告 この機器の設置、交換、保守は、訓練を受けた相応の資格のある人が行ってください。ステートメント 49
ステップ 2 コンピュータまたはターミナルをポートに接続する前に、シリアル ポートのボー レートを確認します。ボー レートは、適応型セキュリティ アプライアンスのコンソール ポートのデフォルト ボー レート（9600 ボー）と一致している必要があります。ターミナルの設定は次のとおりです。9600 ボー（デフォルト）、8 データ ビット、パリティなし、1 ストップ ビット、およびフロー制御（FC） = ハードウェア。

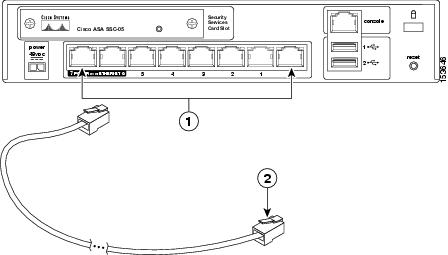

ステップ 1 ポート 0（外側イーサネット ポート）をパブリック ネットワーク、つまりインターネットに接続します。
（注） デフォルトでは、スイッチ ポート 0/0 が外側ポートです。必要に応じて、内側ポートと外側ポートの割り当てを後で変更できます。
ステップ 2 ネットワーク デバイスを内側ポート（番号 1 ～ 7）のいずれか 1 つにイーサネット ケーブルで接続します。
PoE デバイスを接続している場合は、PoE をサポートしているスイッチ ポート（ポート 6 と 7）のいずれかに接続します。
ステップ 3 リンク LED を確認して、ネットワーク デバイスが内側ポート（番号 1 ～ 7）のいずれか 1 つで ASA 5505 との基本接続を確立できたことを検証します。接続が確立されると、ASA 5505 の前面パネルにあるリンク LED は緑色に点灯します。
|
|
|
ステップ 4 電源コードをセキュリティ アプライアンスに接続して、もう一方の端を電源に差し込みます。シャーシの電源投入の詳細については、「ASA 5505の電源投入」を参照してください。

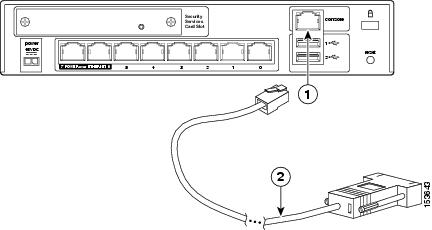

ASA 5505 のコンソール ポートを使用すると、管理用のコマンド ラインにアクセスできます。コンソール ポートに接続して PC またはワークステーションでシリアル ターミナル エミュレータを実行するには、次の手順に従います。
ステップ 1 PC ターミナル アダプタの一方の端を PC にある標準 9 ピン PC シリアル ポートに差し込みます。
ステップ 2 青色のコンソール ケーブルの一方の端を PC ターミナル アダプタに差し込みます。
ステップ 3 青色のコンソール ケーブルのもう一方の端をコンソール ポートに差し込みます。
ステップ 4 PC ターミナル エミュレーション ソフトウェアまたはターミナルを 9600 ボー、8 データ ビット、パリティなし、1 ストップ ビットに設定します。
|
|
|
ASA 5505の電源投入
ASA 5505 の電源を投入するには、次の手順に従います。
ステップ 2 電源モジュール ケーブルの小さな長方形のコネクタを背面の電源コネクタに接続します。
ステップ 3 電源モジュール入力ケーブルの AC 電源コネクタをコンセントに接続します。
（注） ASA 5505 には電源スイッチがありません。ステップ 3の操作を実行すると、装置に電源が投入されます。
ステップ 4 電源 LED を確認します。緑色に点灯している場合、装置に電源が入っています。
（注） ライトが緑色に点灯するのは、100Mbps 装置の場合のみです。
ケーブル ロックの取り付け
ASA 5505 には、標準デスクトップのケーブル ロックを取り付けて物理的セキュリティを提供するためのスロットがあります。ケーブル ロックは同梱されていません。
ステップ 1 製造業者の指示に従って、ケーブルのもう一方の端を取り付け、ASA 5505 を固定します。
ステップ 2 ケーブル ロックを ASA 5505 の背面パネルにあるロック スロットに取り付けます。
