章のタイトル： ケーブルのピン割り当て
ケーブルのピン割り当て
この付録では、10/100/1000BaseT ポート、コンソール ポートと RJ-45/DB-9 ポート、および管理 10/100/1000 イーサネット ポートのピン割り当てについて説明します。この付録は、次の項で構成されています。
10/100/1000BaseT コネクタ
適応型セキュリティ アプライアンスは 10/100/1000BaseT ポートをサポートします。100BaseT と 1000BaseT の操作には少なくともカテゴリ 5 のケーブルを使用する必要がありますが、10BaseT の操作にはカテゴリ 3 のケーブルを使用できます。
10/100/1000BaseT ポートは、標準 RJ-45 コネクタを使用し、MDI コネクタと MDI-X コネクタをサポートします。イーサネット ポートは通常、MDI コネクタを使用し、ハブのイーサネット ポートは通常、MDI-X コネクタを使用します。
MDI を MDI-X ポートに接続するには、イーサネット ストレート型ケーブルを使用します。MDI を MDI ポートに、または MDI-X を MDI-X ポートに接続する場合は、クロス ケーブルを使用します。
図C-1 に、10BaseT コネクタおよび 100BaseTX コネクタ（RJ-45）を示します。
コンソール ポート（RJ-45）
シスコの製品には、次の 2 種類の RJ-45 ケーブルが使用されます。
（注） これらのケーブルはシスコ製品ではありません。一般に入手可能なケーブルです。
図C-3 に、RJ 45 ケーブルを示します。

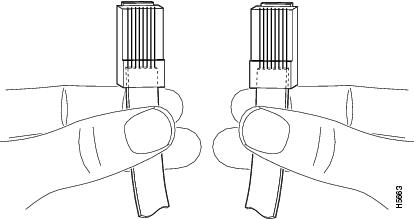

RJ-45 ケーブルの種類を識別するには、ケーブルの両端を並べて持ち、ケーブル端の中にあるワイヤの色を確認します（図C-4 を参照してください）。
カラー ワイヤが並ぶ順序で、RJ-45 ケーブルの種類を判別します。
•
ストレート ケーブル：カラー ワイヤがケーブルの両端で同じ並び方をしています。
• クロス ケーブル：一方の端で最初（左端）のカラー ワイヤが、もう一方の端で 3 番目のカラー ワイヤになっています。
|
|
|
|
|
|---|---|---|---|
RJ-45/DB-9
表C-2 に、RJ-45/DB-9 ケーブルまたは RJ-45/DB-25 ケーブルのピン割り当てを示します。
|
|
|
|
|---|---|---|
MGMT 10/100/1000 イーサネット ポート
MGMT 10/100/1000 イーサネット ポートは、RJ-45 コネクタを備えたイーサネット ポートです。管理ポートを外部ハブ、スイッチ、またはルータに接続する場合、モジュラ、RJ-45、ストレート型 UTP ケーブルを使用できます。
表C-3 に、10/100/1000BASE-T 管理ポート ケーブルのピン割り当て（MDI）を示します。
|
|
|
|---|---|
ギガビットおよびファイバ チャネル ポート
表C-4 に、適応型セキュリティ アプライアンスで使用される SFP モジュールとコネクタの種類を示します。
|
|
|
|
|
表C-5 に、適応型セキュリティ アプライアンスで使用される SFP モジュールとコネクタの SFP ポート ケーブル仕様を示します。
|
|
（ナノメートル） |
（ミクロン） |
|
|
