Cisco Performance Monitor 4.0 ユーザ ガイド

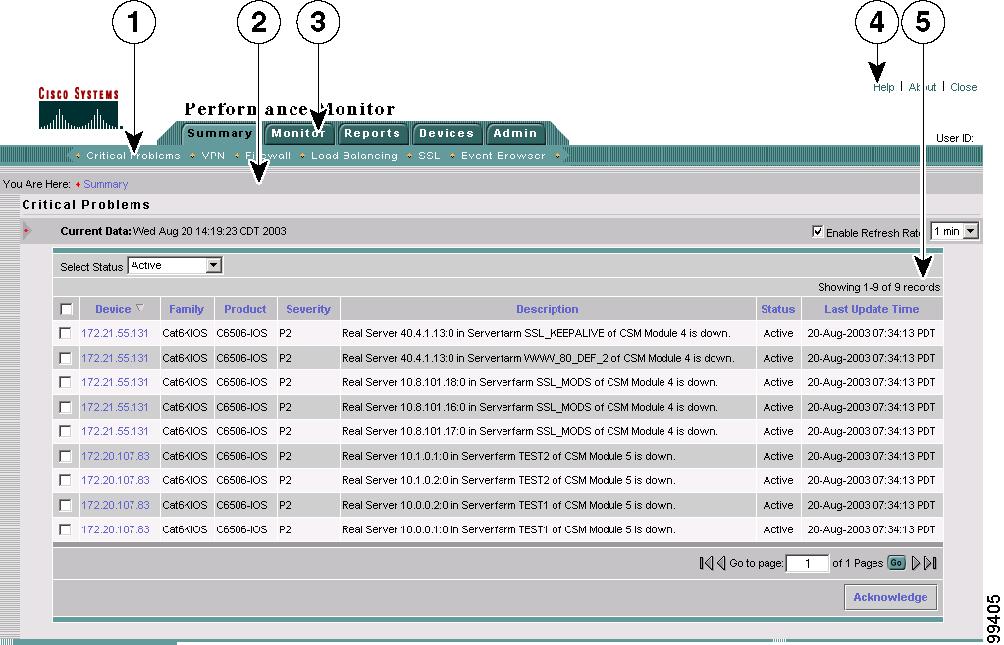

オプション バー ： 選択されているタブで使用できるオプションが表示されます。

パス バー ： たとえば [You Are Here] の次に、選択されているタブ、オプション、およびページ（該当する場合）がリストされます。

タブ ： ここから Performance Monitor の各機能へアクセスできます。タブをクリックすると、そのタブのオプションが表示されます。

• [Summary]：クリティカル エラー（P1 および P2）を表示したり、サポート対象のサービスに関して要約したグラフおよび表を表示したり、または、プリセット フィルタがないイベント ブラウザを開いたりします。

• [Monitor]：リモート アクセス VPN、サイト間 VPN、ファイアウォール サービス、ロード バランシング サービス、および SSL プロキシ サービスの状態をモニタします。

• [Reports]：VPN、ファイアウォール サービス、ロード バランシング サービス、および SSL プロキシ サービスに関する履歴レポートの設定および生成を行います。

• [Devices]：デバイスの検証およびグループ化を管理します。

• [Admin]：モニタ対象のサービスで、障害またはしきい値超過が発生した場合の自動通知を設定します。 しきい値および間隔を設定します。ログ ファイルの表示および設定を行います。デフォルト ページを設定します。

ツール バー ： [Close]、[Help]、および [About] リンクが含まれています。

• [Help]： アクティブなページに関する状況依存ヘルプが表示されます。また、ここから他のヘルプ トピックにアクセスすることもできます。

• [About] ： Performance Monitor のバージョンおよび著作権情報が表示されます。

• [Close] ： すべての Performance Monitor ウィンドウを閉じます。

ページ ： Performance Monitor から提供された情報をユーザが確認するための表示領域です。また、この領域ではアプリケーション タスクを実行します。

アラート（アクティブ） ： 2 つの場所の、どちらかに表示されます。重大な問題または障害を示します。このアイコンをクリックすると、次のようになります。

• 説明の表の [Alert] カラムにあるアイコンの場合、関連するサービス、デバイス、またはモジュールのイベント ブラウザが開きます。「イベント ブラウザの操作」を参照してください。

• [Summary] タブのグラフまたはチャートの行の上にあるアイコンの場合、[Critical Problems] の要約が表示されます。「クリティカルな問題の要約の操作」を参照してください。

アラート（非アクティブ） ： [Summary] タブのグラフまたはチャートの行の上に表示されます。重大な問題または障害がないことを示します。このアイコンをクリックすると [Critical Problems] の要約が表示されます。

分離 ： [Summary] タブのページ内のグラフの行の上に表示されます。 ダッシュボード （「基本概念について」を参照）などの関連するグラフを個別に分離できることを示します。このアイコンをクリックするとダッシュボードが開きます。

レポートの印刷 ： 履歴のトレンドまたはユーザ セッションに関して生成されたレポート内に表示されます。このアイコンをクリックするとレポートが印刷されます。

レポートのヘルプ ： 履歴のトレンドまたはユーザ セッションに関して生成されたレポート内に表示されます。このアイコンをクリックするとオンライン ヘルプが表示されます。

ルータ。

SSL サービス モジュール。

VPN コンセントレータ。

到達不能なデバイス。

ファイアウォール（PIX、ASA、またはサービス モジュール）。

モニタリングがディセーブルになっているデバイス。

コンテンツ スイッチング サービス モジュール。

カラム見出し ： カラム見出しは、テーブル データの上に、テーブルの幅全体に表示されます。各カラム見出しは、それぞれのカラムにある情報の種類を示しています。通常、カラム見出しをクリックすると、そのカラムの内容でテーブル全体をソートし直すことができます。

行 ： 1 つの行に 1 つの項目についての記述があり、各行には項目に関する複数の情報が入っています。たとえば、単一のデバイスに関する 1 行には、そのデバイスの IP アドレス、デバイス ファミリ（VPN 3000 コンセントレータなど）、およびアラーム状態がリストされます。

カラム ： カラムには、複数の項目に同じように該当する、単一のカテゴリの情報が示されます。たとえば、あるカラムには、リストされている全デバイスの IP アドレス情報やアラーム状態がリストされます。カラム内の情報が測定値である場合、ほとんど必ず次のいずれかによって示されます。

• デルタ：あるポーリング サイクルと次のポーリング サイクルとの間の差。

• 整数値：カウント値（デバイス上のアクティブな VPN トンネルの数、ユーザ セッションの正確な所要時間など）。

クリックすると、複数ページあるテーブルの最初のページが表示されます。

クリックすると、複数ページあるテーブルの前のページが表示されます。

クリックすると、複数ページあるテーブルの次のページが表示されます。

クリックすると、複数ページあるテーブルの最後のページが表示されます。

[Current Data] のタイムスタンプ

この [Current Data] のタイムスタンプを確認して、表示内容が最新かどうかを判別します。タイムスタンプが新しいほど、精度が高いと見なせます。

CiscoWorks Server の場所にかかわらず、ユーザの場所の時刻とタイムゾーンの省略名が表示されます。

[Enable Refresh Rate]
チェックボックス

次のいずれかを実行します。

• 画面の自動リフレッシュを Performance Monitor でグローバルにイネーブルにするには、このチェックボックスを選択します。

• 画面の自動リフレッシュをディセーブルにするには、このチェックボックスを選択解除します。

分のリスト

画面の自動リフレッシュをイネーブルにした場合に、そのリフレッシュの頻度を変更するには、この分のリストから間隔を選択します。

最高頻度は 1 分間隔です。最低頻度は 5 分間隔です。

カラム見出し

カラム見出し内の語をクリックすると、そのカラムでテーブルがソートされます。たとえば、[Device] カラムのあるテーブルで、[Device] カラム見出しをクリックすると、デバイス名または IP アドレスでテーブルがソートされます。

カラム見出し内に三角のイメージがある場合は、その三角をクリックすると、ソート順が逆転します。

[Rows per page] リスト

このリストから行数を選択して、1 ページ内に表示されるテーブルの行の最大数を変更します。選択すると、画面の自動リフレッシュが実行されます。

チェックボックス

アクションの適用対象のエントリを 1 つまたは複数選択します。エントリを個別に選択したり、または全エントリを一括で選択したりできます。

• カラム見出し行内にあるチェックボックスを使用すると、全エントリを一括で選択または選択解除できます（2 ページ以上続くテーブルの場合、アクティブなページにあるエントリだけが選択されます）。

• 1 つのエントリに関する行のチェックボックスを使用すると、そのエントリを個別に選択することができます。

[Troubleshoot] ボタン

シスコシステムズが開発したトラブルシューティングの情報が、Performance Monitor アプリケーションに組み込まれています。この対話形式のトラブルシューティング ツールは、次の 2 つの方法で、オンラインに限り利用できます。

• [Troubleshoot] ボタン。インターフェイスに表示されている場合（[Troubleshoot] ボタンがないページもあります）。

• Performance Monitor オンライン ヘルプの目次。

[Refresh] ボタン

アクティブなページを手動で 1 回リフレッシュする場合に、[Refresh] をクリックします。

リフレッシュされたページに表示される値は、最新のポーリング サイクルで収集されたデータか、あるいは、デバイスのインターフェイス、実サーバ、またはサイト間 VPN トンネルの状況に関してデバイスから受信されたトラップ情報に基づいています。

カラム内の値に従ってテーブルをソートする。

カラム見出し内の語をクリックすると、そのカラムでテーブルがソートされます。カラム見出し内に三角のイメージがある場合は、その三角をクリックすると、ソート順が逆転します。

Performance Monitor 画面のリフレッシュ設定をグローバルに変更、またはアクティブな表示をリフレッシュする。

次のいずれかを実行します。

• 画面の自動リフレッシュをイネーブルにするには、[Enable Refresh Rate] チェックボックスを選択します。

• 画面の自動リフレッシュをディセーブルにするには、[Enable Refresh Rate] チェックボックスを選択解除します。

• 画面の自動リフレッシュがイネーブルになっている場合に、そのリフレッシュの頻度を変更するには、分のリストから間隔を選択します。

• 画面の自動リフレッシュをディセーブルにした場合でも、[Refresh] をクリックすると、画面が 1 回リフレッシュされます。

値表示のタイミングを評価する。

[Current Data] のタイムスタンプを確認して、表示されている値が最新かどうかを判別します。タイムスタンプが新しいほど、精度が高いと見なせます。

CiscoWorks Server の場所にかかわらず、ユーザの場所の時刻とタイムゾーンの省略名が表示されます。

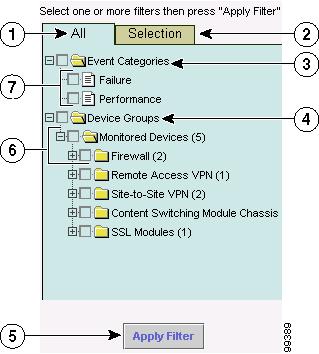

[All] タブ ： このタブで、表示して選択できるものは次のとおりです。

• イベント カテゴリ、デバイス グループ、および個々のデバイス。これによって、イベント ブラウザ ウィンドウに表示される結果をフィルタすることができます。

• デバイス グループ（システム定義またはユーザ定義のもの）および個々のデバイス。次のことを実行できます。

– 設定するレポートの範囲を制限する。

– SNMP 設定およびポーリング用のクレデンシャルを編集する。

– ポーリングをイネーブルまたはディセーブルにする。

– デバイスのプロパティを表示する。

– デバイスを削除する。

• ユーザ定義デバイス グループおよび個々のデバイス。次のことを実行できます。

– ユーザ定義デバイス グループを作成、編集、または削除する。

– デバイス グループの詳細を表示する。

[Selection] タブ ： [All] タブで選択した全オブジェクトのリストを抜き出して表示できます。選択リストからオブジェクトを削除するには、関連するチェックボックスを選択解除します。

Event Categories フォルダ ： 選択できるイベントが含まれています。イベント ブラウザ ウィンドウの左側のペインにある Event Categories フォルダの場合、このフォルダをクリックすると、すべてのイベントを選択できます。または、フォルダを展開し、フォルダ内の次のイベント カテゴリのいずれか、または両方を選択することもできます。

• Failure：状態イベントとも呼ばれる障害イベントは、 Up と Down のように、極端な値だけが存在する状況に関するイベントです。

• Performance：範囲イベントとも呼ばれるパフォーマンス イベントは、 OK 、 Degraded 、 Overloaded のように、ある範囲の値が存在する状況に関するイベントです。

Device Groups フォルダ ： ルート レベルに Monitored Devices フォルダがあります。また、Monitored Devices フォルダ内には、さらにネストされたサブフォルダがあり、これによって、ネットワーク内のさまざまなタイプのモニタ対象デバイスが分類されています。これらのサブフォルダ内には、システム定義のデバイス グループが含まれますが、ユーザ定義のデバイス グループが含まれる場合もあります。デバイスを個別に選択したり、デバイス グループを個別に選択したり、または全デバイス グループを選択したりできます。

[Apply Filter] ボタン ： 選択内容を適用するには、[Apply Filter] ボタンをクリックします。

[Selection] ツリー内のフォルダまたはサブフォルダの左に、+ 記号または - 記号が表示されることがあります。 + 記号をクリックするとツリー内の該当するレベルが展開し、 - 記号をクリックすると縮小します。

オブジェクトの横のチェックボックスを選択すると、そのオブジェクトと、その階層内のすべての子ノードが選択されます。オブジェクトを選択解除するには、再度クリックします。

オブジェクト セレクタ

左側のペインにオブジェクト セレクタがあります。これについては、「オブジェクト セレクタの使用方法」に説明があります。

[Select Severity] リスト

重大度のレベルまたは範囲を選択できます。リフレッシュ後の表示には、選択内容と一致するイベントだけが示されます。P1 が最高の重大度で、P5 が最低の重大度です。

[All] オプションを選択すると、P1 から P5 までの問題、および重大度がすでに OK に設定された解決済みの問題が表示されます。

[Select Time] リスト

特定の時間枠内で発生したイベントだけに表示を制限できます。

[Event State] リスト

値を選択できます。リフレッシュ後の画面には、特定のイベント状態によってトリガーされたイベントだけが表示されます。

[Event State] カラムまたは [Event State] リスト内のイベント トリガー値は、[Administration] タブのイベント固有のしきい値設定で定義または編集した、次の値と同じです。

• Up と Down のような対極の値が、障害イベントに適用されます。

• OK 、 Degraded 、 Overloaded のようなある範囲内の値が、パフォーマンス イベントに適用されます。

[Alarm Status] リスト

アラーム状態を選択できます。リフレッシュ後の表示には、指定したアラーム状態のイベントだけが示されます。リストされる状態は、[All]、[Active]、[Cleared]、および [Acknowledged] です。

[Event ID] テキスト ボックス

Performance Monitor から送信されたイベント通知の詳細情報を表示できます。

既知のイベント ID 番号をテキスト ボックスに入力し、[Find] をクリックします。

[Description] テキスト ボックス

特定のテキスト文字列を説明に含むイベントだけを表示するための、クエリーを定義できます。

キーワードまたは用語を入力して、クエリーのパラメータを定義します。有効なパラメータは、Performance Monitor の [Description] カラムに表示される可能性のある単語または用語に限定されます。

入力した文字列を説明に含むイベントだけを表示するには、[Search] をクリックします。

[Device] カラム

関連するモニタ対象サービスを提供するデバイスの DNS 名が表示されます。

表示されるエントリは、開いているイベント ブラウザ ウィンドウの種類に応じて異なります。たとえば [Firewall Event Browser] の [Device] カラムには、ファイアウォール デバイスの DNS 名と、1 つまたは複数のファイアウォール サービス モジュールを含むスイッチの DNS 名がリストされます。

[Severity] カラム

重大度レベルが表示されます。最高の重大度は P1 で、最低の重大度は P5 です。

[Type] カラム

関連サービスがインスタンス内でしきい値を超過した、というイベントの種類が表示されます。このカラムに表示されるエントリは、関連するモニタ対象サービスに対して、イベント固有のしきい値を定義するときに表示されるオプションと同じです。

サービスの全イベント タイプのリストを表示するには、[Administration] > [Notifications] の順に選択し、選択ツリー内でサービス フォルダを展開します。

[Description] カラム

イベントがサービスに与える影響が表示されます。たとえば、帯域幅が低下する、VPN がダウンする、などの情報があります。

特定の説明と一致するイベントだけを個別に表示する方法については、このテーブルの [Description] テキスト ボックス 行を参照してください。

[Event ID] カラム

Performance Monitor によって管理者に通知するために対象イベントに関連付けられた数値 ID が表示されます。

Performance Monitor によって割り当てられる ID 番号は長期間にわたる連番であるため、新しいイベントの数値 ID は、古いイベントの ID よりも大きい値となります。[Event ID] カラムの値でテーブルをソートすると、時系列順に並べられます。

Performance Monitor の通知オプションについては、「通知の操作」を参照してください。

[Event State] カラム

関連イベントをトリガーしたイベント状態値が表示されます。

詳細については、このテーブルの [Event State] リスト 行を参照してください。

[Alarm Status] カラム

関連イベントのアラーム状態（[Acknowledged]、[Active]、または [Cleared] のいずれか）が表示されます。

[Product] カラム

汎用デバイス タイプが表示されます。

[Occur Time] カラム

このイベントがポーリングによって記録された時刻が表示されます。

ユーザの場所にかかわらず、CiscoWorks Server の時刻とタイムゾーンの省略名が表示されます。

[Clear Event]

選択されているイベントをクリアします。イベントをクリアした後、1 分経過するか、ページがリフレッシュされるかのいずれか早い方まで、アラート アイコンはデバイス モニタリング ウィンドウに表示され続けます。
