Cisco Nexus 3016(N3K-C3016-40GE)は、16 個の固定 40 ギガビット イーサネット ダウンリンク(ホスト方向)ポートおよびアップリンク(ネットワーク方向)ポート、2 個の固定 100/1000 管理ポート、1 個の RS-232 コンソール ポート、および 1 個の USB ポートを持つ、1 ラック ユニット(RU)スイッチです。このスイッチは、ポート側排気とポート側吸気の両方のエアーフロー方式をサポートします。スイッチの動作に必要なのは 1 つの AC または DC 電源ですが、冗長性のためにセカンダリ電源を備えることができます。スイッチには、レイヤ 3 のライセンスが含まれます。
次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのファン側の機能を示しています。
1 |
AC または DC 電源(1 または 2) |
5 |
ステータス LED |
2 |
ファン トレイ(1) |
6 |
USB ポート(1) |
3 |
管理ポート(2) |
7 |
コンソール ポート(1) |
4 |
ID LED |
|
|

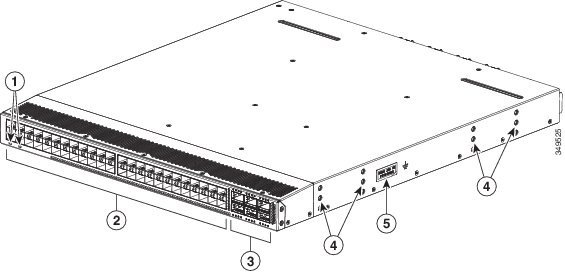

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのポート側の機能を示しています。
1 |
ID LED |
3 |
40 ギガビット アップリンクまたはダウンリンク ポート(16) |
2 |
ステータス LED |
4 |
アース パッド |
Cisco Nexus 3048TP(N3K-C3048TP-1GE)は、48 個の固定 10/100/1000 イーサネット ダウンリンク ポート、4 個の固定 10 ギガビット イーサネット アップリンク ポート、1 個のコンソール ポート、1 個の固定 100/1000 管理ポートを持つ、1 ラック ユニット(RU)スイッチです。1 個の無効な管理ポートもありますが、後でこのポートを有効にする予定はありません。このスイッチは、ポート側排気とポート側吸気の両方のエアーフロー方式をサポートします。スイッチの動作に必要なのは 1 つの AC または DC 電源ですが、冗長性のためにセカンダリ電源を備えることができます。

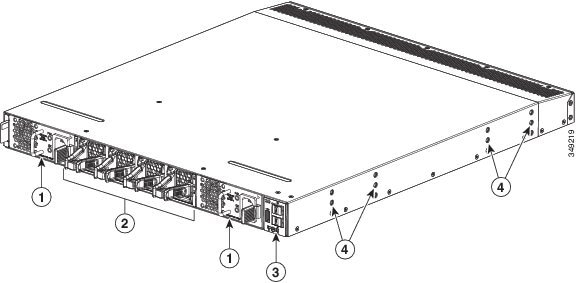

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのファン側の機能を示しています。
1 |
AC または DC 電源(1 または 2) |
3 |
コンソール ポート、管理ポート、USB ポート |
2 |
ファン トレイ(1) |
4 |
取り付けブラケットのネジ穴 |
次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのポート側の機能を示しています。
1 |
ステータス LED とビーコンボタン/LED(押しボタンは使用されておらず、現在は機能していません) |
4 |
取り付けブラケットのネジ穴 |
2 |
10/100/1000 Mbps イーサネット ダウンリンク ポート(48) |
5 |
アース パッド |
3 |
1 ギガビットおよび 10 ギガビット イーサネット アップリンク ポート(4) |
|
|
Cisco Nexus 3064-T(N3K-C3064TQ)および 3064-32T(N3K-C3064TQ-32T)は、48 個または 32 個の固定 1/10 ギガビット イーサネット ダウンリンクおよびアップリンク ポート、2 個の固定 100/1000 管理ポート、1 個のコンソール ポート、1 個の USB ポートを持つ、1 ラック ユニット(RU)スイッチです。
Cisco Nexus 3064-X(N3K-C3064TQ)は、48 個の固定 1/10 ギガビット イーサネット SFP+ ダウンリンクおよび 4 個の固定 40 ギガビット イーサネット QSFP+ アップリンク ポート(どちらも 40 ギガビットまたは 4 x 10 ギガビット モードを使用可能)、2 個の固定 100/1000 管理ポート、1 個のコンソール ポート、1 個の USB ポートを持つ、1 ラック ユニット(RU)スイッチです。
これらのスイッチは、ポート側排気とポート側吸気の両方のエアーフロー方式をサポートします。これらのスイッチの動作に必要なのは 1 つの AC または DC 電源ですが、冗長性のためにセカンダリ電源を備えることができます。

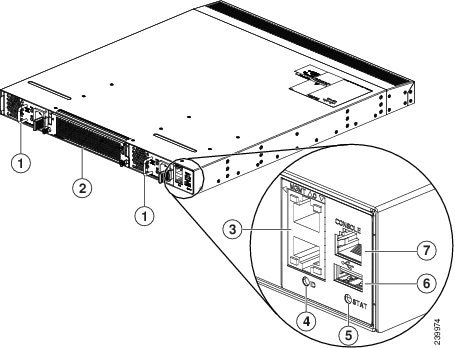

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのファン側の機能を示しています。
1 |
AC または DC 電源モジュール(2)(図は AC 電源モジュール) |
5 |
ステータス LED |
2 |
ファン トレイ(1) |
6 |
USB ポート(1) |
3 |
管理ポート(2) |
7 |
コンソール ポート(1) |
4 |
ID LED |
|
|
次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのポート側の機能を示しています。
1 |
ID LED とステータス LED |
3 |
40 ギガビット アップリンク ポート(4) |
2 |
1 ギガビットおよび 10 ギガビット イーサネット ダウンリンク ポート(48) |
4 |
アース パッド |
Cisco Nexus 31108PC-V(N3K-C31108PC-V)は、48 個の 10 G SFP+ および 6 個の QSFP28 ポート、1 個の管理ポート(RJ-45またはSFP)、1 個のコンソールポート、1 個の USB ポートを持つ、1 ラック ユニット(RU)のトップ オブ ラック(ToR)L2/L3 スイッチです。
Cisco Nexus 31108TC-V(N3K-C31108TC-V)は、48 個の 10 G Base-T および 6 個の QSFP28 ポート、1 個の管理ポート(RJ-45またはSFP)、1 個のコンソールポート、1 個の USB ポートを持つ、1 ラック ユニット(RU)のトップ オブ ラック(ToR)L2/L3 スイッチです。
これらのスイッチは、ポート側排気とポート側吸気の両方のエアーフロー方式をサポートします。これらのスイッチの動作に必要なのは 1 つの AC 電源ですが、冗長性のためにセカンダリ電源を備えることができます。

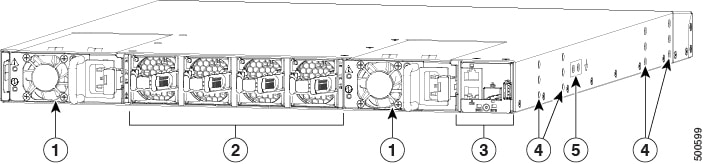

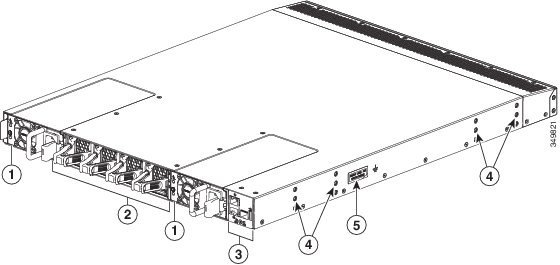

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのファン側の機能を示しています。
1 |
AC電源(1または2) |
4 |
取り付けブラケットのネジ穴 |
2 |
ファン モジュール(4) |
5 |
アース パッド |
3 |
コンソール ポート、管理ポート、USB ポート |
|
|

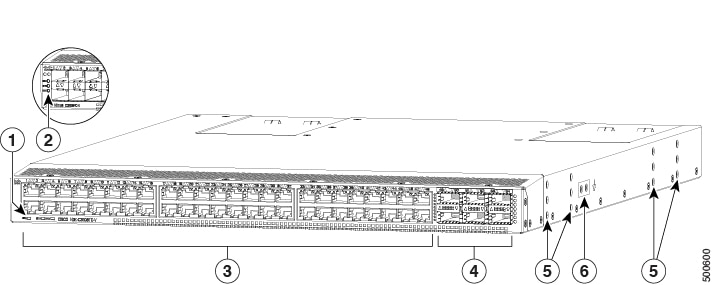

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのポート側の機能を示しています。
1 |
ビーコン/ステータス/環境 LED(N3K-C31108TC-V) |
4 |
100G QSFP28 ポート(6) |
2 |
ビーコン/ステータス/環境 LED(N3K-C31108PC-V) |
5 |
取り付けブラケットのネジ穴 |
3 |
48/10G SFP+ ポート(N3K-C31108PC-V) 48/10G Base-T ポート(N3K-C31108TC-V) |
|
アース パッド |
Cisco Nexus 31128PQ(N3K-C31128PQ-10GE)は、96 個の固定 10 Gbps 拡張 SFP+ ポート、8 個の固定 40 Gbps QSFP+ ポート、1 個の管理ポート、1 個のコンソール ポート、および 2 個の USB ポートを持つ、2 ラック ユニット(RU)スイッチです。このスイッチは、ポート側排気とポート側吸気の両方のエアーフロー方式をサポートします。スイッチの動作に必要なのは 1 つの AC または DC 電源ですが、冗長性のためにセカンダリ電源を備えることができます。

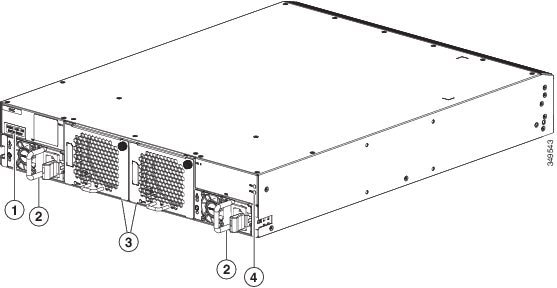

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのファン側の機能を示しています。
1 |
アース パッド |
3 |
ファン モジュール(2) |
2 |
電源モジュール(2) |
4 |
ビーコン(BCN)およびステータス(STS)LED |
次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのポート側の機能を示しています。
1 |
コンソール ポート(1) |
5 |
1 または 10 ギガビット(96)で動作可能な 10 ギガビット SFP+ ポート |
2 |
USB ポート(2) |
6 |
40 ギガビット アップリンク ポート(8) |
3 |
ビーコン(BCN)、ステータス(STS)および環境(ENV)LED |
7 |
取り付けブラケットのネジ穴 |
4 |
管理ポート(1) |
8 |
下部サポート レールに固定するためのシャーシのノッチ(2)(各側に 1 つずつ) |
Cisco Nexus 3132Q(N3K-C3132Q-40GE)は、32 個の 40 ギガビット拡張 QSFP+ ポートと、最初の QSFP+ ポートと内部で多重化する 4 個の SFP+ ポートを持つ、1 ラック ユニット(RU)スイッチです。各 QSFP+ ポートは、ネイティブ 40 ギガビット モードまたは 4 x 10 ギガビット モードで動作できます。
Cisco Nexus 3132Q-V(N3k-C3132Q-V)は、32 個の 40 ギガビット拡張 QSFP+ ポートと、最初の QSFP+ ポートと内部で多重化する 4 個の SFP+ ポートを持つ、1 ラック ユニット(RU)スイッチです。各 QSFP+ ポートは、ネイティブ 40 ギガビット モードまたは 4 x 10 ギガビット モードで動作できます。このスイッチ機能では、VxLAN ルーティング、33 % 以上のパケット バッファ、オブジェクト モデル プログラミング用の 2 倍のメモリ、および 4 個の入力 ACL をサポートします。
Cisco Nexus 3132Q-X(N3K-C3132Q-40GX)は、32 個の 40 ギガビット拡張 QSFP+ ポートと、最初の QSFP+ ポートと内部で多重化する 4 個の SFP+ ポートを持つ、1 ラック ユニット(RU)スイッチです。各 QSFP+ ポートは、ネイティブ 40 ギガビット モードまたは 4 x 10 ギガビット モードで動作できます。
Cisco Nexus 3132Q-XL(N3K-C3132Q-XL)は、8GB の RAM とデュアルコア 2.5GHz x86 CPU を搭載し、32 個の 40 ギガビット拡張 QSFP+ ポートと、最初の QSFP+ ポートと内部で多重化する 4 個の SFP+ ポートを持つ、1 ラック ユニット(RU)スイッチです。各 QSFP+ ポートは、ネイティブ 40 ギガビット モードまたは 4 x 10 ギガビット モードで動作できます。
これらのスイッチは、それぞれ 1 個の管理ポート、1 個のコンソールポート、1 個のUSBポートを持ち、ポート側排気とポート側吸気の両方のエアーフロー方式をサポートします。これらのスイッチの動作に必要なのは 1 つの AC または DC 電源ですが、冗長性のためにセカンダリ電源を備えることができます。
次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのファン側の機能を示しています。
1 |
AC または DC 電源(1 または 2) |
3 |
コンソール ポート、管理ポート、USB ポート |
2 |
ファン モジュール(4) |
4 |
取り付けブラケットのネジ穴 |

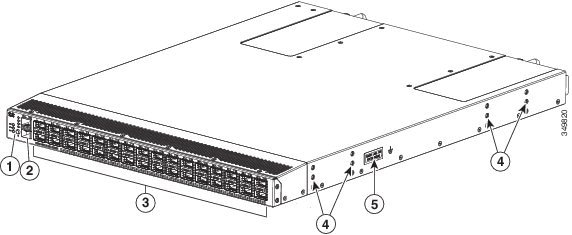

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのポート側の機能を示しています。
1 |
セレクタスイッチ、ID、ステータス LED |
4 |
取り付けブラケットのネジ穴 |
2 |
4 個の SFP+ ポート(最初の QSFP+ ポートに内部で多重化される) |
5 |
アース パッド |
3 |
32 QSFP+ ポート |
|
|
Cisco Nexus 3164Q(N3K-C3164Q-40GE)は、64 個の固定 40 ギガビット拡張 QSFP+ ポート(40 ギガビット ネイティブ モードまたは 4 x 10 ギガビット モードで可動可能)、1 個の RJ-45 管理ポート、1 個の RS-232 コンソール ポート、および 1 個の USB ポートを持つ、2 ラック ユニット(RU)スイッチです。このスイッチは、ポート側排気とポート側吸気の両方のエアーフロー方式をサポートします。スイッチの動作に必要なのは 1 つの AC または DC 電源ですが、冗長性のためにセカンダリ電源を備えることができます。

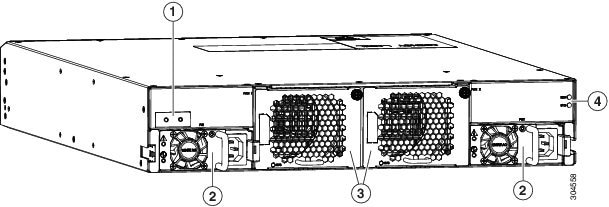

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのファン側の機能を示しています。
1 |
アース パッド |
3 |
ファン モジュール(2) |
2 |
電源モジュール(2) |
4 |
ビーコン(BCN)およびステータス(STS)LED |

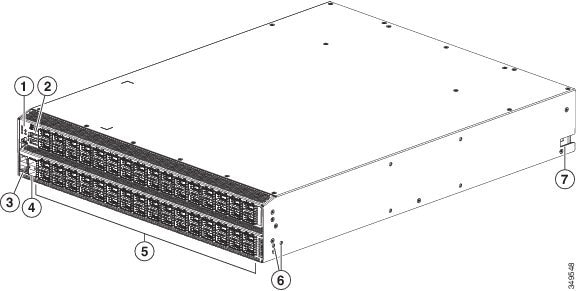

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのポート側の機能を示しています。
1 |
ビーコン(BCN)、ステータス(STS)および環境(ENV)LED |
5 |
40 ギガビット QSFP+ ポート(64) |
2 |
USB ポート(2) |
6 |
取り付けブラケットのネジ穴 |
3 |
管理ポート(1) |
7 |
下部サポート レールに固定するためのシャーシのノッチ(2)(各側に 1 つずつ) |
4 |
コンソール ポート(1) |
|
|
Cisco Nexus 3172PQ(N3K-C3172PQ-10GE)は、1 ラック ユニット(RU)の、10 ギガビット拡張 SFP+ ベース スイッチであり、48 個の SFP+ ポートと 6 個の QSFP+ ポートがあります。各 SFP+ ポートは、100 Mbps、1 Gbps、または 10 Gbps モードで動作でき、各 QSFP+ ポートはネイティブ 40 Gbps または 4 x 10 Gbps モードで動作できます。
Cisco Nexus 3172PQ-XL(N3K-C3172PQ-XL)は、8GB の RAM とデュアルコア 2.5GHz x86 CPU を搭載し、10 ギガビット拡張 SFP+ ポート、48 個の SFP+ ポート、および 6 個の QSFP+ ポートを持つ、1 ラック ユニット(RU)スイッチです。各 SFP+ ポートは、100 Mbps、1 Gbps、または 10 Gbps モードで動作でき、各 QSFP+ ポートはネイティブ 40 Gbps または 4 x 10 Gbps モードで動作できます。
Cisco Nexus 3172TQ(N3K-C3172TQ-10GT)は、48 個の 10GBASE-T RJ-45 ポート(各ポートは 100 Mbps と 1 Gbps の速度で動作可能)、および 6 個の QSFP+ ポート(各 QSFP+ ポートは 4 x 10 ギガビット イーサネットまたは 40 ギガビット イーサネットをサポート可能)を持つ、1 ラック ユニット(RU)の 10GBASE-T スイッチです。
Cisco Nexus 3172TQ-32T は、32 個の 10GBASE-T ポートと 6 個の QSFP+ ポートを備えた Cisco Nexus 3172TQ です。ポートはソフトウェア ライセンスによって有効化されます。このスイッチには、プリインストールされた 32 個の 10GBASE-T ポート ライセンスが付属しています。残りの 16 個の 10GBASE-T ポートを有効化するには、お客様が 16 ポート アップグレード ライセンスをインストールします。
Cisco Nexus 3172TQ-XL(N3K-C3172TQ-XL)は、8GB の RAM とデュアルコア 2.5GHz x86 CPU を搭載し、48 個の 10GBASE-T RJ-45 ポート(各ポートは 100 Mbps と 1 Gbps の速度で動作可能)、および 6 個の QSFP+ ポート(各 QSFP+ ポートは 4 x 10 ギガビット イーサネットまたは 40 ギガビット イーサネットをサポート可能)を持つ、1 ラック ユニット(RU)の 10GBASE-T スイッチです。
これらのスイッチは、それぞれ 1 個の管理ポート、1 個のコンソールポート、1 個のUSBポートを持ち、ポート側排気とポート側吸気の両方のエアーフロー方式をサポートします。これらのスイッチの動作に必要なのは 1 つの AC または DC 電源ですが、冗長性のためにセカンダリ電源を備えることができます。

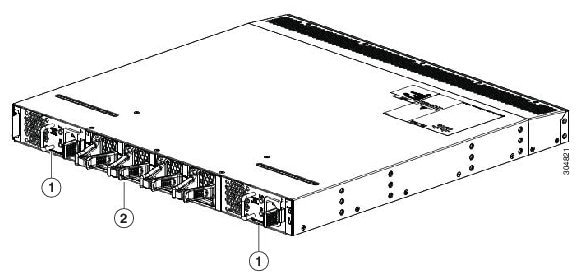

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのファン側の機能を示しています。
1 |
電源モジュール(2) |
2 |
ファン モジュール(4) |

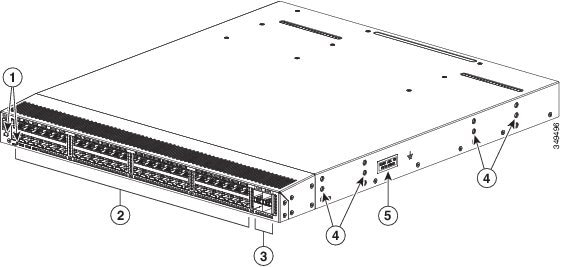

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのポート側の機能を示しています。
1 |
ID LED とステータス LED |
4 |
取り付けブラケットのネジ穴 |
2 |
SFP+ ポート(48) |
5 |
アース パッド |
3 |
QSFP+ ポート(6) |
|
|
Cisco Nexus 3232C(N3K-C3232C)は、32 個の 100 ギガビット QSFP28-100 と 2 個の 10G SPF+ ポートを持つ、1 ラック ユニット(RU)スイッチです。このスイッチは、ポート側排気とポート側吸気の両方のエアーフロー方式をサポートします。スイッチの動作に必要なのは 1 つの AC または DC 電源ですが、冗長性のためにセカンダリ電源を備えることができます。
次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのファン側の機能を示しています。
1 |
AC または DC 電源(1 または 2) |
4 |
取り付けブラケットのネジ穴 |
2 |
ファン モジュール(4) |
5 |
アース パッド |
3 |
コンソール ポート、管理ポート、USB ポート |
|
|

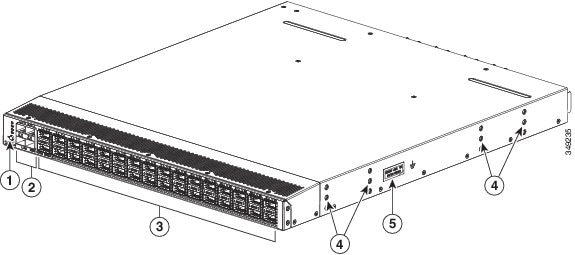

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのポート側の機能を示しています。
1 |
セレクタスイッチ、ID、ステータス LED |
4 |
取り付けブラケットのネジ穴 |
2 |
10G SPF+ ポート(2) |
5 |
アース パッド |
3 |
100 ギガビット QSFP28-100 ポート(32) |
|
|
Cisco Nexus 3264Q(N3K-C3264Q)は、64 個の固定 40 ギガビット QSFP ポート、1 個の RJ-45 管理ポート、1 個の RS-232 コンソール ポート、および 2 個の USB ポートを持つ、2 ラック ユニット(RU)スイッチです。このスイッチは、ポート側排気とポート側吸気の両方のエアーフロー方式をサポートします。スイッチの動作に必要なのは 1 つの AC または DC 電源ですが、冗長性のためにセカンダリ電源を備えることができます。

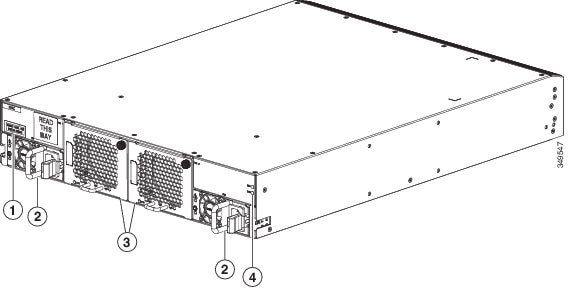

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのファン側の機能を示しています。
1 |
アース パッド |
3 |
ファン モジュール(2) |
2 |
電源モジュール(2) |
4 |
ビーコン(BCN)およびステータス(STS)LED |
次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのポート側の機能を示しています。
1 |
LED |
5 |
40 ギガビット QSFP ポート(64) |
2 |
USB ポート(2) |
6 |
取り付けブラケットのネジ穴 |
3 |
コンソール ポート(1)と管理ポート(1) |
7 |
下部サポート レールに固定するためのシャーシのノッチ(2)(各側に 1 つずつ) |
4 |
SFP+ ポート(2) |
|
|
Cisco Nexus 3548P-10G(N3K-C3548P-10G)および 3548P-10GX(N3K-C3548P-10GX)は、48 個の固定 1/10 ギガビット イーサネット SFP+ ポート、1 個の固定 10/100/1000 管理ポート(Cisco Nexus 3548P-10G には 1 個の無効な管理ポートもありますが、後でこのポートを有効にする予定はありません)、1 個のコンソール ポート、および 1 個(Cisco Nexus 3548P-10G)または 2個(Cisco Nexus 3548P-10GX)の USB ポートを持つ、1 ラック ユニット(RU)スイッチです。このスイッチは、ポート側排気とポート側吸気の両方のエアーフロー方式をサポートします。スイッチの動作に必要なのは 1 つの AC または DC 電源ですが、冗長性のためにセカンダリ電源を備えることができます。
Cisco Nexus 3524P(N3K-C3524P-10G)は、Cisco Nexus 3548 スイッチですが、使用可能なポートは 24 個のみです。ただし 48 個のすべてのポートを使用するようにアップグレードできます。これは主流のトップオブラック(ToR)データ センター設置のための、最も簡易なエントリ ポイントであり、ワイヤレートのレイヤ 2 およびレイヤ 3 スイッチングと、Algo Boost テクノロジや超低遅延を含む総合的な機能セットを提供します。

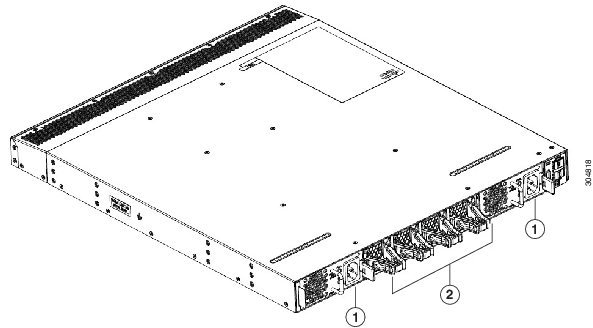

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのファン側の機能を示しています。
1 |
AC または DC 電源(1 または 2) |
2 |
ファン モジュール(4) |

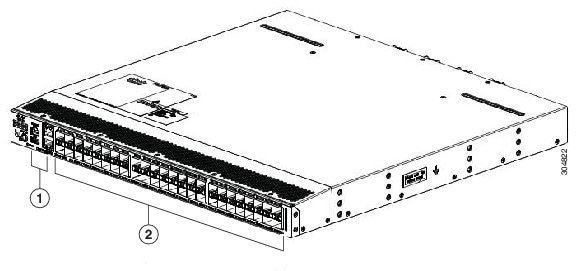

次の図は、シャーシの取り付け時またはそのモジュールの交換時に使用する、シャーシのポート側の機能を示しています。
1 |
管理ポート、コンソール ポート、USB ポート |
2 |
48 個の固定 SFP+ ポート |
