ポートのピン割り当て、環境仕様、および電力消費情報

ここでは、Catalyst 4500 シリーズスイッチのケーブルおよび技術仕様を示します。

スーパーバイザエンジンイーサネット管理ポート

Supervisor Engine I には、10BASE-T イーサネット管理ポートが搭載されています。Supervisor Engine II、II-Plus、II-Plus TS、III、および IV には、10/100BASE-T イーサネット管理ポートが搭載されています。スーパーバイザエンジンすべてのイーサネット管理ポートには DTE RJ-45 レセプタクルおよび STATUS とラベリングされた LED が搭載されています。表 A-1 には、Catalyst 4500 シリーズスイッチのイーサネット管理ポートのピン割り当てがリスト表示されています。

表 A-1 Catalyst 4500 シリーズスーパーバイザエンジン
管理ポートピン割り当て
ピン	信号	方向	定義
1	RXDP	入力	受信データ
2	RXDN	入力	受信データ
3	TXDP	出力	伝送データ
4	使用せず
5	使用せず
6	TXDN	出力	伝送データ
7	使用せず
8	使用せず

TAC 担当者による指示がない限り、管理ポートに接続を行わないでください。

Supervisor Engine I コンソールポート

Supervisor Engine I のコンソールコンソールでは、DCE DB-25（EIA/TIA-232）コネクタが使用され、DTR、DSR、CTS、および RTS ハンドシェイク信号と不平衡回路信号が最大 64 kbps のスピードまでサポートされます。表 A-2 に、Supervisor Engine I コンソールポートのピン割り当てを示します。

表 A-2 Supervisor Engine I コンソールポートのピン割り当て
ピン	信号	方向	定義
1	アース
2	RXD	入力	受信データ
3	TXD	出力	伝送データ
4	CTS	入力	クリアツーセンド
5	RTS	出力	送信要求
7	アース
8	DTR	出力	データターミナルレディ
20	DSR	入力	データセットレディ

スイッチをモデムや DSU などのリモート DCE デバイスに接続するには、ヌルモデムケーブルを使用します。端末や PC などの DTE デバイスにスイッチを接続するには、ストレートケーブルを使用します。

スーパーバイザエンジンコンソールポート

スーパーバイザエンジンのコンソールコンソールには、RJ-45 コネクタが使用され、DTR および DSR ハンドシェイク信号がサポートされています。表 A-3 に、コンソールコンソールのピン割り当てを示します。

表 A-3 Supervisor Engine II、III、II-Plus、II-Plus TS、IV および V コンソールポートのピン割り当て
ピン	信号	方向	定義
1	RTS	出力	送信要求
2	DTR	出力	データターミナルレディ
3	TXD	出力	伝送データ
4	アース
5	アース
6	RXD	入力	受信データ
7	DSR	入力	データセットレディ
8	CTS	入力	クリアツーセンド

ターミナルエミュレーションソフトウェアを実行する PC にコンソールポートを接続するには、RJ-45-to-RJ-45 ロールオーバーケーブルおよび RJ-45-to-DB-9 メス型 DTE アダプタ（「Terminal」ラベルが付いている）を使用します。コンソールに直接接続する場合は、ターミナルエミュレーションソフトウェアを 9600 ボー、8 データビット、パリティなし、1 ストップビットに設定します。

スイッチングモジュールの仕様

表 A-4 に Catalyst 4500 シリーズスイッチングモジュールの仕様を示します。

表 A-4 スイッチングモジュールの仕様
項目	仕様
寸法および重量
寸法（高さ×幅×奥行）	1.75×14.4×10.5 インチ（44×366×267 cm）
重量	4.8 ポンド（2.2 kg）
環境
動作時の温度	32 ～ 104°F（0 ～ 40°C）
保管温度	-40 ～ 167°F（-40 ～ 75°C）
湿度、結露しないこと	10～90%

モジュールそれぞれの最低および推奨ソフトウェアバージョンについては、最新のソフトウェアリリースノートを参照してください。

表 A-5 および表 A-6 では、AC および DC ベースシステムの Catalyst 4500 シリーズシャーシにおける消費電力と発熱量の仕様を示します。

表 A-5 AC 電力および DC 電力と発熱量に関する仕様
モジュールタイプ/ モデル番号	AC または DC 入力（W）	DC 出力（W）	リセットモード（W）	発熱量（BTU/Hr）	90 VAC での入力電流（A）	120 VAC での入力電流（A）	180 VAC での入力電流（A）	240 VAC での入力電流（A）
Catalyst 4503 シャーシ（ファン付き）	53	40	--	182	0.59	0.44	0.30	0.22
Catalyst 4506 シャーシ（ファン付き）	67	50	--	227	0.74	0.56	0.37	0.28
Catalyst 4507R シャーシ（ファン付き）	120	90	--	409	1.33	1.00	0.67	0.50
Catalyst 4510R シャーシ（ファン付き）	160	110	--	546	1.73	1.34	0.97	0.90
Catalyst 4503-E シャーシ（ファン付き）	80	60	--	273	0.89	0.67	0.44	0.33
Catalyst 4506-E シャーシ（ファン付き）	160	120	--	546	1.78	1.33	0.89	0.67
Catalyst 4507R-E シャーシ（ファン付き）	180	135	--	614	2.00	1.50	1.00	0.75
Catalyst 4510R-E シャーシ（ファン付き）	267	200	--	909	2.96	2.22	1.48	1.11
Supervisor Engine I （WS-X4012）	93	70	70	318	1.04	0.78	0.52	0.39
Supervisor Engine II（WS-X4013）	147	110	110	500	1.63	1.22	0.81	0.61
Supervisor Engine II-Plus（WS-X4013+）	147	110	110	500	1.63	1.22	0.81	0.61
Supervisor Engine II-Plus TS（WS-X4013+TS）	181 + PoE	136	136	618	2.01	1.51	1.01	0.76
Supervisor Engine II-plus 10 GE（WS-X4013+10 GE）	173	130	80	591	1.93	1.44	0.96	0.72
Supervisor Engine III（WS-X4014）	147	110	110	500	1.63	1.22	0.81	0.61
Supervisor Engine IV（WS-X4515）	193	145	110	659	2.15	1.61	1.07	.81
Supervisor Engine V（WS-X4516）	200	150	53	682	2.22	1.67	1.11	0.84
Supervisor Engine V-10GE（WS-X4516-10GE）	173	130	80	591	1.93	1.44	0.96	0.72
WS-X4124-RJ45	23	17	10	77	0.25	0.73	0.48	0.36
WS-X4124-FX-MT	120	90	75	409	1.33	1.00	0.67	0.50
WS-X4148-FX-MT	160	120	10	546	1.78	1.33	0.89	0.67
WS-X4148-RJ	87	65	40	296	0.96	0.72	0.48	0.36
WS-X4148-FE-BD-LC	117	88	10	400	1.30	0.98	0.65	0.49
WS-X4148-FE-LX-MT	153	115	10	523	1.70	1.28	0.85	0.64
WS-X4148-RJ21	87	65	40	296	0.96	0.72	0.48	0.36
WS-X4148-RJ45V	80	60	50	273	0.89	0.67	0.44	0.33
WS-X4224-RJ45V	23	17	10	77	0.89	0.67	0.44	0.33
WS-X4248-RJ21V	100	72	30	341	1.11	0.83	0.56	0.42
WS-X4248-RJ45V	80	60	25	273	0.89	0.67	0.44	0.33
WS-4248-FE-SFP	108	81	20	368	1.20	0.90	0.60	0.45
WS-X4232-GB-RJ	73	55	35	250	0.81	0.61	0.41	0.31
WS-X4232-L3	160	120	60	546	1.78	1.33	0.89	0.67
WS-X4232-RJ-XX	67	50	35	227	0.74	0.56	0.37	0.28
WS-U4504-FX-MT	13	10	10	45	0.15	0.11	0.07	0.06
WS-X4302-GB	47	35	30	159	0.52	0.39	0.26	0.19
WS-X4306-GB	47	35	30	159	0.52	0.39	0.26	0.19
WS-X4506-GB-T	40	30	20	136	0.44	0.33	0.22	0.17
WS-X4412-2GB-T	147	110	70	500	1.63	1.22	0.81	0.61
WS-X4418-GB	107	80	50	364	1.19	0.89	0.59	0.44
WS-X4424-GB-RJ45	120	90	50	409	1.33	1.00	0.67	0.50
WS-X4448-GB-LX	120	90	30	409	1.33	1.00	0.67	0.50
WS-X4448-GB-RJ45	160	120	72	546	1.78	1.33	0.89	0.67
WS-X4524-GB-RJ45V	47	35	20	159	0.52	0.39	0.26	0.19
WS-X4548-GB-RJ45	80	60	30	273	0.89	0.67	0.45	0.34
WS-X4448-GB-SFP	120	90	30	409	1.33	1.00	0.67	0.50
WS-X4548-GB-RJ45V	135	100	30	461	1.5	1.13	.75	0.56
WS-X4604-GWY	160	120	60	546	1.78	1.33	0.89	0.67
WS-X 4019	13	10	10	45	0.15	0.11	0.07	0.06
E シリーズ
WS-X45-SUP6-E	347	200	200	1182	3.85	2.89	1.93	1.44
WS-X45-SUP6L-E	267	200	80	909	2.96	2.22	1.48	1.11
WS-X45-SUP6-E（standby）	247	185	135	841	2.74	2.06	1.37	1.03
WS-X45-SUP6L-E（standby）	200	165	80	750	2.44	1.83	1.22	0.92
WS-X4606-X2-E	173	130	80	227	0.74	0.56	0.37	0.28
WS-X4624-SFP-E	60	45	12	205	0.67	0.50	0.33	0.25
WS-X4648-RJ45-E	120	89	10	409	1.33	1.00	0.67	0.50
WS-X4648-RJ45V-E	123	92	10	418	1.36	1.02	0.68	0.51
WS-X4648-RJ45V+E	123	92	10	418	1.36	1.02	0.68	0.51

表 A-6 DC 電力要件および発熱仕様
モデル番号/ モジュールタイプ	DC 入力（W）	DC 出力（W）	発熱量（BTU/Hr）	-40 VDC での入力電流（A）	-48 VDC での入力電流（A）	-52 VDC での入力電流（A）	-58 VDC での入力電流（A）
Catalyst 4503 シャーシ（ファン付き）	53	40	182	1.33	1.11	1.03	0.92
Catalyst 4506 シャーシ（ファン付き）	67	50	227	1.67	1.39	1.28	1.15
Catalyst 4507R シャーシ（ファン付き）	120	90	409	3.00	2.50	2.31	2.07
Catalyst 4510R シャーシ（ファン付き）	160	110	546	4.00	3.33	3.08	2.76
Catalyst 4503-E シャーシ（ファン付き）	80	60	273	1.90	1.67	1.54	1.38
Catalyst 4506-E シャーシ（ファン付き）	160	120	546	3.81	3.33	3.08	2.76
Catalyst 4507R-E シャーシ（ファン付き）	180	135	614	4.29	3.75	3.46	3.10
Catalyst 4510R-E シャーシ（ファン付き）	276	200	909	6.35	5.56	5.13	4.60
Supervisor Engine I （WS-X4012）	93	70	318	2.33	1.94	1.79	1.61
Supervisor Engine II（WS-X4013）	147	110	500	3.67	3.06	2.82	2.53
Supervisor Engine II-Plus（WS-X4013+）	147	110	500	3.49	3.06	2.82	2.53
Supervisor Engine II-Plus TS（WS-X4013+TS）	181 + PoE	136	618	4.32	3.78	3.49	3.13
Supervisor Engine II-plus 10 GE（WS-X4013+10 GE）	173	130	591	4.13	3.61	3.33	2.99
Supervisor Engine III（WS-X4014）	147	110	500	3.67	3.06	2.82	2.53
Supervisor Engine IV（WS-X4515）	193	145	659	4.83	4.03	3.72	3.33
Supervisor Engine V（WS-X4516）	200	150	682	5.00	4.17	3.85	3.45
Supervisor Engine V-10GE（WS-X4516-10GE）	173	130	591	4.13	3.61	3.33	2.99
WS-X4124-RJ45	23	17	10	0.54	0.47	0.44	0.39
WS-X4124-FX-MT	120	90	409	3.00	2.50	2.31	2.07
WS-X4148-FX-MT	160	120	546	4.00	3.33	3.08	2.76
WS-X4148-RJ	87	65	296	2.17	1.81	1.67	1.49
WS-X4148-FE-BD-LC	117	88	10	2.79	2.44	2.26	2.02
WS-X4148-FE-LX-MT	153	115	523	3.65	3.19	2.95	2.64
WS-X4148-RJ21	87	65	296	2.17	1.81	1.67	1.49
WS-X4148-RJ45V	80	60	273	2.00	1.67	1.54	1.38
WS-X4224-RJ45V	23	17	77	0.54	0.47	0.44	0.39
WS-X4248-RJ21V	100	72	341	2.5	2.08	1.92	1.72
WS-X4248-RJ45V	100	72	341	2.5	2.08	1.92	1.72
WS-4248-FE-SFP	108	81	368	2.57	2.25	2.08	1.86
WS-X4232-GB-RJ	73	55	250	1.83	1.53	1.41	1.26
WS-X4232-L3	160	120	546	4.00	3.33	3.08	2.76
WS-X4232-RJ-XX	67	50	227	1.67	1.39	1.28	1.15
WS-X4302-GB	47	35	159	1.17	0.97	0.90	0.81
WS-X4306-GB	47	35	159	1.18	0.98	0.90	0.80
WS-X4506-GB-T	40	30	20	0.95	0.83	0.77	0.69
WS-X4412-2GB-T	147	110	500	3.67	3.06	2.82	2.53
WS-X4418-GB	107	80	364	2.67	2.22	2.05	1.84
WS-X4424-GB-RJ45	120	90	409	3.00	2.50	2.31	2.07
WS-X4448-GB-LX	120	90	409	3.00	2.50	2.31	2.07
WS-X4448-GB-RJ45	160	120	546	4.00	3.33	3.08	2.76
WS-X4524-GB-RJ45V	47	35	159	1.11	0.97	0.90	0.80
WS-X4548-GB-RJ45	80	60	273	2.00	1.67	1.34	1.38
WS-X4548-GB-SPF	120	90	409	3.00	2.50	2.31	2.07
WS-X4548-GB-RJ45V	135	100	461	3.38	2.81	2.6	2.33
WS-X4604-GWY	160	120	546	4.00	3.33	3.08	2.76
WS-X4019	13	10	45	0.33	0.28	0.26	0.23
WS-U4504-FX-MT	13	10	45	0.33	0.28	0.26	0.23
E シリーズ
WS-X45-SUP6-E	347	200	1182	8.25	7.22	6.67	5.98
WS-X45-SUP6L-E	267	200	909	6.35	5.56	5.13	4.60
WS-X45-SUP6-E （standby）	247	185	841	5.87	5.14	4.74	4.25
WS-X45-SUP6L-E（standby）	200	165	750	5.24	4.58	4.23	3.79
WS-X4606-X2-E	66.67	130	227	1.59	1.39	1.28	1.15
WS-X4624-SFP-E	60.00	45	205	1.43	1.25	1.15	1.03
WS-X4648-RJ45-E	120	89	409	4.00	2.50	2.30	2.06
WS-X4648-RJ45V-E	122.67	92	418	2.92	2.56	2.31	2.07
WS-X4648-RJ45V+E	122.67	92	418	2.92	2.56	2.36	2.11

シリアル番号の場所

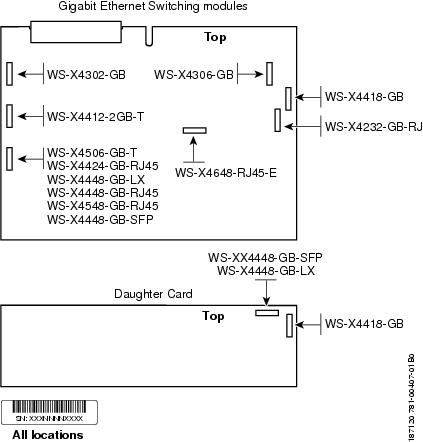

スーパーバイザエンジンのシリアル番号の場所を図 A-1 に示します。ギガビットイーサネットスイッチングモジュールのシリアル番号の場所を図 A-2 に示します。PoE スイッチングモジュールのシリアル番号の場所を図 A-3 に示します。イーサネット/ファストイーサネットスイッチングモジュールのシリアル番号の場所を図 A-4 に示します。

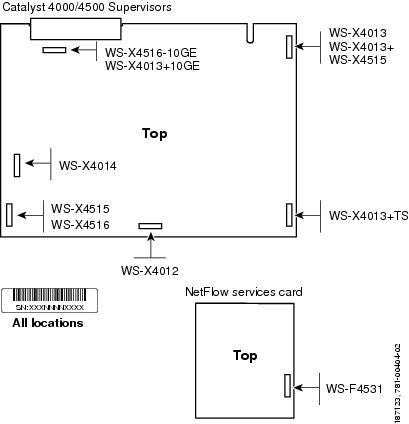

図 A-1 スーパーバイザエンジンのシリアル番号の場所
