Cisco Catalyst 9500X シリーズスイッチのハードウェア設置ガイド


1	Cisco Catalyst 9500X シリーズスイッチ（電源モジュールとファンモジュールは示されていません）	8	M4 x 20mm プラスなべネジ（黒色）X 1
2	製品マニュアルおよび準拠マニュアル	9	アースラグおよび M4.0 x 6 mm ネジ X 4（なべネジ X 2、皿ネジ X 2）
3	19 インチ用マウントブラケット X 2	10	（オプション）AC 電源コード¹
4	ケーブルガイド	11	（オプション）DC 電源コードこの²
5	0.50 インチ長の No.12 プラスなべネジ X 4	12	（オプション）RJ-45 コンソールケーブル³
6	0.625 インチ長の No.10 プラスなべネジ X 4	13	（オプション）USB コンソールケーブル⁴
7	M4 x 6mm プラス皿ネジ X 12	-	-

¹ この商品は注文可能です。必要に応じて AC コードのタイプを選択できます。

² この商品は注文可能です。

³ この商品は注文可能です。

⁴ この商品は注文可能です。

スペアアクセサリキット

次の表では、さまざまなスイッチモデルでサポートされるスペアアクセサリキットについて説明します。

表 1. Cisco Catalyst 9500X シリーズスイッチのスペアアクセサリキットおよびラックマウントキット
部品番号	説明	サポートされるスイッチ
C9500X-ACCKIT-19I=	Cisco Catalyst 9500X シリーズスイッチのアクセサリキット（19 インチラックマウント）	C9500X-28C8D C9500X-60L4D
C9500X-ACCKIT-23I=	Cisco Catalyst 9500X シリーズスイッチのアクセサリキット（23 インチラックマウント）
C9500X-4PTH-KIT=	Cisco Catalyst 9500X シリーズスイッチ用の延長レールとブラケット（4 点マウント）

スイッチの開梱

（注）

スイッチを取り出したあと、梱包用の箱は廃棄しないでください。梱包用の箱は平らにしてパレットとともに保管してください。スイッチを移動したり輸送したりする場合に、この箱が必要になります。

アクセサリキットの内容を確認します。アクセサリキットには次のものが入っています。

アースラグおよび使い捨ての静電気防止用リストストラップ。
注文したオプション機器（コンソールケーブル、トランシーバ、特殊コネクタなど）。
ブランクカバーは、シャーシの電源装置スロット取り付けられています。

システムアースの確立

ここでは、システムアースをスイッチに接続する手順を説明します。

注意	3P AC プラグ（アース付き）だけを使用してシャーシを設置すると、装置に問題が発生したり、データが破損したりする危険性が、3P AC プラグ（アース付き）とシステムアースの両方を使用して適切に設置された場合よりもはるかに高くなります。

システムアースにより、EMI シールド要件に対するアースや、モジュールにある低電圧電源装置（DC-DC コンバータ）のアースが強化されます。シャーシのシステムアースについては、次の注意事項に従う必要があります。

システムアースは、すでに電力アース接続が確立されているその他のラックまたはシステムに接続する必要があります。FXS モジュールが取り付けられている場合、またはこの装置が米国または欧州のセントラルオフィスに設置されている場合は、システムアース接続が必須となります。
システムアース接続と電源アース接続の両方をアースにつなぐ必要があります。FXS モジュールが取り付けられている場合、またはこの装置が米国または欧州のセントラルオフィスに取り付けられている場合は、システムアース接続が必須となります。
DC 入力電源装置を使用する場合は、電源からの DC 電源ケーブルを DC PEM に接続する前にシステムアースを取り付ける必要があります。システムアースを接続する前には、シャーシの電源をオフにしてください。

（注）

すべてのケースにおいて、アース接続の方法は、National Electric Code（NEC）の第 250 条に定める要件またはその地域の法令に準拠する必要があります。シャーシからラックアースまたは共通ボンディング網（CBN）に直接アース接続する場合、6 AWG アース線を使用することを推奨します。装置ラックも 6 AWG アース線を使用して、CBN に接続する必要があります。

（注）

システムアースは、DC 入力電源装置が搭載されたシャーシの主要な保護アースとして機能します。これらのシャーシの DC 入力電源装置には、個別のアースはありません。

必要な工具と機材

システムアースを接続するには、次の工具と部品が必要です。

アースラグ：システムに付属の 2 穴ラグコネクタを使用する場合、アース線は 6 AWG のみにする必要があります。それ以外の場合は、サポート対象のクローズドループリングコネクタを 8 〜 14 AWG 線に使用する必要があります。
アース用ネジ：2 本の M4.0 x 6mm プラスなべネジ。アクセサリキットに同梱されています。
アース線：アクセサリキットには同梱されていません。アース線のサイズは、地域および国内の設置要件に従ってください。米国に設置する場合は、AC 電源システムに 14 AWG 銅線を使用する必要があります。一般に入手可能な 8 ～ 24 AWG 線を推奨します。930 W 電源モジュールを使用する DC 電源システムには 12 AWG 線が必要で、1500 W 電源モジュールには 8 AWG 線が必要です。アース線の長さは、スイッチとアース設備の間の距離によって決まります。
No. 1 プラスドライバ。
アース線をアースラグに取り付ける圧着工具。
アース線の絶縁体をはがすワイヤストリッパ。

システムのアース接続手順

シャーシのアースを確立するには、シャーシのアースラグからラックにアースケーブルを接続する必要があります。

手順

ステップ 1

ワイヤストリッパを使用して、アース線の端から 0.75 インチ（19 mm）ほど、被膜をはがします。

ステップ 2

アース線の被覆をはぎとった端をアースラグの開口端に挿入します。

ステップ 3

アース線をアースラグのバレルに圧着します。アース線がアースラグに確実に接続されていることを確認します。

ステップ 4

スイッチのアースパッドの位置にアース線のラグを合わせて、金属同士がしっかり接触するようにします。

アースラグは、シャーシの左側または右側に取り付けることができます。 C9500X スイッチのアースパッドはシャーシの両側面にあります。

ステップ 5

ラグをシャーシに固定する前に、アースラグおよびアース線が、その他のスイッチハードウェアまたはラック機器に干渉しないことを確認します。2 本の M4 x 6mm 皿ネジを使用して、アースブラケットとラグをシャーシに固定します。


1	M4 x 6mm 皿ネジ	3	アースラグ
2	M4 X 6 mm なべネジ	4	アースブラケット

（注）

ラック、その他のスイッチハードウェア、またはラック機器との干渉がない場合は、アースブラケットを使用せずに、ラグをシャーシに直接取り付けることができます。

ステップ 6

アース線のもう一方の端にリング型ラグを取り付け、これをネジでラックに固定します。

スイッチの設置

ラックへの設置

Network Equipment Building System（NEBS）を設置する場合は、4 支柱ラックマウントキットを使用します。フロントマウントおよびリアマウントストリップの間で測定されるラックの奥行きは 24.7 インチから 39.75 インチの間である必要があります。
スイッチを設置する前に、必ず『Regulatory Compliance and Safety Information (RCSI)』をお読みください。
19 インチラック以外のラックにスイッチを設置する場合は、スイッチの付属品ではないブラケットキットが必要です。

警告	ラックへのユニットの設置や、ラック内のユニットの保守作業を行う場合は、負傷事故を防ぐため、システムが安定した状態で置かれていることを十分に確認してください。安全を確保するために、次のガイドラインを守ってください。  ラックに設置する装置が 1 台だけの場合は、ラックの一番下に取り付けます。ラックに複数の装置を設置する場合は、最も重い装置を一番下に設置して、下から順番に取り付けます。ラックにスタビライザが付いている場合は、スタビライザを取り付けてから、ラックに装置を設置したり、ラック内の装置を保守したりしてください。ステートメント 1006

警告	感電および火災のリスクを軽減するため、装置を電気回路に接続するときに、配線が過負荷にならないように注意してください。ステートメント 1018

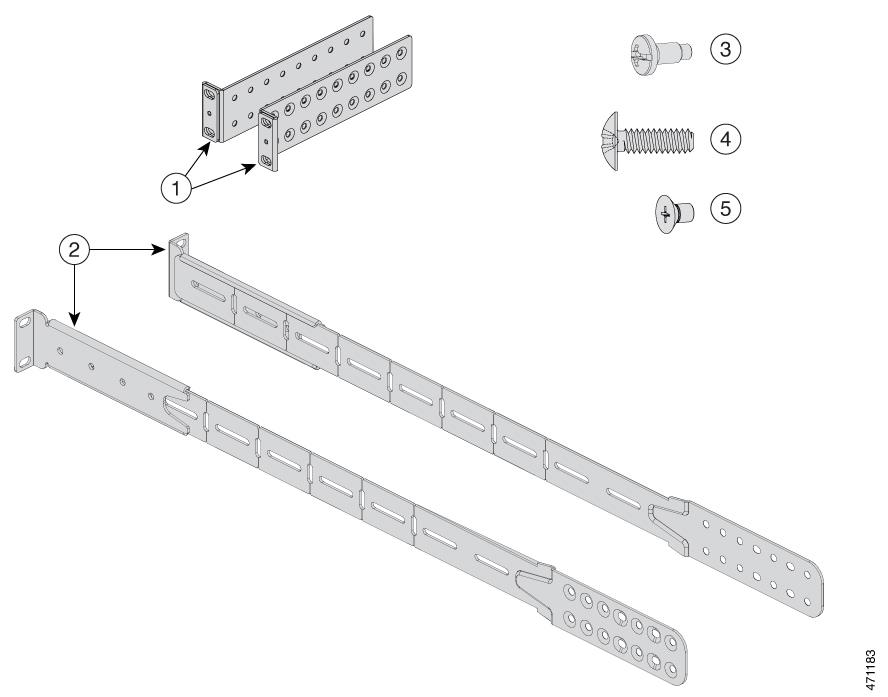

9500X シリーズスイッチ用ラックマウントキット — 図 4. Cisco Catalyst 9500X シリーズスイッチ用 4 支柱ラックマウントキット. 次の図に、Cisco Catalyst 9500X シリーズスイッチの 4 支柱ラックマウントキットを示します。オプションのブラケットは、シスコの営業担当者に発注できます。


1	19 インチブラケット X 2	4	0.625 インチ長の No.10 プラスなべネジ X 8
2	4 点マウント用延長レールおよびブラケット	5	M4.0 x 6mm プラス皿ネジ X 24
3	0.50 インチ長の No.12 プラスなべネジ X 8	-	-

図 5. Cisco Catalyst 9500X シリーズスイッチ用 23 インチラックマウントキット. 次の図に、Cisco Catalyst 9500X シリーズスイッチのオプションの 23 インチラックマウントキットを示します。キットは、シスコの営業担当者に発注できます。


1	23 インチラックマウントブラケット

ラックマウントブラケットの取り付け

始める前に

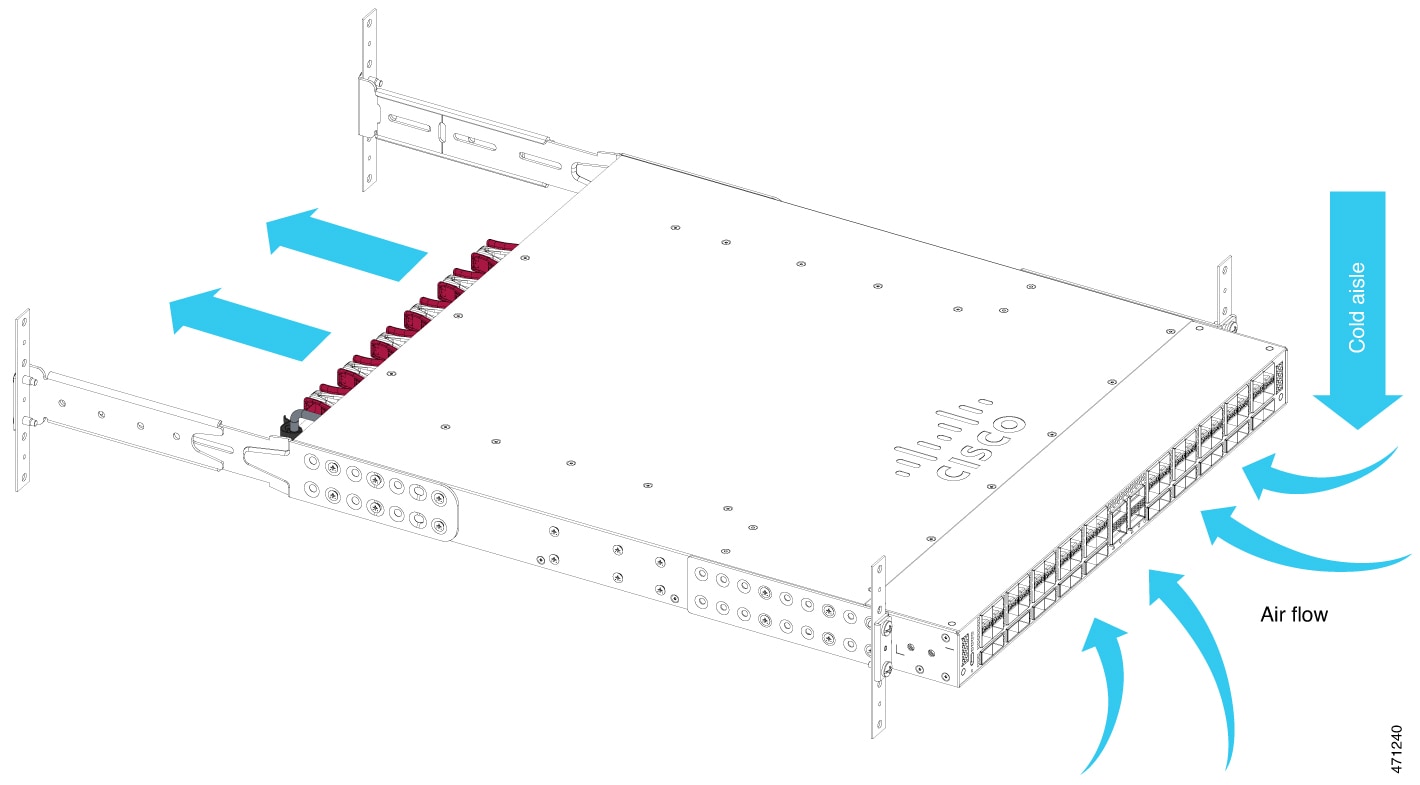

スイッチのどちらの端をサイトのコールドアイルに配置するかを決定します。

スイッチが前面から背面へのエアフローをサポートしている場合（C9500X-FAN-1U-R ファンモジュール）、ポートがコールドアイルに位置するようにスイッチを配置します。
スイッチが前面から背面へのエアフロー（C9500X-FAN-1U-F ファンモジュール）をサポートしている場合は、ファンと電源モジュールがコールドアイルに配置されるようにスイッチを配置します。

手順

ステップ 1

スイッチへのラックマウントブラケットの取り付け。

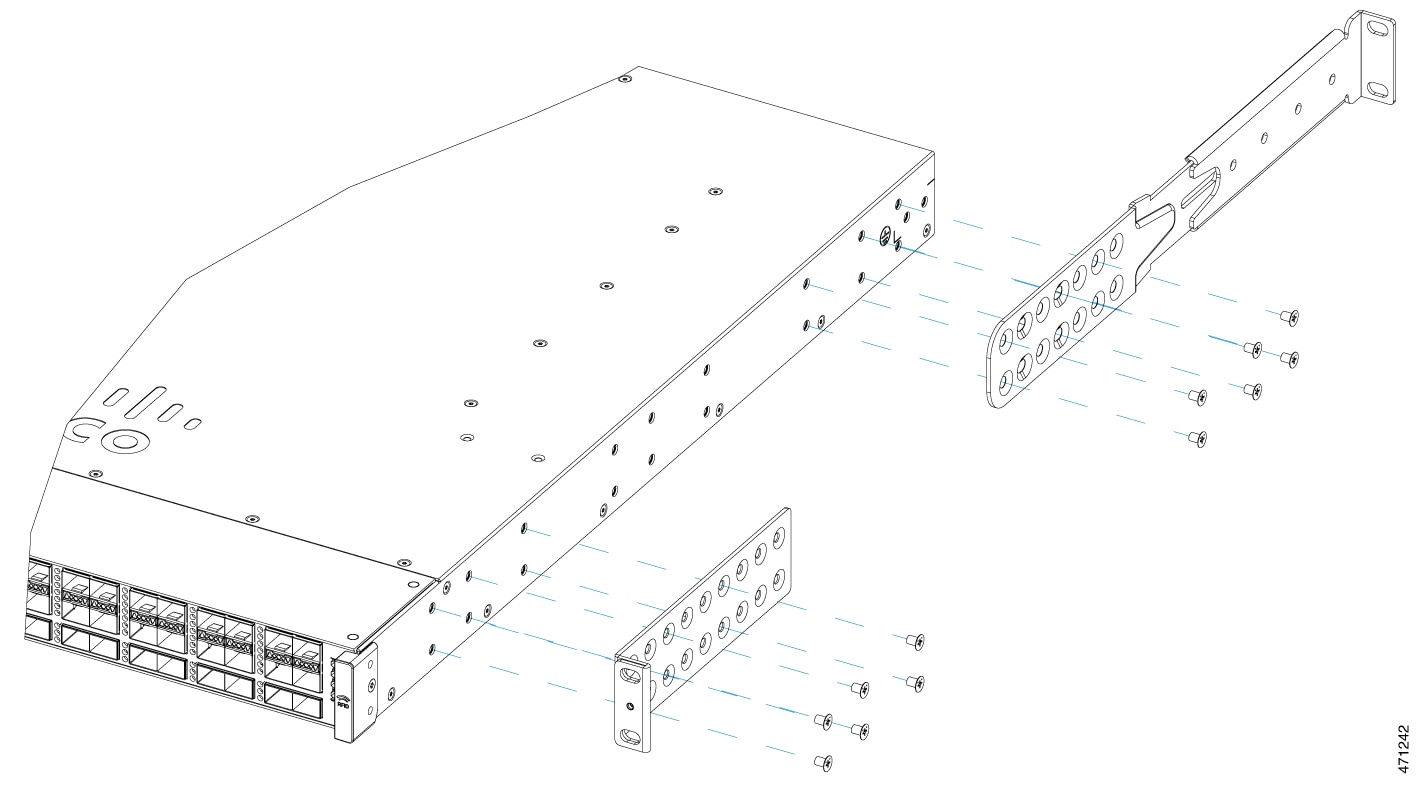

M4.0x6mm プラス皿ネジを使用して、ブラケットの長い側をスイッチの前面、中央、または背面の取り付け位置の両側に取り付けます。

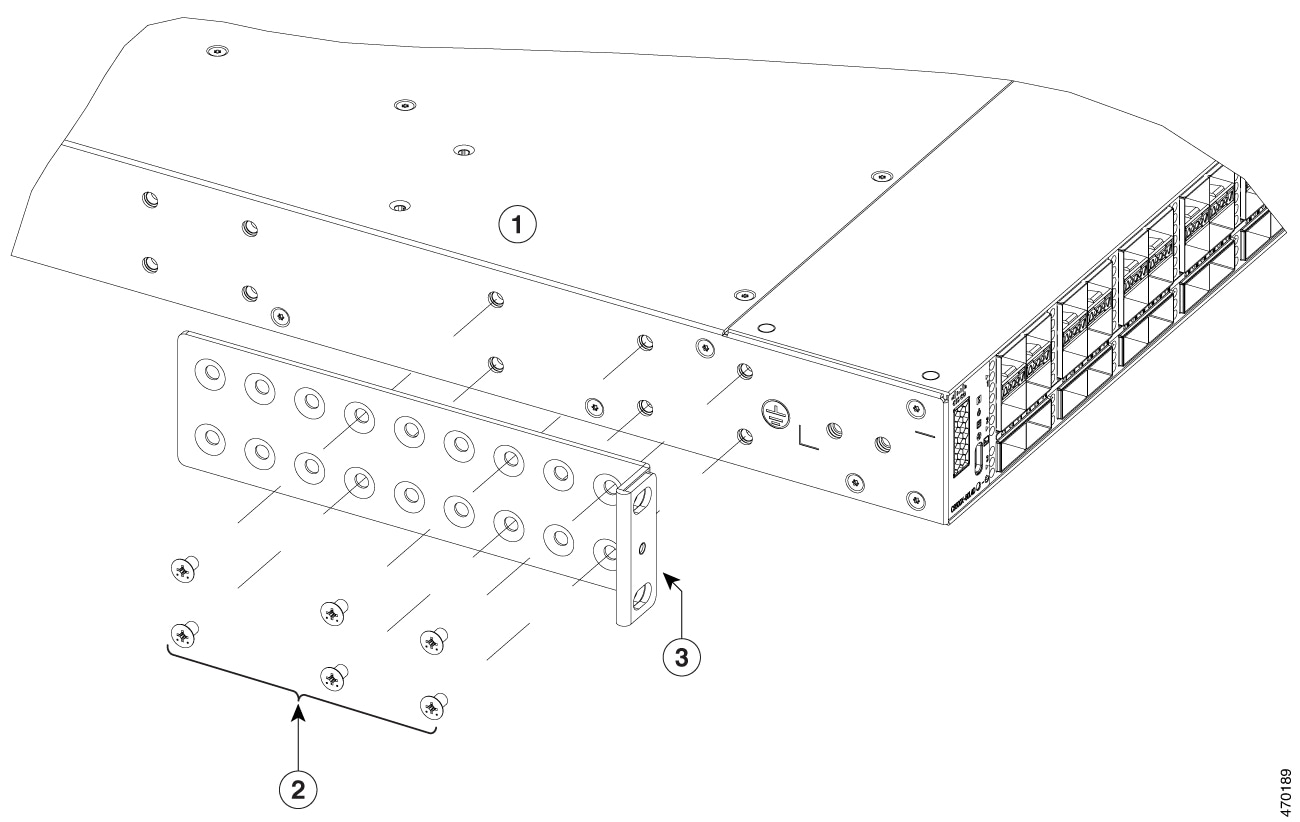

図 6. ラックマウントブラケットの前面取り付け位置. Cisco Catalyst 9500X シリーズスイッチでは、6 本のネジを使用してブラケットをスイッチの片側に取り付けます。


1	Cisco Catalyst 9500X シリーズスイッチ	3	19 インチ用マウントブラケット
2	M4 x 6mm プラス皿ネジ	-	-

ステップ 2

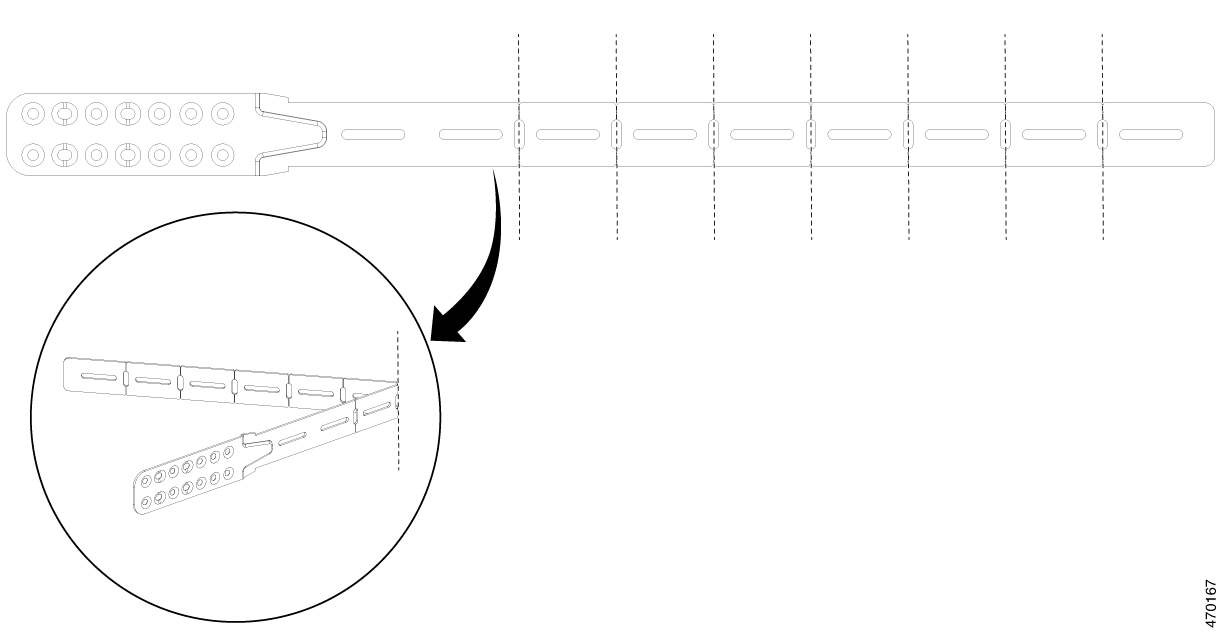

提供される延長レールは、必要なサイズよりも長い場合があります。延長レールを必要な長さにトリムするには、指定されたマークに沿って延長レールを曲げ、カットします。

ステップ 3

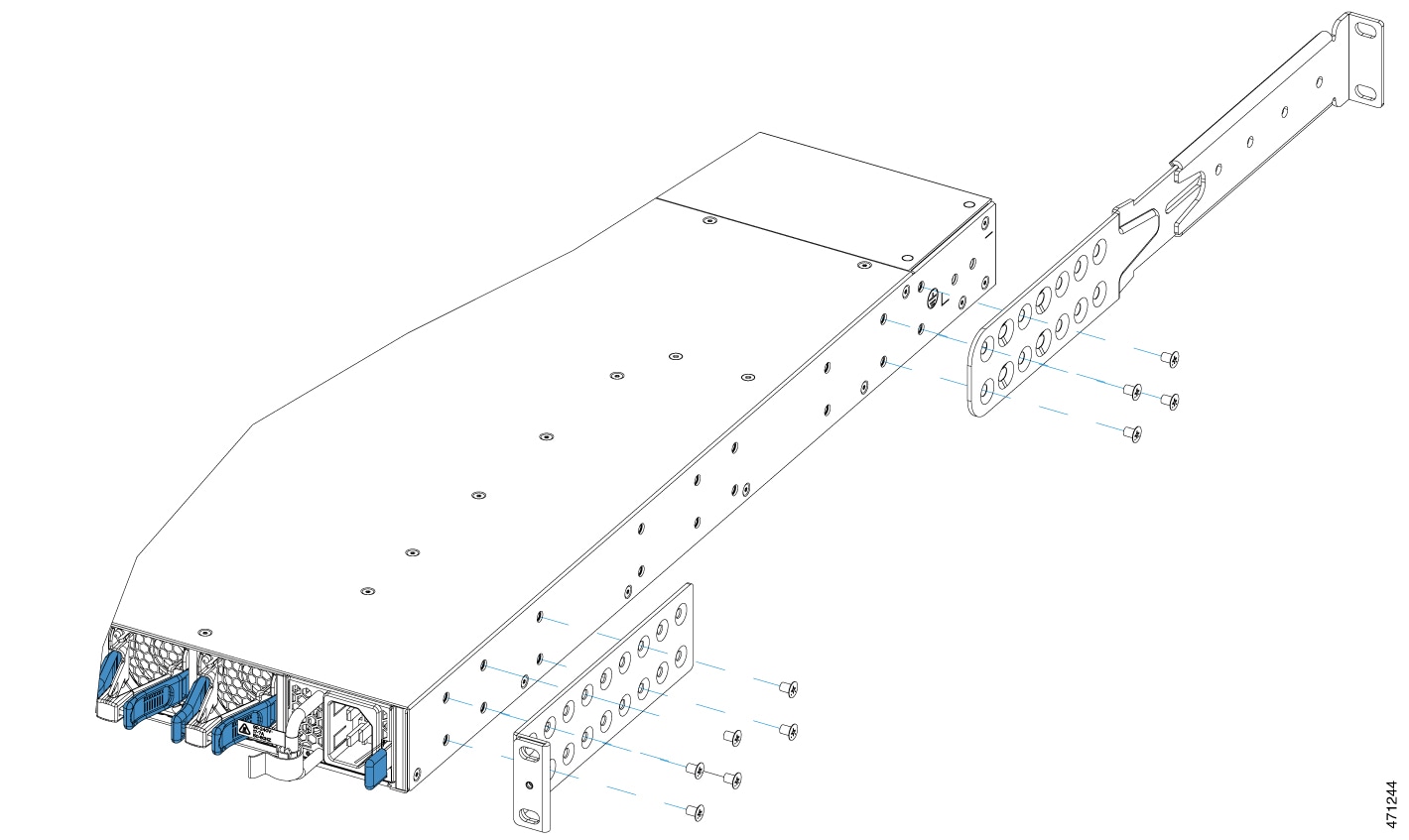

スイッチポートがコールドアイル（前面から背面へのエアフロー）にある場合は、プラス小ネジを使用してブラケットと延長レールをスイッチに取り付けます。

図 10. 拡張レールの取り付け. 6 本のネジを使用して、スイッチの片側に延長レールを取り付けます。
スイッチポートがコールドアイルから離れた位置にある場合（背面から前面へのエアフロー）：

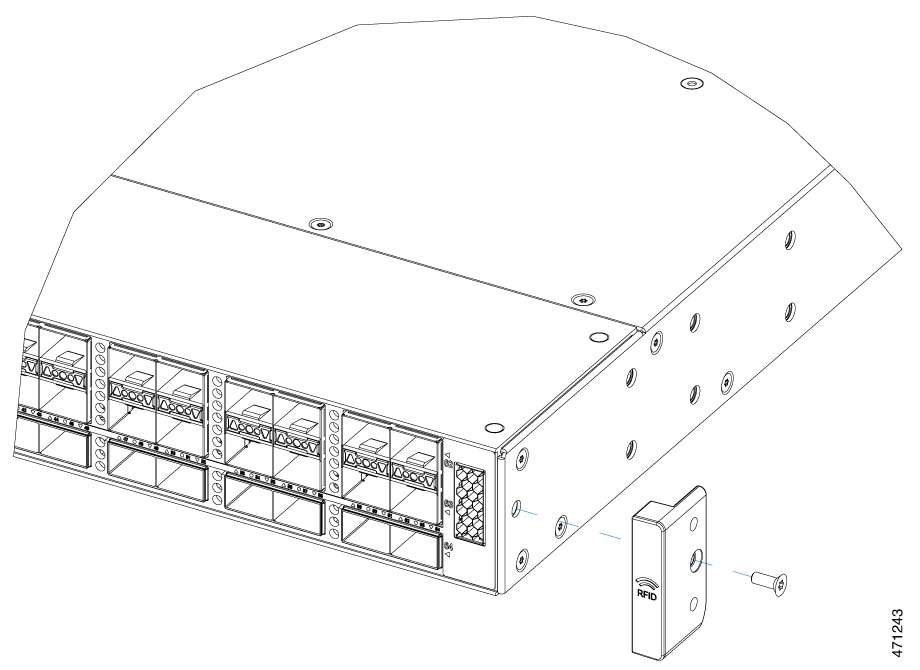

1. まず、図のように RFID を分解します。
2. 小ネジを使用して、ブラケットと拡張レールをスイッチに取り付けます。

ラックへのスイッチの取り付け

手順

ステップ 1

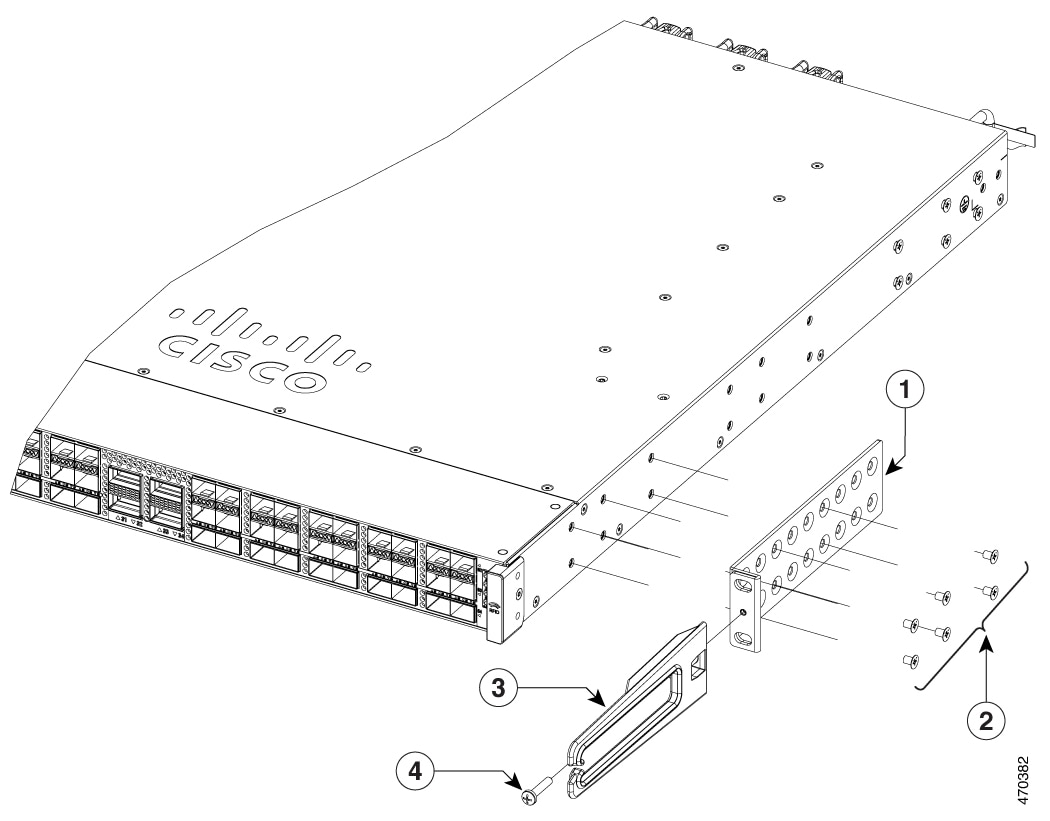

黒の小ネジを使用して、左右いずれかのブラケットにケーブルガイドを取り付けます。


1	19 インチブラケット	3	ケーブルガイド
2	プラス小ネジ	4	M4 x 20mm プラスなべネジ（黒色）

ステップ 2

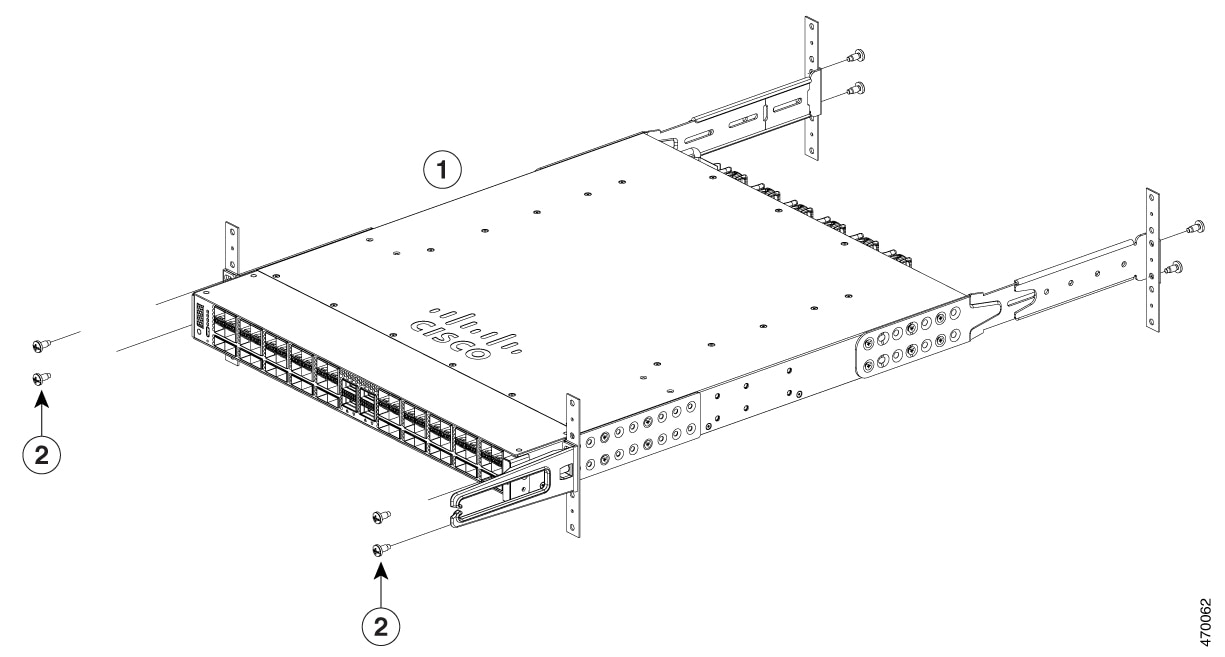

アクセサリキットに付属の No.12 または No.10 のプラス小ネジを使用して、スイッチをラックレールに固定します。


1	Cisco Catalyst 9500X シリーズスイッチの前面取り付け位置	2	No. 12 または No. 10 の小ネジ

スイッチの取り付け後の作業

Web ユーザインターフェイスを使用したスイッチの設定詳細については、『Software Configuration Guide』の「Configuring the Switch Using the Web User Interface」トピックを参照してください。
必要なデバイスをスイッチポートに接続します。

電源装置のスイッチをオンにして、システムに電力を供給します。電源投入の間に、スイッチは一連のブートアップ診断テストを実行します。

（注）

スイッチは、隣接デバイスが完全な動作状態にある場合、30 分以内に起動するように設計されています。

デバイスをスイッチポートに接続した後、ポートの接続を確認します。スイッチと接続先装置がリンクを確立すると、LED はグリーンに点灯します。
