章のタイトル： 技術仕様

技術仕様

技術仕様

この表では、環境仕様について説明します。

表 1. スイッチの環境仕様

環境条件

動作温度

  • 32°F 〜 104°F（0 〜 40°C）C9500X-FAN-1U-R1ファンを搭載した 9500X スイッチ

  • -5°C ～ 35°C（-41°F ～ 95°F）（C9500X-FAN-1U-F 2ファンを搭載した 9500X スイッチ）

保管温度

  • -40 ～ 158°F（-40 ～ 70°C）

相対湿度

  • 動作時：5 ～ 90 %（結露しないこと）

  • 非動作時：5 ～ 95 %（結露しないこと）

動作時の高度

最大 1800 m（6000 フィート）

保管時の高度

最大 4500 m（15,000 フィート）

1 前面から背面へのエアフロー
2 背面から前面へのエアフロー
表 2. スイッチの音響測定

スイッチ モデル

音響出力レベル

C9500X-FAN-1U-R 3を搭載した C9500X-28C8D

68.7 LWAd dB 以下

C9500X-FAN-1U-F 4を搭載した C9500X-28C8D

69.9 LWAd dB 以下

C9500X-FAN-1U-R 5を搭載した C9500X-60L4D

74.1 LWAd dB 以下

C9500X-FAN-1U-F 6を搭載した C9500X-28C8D

78 LWAd dB 以下

3 前面から背面へのエアフロー
4 背面から前面へのエアフロー
5 前面から背面へのエアフロー
6 背面から前面へのエアフロー

次の表に物理的仕様を示します。

表 3. スイッチの物理的仕様

物理仕様
サイズ（高さ x 幅 x 奥行）

4.4 X 44.5 X 55.4 cm（1.73 X 17.5 X 21.8 インチ）

C9500X-28C8D

4.4 X 44.5 X 55.4 cm（1.73 X 17.5 X 21.8 インチ）

C9500X-60L4D

ラックユニット（RU）

1 RU

電源 2 つと組み込みファンを搭載したシャーシ

13.28 kg（29.27 ポンド）

C9500X-28C8D

28.0428 lbs（12.72 kg）

C9500X-60L4D

この表では、電力要件について説明します。

表 4. 電力要件

電力要件
入力電圧

90 ～ 264 VAC

C9500-60L4D

C9500X-28C8D

電源の仕様については、Cisco Catalyst 9500 シリーズ スイッチのデータシートを参照してください。

AC 電源コードの仕様

次の表は、AC 入力電源装置で使用できる AC 電源コードの仕様を示しています。表には、電源コードの図の参照先も示されています。


（注）

  • C9500X の電源コードには、一方の端に IEC60320/C21 アプライアンスコネクタがあります。

    図 1. IEC60320/C21 アプライアンスコネクタ


表 5. C9500X シリーズ スイッチの AC 電源コード

ロケール

部品番号

コードセット定格

長さ

プラグ タイプ

米国（United States of America）

PWR-CAB-AC-USA520

125 VAC、20 A

4.25 m

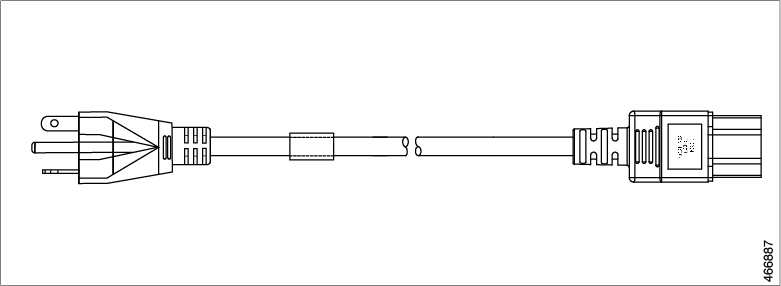

図 2. PWR-CAB-AC-USA520=（米国）


米国（United States of America）

PWR-CAB-AC-USA

250 VAC、20 A

4.25 m
図 3. PWR-CAB-AC-USA=（米国）


オーストラリア

PWR-CAB-AC-AUS

250 VAC、15 A

4.25 m
図 4. PWR-CAB-AC-AUS=（オーストラリア）


欧州

PWR-CAB-AC-EU

250 VAC、10 A

4.25 m
図 5. PWR-CAB-AC-EU=（ヨーロッパ）


イタリア

PWR-CAB-AC-ITA

250 VAC、10 A

4.25 m
図 6. PWR-CAB-AC-ITA（イタリア）


南アフリカ

PWR-CAB-AC-SA

250 VAC、10 A

4.25 m
図 7. PWR-CAB-AC-SA=（南アフリカ）


英国

PWR-CAB-AC-UK

250 VAC、10 A

4.25 m

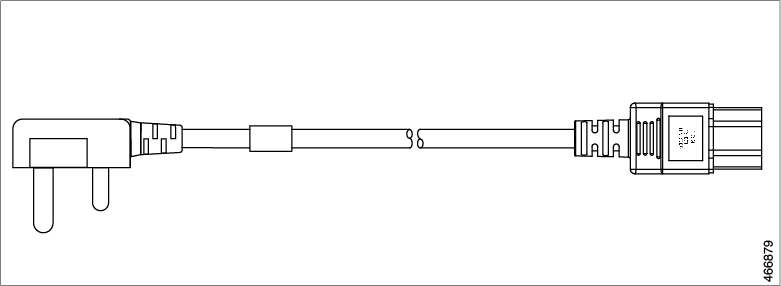

図 8. PWR-CAB-AC-UK=（英国）


イスラエル

PWR-CAB-AC-ISRL

250 VAC、16 A

4.25 m
図 9. PWR-CAB-AC-ISRL=（イスラエル）


中国

PWR-CAB-AC-CHN

250 VAC、10 A

4.25 m
図 10. PWR-CAB-AC-CHN=（中国）


ブラジル

PWR-CAB-AC-BRA

125 VAC、12 A

4.25 m
図 11. PWR-CAB-AC-BRA=（ブラジル）


スイス

PWR-CAB-AC-SUI

250 VAC、16 A

4.25 m
図 12. PWR-CAB-AC-SUI=（スイス）


日本

PWR-CAB-AC-JPN

250 VAC、15 A

4.25 m
図 13. CAB-TA-250V-JP=（日本）


インド

PWR-CAB-AC-IND

250 VAC、16 A

4.25 m
図 14. PWR-CAB-AC-IND=（インド）


アルゼンチン

PWR-CAB-AC-ARG

250 VAC、20 A

4.25 m
図 15. PWR-CAB-AC-ARG=（アルゼンチン）

DC 電源ケーブルの仕様

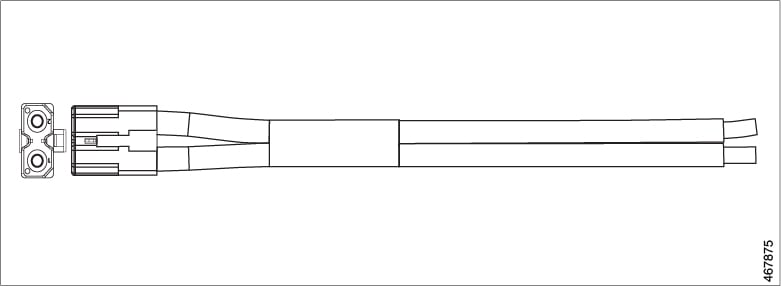

図 16. PWR-2KW-DC-CBL
