Cisco Unified IP Conference Station 7936 アドミニストレーション ガイド for Cisco Unified CallManager 5.0

デフォルトの装置ロードの設定

Cisco Unified CallManager で Cisco Unified IP Conference Station に対してデフォルトの装置ロードを設定するには、次の手順を実行します。

手順

ステップ 1 Cisco Unified IP Conference Station ロードを Cisco Unified CallManager サーバの C:\Program Files\Cisco\TFTP Path ディレクトリにコピーします。

ステップ 2 Cisco Unified CallManager の管理ページを起動します。

ステップ 3 ［デバイス］>［デバイスの設定］>［デバイスのデフォルト］ の順に選択します。

ステップ 4 ［デバイスのデフォルト設定(Device Defaults Configuration)］ウィンドウで、Cisco 7936 デバイスタイプまで下方にスクロールします。

ステップ 5 ［ロード情報(Load Information)］を C:\Program Files\Cisco\TFTP Path ディレクトリのロードに設定します。

ステップ 6 ページの末尾の ［保存］ をクリックします。

新しい装置の追加

Cisco Unified IP Conference Station を新しい装置として Cisco Unified CallManager に追加するには、次の手順を実行します。

手順

ステップ 1 ［デバイス］>［電話］ の順に選択します。

［電話］ページが表示されます。

ステップ 2 ［新規追加］をクリックします。

［新規電話を追加］ページが表示されます。

ステップ 3 Cisco 7936 電話機タイプを選択し、 ［次へ］ をクリックします（電話機タイプを選択した後、このタイプを変更できません）。

［電話の設定(Phone Configuration)］ページが表示されます。

ステップ 4 次の表の説明に従い、必要なフィールドに入力します。

ステップ 5 ページの末尾で ［保存］ をクリックします。

ステップ 6 この Cisco Unified IP Conference Station に電話番号を追加します。

追加方法の説明が必要な場合は、Cisco Unified CallManager の管理ページのオンライン ヘルプの「Directory Number Configuration Settings」を参照してください。

ステップ 7 Cisco Unified IP Conference Station をリセットして、新しい設定値を適用します。

自動登録の使用方法

Cisco Unified IP Conference Station をネットワークに自動的に追加して電話番号を割り当てるには、自動登録を使用します。割り当てられる電話番号は、Cisco Unified CallManager において Cisco Unified IP Conference Station タイプに割り当てられたデバイス プール内で、次に使用可能な一連番号です。

Cisco Unified CallManager で自動登録を使用可能にした場合は、ネットワークに接続した後、Cisco Unified IP Conference Station は自動起動プロセスを開始して、電話番号を取得します。

また、自動登録を使用すると、Cisco Unified CallManager データベースにすべての Cisco Unified IP Conference Station をすばやく登録できます。その後、設定値、たとえば電話番号は、Cisco Unified CallManager アプリケーションを使用して修正できます。

次に、Cisco Unified CallManager を使用して Cisco Unified IP Conference Station をネットワークに自動的に追加する際に実行する必要のある詳細な手順を示します。この手順に関する追加情報が必要な場合は、Cisco Unified CallManager の管理ページのマニュアル、または Cisco Unified CallManager の管理ページ アプリケーションのオンライン ヘルプを参照してください。

手順

ステップ 1 Cisco Unified CallManager の管理ページを起動します。

ステップ 2 Cisco Unified CallManager で自動登録を使用可能にするために、 ［システム］> Cisco Unified CallManager の順に選択します。

ステップ 3 Cisco Unified CallManager のリストの中から、自動登録をチェックする Cisco Unified CallManager を選択します。

ステップ 4 ［このCisco Unified CallManagerでは自動登録は無効(Auto-registration Disabled on this Cisco Unified CallManager)］設定が選択されて いない ことを確認します。

ステップ 5 「Cisco Unified IP Conference Station 7936 の設置」の手順を実行して、Station を設置します。

ステップ 6 設定値を修正するには、Cisco Unified CallManager の管理ページに戻り、 ［デバイス］>［電話］ の順に選択します。

新しい Cisco Unified IP Conference Station の検索条件を入力し、 ［検索］ をクリックします。新しい Cisco Unified IP Conference Station の MAC アドレスが表示されます。

Cisco Unified IP Conference Station の手動による追加

自動登録を使用しないで、Cisco Unified IP Conference Station に特定の電話番号を割り当てる場合は、手動で各 Cisco Unified IP Conference Station を Cisco Unified CallManager データベースに追加する必要があります。

ネットワーク内でダイナミック ホスト コンフィギュレーション プロトコル（DHCP）を使用していない場合は、各 IP Conference Station で、IP 設定値とトリビアル ファイル転送プロトコル（TFTP）サーバも手動で設定する必要があります。

代わりに、DHCP を使用して、TFTP サーバを手動で設定することもできます。この場合は、DHCP を使って IP Conference Station を起動してから、TFTP サーバを割り当て直してください。

DHCP の使用

ネットワーク内で DHCP を使用しているが、自動登録を使用しない場合は、手動で Cisco Unified IP Conference Station を Cisco Unified CallManager データベースに追加します。

Cisco Unified IP Conference Station を手動でネットワークに追加するには、次の手順を実行します。詳細については、Cisco Unified CallManager のマニュアルまたはオンライン ヘルプを参照してください。

手順

ステップ 1 Cisco Unified CallManager の管理ページを起動します。

ステップ 2 Cisco Unified CallManager に Cisco Unified IP Conference Station を追加するために、 ［デバイス］>［電話］ の順に選択します。

［電話］ページが表示されます。

ステップ 3 ［新規追加］ をクリックします。

［新規電話を追加］ページが表示されます。

ステップ 4 Cisco 7936 電話機タイプを選択し、 ［次へ］ をクリックします。

［電話の設定(Phone Configuration)］ページが表示されます。

ステップ 5 必須フィールドに入力します。

ステップ 6 「Cisco Unified IP Conference Station 7936 の設置」の手順を実行して、Station を設置します。

静的 IP アドレスの割り当て

ネットワーク内で DHCP を使用しない場合は、各 IP Conference Station で静的 IP アドレスを手動で設定する必要があります。

Cisco Unified IP Conference Station に静的アドレスを割り当てるには、次の手順を実行します。詳細については、Cisco Unified CallManager のマニュアルまたはオンライン ヘルプを参照してください。

手順

ステップ 1 Cisco Unified CallManager の管理ページを起動します。

ステップ 2 Cisco Unified CallManager に Station を追加するために、 ［デバイス］>［電話］ の順に選択します。

［電話］ページが表示されます。

ステップ 3 ［新規追加］ をクリックします。

［新規電話を追加］ページが表示されます。

ステップ 4 Cisco 7936 電話機タイプを選択し、 ［次へ］ をクリックします

［電話の設定(Phone Configuration)］ページが表示されます。

ステップ 5 必須フィールドに入力します。

ステップ 6 「Cisco Unified IP Conference Station 7936 の設置」の手順を実行して、Cisco Unified IP Conference Station を設置します。

ステップ 7 「IP 設定値の設定」 の手順を実行して、IP 設定値を設定します。

ステップ 8 「代替 TFTP オプションの設定」 の手順を実行して、TFTP サーバを設定します。

パッケージの内容

パッケージの内容の詳細については、「設置およびネットワークとの接続」を参照してください。

ネットワーク要件

Cisco Unified IP Conference Station が、ネットワーク内の IP Conference Station のエンドポイントとして正常に動作するには、ネットワークが次の要件を満たしている必要があります。

• 運用中の VoIP ネットワーク

–Voice over IP（VoIP）が Cisco ルータおよびゲートウェイ上に設定されている

–Cisco Unified CallManager がネットワーク内に設置され、コール処理を行うように設定されている

• IP ネットワークは、DHCP をサポートしているか、または IP アドレス、ゲートウェイ、およびサブネット マスクの手動による設定をサポートしている

• TFTP サーバ

Cisco Unified CallManager の設定

Cisco Unified IP Conference Station には、コール処理を行う Cisco Unified CallManager が必要です。

（注） Cisco Unified IP Conference Station を管理し、コールを正しくルーティングし、処理するように、Cisco Unified CallManager が正しく設定されていることを確認するには、Cisco Unified CallManager のマニュアルまたはオンライン ヘルプを参照してください。

自動登録を使用する場合は、Cisco Unified IP Conference Station をネットワークに接続する前に、自動登録機能が Cisco Unified CallManager で有効になっていて、正しく設定されていることを確認します。詳細については、 「自動登録の使用方法」 を参照してください。

安全上の注意事項

（注） Cisco Unified IP Conference Station 7936 の国際機関規格への準拠、安全性、および法定事項については、『Regulatory Compliance and Safety Information for the Cisco Unified IP Conference Station 7936』を参照してください。

警告 安全上の重要な注意事項

「危険」の意味です。人身事故を予防するための注意事項が記述されています。装置の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止策をとるよう努めてください。警告の各国語版を参照するには、各注意事項の番号と、装置に付属の「Translation Safety Warnings」の番号を照らし合せてください。

これらの注意事項を保管しておいてください。

TN 電源システムおよび IT 電源システムについては、次の安全上の情報を参照してください。

警告 この装置は、TN および IT 電源システムに接続することを前提に設計されています。

警告 設置手順を読んでから、装置を供給電源に接続してください。

警告 この装置の設置、交換、保守は、訓練を受けた相応の資格のある人が行ってください。

警告 この装置を廃棄処分する際は、日本国、または設置国の法律および地方自治体の条例または規則に従ってください。

警告 雷が発生しているときには、装置上での作業、ケーブルの接続、取り外しをしないでください。

警告 感電を避けるために、安全超低電圧（SELV）回路を電話網電圧（TNV）回路に接続しないでください。LAN ポートには SELV 回路が含まれ、WAN ポートには TNV 回路が含まれています。一部の LAN ポートと WAN ポートはいずれも、RJ-45 コネクタを使用しています。ケーブルを接続する際には注意してください。

警告 この製品は、短絡（過電流）保護が装備されている建物に設置してください。120 VAC、15 A 以下のヒューズまたは回路ブレーカーが、位相導体（すべての通電導体）で使用されていることを確認してください。

警告 プラグとソケットは、常にアクセスできる状態にしておく必要があります。これは、プラグとソケットが主要な切断装置であるためです。

外部装置と Cisco Unified IP Phone の同時使用

外部装置と Cisco Unified IP Phone を同時に使用する場合は、次の情報を参照してください。

• これらの装置の品質と、携帯電話や双方向無線など他の装置との距離によっては、音声周波数の雑音がなくならないことがあります。この場合は、次のアクションのいずれかまたは複数をとることを推奨します。

–外部装置を RF 信号または AF 信号の発生源から遠ざける。

–外部装置ケーブルを RF 信号または AF 信号の発生源から遠ざけるようにルーティングする。

–外部装置に遮蔽ケーブルを使用するか、より効果が高い遮蔽とコネクタ付きのケーブルを使用する。

–外部装置ケーブルの長さを短くする。

–外部装置のケーブルに、フェライトなどの素子を付加する。

• シスコは外部装置、ケーブル、コネクタの品質をコントロールできないため、システムのパフォーマンスを保証できません。適切な装置を高品質のケーブルとコネクタで接続した場合に、適切なシステム パフォーマンスが得られます。

設置およびネットワークとの接続

Cisco Unified IP Conference Station は、使用する前にネットワークと電源に接続する必要があります。

Cisco Unified IP Conference Station を設置する際には、図 2-1および図 2-2を参照してください。

• 図 2-1 に、Cisco Unified IP Conference Station 7936 で使用するさまざまなコンポーネントおよび電源接続とケーブル接続を示します。

• 図 2-2 に、オプションの外部マイクロフォンと Cisco Unified IP Conference Station 7936 の底面にある外部マイクロフォン ジャックへの接続を示します。

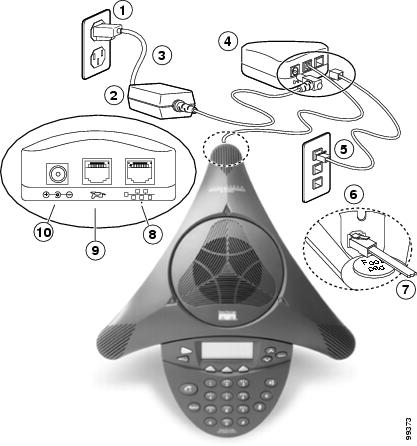

図 2-1 Cisco Unified IP Conference Station 7936：コンポーネントと接続

（注） Cisco Unified IP Conference Station と他の Cisco Unified IP Phone とのデイジーチェーン接続はサポートされないので、デイジーチェーン接続をしても動作しません。

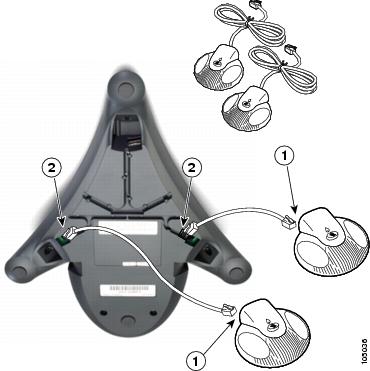

図 2-2 Cisco Unified IP Conference Station 7936 の外部マイクロフォン接続

Cisco Unified IP Conference Station を設置するには、次の手順を実行します。

手順

ステップ 1 Cisco Unified IP Conference Station を平らな面（たとえば、会議室のテーブルやデスクトップ）に置きます。

ステップ 2 6 フィート CAT 5 ケーブルの一方の端をデータ ネットワーク ポートに接続し、もう一方の端を PIM の ネットワーク （LAN）ポートに接続します。

ステップ 3 25 フィート CAT 5 ケーブルの未接続端を、Cisco Unified IP Conference Station の底面にある RJ-45 ポートに接続します（このケーブルの一端は、PIM に事前に差し込まれています）。

ステップ 4 電源装置を PIM の DC アダプタ ポートに接続し、もう一方の端を壁面にある普通の電源コンセントに差し込みます。

ステップ 5 外部マイクロフォン キットを使用する場合は、マイクロフォン延長コードをそれぞれ Cisco Unified IP Conference Station 7936 の底面に設置されているマイクロフォン ジャックに接続します。この接続の図については、図 2-2を参照してください。

（注） 上記のケーブル、PIM、電源装置を正しく接続しないと、Cisco Unified IP Conference Station は動作しません。

シスコが提供する外部マイクロフォン キット以外の装置を使用した場合、正しく機能しない可能性があるだけでなく、Cisco Unified IP Conference Station の製品保証が無効になる可能性もあります。

起動プロセスの確認

Cisco Unified IP Conference Station は、電源に接続されてから 15 秒以上経過すると、起動プロセスを開始し、次の一連の手順を実行します。

（注） この起動プロセスは、数分かかる場合があります。ネットワークのアクセス速度によっては、上記のメッセージの一部が表示されない場合があります。

Cisco Unified IP Conference Station が Cisco Unified CallManager に正常に登録された後、LCD スクリーンに次の情報が表示されます。

• 日付と時刻

• IP アドレス

• ローカル番号

• 「Press the Phone Key to get a dial tone」というメッセージ

• Corp Dir ソフトキーと Ph Book ソフトキー

上記のステップが正常に終了した場合は、Cisco Unified IP Conference Station が問題なく起動したことになります。

起動時のネットワーク設定値の設定

ネットワークで DHCP を使用していない場合は、ネットワークに Cisco Unified IP Conference Station を設置した後、この IP Conference Station 上で次のネットワーク設定値を手動で設定する必要があります。

• IP アドレス

• IP サブネット マスク

• デフォルト ゲートウェイ IP アドレス

• TFTP サーバ IP アドレス

必要な情報を収集し、 第 3 章「Cisco Unified IP Conference Station 7936 の設定」 に説明されている手順を実行してください。

最適なパフォーマンスを得るためのガイドライン

Cisco Unified IP Conference Station 7936 と外部マイクロフォンのパフォーマンスを最適化するには、次のガイドラインに従ってください。

（注） さまざまな会議室構成に対する適切な装置の配置図については、「会議室のセットアップの例」を参照してください。

• Cisco Unified IP Conference Station は、パーティションなどで仕切られたオフィスや、会議室で使用してください。利用できる広さは、6 m × 6 m（20 フィート × 20 フィート）まで（外部マイクロフォンなし）および 6 m × 9 m（20 フィート × 30 フィート）まで（外部マイクロフォンあり）です。

• Cisco Unified IP Conference Station 7936 本体は、平らな面に設置し、反響を起こす面から離してください。

• 外部マイクロフォン、Cisco Unified IP Conference Station 7936 本体、およびそれ以外の物体の間は、1.2 m（4 フィート）以上の間隔を置いてください。

• すべてのマイクロフォンが音響的に遮られていないことを確認してください。

• 外部マイクロフォンは、カバーする必要がある領域に向け、指向性の中心が Cisco Unified IP Conference Station 7936 の方に向かないように配置してください。

• 会議の参加者は、Cisco Unified IP Conference Station 7936 との距離が全員同じになるように座席を配置してください。

• 通常の会話の音量で、Cisco Unified IP Conference Station 7936 に向かって話してください。

• 通話中に Cisco Unified IP Conference Station 7936 本体または外部マイクロフォンを動かしたり、触ったりしないでください。また、装置の近くで紙の音を立てないでください。

• オフィスまたは会議室の空調装置やファンなどの騒音は最小限に抑えてください。

会議室のセットアップの例

さまざまな会議室構成において、Cisco Unified IP Conference Station 7936 本体と外部マイクロフォンを適正に配置した例を図 2-3に示します。

図 2-3 Cisco Unified IP Conference Station 本体と外部マイクロフォンの配置

機能の概要

Cisco Unified IP Conference Station 7936 の各部の名称と機能の説明については、図 2-4を参照してください。

図 2-4 Cisco Unified IP Conference Station 7936：各部の名称と機能

1	LED	コール状況を知らせるインディケータです。 コール状況オフ： すべての LED が消灯。 電源投入中： 赤の LED が点灯。 レディ： すべての LED が消灯。 発信音オン ：緑色の LED が点灯。 ダイヤル中 ：緑色の LED が点滅。 接続完了 ：緑色の LED が点灯。 消音 ：赤の LED が点滅。 保留 ：赤の LED が点灯。 コール着信 ：緑色の LED が点滅し、呼び出し音が聞こえる。 呼び出し中/接続中 ：緑色の LED が点滅。
2	LCD スクリーン	Cisco Unified IP Conference Station がオンラインになり、完全に作動可能になると、「Press the Phone Key to get a dial tone」という状況インディケータを表示します。LCD スクリーンのメイン画面には、日付と時刻、IP アドレス、および Cisco Unified IP Conference Station に割り当てられたローカル電話番号が表示されます。また、Cisco Unified IP Conference Station システムの状況、たとえば、設定とすべての管理設定値も表示されます。LCD スクリーンは、バックライトで照らされます。
3	スクロール ボタン	LCD スクリーン内でメニューや開いているリストの全体をスクロールできます。
4	選択ボタン	選択されているメニュー オプションまたはリスト項目を選択します。
5	ソフトキー	Answer ：現在のコールに応答します。 CFwdAll ：すべての着信コールを別の番号にリダイレクトします。 Confrn ：電話会議に参加者を追加します。 Corp Dir ：コールする番号を社内ディレクトリで検索できます。 EndCall ：通話を終了し、待機画面または通話中のコールのリストに戻ります。 GrpPickUp ：自分のグループまたは別のグループ内のコールに応答できます。 Hold ：通話中のコールを保留にします。 PickUp ：自分のグループ内のコールに応答できます。 Ph Book ：電話帳を開きます。 NewCall ：新しい番号にダイヤルできます。 Redial ：直前にコールした番号をリダイヤルできます。 Resume ：選択した保留中のコールに戻ります。 Transfer ：現在のコールを転送します。 Join ：2 人の参加者を加えて、会議を作成します。
6	音量ボタン	現在アクティブなサウンド、つまり通話、スピーカ、呼び出し音、またはダイヤル音のそれぞれの音量を増減します。
7	消音ボタン	コールの消音機能をオンまたはオフに切り替えます。
8	ダイヤル ボタン	電話番号のダイヤル、電話帳エントリの追加または編集、および選択されているメニューに応じてその他の入力を行うことができます。
9	リダイヤル ボタン	前回ダイヤルした番号を自動的にリダイヤルします。
10	電話ボタン	ダイヤル音を発信したり、着信コールに応答したり、通話を切ったりすることができます。
11	終了ボタン	メニュー、リスト、または電話帳から、メインの LCD スクリーンに戻ります。
12	メニュー ボタン	Cisco Unified IP Conference Station のメイン メニューを開きます。メイン メニューには、次の選択項目が含まれています。 Call Functions ： コール機能オプション（Meet Me、Park、Pick-up、Group Pick-up、および Transfer）を開きます。 Phone Book ：電話帳を開きます。 Settings ：設定オプション（Contrast（コントラスト）、Back Light（バックライト）、Language（言語）、Ringer（呼び出し音）、Time Format（時刻形式）、および Date Format（日付形式））を開きます。 Admin Setup ：Admin Setup を開きます。

キーボード コマンドの使用

Cisco Unified IP Conference Station 7936 では、次のキーボード コマンドが使用可能です。

キーボード コマンド	アクセス可能な状態	機能の説明
**#	メニュー スクリーン。	このコマンドを使用して、管理者メニューにアクセスします。
**#**	待機モードおよびメニュースクリーンの 2 つのレベル。 たとえば、このキーボード コマンドは、メイン メニュー（第 1 レベル）または Admin Setup メニュー（第 2 レベル）から使用できます。	このコマンドを使用して、Cisco Unified IP Conference Station を再起動します。
**1	待機モード。	このコマンドは、Cisco Unified IP Conference Station のデフォルト設定を復元します。実行前に、確認用の画面が表示されます。
**6	待機モード。	このコマンドは、Cisco Unified IP Conference Station の MAC アドレスを表示します。
**4	待機モード。	このコマンドを使用して、電話への Telnet 接続を使用可能にします。Telnet は、電話がリセットされるまで使用可能になっています。
**8	待機モード。	このコマンドを使用して、デジタル信号プロセッサ（DSP）の状態情報表示を呼び出します。 （注） DSP 情報を参照するには、コールの前にこのコマンドを実行する必要があります。 コールを受けた後、 Select キーを押して表示します。DSP 情報は、コールの以降の部分について表示されます。
<Select、Select>	通話中のコール。	このコマンドは、アクティブ コールの統計情報と、使用されているコーデックを表示します。
