章のタイトル： External Call Transfer Restrictions 機能
External Call Transfer Restrictions 機能
External Call Transfer Restrictions 機能を使用すると、Cisco CallManager 管理者は、ゲートウェイ、トランク、およびルート パターンを、OnNet（内部）デバイスまたは OffNet（外部）デバイスとしてシステム レベルで設定できます。デバイスを OffNet として設定することで、管理者は外部コールの転送を外部デバイスに制限し、通話料金に関する不正行為を防止できます。
この章では、External Call Transfer Restrictions に関する次の情報について説明します。
•
「External Call Transfer Restrictions の概要」
• 「External Call Transfer Restrictions のシステム要件」
• 「External Call Transfer Restrictions のインストールとアクティブ化」
• 「External Call Transfer Restrictions の設定」
• 「その他の情報」
External Call Transfer Restrictions の概要
External Call Transfer Restrictions は、外部のユーザ間のコール転送をブロックします。サービス パラメータを設定し、ゲートウェイ、トランク、およびルート パターンを OffNet（外部）デバイスとして設定することで、外部コールの転送をブロックします。この機能を使用すると、OnNet または OffNet のアラート トーンがコールの着信側デバイスで聞こえます（OnNet または OffNet のどちらであるかは、デバイスの設定によって決まります）。この章では、次の用語を使用します。
OnNet デバイス：OnNet として設定されるデバイス。ネットワークの内部にあるとみなされます。
OffNet デバイス：OffNet として設定されるデバイス。ルーティングされる場合は、ネットワークの外部にあるとみなされます。
ネットワーク ロケーション：デバイスがある場所。ネットワークに対して OnNet または OffNet であるとみなされます。
発信側デバイス：転送されるデバイス。システムはこのデバイスを OnNet または OffNet とみなします。
着信側デバイス：転送されたコールを受信するデバイス。システムはこのデバイスを OnNet または OffNet とみなします。
着信コール：OnNet または OffNet として分類する際に、ゲートウェイとトランクのコール分類設定だけが使用されるコール。ルート パターンのコール分類設定は、適用されません。
発信コール：トランク、ゲートウェイ、およびルート パターンのコール分類設定が適用されるコール。ルート パターンの Allow Device Override 設定により、ルート パターンのコール分類設定の代わりに、トランクまたはゲートウェイのコール分類設定のいずれかが使用されます。
ゲートウェイおよびトランクを OnNet（内部）または OffNet（外部）として設定するには、Gateway Configuration または Trunk Configuration を使用するか、あるいはクラスタ全体のサービス パラメータを設定します。この機能をクラスタ全体のサービス パラメータ Block OffNet to OffNet Transfer とともに使用した場合、コールがゲートウェイ経由で転送されるか、トランク経由で転送されるかは設定によって決定されます。
次のデバイスは、Cisco CallManager の内部または外部として設定できます。
コールを OnNet または OffNet として分類するには、Route Pattern Configuration ウィンドウの Call Classification フィールドを、それぞれ OnNet または OffNet に設定します。Route Pattern Configuration ウィンドウの Allow Device Override チェックボックスをオンにすると、ルート パターン設定を上書きして、トランクまたはゲートウェイ設定を使用できます。
詳細については、「External Call Transfer Restrictions の設定」を参照してください。

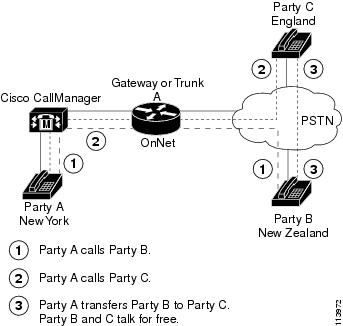

次の例では、発信者が転送を利用して、長距離電話の支払いを避ける方法について説明します。図 18-1に示すように、ニューヨークの ABC カンパニーのユーザ A がニュージーランドの友人ユーザ B に電話をかけます。コールが接続されたら、ユーザ A はコールを英国に住んでいる別の友人であるユーザ C に転送します。転送が完了すると、ユーザ B とユーザ C が接続され、ユーザ A は切断されます。この結果、ABC カンパニーは、ニュージーランドと英国間のコールの請求書を受け取ります。
図 18-2では、ゲートウェイやトランクがどのように設定されているかに関わらず、ルート パターンが OffNet として設定され、サービス パラメータ Block OffNet to OffNet Transfer が True に設定されているため、外部のコールを外部のユーザに転送することはできません。
図 18-2 外部のユーザへの外部コールの転送をブロックする
External Call Transfer Restrictions のシステム要件
External Call Transfer Restrictions を使用するには、次のソフトウェア コンポーネントが動作している必要があります。
インタラクションおよび制限事項
次の項では、External Call Transfer Restrictions のインタラクションおよび制限事項について説明します。
• 「制限事項」
インタラクション
この項では、External Call Transfer Restrictions 機能と Cisco CallManager アプリケーションおよびコール処理とのインタラクションを説明します。
Drop Conference 機能は、会議に参加しているユーザが OffNet または OnNet のどちらに設定されているかをチェックすることで、既存の Ad Hoc 会議を終了する必要があるかどうかを判別します。この機能は、サービス パラメータ Drop Ad Hoc Conference を使用し、Conference の When No OnNet Parties Remain オプションを選択することによって設定します。ユーザが使用しているデバイスまたはルート パターンをチェックすることで、各ユーザの OnNet ステータスを判別します。詳細については、『 Cisco CallManager システム ガイド 』の「Ad Hoc 会議の設定」を参照してください。
BAT は、Gateway テンプレートにゲートウェイ設定（OffNet または OnNet）を挿入します。詳細については、『 Bulk Administration Tool ユーザ ガイド 』を参照してください。
DNA をゲートウェイの番号分析を実行するために使用すると、ゲートウェイとルート パターンに設定するための Call Classification が表示されます。詳細については、『 Cisco CallManager Dialed Number Analyzer Guide 』を参照してください。
制限事項
External Call Transfer Restrictions には、次の制限事項があります。
• Cisco Catalyst 6000 24 Port などの FXS ゲートウェイでは、Gateway
Configuration ウィンドウに Call Classification フィールドがないため、常に OnNet であるとみなされます。
• システムは、Call Classification フィールドがない Cisco VG-248 Gateway をサポートしていません。
• Cisco CallManager は、OffNet（外部）として設定できないすべての Cisco
IP Phone および FXS ポートを OnNet（内部）とみなします。
External Call Transfer Restrictions のインストールとアクティブ化
External Call Transfer Restrictions をアクティブにするには、次の手順を実行します。
1. Block OffNet to OffNet Transfer サービス パラメータを True に設定します。
2. Route Pattern Configuration ウィンドウで、Call Classification フィールドに OffNet を設定します。Allow Device Override チェックボックスはオフのままにしておくため、デバイスはルート パターンの Call Classification 設定を使用します。
3. OffNet として識別するトランクとゲートウェイを設定します。
詳細については、「External Call Transfer Restrictions の設定チェックリスト」を参照してください。
External Call Transfer Restrictions の設定
• 「External Call Transfer Restrictions の設定チェックリスト」
• 「External Call Transfer Restrictions のサービス パラメータの設定」
External Call Transfer Restrictions の設定チェックリスト
表 18-1 に、External Call Transfer Restrictions を設定するためのチェックリストを示します。
External Call Transfer Restrictions のサービス パラメータの設定
External Call Transfer Restrictions 機能には、Call Classification および Block OffNet to OffNet Transfer という 2 つのサービス パラメータを設定できます。次の項では、設定情報について説明します。
Call Classification サービス パラメータを使用した転送機能の設定
Cisco CallManager クラスタ内のすべてのゲートウェイまたはトランクを OffNet（外部）または OnNet（内部）に設定するには、次の 2 つの手順を実行します。
1. Cisco CallManager のクラスタ全体のサービス パラメータ Call Classification を使用して、OffNet または OnNetのいずれかを選択します（デフォルトは OffNet）。
2. Gateway Configuration ウィンドウおよび Trunk Configuration ウィンドウの Call Classification フィールドで、それぞれのゲートウェイとトランクに Use System Default を設定します（これは Call Classification サービス パラメータの設定を読み出し、ゲートウェイとトランクにその設定を使用します）。
Block OffNet to OffNet Transfer サービス パラメータの設定
Cisco CallManager のクラスタ全体のサービス パラメータ Block OffNet to OffNet Transfer を使用すると、ユーザが外部コールを他の外部番号へ転送することを防止できます。このパラメータには True または False を指定します。パラメータを True に設定すると、外部コールを他の外部デバイスに転送できなくなります。デフォルト値は False に設定されています。Block OffNet to OffNet Transfer サービス パラメータの変更には、Service Parameters Configuration ウィンドウを使用します。
サービス パラメータ Block OffNet to OffNet Transfer が True に設定されている場合に、ユーザが OffNet のゲートウェイまたはトランクのコールを転送しようとすると、ユーザの電話機には、コールを転送できないことを示すメッセージが表示されます。
Cisco CallManager リリース 3.3（4）からリリース 4.1 への移行
外部コールがリリース 3.3（4）の外部デバイスへ転送されることをブロックするために、システムはサービス パラメータ Block External to External Transfer を使用します。このパラメータの値（True または False）は、リリース 4.1 へのアップグレードが行われると、新しいサービス パラメータの Block OffNet to OffNet Transfer に移行されます。
• 『 Cisco CallManager アドミニストレーション ガイド 』の「ルート パターンの設定」
ゲートウェイ設定の使用による転送機能の設定
OffNet、OnNet、または Use System Default としてゲートウェイを設定するには、次の手順を実行します。システムは、このように設定されたゲートウェイを通じてネットワークに着信するコールを、それぞれ OffNet または OnNet とみなします。
ステップ 1 Cisco CallManager Administration で、 Device > Gateway を選択します。
Find and List Gateways ウィンドウが表示されます。
ステップ 2 設定済みのゲートウェイを一覧表示するには、 Find をクリックします。
Cisco CallManager で設定されたゲートウェイが表示されます。
ステップ 3 OffNet または OnNet として設定するゲートウェイを選択します。
ステップ 4 Call Classification フィールドで、設定を選択します。これらの設定の説明については、 表 18-2 を参照してください。
トランク設定の使用による転送機能の設定
OffNet、OnNet、または Use System Default としてトランクを設定するには、次の手順を実行します。システムは、このように設定されたトランクを通じてネットワークに着信するコールを、それぞれ OffNet または OnNet とみなします。
ステップ 1 Cisco CallManager Administration で、 Device > Trunk を選択します。
Find and List Trunk ウィンドウが表示されます。
ステップ 2 設定済みのトランクを一覧表示するには、 Find をクリックします。
Cisco CallManager で設定されたトランクが表示されます。
ステップ 3 OffNet または OnNet として設定するトランクを選択します。
ステップ 4 Call Classification フィールドで、設定を選択します。これらの設定の説明については、 表 18-2 を参照してください。
ルート パターン設定の使用による転送機能の設定
Route Pattern Configuration ウィンドウには、次のフィールドがあります。
• Call Classification：このルート パターンを使用するコールを OffNet または OnNet に分類するには、このドロップダウン リスト ボックスを使用します。
• Provide Outside Dial Tone：Call Classification が OffNet に設定されると、このチェックボックスがオンになります。
• Allow Device Override：このチェックボックスがオンの場合、システムは
Route Pattern Configuration ウィンドウの Call Classification 設定の代わりに、ルート パターンに関連付けられたトランクまたはゲートウェイの Call Classification 設定を使用します。
その他の情報
• 『 Cisco CallManager アドミニストレーション ガイド 』の「ルート パターンの設定」
• 『 Cisco CallManager アドミニストレーション ガイド 』の「ゲートウェイの設定」
• 『 Cisco CallManager アドミニストレーション ガイド 』の「トランクの設定」
• 『 Cisco CallManager アドミニストレーション ガイド 』の「サービス パラメータの設定」
• 『 Cisco CallManager システム ガイド 』の「Conference Bridges」
