Cisco IOS IP アプリケーション サービス コンフィ ギュレーション ガイド リリース 15.1

TCP サービス

TCP は IP 環境で信頼性のあるデータ転送を提供します。TCP は OSI 参照モデルのトランスポート層（レイヤ 4）に相当します。サービスの中で、TCP が提供するものとして、ストリーム データ転送、信頼性、能率的なフロー制御、全二重通信、およびデータ多重化があります。

ストリーム データ転送では、TCP はシーケンス番号で識別される構造化されないバイト ストリームを配送します。このサービスの利点は、アプリケーションがデータを TCP に渡す前にブロックに分ける必要がないことです。TCP は、バイト列をセグメント単位にグループ化し、IP に渡して配送させます。

TCP は、インターネットワークを介したエンドツーエンドの確実なパケット配送というコネクション型動作で信頼性を実現します。これは、受信側への確認応答で、発信側が次に受信を予期するバイト位置をその確認応答の番号として示し、バイト列を順序づけすることによって行います。指定された期間に確認応答がないバイト列は再送されます。TCP の信頼性の機構によって、デバイスは損失、遅延、重複、または破損パケットを扱うことができます。タイムアウト機構によって、デバイスは損失パケットを検知し、再送を要求することができます。

TCP には効率的なフロー制御があります。つまり、発信元に確認応答が返信されるとき、内部バッファがオーバーフローすることなく受信できる最も高いシーケンス番号が、TCP の受信処理によって示されます。

TCP には全二重通信が備わっており、同時に送信と受信を処理できます。

TCP データ多重化では、同時に存在する多数の上位層の通信を、単一接続の上で多重化することができます。

TCP 接続の確立

信頼できる転送サービスを使用するには、TCP ホストは相手側とコネクション型のセッションを確立する必要があります。接続の確立は、「スリーウェイ ハンドシェイク」メカニズムを使用して実行されます。

スリーウェイ ハンドシェイクでは、接続の端点からの初期シーケンス値を両側で合意することで双方を同期します。このメカニズムによって、双方がデータ転送可能になり、お互いに相手側が同様に転送可能だと認識されます。スリーウェイ ハンドシェイクは、セッションが確立されている間か終了した後で、パケットを転送しないため、または再送するために必要です。

各ホストは、送信しているストリーム内のバイト位置を追跡するために使われるシーケンス番号をランダムに選択します。その後、スリーウェイ ハンドシェイクは次のように進行します。

• 最初のホスト（ホスト A）が、初期シーケンス番号（X）と接続の要求を示すために同期開始（SYN）ビットを設定したパケットを送信して、接続を開始します。

• 2 番目のホスト（ホスト B）が SYN を受信し、シーケンス番号 X を記録し、SYN 確認応答（ACK = X + 1）によって応答します。ホスト B は自分自身の初期シーケンス番号（SEQ = Y）を含めます。ACK = 20 は、そのホストがバイト 0 ～ 19 を受信済みで、次はバイト 20 を予期していることを示します。このテクニックは前方確認応答と呼ばれます。

• ホスト A は、ホスト B が送信したすべてのバイトを受け取ったことに対し、ホスト A が次に予期する受信バイト位置（ACK = Y + 1）を示す前方確認応答でこれに応答します。次にデータ転送が始まります。

TCP 接続試行時間

Cisco IOS ソフトウェアが TCP 接続の確立に試行する待ち時間を設定できます。接続試行時間はホスト パラメータなので、デバイスを通過するトラフィックについてではなく、デバイスを起源とするトラフィックについてだけ関連するものです。TCP 接続試行時間を設定するには、グローバル コンフィギュレーション モードで ip tcp synwait-time コマンドを使用します。デフォルトは 30 秒です。

TCP 選択的確認応答

TCP 選択的確認応答機能は、1 つの TCP データ ウィンドウから複数のパケットが損失する場合のパフォーマンスを改善します。

この機能ができる前は、累積する確認応答から使用できる限られた情報で、TCP 送信者はラウンドトリップ時間に関する 1 つの損失パケットについてだけ知ることができました。積極的な送信者であれば、早い段階でパケットを再送できますが、そのような再送されたセグメントは既に正常に受信されている可能性があります。

TCP 選択的確認応答機能はパフォーマンスの改善に役立ちます。受信側の TCP ホストは送信側に選択的確認応答パケットを返し、送信側に受信済みのデータを知らせることができます。言い換えると、受信側はパケットを順序通りに受け取らなかったということを通知できます。送信側は、それで（最初の損失パケット以降すべてではなく）欠けているデータ セグメントだけを再送できます。

選択的確認応答の前に、TCP が 8 パケット ウィンドウのうちパケット 4 と 7 を損失すると、TCP はパケット 1、2、および 3 の確認応答だけ受信します。パケット 4 ～ 8 は再送する必要があります。選択的確認応答を使うと、TCP はパケット 1、2、3、5、6、および 8 の確認応答を受け取ります。パケット 4 と 7 だけが再送されます。

TCP 選択的確認応答は 1 つの TCP ウィンドウ内で複数のパケットが損失したときだけ使われます。この機能がイネーブルでも使用しない場合、パフォーマンスに影響はありません。TCP 選択的確認応答をイネーブルにするには、グローバル コンフィギュレーション モードで ip tcp selective-ack コマンドを使用します。

TCP 選択的確認応答の詳細については、RFC 2018 を参照してください。

TCP タイムスタンプ

TCP タイムスタンプ オプションによって、TCP ラウンドトリップ時間の計測精度が向上します。タイムスタンプは送信と応答の双方で常に送信され、ヘッダーのタイムスタンプ値はいつも変化するため、TCP ヘッダー圧縮では発信パケットを圧縮しません。シリアル リンクでの TCP ヘッダー圧縮を許可すると、TCP タイムスタンプ オプションはディセーブルされます。TCP タイムスタンプ オプションをイネーブルにするには、 ip tcp timestamp コマンドを使用します。

TCP タイムスタンプの詳細については、RFC 1323 を参照してください。TCP ヘッダー圧縮の詳細については、『 Cisco IOS Quality of Service Solutions Configuration Guide 』の「 Configuring TCP Header Compression 」の章を参照してください。

TCP 最大リード サイズ

Telnet や rlogin で、TCP が入力キューから一度に読み込むことのできる最大の文字数は、デフォルトで非常に大きな値（32 ビット整数で正の最大値）です。TCP 最大リード サイズ値を変更するには、グローバル コンフィギュレーション モードで ip tcp chunk-size コマンドを使用します。

この値を変更することは推奨しません。

TCP PMTUD

PMTUD は TCP 接続 エンドポイント間のネットワーク帯域幅利用効率を最大化する方式で、RFC 1191 で説明されています。IP PMTUD を使用すると、ホストは経路上のさまざまなリンクで許容される Maximum Transmission Unit（MTU; 最大伝送ユニット）サイズの差異をダイナミックに検出し、対処できます。フラグメンテーションが必要なデータグラム（インターフェイス コンフィギュレーション コマンドで設定した MTU よりパケットが大きな場合）に「don't fragment」（DF）ビットがセットされているとき、ルータはパケットを転送できません。中間のゲートウェイは、「Fragmentation needed and DF bit set」の ICMP メッセージを送信ホストに送り、問題があることを警告します。この ICMP メッセージを受信すると、ホストは仮定のパス MTU を減らし、その結果として経路上の全リンクの最小パケットサイズに適した、より小さなパケットを送信します。

デフォルトでは、TCP PMTUD はディセーブルです。この機能がイネーブルかディセーブルかに関わらず、既存の接続は影響を受けません。

異なるサブネット上のシステム間でバルク データを移動するために TCP 接続を使用する場合、この機能をイネーブルにすることを推奨します。Remote Source-Route Bridging（RSRB; リモート ソースルート ブリッジング）を TCP カプセル化、Serial Tunnel（STUN; シリアル トンネル）、X.25 Remote Switching（XOT; X.25 リモート スイッチング、X.25 over TCP とも呼ばれます）、および何らかのプロトコル変換構成で使用している場合も、この機能をイネーブルにすることを推奨します。

ホストとして動作するルータが開設した接続への PMTUD をイネーブルにするには、 ip tcp path-mtu-discovery グローバル コンフィギュレーションコマンドを使用します。

PMTUD の詳細については、『 Cisco IOS IP Application Services Configuration Guide 』の「 Configuring IP Services 」の章を参照してください。

TCP ウィンドウ スケーリング

TCP ウィンドウ スケーリング機能は、RFC 1323 のウィンドウ スケーリング オプションのサポートを追加しました。Long Fat Network（LFN; 広帯域高遅延ネットワーク）と呼ばれる大きな帯域遅延積の特性を持つネットワーク経路での TCP のパフォーマンスを改善するため、より大きなウィンドウ サイズが推奨されます。TCP ウィンドウ スケーリングの強化で、そのサポートを提供します。

Cisco IOS ソフトウェアでのウィンドウ スケーリング拡張は TCP ウィンドウの定義を 32 ビットに拡大し、この 32 ビット値を TCP ヘッダーの 16 ビットウィンドウ フィールドに適合させるため、スケール係数を使用します。ウィンドウ サイズはスケール係数 14 まで大きくすることができます。典型的なアプリケーションは、広帯域高遅延ネットワークで動作するときにスケール係数 3 を使います。

TCP ウィンドウ スケーリング機能は RFC 1323「 TCP Extensions for High Performance 」に従います。最大ウィンドウ サイズは、1,073,741,823 バイトまで拡大されています。より大きなスケーラブル ウィンドウ サイズによって、広帯域高遅延ネットワーク上での TCP のパフォーマンスを向上できます。TCP ウィンドウ サイズを設定するには、グローバル コンフィギュレーション モードで ip tcp window-size コマンドを使用します。

TCP スライディング ウィンドウ

TCP スライディング ウィンドウにより、ホストは確認応答を待つ前に複数のバイト列やパケットを送信できるため、ネットワークの帯域幅をより効率的に使用できます。

TCP では、受信側は現在のウィンドウ サイズをすべてのパケットに設定します。TCP はバイト ストリーム 接続を提供しているため、ウィンドウ サイズはバイト単位で表現されます。ウィンドウは、送信者が確認応答を待機する前に送信できるデータ バイト数です。初期ウィンドウ サイズは接続確立時に示されますが、フロー制御によってデータ転送の間に変わる可能性があります。ウィンドウ サイズ が 0 のときは「データ送信禁止」を意味します。デフォルトの TCP ウィンドウ サイズは 4128 バイトです。ルーターが大きなパケット（536 バイトよりも大きい）を送信していると確認できない限り、デフォルト値をそのまま使用することを推奨します。デフォルトのウィンドウ サイズを変更するには、 ip tcp window-size コマンドを使用します。

たとえば、TCP スライディング ウィンドウの動作で、ウィンドウ サイズが 5 バイトの受信側に送るバイト シーケンス（1 ～ 10 の番号が付いた）があるとします。送信側は、最初の 5 バイトを取り囲むようにウィンドウを配置して、それをまとめて送信します。送信側はその後、確認応答を待ちます。

受信側は、ACK = 6 で応答します。これは 1 ～ 5 バイトを受け取り、次に 6 バイト目を予期していることを示します。同じパケットの中では、ウィンドウ サイズが 5 だと示します。送信側はスライディング ウィンドウを右に 5 バイト分ずらし、6 ～ 10 バイトを転送します。受信側は、ACK = 11 で応答します。これは、次に 11 バイト目を予期していることを示します。このパケットで、受信側はウィンドウ サイズが 0 であると示すことができます（例えば、内部バッファがいっぱいになったため）。この時点では、受信側からウィンドウ サイズが 1 以上の別パケットが送信されるまで、送信側はこれ以上のバイト列を送信できません。

TCP 発信キューサイズ

接続に TTY が関連付けられている場合（たとえば Telnet 接続など）、接続ごとの TCP 発信キューサイズはデフォルトで 5 セグメントです。接続に関連付けられている TTY がない場合、デフォルトのキューサイズは 20 セグメントです。デフォルト値を 5 セグメントから変更するには、 ip tcp queuemax コマンドを使用します。

TCP 輻輳回避

TCP 輻輳回避機能を使用すると、単一のウィンドウ内で複数パケットが損失しているとき、TCP 送信側に対する確認応答パケットを監視できます。以前は、送信側は高速リカバリ モードを終了するか、3 以上の重複確認応答パケットを待ってから次の未応答パケットを再送信するか、または再送タイマーのスロー スタートを待ちました。これは、パフォーマンスの問題になることがありました。

RFC 2581 および RFC 3782 の実装では、高速リカバリの期間に受信する部分確認応答への応答を組み込む高速リカバリ アルゴリズムの改良に対応し、単一のウィンドウ内で複数パケットが損失している状況でのパフォーマンスを改善します。

この機能は、既存の高速リカバリ アルゴリズムの強化です。この機能をイネーブルまたはディセーブルにするコマンドはありません。

確認応答パケットを監視するために、 debug ip tcp transactions コマンドの出力が次の条件を表示するように強化されました。

• 高速リカバリ モードに移行した TCP。

• 高速リカバリ モードの間に受信した重複する確認応答。

• 受信した部分確認応答。

TCP 明示的輻輳通知

Explicit Congestion Notification（ECN; TCP 明示的輻輳通知）機能では、中間のルータが端点のホストにネットワーク輻輳が差し迫っていることを通知できるようになります。また、Telnet、Web 閲覧、音声や映像データの転送を含む、遅延やパケット損失の影響を受けるアプリケーションに関連付けられた TCP セッションのサポートも強化されています。この機能の利点は、データ転送時の遅延やパケット損失の軽減です。TCP 明示的輻輳通知をイネーブルにするには、グローバル コンフィギュレーション モードで ip tcp ecn コマンドを使用します。

TCP MSS 調整

TCP MSS 調整機能では、ルータを通過する一時的なパケット（特に SYN ビットが設定された TCP セグメント）の Maximum Segment Size（MSS; 最大セグメント サイズ）を設定することができるようになります。中間のルータで SYN パケットが切り捨てられないように最大セグメント サイズ値を指定するには、インターフェイス コンフィギュレーション モードで ip tcp adjust-mss コマンドを使用します。

ホスト（通常は PC）がサーバと TCP セッションを開始するときは、TCP SYN パケットの MSS オプション フィールドを使って IP セグメント サイズをネゴシエートします。MSS フィールド値は、ホストの Maximum Transmission Unit（MTU; 最大伝送ユニット）の設定によって決まります。PC のデフォルト MSS 値は 1500 バイトです。

PPP over Ethernet（PPPoE）規格では、MTU は 1492 バイトだけがサポートされています。ホストと PPPoE での MTU サイズの不一致は、ホストとサーバの間にあるルータで 1500 バイトのパケットが損失し、PPPoE を介した TCP セッションが終了する原因となる場合があります。たとえホストでパス MTU（パス全体から正しい MTU を検出します）がイネーブルでも、パス MTU が機能するためにホストからリレーする必要がある ICMP エラー メッセージをシステム管理者がディセーブルにすることがあり、セッションが損失する場合があります。

ip tcp adjust-mss コマンドで TCP SYN パケットの MSS 値を調整すると、TCP セッション損失防止の役に立ちます。

ip tcp adjust-mss コマンドは、ルータを通過する TCP 接続に対してだけ効果があります。

多くの場合、 ip tcp adjust-mss コマンドで、 max-segment-size 引数の最適な値は 1452 バイトです。この値に IP ヘッダーの 20 バイト、TCP ヘッダーの 20 バイト、および PPPoE ヘッダーの 8 バイトを足すと、イーサネット リンクの MTU サイズに適合する 1500 バイトのパケットになります。

設定手順については、「一時的な TCP SYN パケットに対する MSS 値、および MTU の設定」を参照してください。

TCP アプリケーション フラグ拡張

TCP アプリケーション フラグ拡張機能によって、TCP アプリケーションに関する追加のフラグが表示可能になります。フラグには、ステータスやオプションという 2 種類のタイプがあります。ステータス フラグは、再送タイムアウト、アプリケーション クローズ、リスンの同期（SYNC）ハンドシェイクなど、TCP 接続のステータスを示します。追加のフラグは、バーチャル プライベート ネットワーク（VPN）のルーティングおよびフォワーディング（VRF）インスタンスが設定されているかどうか、ユーザがアイドル状態かどうか、キープアライブ タイマーが動作しているかどうかなど、設定オプションの状態を示します。TCP アプリケーション フラグを表示するには、 show tcp コマンドを使用します。

TCP Show 拡張

TCP Show 拡張機能では、ホストネーム形式の代わりに IP 形式でのアドレス表示、および接続に関連するバーチャル プライベート ネットワーク（VPN）のルーティングおよびフォワーディング（VRF）テーブル表示の機能を導入します。全エンドポイントのステータスを IP 形式のアドレス付きで表示するには、 show tcp brief numeric コマンドを使用します。

TCP パフォーマンス パラメータの設定

TCP パフォーマンス パラメータを設定するには、次の作業を実行します。

前提条件

• ウィンドウ スケーリングをサポートするには、リンクの両側を設定する必要があります。設定しないと、最大ウィンドウ サイズとしてデフォルトの 65,535 バイトが適用されます。

• リモートピアとのスリーウェイ ハンドシェイク中に ECN の機能がネゴシエートされるため、ECN をサポートするには、リモート ピアが ECN 対応である必要があります。

手順の概要

1. enable

2. configure terminal

3. ip tcp synwait-time seconds

4. ip tcp path-mtu-discovery [ age-timer { minutes | infinite }]

5. ip tcp selective-ack

6. ip tcp timestamp

7. ip tcp chunk-size characters

8. ip tcp window-size bytes

9. ip tcp ecn

10. ip tcp queuemax packets

手順の詳細

一時的な TCP SYN パケットに対する MSS 値、および MTU の設定

ルータを通過する一時的なパケット（特に SYN ビットが設定された TCP セグメント）の最大セグメント サイズ（MSS）や、IP パケットの MTU サイズを設定するには、次の作業を実行します。

同一インターフェイス上で、 ip tcp adjust-mss および ip mtu コマンドでの設定を行う場合、以下の値でのコマンド使用を推奨します。

• ip tcp adjust-mss 1452

• ip mtu 1492

手順の概要

1. enable

2. configure terminal

3. interface type number

4. ip tcp adjust-mss max-segment-size

5. ip mtu bytes

6. end

手順の詳細

TCP パフォーマンス パラメータの確認

以下の作業では、設定された TCP パフォーマンス パラメータの確認方法について示します。

手順の概要

1. show tcp [ line-number ] [ tcb address ]

2. show tcp brief [ all | numeric ]

3. debug ip tcp transactions

手順の詳細

ステップ 1 show tcp [ line-number ] [ tcb address ]

TCP 接続のステータスを表示します。引数およびキーワードは次のとおりです。

• line-number ：（任意）Telnet 接続ステータスの絶対行番号。

• tcb ：（任意）ECN 対応の接続の Transmission Control Block（TCB; 転送制御ブロック）。

• address ：（任意）TCB アドレス（16 進数）。有効な範囲は、0x0 ～ 0xFFFFFFFF です。

次に、ECN が利用可能な接続に関する詳細情報を 16 進数アドレスで表示する show tcp tcb コマンドの出力例を示します。

Cisco IOS ソフトウェア モジュラリティ

次に、ソフトウェア モジュラリティ イメージから show tcp tcb コマンドの出力例を示します。

ステップ 2 show tcp brief [ all | numeric ]

（任意）アドレスを IP 形式で表示します。

TCP 接続のエンドポイントに関する簡潔な説明を表示するには、 show tcp brief コマンドを使用します。キーワードは次のとおりです。Domain Name System（DNS; ドメイン ネーム システム）ホスト名形式のアドレスですべてのエンドポイントに関するステータスを表示するには、オプションの all キーワードを使用します。このキーワードを指定しないときは、LISTEN ステートのエンドポイントは表示されません。IP 形式のアドレスですべてのエンドポイントに関するステータスを表示するには、オプションの numeric キーワードを使用します。

（注） ルータで ip domain-lookup コマンドがイネーブルになっていて show tcp brief コマンドが実行された場合、出力表示のためのルータ応答時間は非常に遅くなります。応答時間を早くするには、ip domain-lookup コマンドをディセーブルにします。

次に、ユーザが Telnet でシステムに接続している間の show tcp brief コマンドでの出力例を示します。

次の例では、 numeric キーワードを使用し、IP 形式のアドレス付きで IP アクティビティを表示します。

ステップ 3 debug ip tcp transactions

状態変化、再送、重複パケットのように重要な TCP トランザクションに関する情報を表示するには、 debug ip tcp transactions コマンドを使用します。このコマンドは、データリンク レイヤ上層に分離される TCP/IP ネットワークでのパフォーマンス上の問題をデバッグするときに特に有用です。

次に、 debug ip tcp transactions コマンドの出力例を示します。

debug ip tcp transactions コマンド出力の次の行は、TCP が高速リカバリモードに移行したことを示しています。

debug ip tcp transactions コマンド出力の次の行は、高速リカバリモード中に重複確認応答を受信したこと（1 行目）と、部分確認応答を受信したこと（2 行目）を示しています。

TCP ECN 設定の確認：例

次の例では、ECN 設定の確認方法を示します。

次の例では、指定された接続（ローカル ホスト）上で、TCP が ECN 対応かどうかの確認方法を示します。

次の例では、1 つのアドレスについて簡易情報を表示させる方法を示しています。

次の例では、IP TCP ECN デバッグをイネーブルにする方法を示します。

TCP 接続が ECN を利用するときは、それ以前にホストは、Echo Congestion Experience（ECE; エコー輻輳経験）および Congestion Window Reduced（CWR; 輻輳ウィンドウ減少）ビットがヘッダーに設定されている ECN-setup SYN（synchronization）パケットをリモートの端点に送ります。ECE および CWR ビットを設定すると、輻輳のことではなく、送信中の TCP が ECN 対応であることをリモートの端点に示します。リモートの端点は、ECN-setup SYN-ACK（確認応答）パケットを送信側ホストに送ります。

上の例の「out ECN-setup SYN」行は、ECE と CWR ビットが設定された SYN パケットがリモートの端点に送信されたことを示します。「in non-ECN-setup SYN-ACK」行は、リモートの端点は ECN 要求を承認する確認応答をしなかったため、このセッションでは ECN を利用できないことを示します。

次のデバッグ出力は、双方の端点で ECN 機能がイネーブルであることを示します。ECN-setup SYN に対し、相手側の端点が ECN-setup SYN-ACK メッセージを使用して承認の確認応答を返しました。この接続の以後のセッションでは、ECN を使用できます。

次は、ホストが接続されていることを確認する方法を示します。

TCP MSS 調整の設定：例

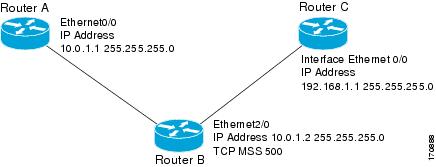

図 1 TCP MSS 調整のトポロジ例

次の例では、インターフェイスの調整値を設定して確認する方法を示します。ルータ B で、インターフェイスの調整値を設定します。

ルータ A から ルータ C に Telnet で接続します。ルータ B では MSS 調整が設定されています。

ルータ C からデバッグ出力を監視します。

ルータ B で設定されたとおりに MSS が 500 に調整されます。

次の例は、MSS 値を 1452 にした PPPoE クライアントの設定を示します。

TCP アプリケーション フラグ拡張：例

次の出力は、 show tcp コマンドを使って表示されたフラグ（ステータス、およびオプション）を示します。

IP 形式でのアドレス表示：例

次の例では、 numeric キーワードを使用し、IP 形式のアドレス付きで IP アクティビティを表示します。
