Cisco Broadband Access Center for Cable アドミニストレータ ガイド

即時モード

即時実行は、デバイスが到達可能であることを前提としており、デバイスへの接続要求を最初に発行する DPE によって行われます。デバイスが到達可能でない場合、操作は自動的に失敗します。1 つの接続要求を作成し、CWMP デバイスとの管理セッションを 1 つにすることで、複数の操作を同じバッチで実行できるようになり、パフォーマンスを向上させることができます。

クライアントは、タイムアウト期間を使用して、API バッチを即時モードで送信します。タイムアウトが設定されていない場合、即時操作がタイムアウトになるまでの時間は、デフォルトで 60 秒です。デバイス操作がタイムアウトになった場合、またはそのバッチがタイムアウトになった場合、エラーが返されます。

（注） デバイスに対して即時操作の実行を試みる前に、デバイスが到達可能であり、BAC がデバイスへの接続要求を実行するように設定されていることを確認してください。「接続要求サービス」を参照してください。

図14-1 は、即時操作の上位フローを示しています。

図14-1 即時操作モードのワークフロー

即時実行を指定して performOperation() API メソッドを呼び出すと、RDU は、対応する操作命令を構築して、デバイスのプロビジョニング グループ内のすべての DPE に送信します。次に、RDU は接続要求命令をプロビジョニング グループ内の特定の DPE に送信します。DPE はそれを受けて、接続要求通知をデバイスに送信します。

デバイスが DPE との接続を確立すると、DPE は新しいセッションを作成し、デバイスに対して操作を実行します。セッションが閉じられると、DPE は操作の結果を RDU に返します。RDU はその結果をバッチのコマンド ステータスで API クライアントに転送します。

接続時モード

接続時実行を使用すると、到達可能でないデバイスをサポートできます。CWMP デバイスからの定期的な Inform RPC と併用するのが最善です。

接続時操作は、デバイスのプロビジョニング グループ内の各 DPE で保持されます。接続時操作は、RDU が（AsyncOperationEvent を介してクライアントに実行結果を通知した後）DPE に削除を指示するまで DPE から削除されません。

図14-2 は、接続時操作の上位フローを示しています。

図14-2 接続時操作モードのワークフロー

API クライアントは、接続時実行を指定して IPDeviceOperation を構築します。API クライアントは適切な AsyncOperationEvent リスナーを登録し、performOperation() API メソッドを呼び出します。次に、RDU は対応する操作命令を構築し、デバイスのプロビジョニング グループ内のすべての DPE に送信します。DPE は内部データベースに操作を保存します。RDU バッチが完了し、BatchStatus が API クライアントに返されます。

即時操作の実行時と異なり、DPE はデバイスへの接続要求通知を開始しません。

デバイスが次回 DPE に接続するときに、DPE はデバイスとの新しいセッションを作成し、デバイスに対して操作を実行します。セッションが終了すると、操作の結果が RDU に送信され、RDU は登録済みのすべての API クライアント リスナーに AsyncOperationEvent を送信します。

（注） 即時操作は、必ず接続時操作より先に実行されます。BAC を使用して、各操作モードを組み込み型の命令と組み合せることができますが、各命令が相互に無効にすることがないよう確認する必要があります。たとえば、デバイスの設定テンプレートで
InternetGatewayDevice.ManagementServer.PeriodicInformEnable が false に指定されている場合、デバイス操作で指定を true に変更しても、設定テンプレートは必ずデバイス操作の後に実行されるため、設定テンプレートによって指定は false に上書きされます。

条件付き実行

上記に加えて、即時操作および接続時操作は、デバイスからの Inform メッセージ内の TR-069 Event Code に基づいて条件付きで実行されます。デバイスの Inform で報告されている Event Code と、操作で指定された Event Code のリストの間に共通部分がない場合、操作は実行されません。

たとえば、1 つの操作では、Inform Event Code リストに 6 CONNECTION REQUEST が含まれていることが条件だとします。この場合、操作が実行されるのは、Autoconfiguration Server（ACS; 自動構成サーバ）接続要求により接続しているとデバイスが報告した場合に限られます。定期的な Inform などの他の理由により、デバイスが接続しているとの報告があった場合、操作は実行されません。

デバイスのプロビジョニング グループのリダイレクト

このプロセスでは、新しいプロビジョニング グループ内の DPE にデバイス命令を配信し、その DPE がデバイス要求を処理できるようにします。また、デバイスに、新しいプロビジョニング グループの場所（ACS URL）を指示します。BAC を使用してこの変更を最も効率的に行うには、リダイレクト命令を使用します。

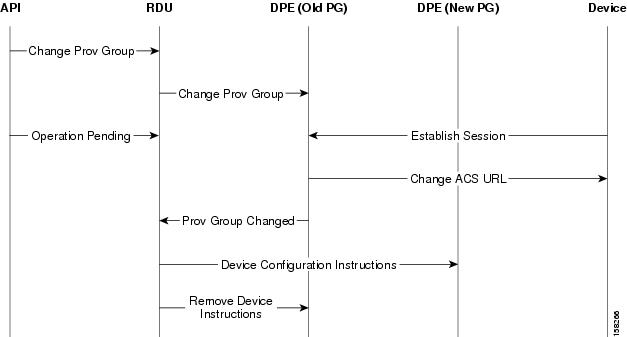

図14-3 は、 IPDevice.performOperation() API コールで ChangeProvGroup 操作を使用する場合の上位フローを示しています。

図14-3 プロビジョニング グループのリダイレクトのワークフロー

ChangeProvGroup 操作が RDU で実行されると、リダイレクト命令（またはプロビジョニング グループ変更命令）はデバイス設定に含められます。この時点では、デバイスはまだ既存のプロビジョニング グループに割り当てられています。次に、新しい設定命令がデバイスのプロビジョニング グループ内のすべての DPE に転送されます。

デバイスが次回 BAC とセッションを（接続要求などから）確立すると、デバイスは認証され、DPE は新しい DPE が設定された URL を SetParameterValues RPC を介して設定します（プロビジョニング グループの ACS URL は、管理者のユーザ インターフェイスで設定できます。「プロビジョニング グループの設定ワークフロー」を参照してください。ACS URL が設定されていない場合、検出された URL が使用されます。検出された URL とは、DPE インターフェイスの設定に基づいて自動的に構築された URL のことです）。

（注） プロビジョニング グループの設定済み URL は、検出された URL より常に優先されます。

RDU に変更が通知されると、RDU はデバイスのプロビジョニング グループを変更し、そのデバイスに関する新しい設定命令セットを生成します。デバイスの設定は、その後、デバイスの新しいプロビジョニング グループ内のすべての DPE に送信されます。こうして、デバイスは新しいプロビジョニング グループに接続し、その DPE サーバ グループから管理されるようになります。

デバイスのプロビジョニング グループの修正

デバイスに対する誤ったプロビジョニング グループ指定を、単にリセットすることもできます。このシナリオでは、実際のデバイスを変更する必要はありません。必要な操作は BAC の更新だけです。

誤っているプロビジョニング グループを API で変更するには、 IPDevice.changeProperties() API を呼び出し、 IPDeviceKeys.HOME_PROV_GROUP プロパティでプロビジョニング グループを修正します。詳細については、API Javadoc を参照してください。

誤ったプロビジョニング グループ指定を管理者のユーザ インターフェイスで変更するには、次の手順に従います。

（注） ホーム プロビジョニング グループを管理者のユーザ インターフェイスから変更する場合、修正されるのは BAC 内のプロビジョニング グループだけです。デバイスはこの変更の影響を受けません。

ステップ 1 プライマリ ナビゲーション バーの Devices タブをクリックします。

ステップ 2 Manage Devices ページが表示されます。適切なデバイスに対応する Identifier リンクをクリックします。

ステップ 3 Modify Device ページが表示されます。Home Provisioning Group ドロップダウン リストから目的のオプションを選択します。

ステップ 4 Submit をクリックして、デバイスへの変更を保存します。

これで、デバイスは特定のプロビジョニング グループに割り当てられます。
